SIMATIC Automation Tool功能作用介绍


楼主  收藏   举报   帖子创建时间:  2020-03-04 08:22 回复:0 关注量:1730

当控制程序由TIA Portal软件创建与编译生成后,Simatic Automation Tool可以被用来在现场操作及维护整个自动化的网络。


        目前SIMATIC Automation Tool的最新版本为V2.0。



该工具软件先可实现如下功能:

  • 扫描整个网络,识别所有连接到该网络的设备

  • 配置设备的站地址(IP,Subnet,Gateway)及站名(PROFINET Device)

  • 同步PG/PC与CPU的时钟

  • 下载新程序到CPU(非故障安全程序)

  • 设置CPU的运行(RUN)或停止(STOP)模式

  • 设置CPU的指示灯闪烁,以协助确认具体被操作的CPU

  • 上载一个CPU的错误信息

  • 读取一个CPU的诊断日志

  • 恢复一个CPU到出厂设置

  •  更新一个CPU及其扩展模块的固件

  •  执行CPU内存复位

  • 备份/恢复 一个CPU的数据 到/从 一个备份文档

  • 生成并保存整个自动化网络的信息文档,以如下格式

          A. 一个标准的文本.CSV格式文件

          B. 一个加密的和密码保护的.sat文档



该工具软件支持的操作系统:

  • Windows 7 (32-bit and 64-bit).

  • Windows 8 and 8.1

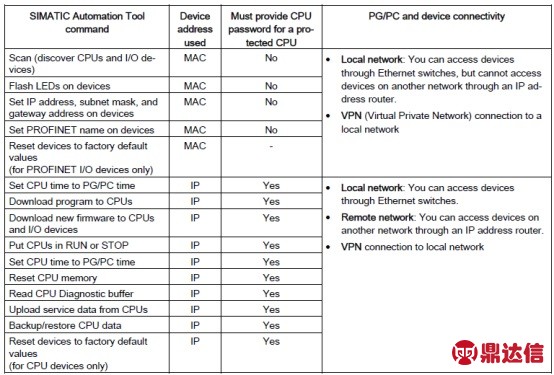

SIMATIC Automation Tool指令集

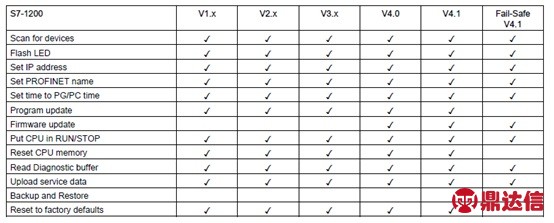

支持S7-1200CPU的固件版本及命令

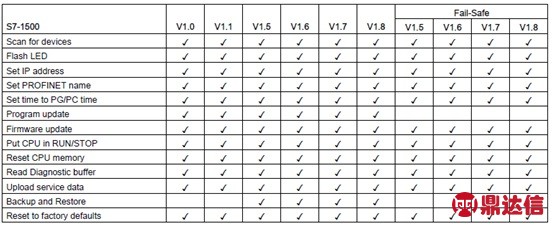

支持S7-1500CPU的固件版本及命令

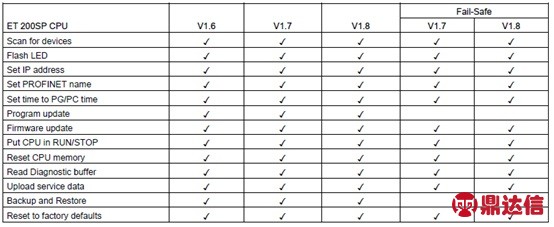

支持ET 200SP CPU的固件版本及命令

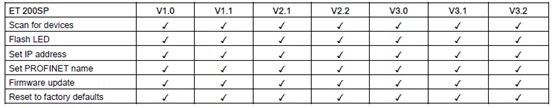

支持ET 200SP的固件版本及命令

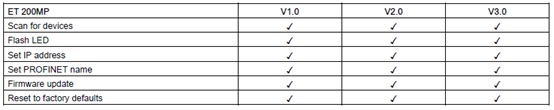

支持ET 200MP的固件版本及命令

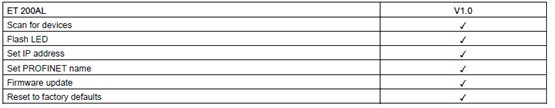

支持ET 200L的固件版本及命令

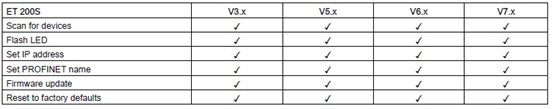

支持ET 200S的固件版本及命令

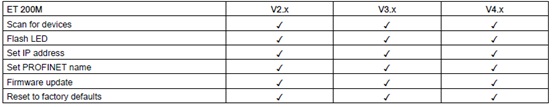

支持ET 200M的固件版本及命令

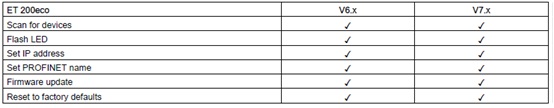

支持ET 200eco的固件版本及命令

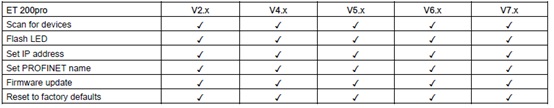

支持ET 200Pro的固件版本及命令

   注:不支持ET200Pro CPU

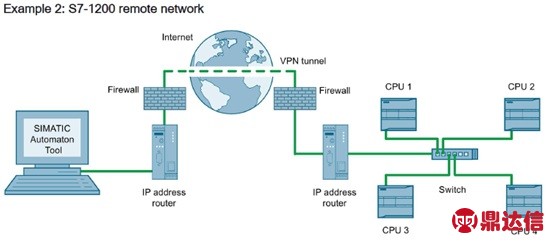

支持网络结构示例:

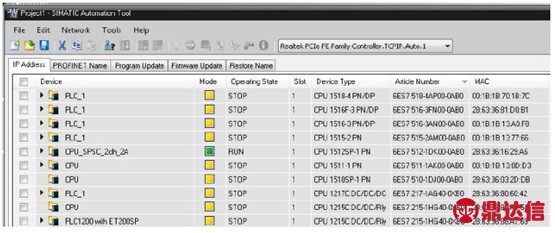

软件界面截图
