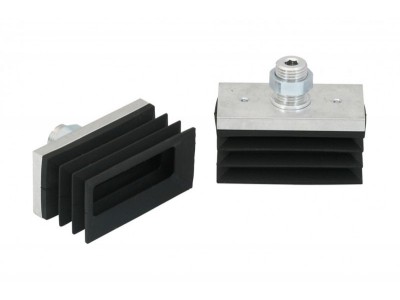

点击图片查看原图
件 库存100件
| Attributo | Valore |
|---|---|
| b2 | 15 mm |
| B1 | 29 mm |
| Bmax(S) | 32 mm |
| Bs | 29 mm |
| dn | 5 mm |
| G1 | G1/4"-AG |
| H | 50 mm |
| l2 | 45 mm |
| L1 | 60 mm |
| LG1 | 10,5 mm |
| Lmax(S) | 63 mm |
| Ls | 60 mm |
| SW1 | 17 mm |
| Z (Corsa) | 14 mm |
Indicazione: Tolleranze ammesse per le parti in elastomero secondo DIN ISO 3302-1 M3 I dati del sollevamento si riferiscono all'impiego con telaio di supporto in ogni piega
| Attributo | Valore |
|---|---|
| Potenza aspir. | 36 N |
| Volume | 22 cm³ |
| Raggio volta (min) (convesso) | 12,5 mm |
| Diametro interno del tubo (consi.) d | 6 mm |
| Dimensioni (LxB) | 60 x 29 |
| Numero pieghe | 2,5 |
| Materiale aspiratore | Gomma nitrilica NBR |
| Durezza del materiale [Shore A] | 50 |
| Peso | 57 g |
| Famigilia de prodotti | SPGB-R |
Indicazione: Aspirazione: I dati di aspirazione sono valori teorici a -0,6 bar di vuoto e superficie asciutta, piana e liscia del pezzo - vanno intesi come non comprendenti il fattore di sicurezza Diametro del tubo: Il diametro del tubo flessibile consigliato si riferisce a una lunghezza tubo di ca. 2 m
