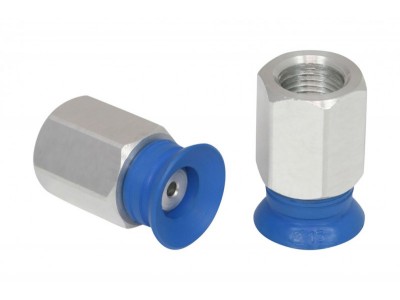

PFTN15-HT1-60-G1/8-IG圆形真空吸盘

点击图片查看原图

收藏商品

起批	1-10件	11-50件	50件以上
价格	￥33.00	￥26.40	￥16.50

销量：	累计出售 0 件
评价：	已有 0 条评价
人气：	已有 49 人关注
更新：	2020-05-03
数量：	件库存1000件

联系信息

通过认证 [诚信档案]
在线联系
会员 [当前离线] [加为商友] [发送信件]
邮件
电话
手机18925205202
地址深圳市龙岗区五联社区连心路利源工业区B栋2楼

商品详情
评价详情(0)
交易记录(0)

产品直径：15mm
产品材质：其他
接头类型：G1/8内螺纹
吸力(60%真空度)：小于10N
产品编码：100101

PFTN15-HT1-60-G1/8-IG圆形真空吸盘，产品编码为100101，适用于多种工件搬运作业的真空吸盘。 PFYN 15 HT1-60 G1/8-IG

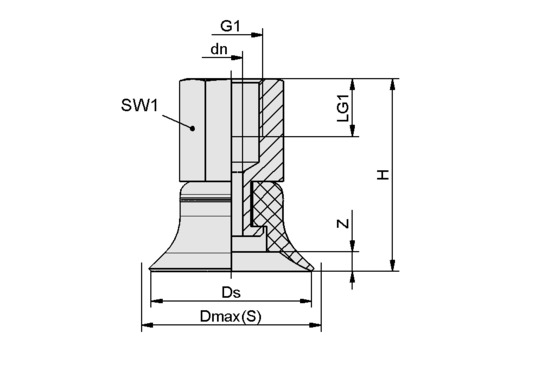

Attribute	Value
dn	2 mm
Dmax(S)	17.5 mm
Ds	15 mm
G1	G1/8"-IG
H	24 mm
LG1	9 mm
SW1	14 mm
Z (Stroke)	1.9 mm

Note: Acceptable dimensional tolerances for rubber parts concerning to DIN ISO 3302-1 M3

Attribute	Value
Suction force	9 N
Volume	0.4 cm³
Curve radius (min) (convex)	12.5 mm
Hose diameter (empf.) d	4 mm
Size	15
Number of folds	0
Suction cup material	High temp material HT1
Material hardness [Shore A]	60
Weight	5.8 g
Product family	PFTN

Note: Suction force: The specified suction forces are theoretical values at a vacuum of -0.6 bar and with a smooth, dry workpiece surface - they do not include a safety factor Hose diameter: The recommended hose diameter refers to a hose length of approx. 2 m
