1 塑件结构分析
图1所示为汽车控制面板的IML塑件，该塑件的外形尺寸为186×106×15mm，材料为透明PC塑料。内部IML薄膜的外形尺寸为181×43×0.25mm。该模具要求把IML放置在模具中，再注射成型，注射成型一个带IML薄膜的塑件，图2为塑件的分解图。

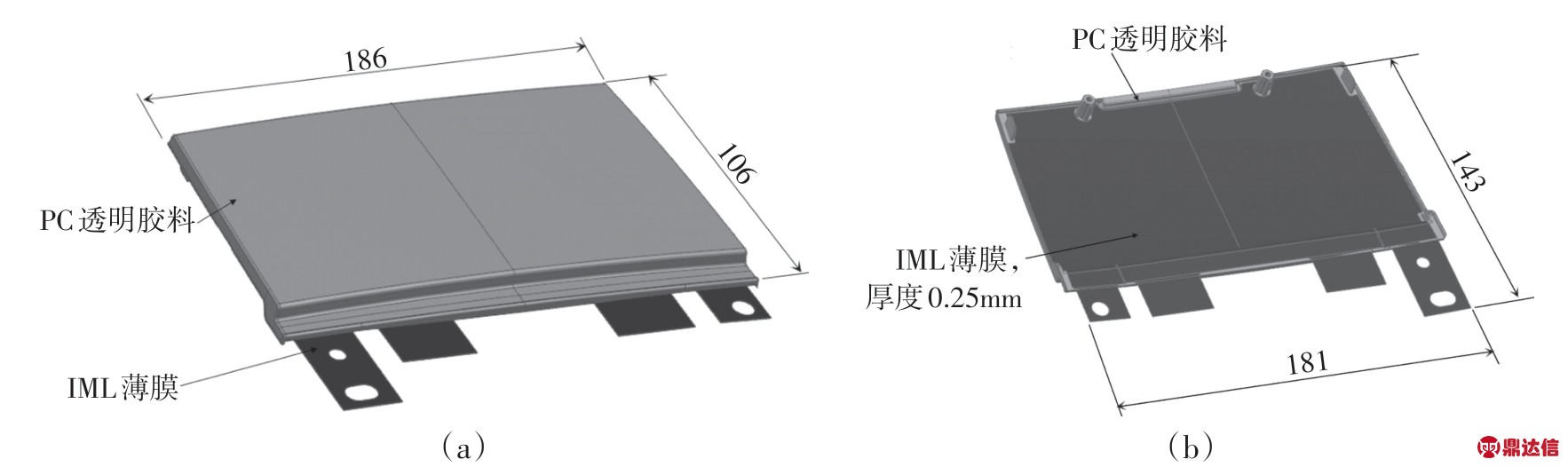

图1 IML塑件
a——IML塑件正面图b——IML塑件背面图

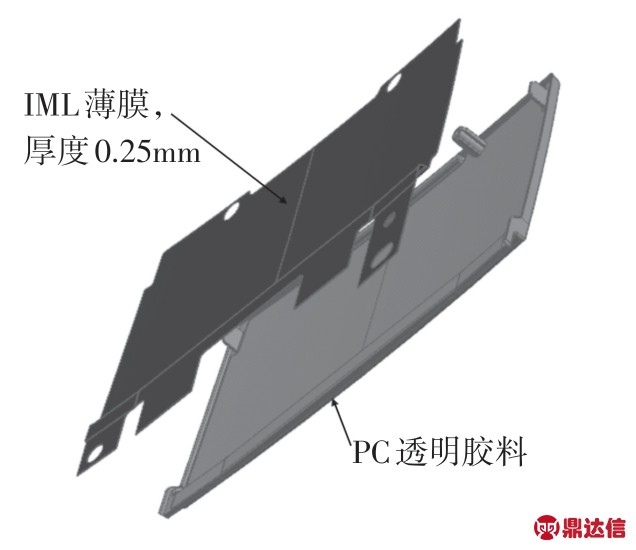

图2 塑件分解图
2 模具设计
2.1 设计要点
该模具设计的关键点在于：
（1）如何固定IML薄膜，确保再注射成型过程中IML薄膜移动。
（2）进浇口的设计，使得胶料流动有益于IML薄膜的稳定。
2.2 进浇口设计
考虑到该塑件为透明PC塑件，同时避免胶料填充过程中冲动IML薄膜，该模具选择设计热流道转侧浇口进胶，浇口采用后加工。图3为该塑件的进浇口设计图。

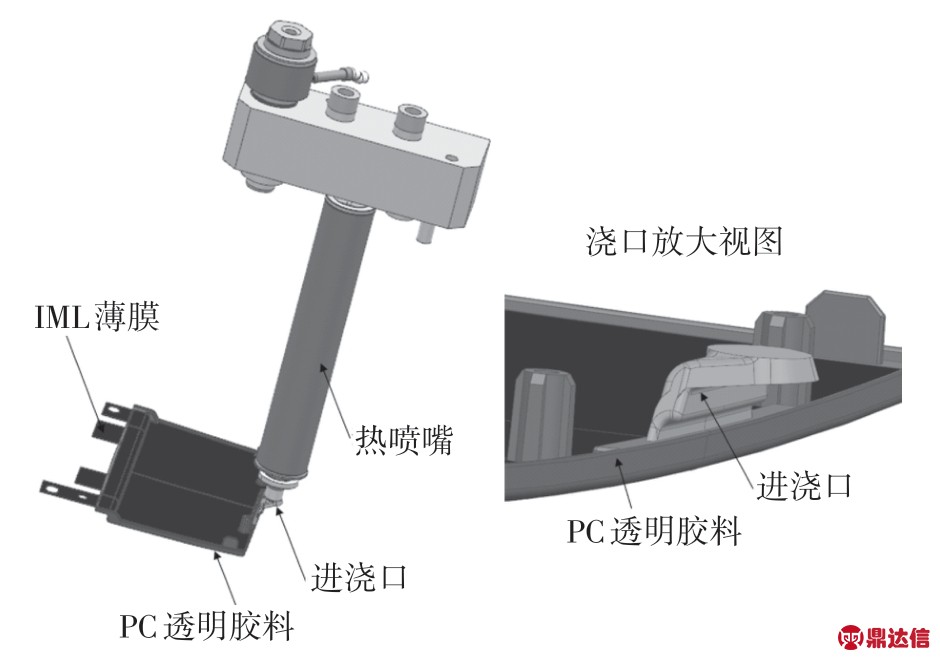

图3 进浇口
为了后续浇口加工方便，进浇口的厚度尺寸设计为1mm。为了浇口能够脱离模具型腔，在模具中设计滑块结构，如图4所示。
试验路段竣工后，根据《公路工程质量检验评定标准》（JTG F80/1—2004）要求，对试验路段进行钻芯取样，以检测路面厚度和水泥砂浆灌入深度，其具体检测指标如表4所示。

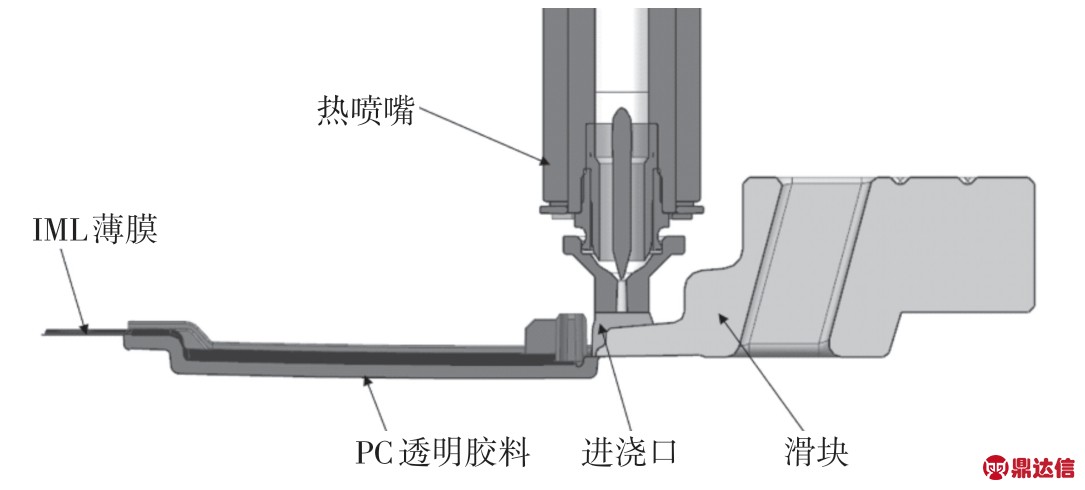

图4 浇口滑块结构图
2.3 IML薄膜定位设计
从图1中可以看出该塑件的IML薄膜一边上有孔，很显然可以在模具中设计两个定位镶件，用于放置IML薄膜时起到定位作用，如图5所示，图6所示为IML薄膜放置模具上的位置图。
我国的木材加工企业面临着中美贸易摩擦不断升级的考验。6月份，特朗普出台500亿美元对中国进口商品加征高额关税，我国采取对等的关税应对;7月份美国再次准备对2 000亿美元的中国商品加征10%关税，8月份特朗普又准备将2 000亿美元的中国商品税率从10%上调到至25%，使得中美贸易争端加剧。这次清单涉及面较广，美国政府会加征部分木坐具、沙发、床垫、卧室家具、厨房家具、办公家具及金属家具等家具的关税。

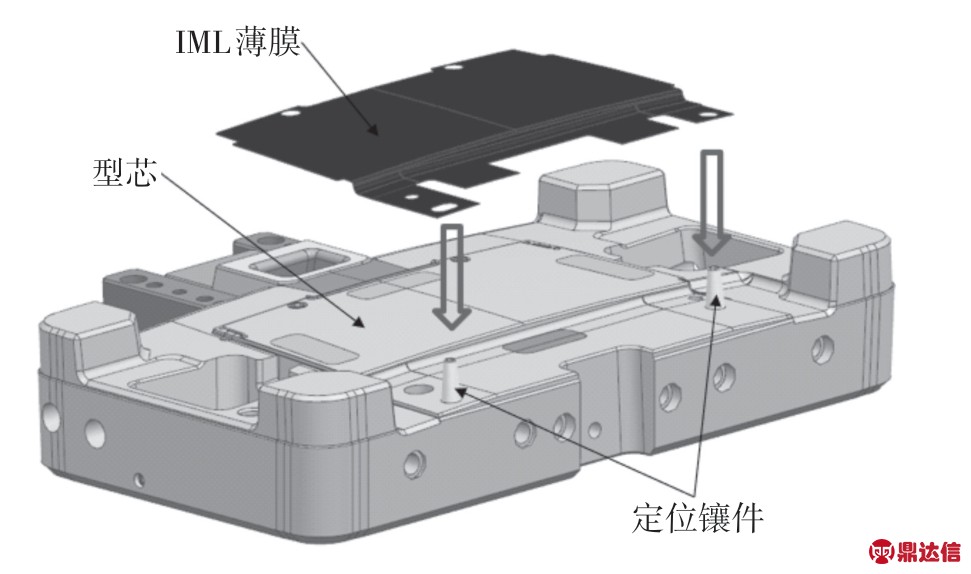

图5 IML薄膜定位镶件设计图

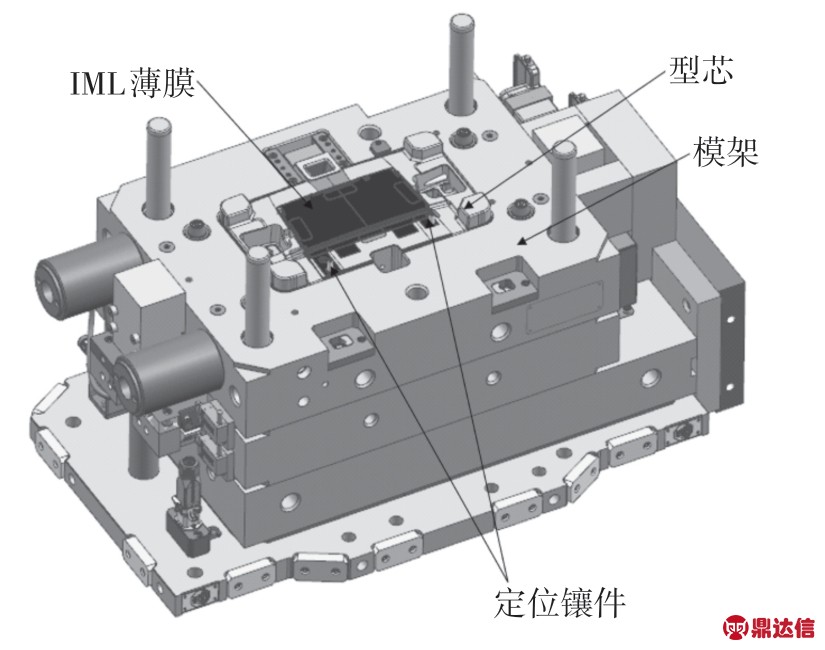

图6 IML薄膜放置模具上位置图
2.4 真空发生器的设计
从图5与图6中可知，IML薄膜仅仅只是在薄膜的边缘有定位镶件固定，由于该IML薄膜厚度只有0.25mm，为了避免在注射成型过程中IML薄膜移动，在模具中增加真空发生器的设计，使得模具型腔内产生真空，让IML薄膜吸附在型芯表面上。该模具在IML薄膜下面设计3个抽真空镶件，在真空发生器工作时，通过这3个抽真空镶件固定IML薄膜。
3)在不同温度、相同的空气湿度中,温度越高,金银花的平衡含水率越低。从测得的3条曲线来看,温度对金银花平衡含水率的影响并不太大,因此决定金银花贮藏性能的主要因素是空气的相对湿度。
图7所示为抽真空镶件位置图，图8和图9所示为真空发生器在模具中的设计图。
而此次我们设计的这个无线充电智能小车他就是这门技术的雏形，目前可以将这个小车改装，用STM32主芯片进行控制，电磁感应或者谐振耦合方式进行无线电能传输进行供电，可用于实验室两教室之间进行小物件运输。

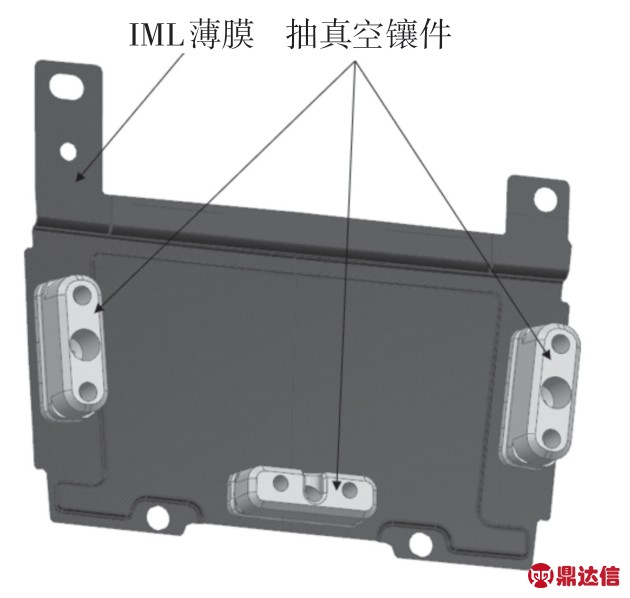

图7 抽真空镶件位置图

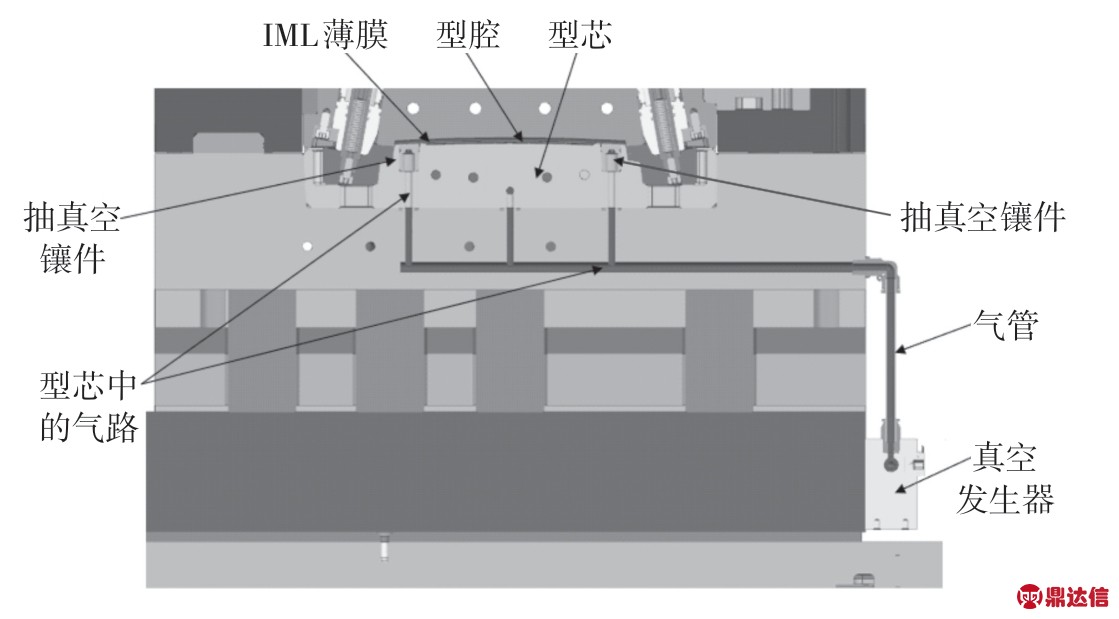

图8 真空发生器设计图1

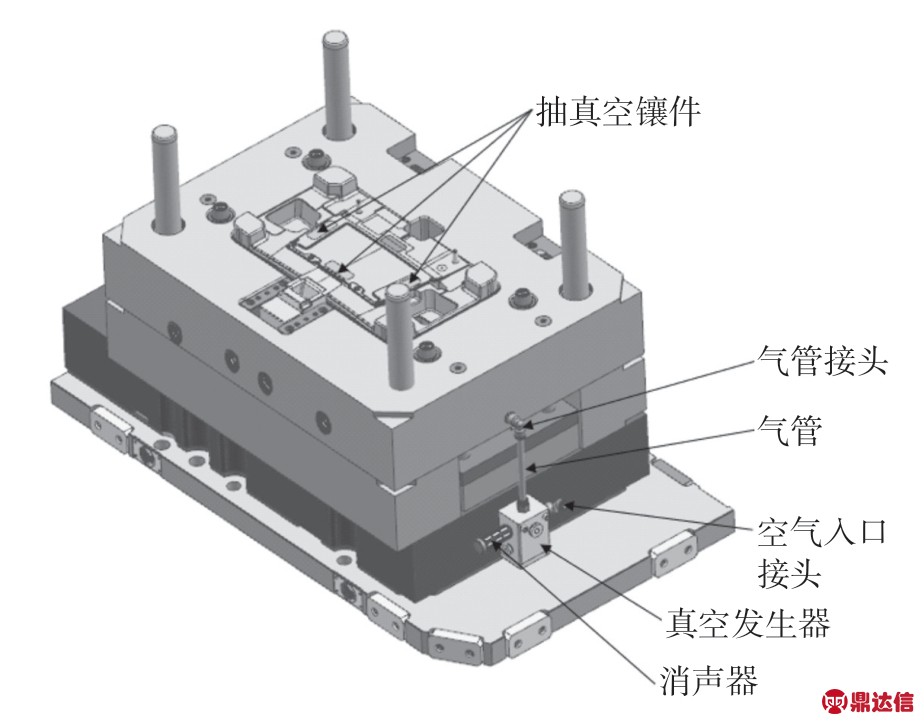

图9 真空发生器设计图2
2.5 模具工作过程
模具生产过程中，通过机械手把IML薄膜放置在模芯上后（见图6），注塑机进行合模动作，模具合模后，注塑机通过空气入口接头向模具中吹入空气，在空气快速通过真空发生器的过程中，在气管内产生向消声器内流动的气体，从而使得模具型腔内产生从模具型腔到抽真空镶件、型芯中的气路、气管接头气管流动的空气，通过消声器排出。此流动的空气快速吸附IML薄膜，起到固定IML薄膜作用，同时模具型腔中形成真空。
3 真空发生器工作原理
真空发生器的工作原理是利用喷管高速喷射压缩空气，在喷管出口形成射流，产生卷吸流动。在卷吸作用下，使得喷管出口周围的空气不断地被抽吸走，使吸附腔内的压力降至大气压以下，形成一定真空度。图10为真空发生器的原理图。

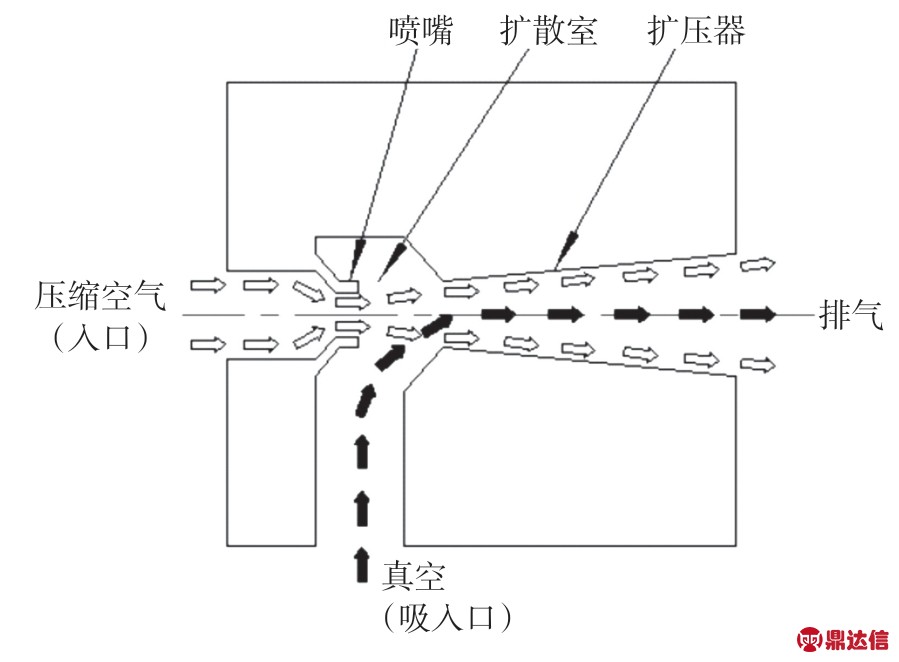

图10 真空发生器原理图
真空发生器是一种小巧而经济的真空产生元件，应用在有正压气源的地方，使真空回路极大简化。因此，有利于降低机器的制造成本，有利于提高机器的可靠性，有利于实现机械的高速化和自动化，具有广阔的应用前景。
4 结束语
该模具利用真空发射器的原理，简化了模具设计，降低了模具制造成本，提高企业竞争力，可作为真空发生器在模具中运用的典型案例推广。
