真空绝热板负压膨胀与吸盘响应关系

目前真空绝热板(Vacuum insulation panel，VIP)板内部压强测试的方法有很多种，综合来看大致可以分为感应器内置或者感应器外置这两大类别。VIP膜材由各类高阻隔膜(PA、VMPET、Al、PE)封压而成，在合理使用的时间期限内会存在一定的气体和水蒸气透过率，因此这些测试方法对新VIP板产品的高品质发展有实质性的价值[1]。在国外主要有以下几种方法：磁悬浮转子归法、远距离感应法、热检测法(va-Q-check)、基于热红外技术法以及永久气压传感器法等[2]。国内也研究过关于检测VIP板内压强的测试方法，例如提升膜材的负压膨胀法等。

本文采用负压膨胀法研发了新型VIP板内压测试仪，该测试仪在裸露原型机的基础上进行改造，更换了几个最主要的性能组件，装配进一步得到优化，测试效率也进一步得到提升。同时研究了不同口径大小吸盘对玻璃纤维芯材VIP内压测试结果的影响，并采用MATLAB推导了两种VIP板内部压强与导热系数的关系式。本文研究可以从理论上更好地指导VIP板的高质量生产。

1 新型VIP板内压测试仪

1.1 测试仪工作原理

图1为新型VIP板内压测试仪的造型设计图(图1(a))和实物图(图1(b))，该测试仪先后经历了外观造型设计、大小件机械图纸设计、零件加工制造、单片机电气化系统设计(程序导入控制)、装配以及数据调试处理等几个步骤。成型改造后的测试仪整体长35 cm，宽45 cm，高50 cm，适合放在90～120 cm的桌面上进行实验操作。

图1 内压测试仪
Fig.1 Inner pressure measuring instrument

新型内压测试仪是利用VIP板在负压状态下膜材发生膨胀位移的方法，即逆真空法，来测定板材内部的压强[3]。测试仪上下金属吸盘面的真空密封圈紧压住VIP板，真空泵运作抽气负压，上下吸盘系统腔室内气压从标准大气压值开始下降，直到降至VIP测试板的内部真空度附近(这是个突变点值)，继续下降时VIP测试板的膜材就会因为压强差而膨胀发生位移，激光测距仪可以及时、灵敏地捕捉到负压膨胀的突变点，相应时刻的系统压强值就等效于VIP测试板的内压值，工作原理示意如图2所示。抽气过程中当吸盘内压强P>板内压强P内，VIP板膜材保持原形；一旦P≤P内，VIP膜材就会发生突然膨胀。

1.2 测试组件及用途

新型内压测试仪主要由外壳造型系统、内压测量系统、内置打印机系统和操作面板系统等组成，上吸盘连带着自动化式升降机械杠杆，下吸盘安装着激光测距仪、电阻真空计等主要测试组件[4]。图3分别为激光测距仪、真空计、内置式打印机、真空泵的实物图。

图3 四大重要组件实物图
Fig.3 Four important parts of instrument

新型内压测试仪在VIP板负压状态下，采用三角法原理的激光测距仪捕捉膜材受力膨胀凸起瞬间。测试过程中，仪器上下金属吸盘压紧了VIP测试板，激光测距仪探测点到膜材距离在量程范围内，抽气负压直至膜材发生膨胀，测距仪显示的位移有突变，则单片机系统会发送命令至其他组件，并停止工作，最后将测距仪显示的位移数据显示在面板屏幕上。

CVM201真空计实时记录吸盘腔室内的真空度，且真空计与单片机主板串口连接，VIP板测试时抽气吸盘腔室内压强下降，每一瞬间的压强值均会在面板屏幕显示，当达到板内真实真空度(即临界压强)时，膜材发生突然膨胀位移，测距仪探测到此突变点，单片机系统停止其他组件工作，最终的压强值会显示在面板屏幕。

2.6.1 高龄患者 高龄并不是手术绝对禁忌证。如果经过全面的术前评估，患者的一般状况能够耐受手术，依然可以实施手术。但高龄患者心肺功能储备较一般患者低，术中应尽量缩短手术时间，严格止血，术后应严密观察。

1.3 测试工作流程

新型内压测试仪对VIP板测试具体流程如下：(1)打开内压测试仪电源，设置具体参数；(2)放置VIP板测试板，测距仪初始值显示在量程内；(3)按绿色启动按钮，上吸盘系统下降紧压，真空泵工作负压测试；(4)压强下降直至测距仪位移发生突变(即膜材突然膨胀凸起)，出现临界压强值；若不出现，继续工作抽气负压至设定点；(5)真空泵停止运作，SMC电磁阀放气，上吸盘系统3S提升；(6)自动打印测试标签，测试完毕，进入下一个循环。

2 VIP板负压膨胀与吸盘的响应

新型测试仪上下金属吸盘直径均为5 cm，抽气负压过程中不同VIP板所显示的压强、位移随时间的曲线试验也不同。当抽气负压至VIP板内真实值时，膜材会膨胀突起，测距仪测得位移就会发生突变，在测试图像中会以转折点显示。

在气相二氧化硅(简称气硅)为芯材的VIP板测试中，采用5 cm吸盘口径可捕捉膜材负压突然膨胀鼓起的瞬间，在图像中可明显观察到曲线的转折。然而在玻璃纤维为芯材的短切丝VIP板测试中，采用5 cm口径吸盘却找不到测试曲线的转折点，因而采用内径为8，10，12，14，16，18 cm的吸盘及内径为1 cm极小吸盘继续测试，寻找图像中曲线是否可以出现转折点。

2.1 气硅VIP板

当VIP板放置在下吸盘上时，测距仪显示有初始位移距离值，随后启动测试仪，上吸盘系统下降紧压VIP测试板，同时上下吸盘的密封圈均会发生压缩形变，下吸盘密封圈的压缩变形量在图像中也会显示为曲线刚开始的平稳波动；继续抽气负压，VIP板膜材在接近自身内压值时就会突发膨胀，膜材的变形在图像中表现为曲线的斜率瞬间变大，形成一个大致的凸起峰。

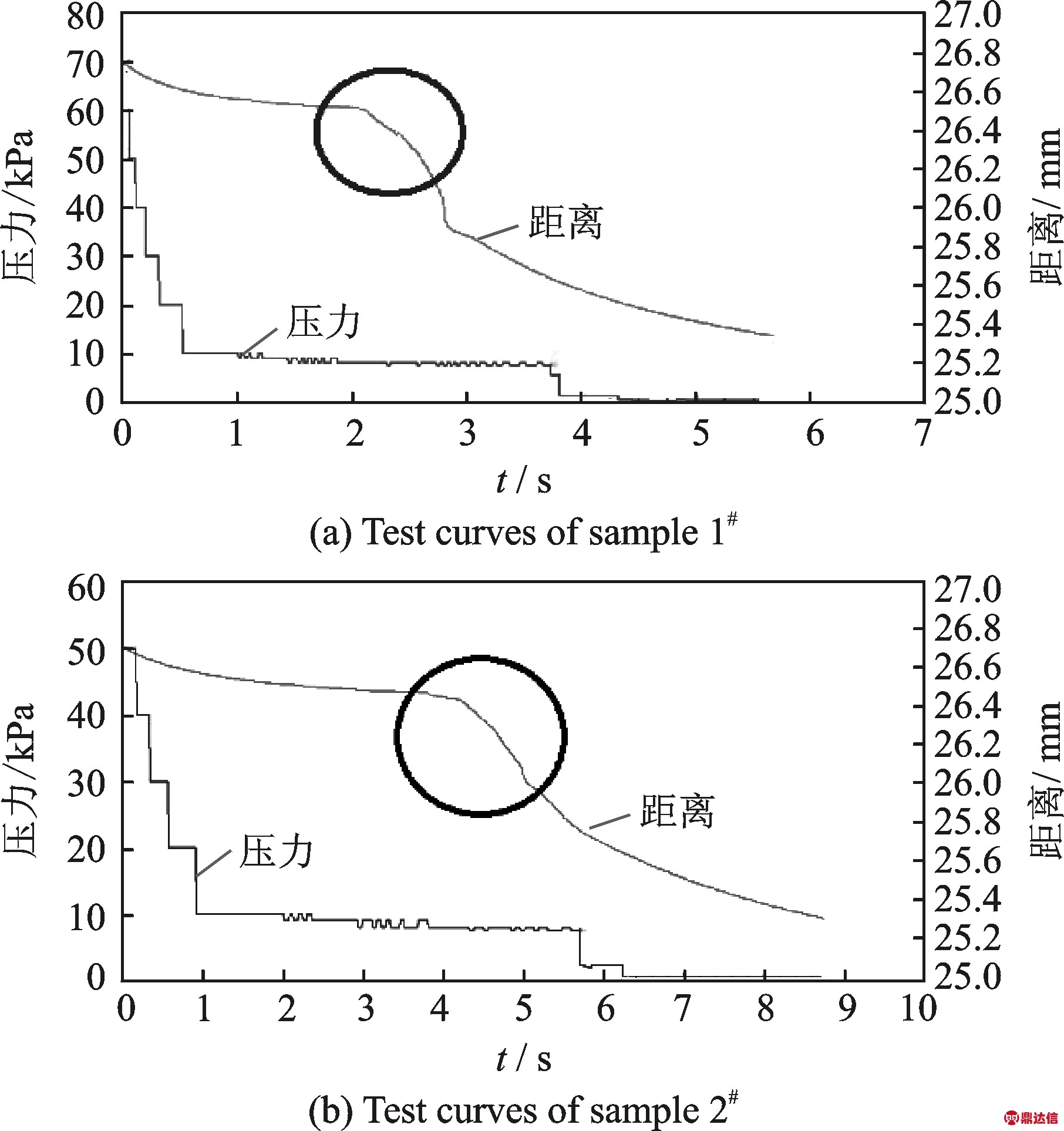

气硅类芯材的VIP板整体的压力-位移测试曲线如图4所示，样品1#、2#多次重复试验中，膜材因压强差而膨胀变形瞬间均能在曲线中显示(图4中黑色圈标记为形成的凸起峰)。中间点位置(峰值处)对应的压强值4.5 kPa即是测试所得的VIP内压值。

在制作VIP板过程中，可以控制内部压强值，用SuperBee真空计延伸探测至VIP板内部后再抽气封边。此方法仅适用于试验样品的制作，不适合量产化。另外在1#、2#气硅芯材VIP板样品制作过程中，SuperBee真空计上显示为33.0 Torr，即为目标压强4 389 Pa，这与实际测试的4 500 Pa接近。

按此方法多次试验气硅类VIP板，均可以找到类似的凸起峰，得出的测试结果值与精确目标值接近，证明此内压测试仪可用于气硅类芯材(即硬质芯材)VIP板的内部压强测试。

图4 气硅VIP板内压整体测试曲线
Fig.4 Overall testing curves of inner pressure of VIP with silica

2.2 短切丝玻璃纤维板

以玻璃纤维为芯材的VIP板，在真空度同等极低的情况下，导热系数比其他类VIP板更低，绝热保温性能更加优越。内部压强越低导热系数就越小，因此玻璃纤维VIP板的内压是较为重要的物理量。

将不同膜材种类、板材厚度及芯材尺寸等玻璃纤维短切丝VIP板作为样品(1#，2#，3#，…)进行测试，发现无论样品的外在因素怎么变化，测试的结果曲线都比较接近，如图5所示，其中图5(a)为整体结果测试曲线，膜材膨胀时没有瞬间突变的现象，曲线没有凸起峰，位移曲线均缓慢下降；图5(b)是10 s后的局部放大图，整体曲线看似缓慢下降，实际上膜材在负压抽气过程中压力-位移都是呈锯齿阶梯形下降。结果证明玻璃纤维短切丝VIP在抽气负压一开始膜材就发生了膨胀，位移随压力下降而减小。

翻白草药材的HPLC指纹图谱及真伪鉴别研究…………………………………………………… 孔晓妮等（2）：172

图5 玻璃纤维短切丝VIP板内压测试曲线
Fig.5 Testing curves of inner pressure of VIP with glass fiber

玻璃纤维芯材被压缩后制作成为短切丝VIP板，玻璃纤维本身具有很大的回弹性[5]，将膜材割离开可发现芯材能迅速膨胀至原来的1.5～2.0倍，玻璃纤维的弹性模量约0.008 GPa[6]。在普通的透反显微镜下观察，短切丝VIP板内的玻璃纤维呈白色集聚微观平行的束状，少许部分也会呈相互交错状，长度均只有1.5 cm左右。

试验证明5 cm及5 cm以上的吸盘口径均无法使膜材膨胀过程中与玻璃纤维芯材分离，也即无法测试出突变点。可推测当所用的吸盘口径低于玻璃纤维束的长度时，使玻璃纤维在负压抽气中会被吸盘口紧压，不会随着膜材的膨胀而膨胀。本文实验中重新制作了口径为1 cm，低于玻璃纤维长度的不锈钢吸盘，实物如图6所示。

图6 小吸盘加工件
Fig.6 Small sucker

为保证多次试验所得测试值的准确性，将最后的测试值与VIP板的真实内压值进行对比。图7是在抽气封装玻璃纤维短切丝VIP板时，采用SuperBee CVM201实时检测到的VIP板内部压强值。因该测试仪气密性问题，较难抽到极低真空度，所以暂时将VIP板的真实内压值控制在18.7 Torr，即2 487.1 Pa。

1 cm小口径吸盘下短切丝VIP板整体和局部放大的压力-位移测试曲线如图8所示。在图8的整体测试曲线中(图8(a))，可以观察到位移曲线在6～8 s之间并不平稳，而是发生突变，出现凸起峰；将发生突变出现凸起峰区域放大(图8(b))，可以观察到位移曲线凸起峰的中间位置对应的时间为7 s，对应的压力值是2 400 Pa，与目标值2 478.1 Pa相差不大。

语篇即篇章、话语、文章。胡壮麟给语篇的定义是“不完全受句子语法约束的在一定语境中表达完整语义的自然语言”[1]。我们通常说的阅读理解实际上是对我们所看到的阅读材料进行信息处理的一种学习方式。所以在阅读过程中，学生可以通过自己的已有知识，即图式知识，帮助自己理解阅读材料。图式是一种在活动中形成的具有概括性的认知的组织和结构[2]。简单来说，图式可以理解为人们的认知的系统和结构。而该研究中的图示理论则是指语言学中的定义，即语言学习者在阅读时其图式背景知识对理解文本含义所起到的作用。

多次测试后的结果虽达不到特别精准的目标值，但在可容许的误差范围内，只有1 cm甚至更小口径的金属吸盘才适用于玻璃纤维芯材VIP板的内压测试。

2.3 测试结果精度分析

为得到新型内压测试仪的精度分析，采用固定的气硅VIP板进行反复测试。测试值与SuperBee真空计显示的真实值进行多次对比分析，测试结果如表1所示。

员工“守法合规”具有一定的局限性，没有纳入岗位责任制和考核评价机制，没有将合规作为岗位培训、日常管理和考核评价的必备内容，“合规要求”没有落地生根；合规管理仅限于合规管理部门，其他部门没有形成联动，没有形成管理合力；合规管理浮于表面。

表1 测试值与真实值对比

Tab.1 Contrast between testing results and real results

序号测试值/Pa真实值/Pa差值/Pa相对误差/%110181023-50．4821032102390．8731029102360．59410211023-20．19510151023-80．7861028102350．4971030102370．68平均值1024．7110231．71

综合分析气硅板内压测量值与真实值的对比结果，可以得到：

我们的团队采用这种隧道内游离输尿管方法，结合经典Wertheim手术的输尿管内侧入路法，找到输尿管入膀胱“输尿管末端”的解剖标志点，切除2 cm的膀胱宫颈韧带，ligasure离断子宫神静脉和膀胱下静脉的阴道支，解剖无血管区的膀胱阴道侧间隙(paravesico vaginal space, PVVS；图2)，完整向外推移输尿管伴行，位于输尿管下方的盆神经丛；子宫颈主韧带暴露在直视下，切除3 cm宫旁组织。2011年11月11日上述技术成功后，我们在国际手术同行透明监督下，由探索性研究，延推2期注册登记的标准化临床研究。

有研究表明，教师的个人知识是一种个人性知识、境遇性知识、实践性知识、整体性知识和对话性知识[7]，它包括群体性显性知识、群体性隐性知识、个体性显性知识、个体性隐性知识[1]。从课程论学科角度来看，教师培训也是一种课程实践，这一实践可划分为目标制定、内容选择与组织，实施和评价四个环节，基于个人知识视角对此进行分析，我们认为有效教师培训构建可从以下几个方面着手：

(1)范围误差为

(1)

式中：K为最大误差系数；L为最大误差范围；a为真实值。由范围误差结果可得出新型测试仪器精密度较高。

(2)相对算术平均差值为

(2)

式中：d为各测量值与真值的差；n为测量次数。由平均误差结果可得出新型测试仪器准确度较高。

Using the above boundary conditions, we get the coefficients and as

(3)最大引用误差为

最大引用误差×

100%=0.017%

(3)

式中：仪器显示值的最大绝对误差为17 Pa；仪器所能测量的最大量程为1×105 Pa。

由以上结果可以得出，新型内压测试仪对VIP板的内压测试结果正确度有较大提升，精确度较高，测量仪已经基本消除了系统误差。

二是高度重视阅读与写作。美国高中生的阅读量远远大于中国学生，又厚又大的课本，要在课前阅读，并写出阅读笔记和提出问题；教师还会发阅读资料及学习任务单；每个单元结束时都有综合写作，不论人文课还是科学课，学生们常常一写就是一篇论文。

要保护捕食螨。捕食螨是许多益螨的总称，其范围很广，包括赤螨科、大赤螨科、绒螨科、长须螨科和植绥螨总科等。捕食螨是一种杂食性益螨，主要食物是柑桔红蜘蛛、锈壁虱等植物叶螨，是柑桔红蜘蛛的天敌。利用捕食螨防控可替代化学防治方法，对生产无公害、绿色脐橙非常重要。

3 线性拟合

VIP板内部压强越低，其导热系数越小；反之，内部压强越高，其导热系数越高。导热系数与内部压强也存在某种函数关系式[7-8]。本文多次测试了气硅和玻璃纤维两种不同芯材VIP板的导热系数与内压压强，并采用MATLAB软件进行线性拟合。由于在实际拟合过程中导热系数变量y与内部压x函数关系并不确定，确立函数模型比较困难，因此本文先画出数据散点图，再根据图像大致走势利用最小二乘法来拟合函数曲线，不断优化和对比。

3.1 玻璃纤维曲线拟合过程

(1)在MATLAB软件中输入实验数据，具体如表2所示。

守城官兵在塔尔巴哈台城内被困一个多月后，即三月，积雪稍化后,在武隆额的命令下，“在围城中暗挖地道，派人昼夜出城，绕道驰赴土尔扈特、察哈尔、厄鲁特各游牧处，令其调兵救援。”[注]《钦定平定陕甘新疆回匪方略》卷107，同治四年六月壬寅条。

(2)在MATLAB的命令窗口中，将玻璃纤维VIP板所有的内压值作为x，相对应的导热系数作为y，作为矩阵进行输入。

本文提出了一种新型的硅基SPAD器件结构，该结构除了在深N阱与P-外延层之间形成一个主雪崩区外还在深N阱内形成两个对称的次雪崩环区。主雪崩区深度较深且面积较大，可以提高对近红外短波光子的探测效率；两个对称的次雪崩环区在深N阱中覆盖范围广，可以拓展器件的光子响应波段。TCAD仿真结果表明与传统P+/Nwell结构相比，新型SPAD器件结构在850nm的光子探测效率提高了5倍，在300nm-1000nm宽光谱范围内均获得了较高的光子探测效率。此外，该器件的暗计数率受BTBT效应影响小，20℃以下获得了更低的DCR，大大提高了器件的整体性能。

(3)调用曲线拟合工具，在此基础上输入cftool，确认后选择为x data和y data赋值。

电源发展战略：本文提出了低碳、经济、高灵活性、综合等4个2030年广东电源发展模式，各方案均能够满足广东电力缺额，燃料供应能力、环保空间、厂址资源均能够支撑电源建设要求。通过电源结构、配套调峰电源建设、污染物排放、综合年费用等方面对比分析，推荐综合电源发展模式。

(4)出现系统默认的Polynomial模拟曲线后，MATLAB将自动出现表达式，此表达式便是在多项式模型下采用最小二乘法获得的结果。

(5)通过散点图可以初步判断此曲线为幂函数，数学模型为y=φ(x)=CxA，选择Power函数模型，Number of terms选择1。

(6)在Result窗口显示模拟的函数表达式为y=f(x)=0.7061x0.471。同时还可得到误差平方项和(Sum of the squared errors， SSE)。SSE代表拟合曲线的好坏，数值越大，表示拟合越差。本次拟合SSE=2.278。

(7)选择其他曲线拟合方法与幂函数拟合结果进行对比，确定使用幂函数作为模拟数学模型，此时在Number of terms中选择2，得到的SSE更小，为1.973，如图9所示。

(8)通过模拟得到最终函数表达式为：y=f(x)=0.924 1x0.436 3-0.588 8。

随着云计算的发展和企业集约化、一体化、集中化的发展，云工作流引擎成为企业建立私有云工作流引擎的发展必然，给企业带来更多的经济效益，包括硬件的成本得以降低、硬件资源的使用率大幅提升、平台维护人员大幅减少、数据的管理和管控更加集中；同时，云工作流引擎可带来系统的高可用、可扩展性和自动伸缩等能力。但是，云工作流引擎是分布式系统，会提高部署和管理的复杂性，从而对开发者提出更高的要求。

表2 玻璃纤维VIP板内压强与导热系数测试结果

Tab.2 Inner pressure and thermal conductivity of VIPs with glass fiber

样品编号真空计示数/mTorr内压/Pa导热系数/(W·(m·K)-1)1#141．81．202#334．41．333#689．01．654#10013．31．935#30140．03．356#63885．05．467#1220162．08．388#3270435．013．219#89301188．019．34

3.2 气硅VIP板曲线拟合过程

运用MATLAB软件重复之前操作，输入实验数据如表3所示，将气硅类VIP测得的导热系数和内压强值写入MATLAB命令窗口；调用曲线拟合窗口。根据散点图可推测出两种模型：一种是Polynomial(多项式)模型；一种是Power(幂函数)模型。实验中三阶多项式拟合结果的SSE=0.093 24。选用幂函数模型进行模拟时SSE=3.321，比第一种方法大。而两种模型的曲线大致相同，因此选用第一种模拟方法，如图10所示。最终确定气硅曲线通过幂函数模型模拟结果为：f(x)=1．473e-11x3-1．744e-7x2+0．001 683x+3．417。

表3 气硅VIP板内压强与导热系数测试结果

Tab.3 Inner pressure and thermal conductivity of VIPs with silica

样品编号真空计示数/mTorr内压/Pa导热系数/(W·(m·K)-1)1#43615804．482#54897304．603#66168804．724#71439504．905#1003713355．156#3007540008．407#69925930015．808#1015031350030．60

4 结 论

(1)利用VIP板膜材的负压膨胀法原理(逆真空法)，改造研发新型台式VIP板内压测试仪。该仪器基本可以用于检测气硅或玻璃纤维短切丝芯材VIP板的内部压强值，测试结果精确度较高，与真实值对比误差约为1.67%。

(2)新型台式VIP板内压测试仪的大口径金属吸盘(5 cm及以上)不适用于玻璃纤维短切丝芯材VIP板内压值的检测，仅适合气硅类硬质芯材VIP板。玻璃纤维短切丝VIP板需采用更小的金属吸盘口径(1 cm及以下)。

(3)气硅和玻璃纤维短切丝芯材的VIP板内压强越低，导热系数也就越低，两者都存在相近的函数关系式。玻璃纤维短切丝芯材VIP板导热系

数与内压强函数关系为：y=f(x)=0．924 1x0．436 3-0．588 8，气硅芯材VIP板导热系数与内压强函数关系为：f(x)=1．473e-11x3-1．744e-7x2+0．001 683x+3．417。
