基于鱼吸附原理的仿生吸盘设计与性能分析

引 言

随着仿生技术的发展，自然界许多具有优良吸附特性的物种成为仿生吸盘领域的研究对象，例如壁虎、章鱼、水蛭、龙虱、树蛙等[1-2]。对这些生物吸盘进行仿生研究的侧重点各有不同，有的仅在吸盘样式上进行仿生研究，有的则在吸盘布局方面进行仿生研究，也有的在吸附力产生机理上进行仿生研究[3]。在研究过程中已经发现许多生物吸盘特性能够提高吸附能力，例如龙虱吸盘的多吸盘吸附方式可以提高吸盘的抗倾覆能力[4]，章鱼吸盘内部的褶皱有利于提高吸盘的密封性能[3]等。人们早已注意到鱼在水下优越的吸附性能，鱼吸盘内部隔板将整个吸盘分隔成多个腔室，有利于提高吸盘的抗倾覆力矩，而内部隔板的褶皱有利于提高吸盘的密封性能[5]。为充分发挥仿生优势，研究出能与鱼吸盘相媲美的仿生吸盘，需要对鱼吸盘的吸附机理进行深入研究。本文利用负压吸附原理对鱼吸盘进行仿生设计，从吸盘骨架、皮肉及结构方面入手，设计了一种椭圆状外形的仿生吸盘；并对吸盘的吸附性能进行理论分析，最后通过有限元仿真验证设计方案的合理性。

DEA方法的一个重要功能在于，可以通过找出投入要素的冗余和产出的不足，进而有针对性地为战略决策和发展路径提供转变的方向和程度。该研究更加注重投入最小和最小投入下高新技术企业利益最大化，所以分析中采用CCR模型。DMU4企业的纯技术效率<1，说明该企业的投入存在一定的冗余，可通过投影分析比较发现投入无效率的要素，从而更好的为高新技术企业发展提供量化的参考依据。在此，借助软件(DEA-SLOVER3.0)对DMU4高新技术企业进行超效率DEA分析，运行后的结果显示如表4。

随着社会经济的高速发展，金属连接领域也需不断地创新，如汽车整车制造行业、汽车零部件制造行业、电动机制造行业、低压电气制造行业、压缩机制造行业、家电制造行业及五金制造行业等都离不开金属连接技术，广州亨龙智能装备股份有限公司正是这样一家致力于制造全系列的电阻焊机及金属连接智能装备的企业，不断改进与完善、开发与创新，以节能环保为根基，促进与国际的合作，为金属连接技术做出巨大贡献。

1 仿鱼吸附系统设计

本文利用负压吸附原理对仿生鱼吸盘进行初步设计，负压产生方式为贴合式，基本设计思路如下。

以往的临床医学检验中，在对标本进行尿液白细胞检验的时候，往往都会采用尿液干化学法来进行检验，采取尿液标本，并将检测试纸放入尿液标本中，尿液化学成分会使试纸内的发色模块产生反应，然后再采用尿液分析仪器来对试纸的检验结果进行分析，从而得出准确的尿液白细胞检验结果。在对泌尿系统疾病患者进行医学检验的时候，通常都会采用该检测方式，但是在实际检测的过程中，很容易受到各种因素的影响，从而导致检验结果的准确性下降，进一步影响医护人员对患者病情的判断，很容易导致误诊、漏诊现象的发生，非常不利于患者病情的康复，严重的甚至会导致医患纠纷的发生。

(1)驱动方式选择。在传统吸盘吸附过程中，贴合力的形成主要依靠真空发生器或者磁力作用两种方式 [5]。真空发生器体积庞大，而较小的电磁力就可以使吸盘达到贴合要求，并且结构简单、占用空间小，因此选用电磁力作为吸盘贴合驱动。采用电机与丝杆螺母机构驱动骨架分离的方式使吸盘形成负压型腔。

(2)吸盘骨架形式设计。根据鱼吸附过程，与鱼吸盘型腔形成有关的吸附运动主要依靠嵌于作为密封边的隔板内的鳍棘运动。然而鱼骨架复杂，依靠鳍棘运动方式难以实现，因此对鱼吸盘的吸附运动进行简化。根据负压形成原理可知，鱼吸附的条件都是在隔板的严格密封下形成负压型腔，因此假定鱼吸盘隔板内骨架固定，使吸盘型腔内骨架运动，拉出负压型腔。若想使吸盘脱离宿主，通过电机反转，让驱动骨架反向运动，使其与固定骨架贴合，从而消除负压型腔，使得吸盘灵活脱离宿主。

开展北方农村住宅通风换气现状的问卷调查，是为了了解北方农村住宅通风换气现状以及居民对于室内空气品质的主观感受，同时为设计合理、有效的通风换气措施提供基础数据。该问卷主要在东北三省各村镇，以及其他北方典型城市的村镇，包括：北京、天津、内蒙古、山东、河北等进行，问卷采用网络发放的形式，共回收问卷326份，有效问卷280份。问卷内容由基本信息、建筑特点、用能情况、室内污染情况、通风换气行为特点这5部分组成。

(3)吸盘皮肉形式设计。吸盘结构以每对隔板为单位。隔板与宿主接触面作为吸盘密封边，采用密封性能好的橡胶材料制作。型腔内填充材料选用弹性较好的橡胶材料。密封边表皮需制作出大量的微小突起以抵抗摩擦[6]。

(4)吸盘结构形式设计。根据鱼吸盘的结构形式，将仿生吸盘结构形式设计为：整体俯视呈椭圆型，更有利于空间布置，前端比后端稍尖；内部左右均衡布置20 对左右隔板；盘边向外倾斜，盘内隔板向前端倾斜；隔板间隔型腔内填充肌肉[7]。型腔形成后的吸盘效果图如图1所示。

根据以上原则设计出的仿生吸盘总体原理图如图2所示。

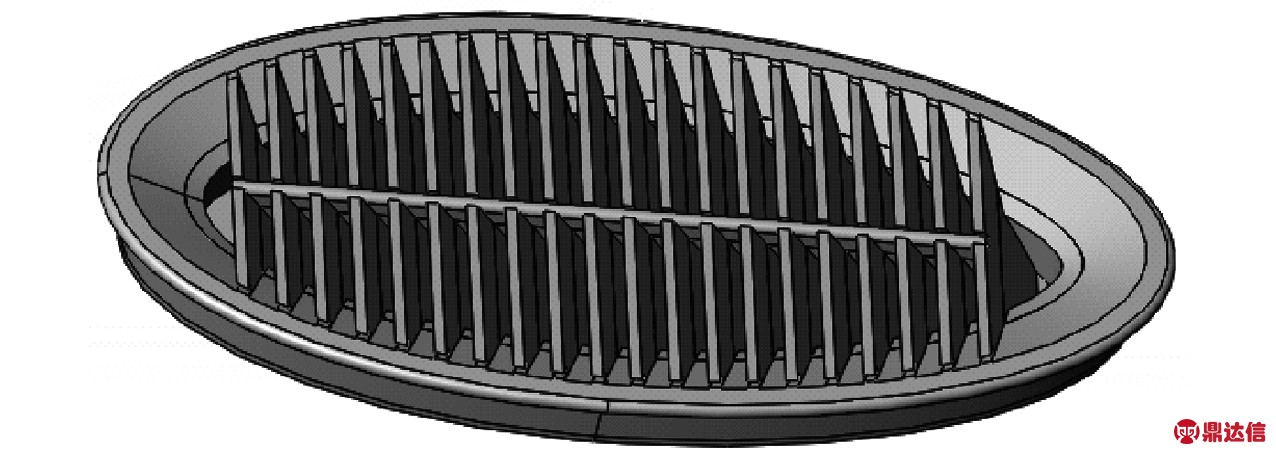

图1 吸盘效果图
Fig.1 Suction cup 3D model

图2 吸盘总体原理图
Fig.2 Diagram of the suction cup

2 仿生吸附吸盘性能分析

2.1 吸附力影响因素

根据真空吸盘吸附力计算原理F=ΔpS(Δp为压强差，S为吸盘接触面积)，具体分析吸盘吸附力在吸附面积和真空度共同作用下的吸附能力，先不考虑吸盘纵向隔板作用，并作如下假设：①吸盘吸附密封性能良好；②吸盘吸附于宿主底部，且宿主底部为一平面；③航行器质心和浮心位于同一竖直线上，可将航行器看作与吸盘紧密相连的一个质点；④吸盘纵向排列型腔有n个，即共有n+1条密封边。

吸盘吸附受力图如图3所示。

图3 吸盘受力分析
Fig.3 Force analysis of the suction cup

因此吸盘吸附力可以按式(1)计算

F吸

(1)

式中A为吸盘与宿主接触时，型腔与宿主接触面积及各密封边与宿主接触面积的总和；A0k(k=1，2，…，n)为各型腔与宿主接触面积；p0k为各型腔表面压强。易知当p和p0k一定时，A越大，吸附力越大。假设各密封边与宿主接触面积分别为Ak(k=1,2，…，n+1)，因此有

(2)

由于各型腔内的真空度Δpk=p-p0k，吸盘吸附力可改为与真空度有关的公式

F吸

(3)

由于始终都有p>Δpk，因此当A一定时，越大吸附力越大。在各个密封边的接触面上的平均压强为

(4)

当过大时，在密封边接触面上产生的压强就越小，因此密封效果差，各接触面接触不紧密，将会存在内压过大即真空度过小的许多小型腔，以致吸附力小。

听到投诉两个字，莫老板意识到来者不善，语气有所缓和：“消费者有消费者的权利，经销商有经销商的难处，我唯一能做的就是把情况反馈给生产厂家。不过在此之前，你必须向我提供一份发票复印件，证明防盗门确实是从我这儿买走的，没有发票我爱莫能助。另外，我马上派人去小区核实一下，请你们配合。”

除了平均压强外，影响阻流通道和变形分布均匀性的其他一些因素也直接关系到密封性能的好坏，如材料物理特性、接触表面状态、外界环境等。

2.2 抵抗水阻能力

由于刚毛制作困难，本文选用不光滑表面代替刚毛产生抵抗水阻的静摩擦力。不光滑表面在微观表面存在一定量的波峰波谷，吸盘表面制造出的突起物与接触表面的波峰波谷相互嵌入，将会形成一种机械互锁。在吸附力作用下，小凸起在柔性材料的变形作用下卡入接触表面波谷，从而吸盘被锁死。所以要使在接触表面上的吸盘移动，需要抵消吸盘表面凸起脱离吸附表面波谷所需要的应变力[8]。因此吸盘抵抗水阻的能力与材料、突起大小和吸附表面状态息息相关。想要在突起情况下达到抵抗水阻的目的，那么在吸盘大小和压应力一定的情况下，吸盘的数量越多则抵抗水阻的性能越好，即大的吸附接触面有利于抵抗大的水阻力。

2.3 抵抗倾覆力矩能力

为研究抵抗倾覆力矩能力，先假设吸盘没有内部隔板，吸盘内外压差为Δp。建立如图4所示的受力图，图中建立坐标系，其中Y 轴垂直于纸面。

图4 吸盘受倾覆力矩简图
Fig.4 Moment diagram of the suction cup

由于吸盘俯视平面为一椭圆面，假设吸盘的椭圆密封边为一条符合y=D(x)方程的椭圆线，椭圆边线所受接触力沿X轴符合N(x)分布，图4中所示N(x1)和N(x2)分别为吸盘前后两端点所受的接触力，而其他任意N(xk)表示x=xk的所有接触点所受接触力的总和。根据力矩M平衡公式有

此外，还有中国医学科学院药用植物园、北京市中医学校中医药标本馆、北京同仁堂股份有限公司亦庄生产基地、天津达仁堂京万红药业乐家老铺药酒工坊等地方，供中药学专业本科生进一步了解中医药文化。

学校发展亦或教改中都存在很多实际问题，面临种种实际困难。这些问题本身既是问题又是契机，我们必须以问题为导向，抓住学校发展的困难以及各学科独特的困难，这样才能精准发力。

M=∬

(5)

式中θ为吸盘上表面单元与XOY面所成角度，因此有

cosθdS=dxdy

(6)

所以有

回顾40年的现代戏创作园地，其次令人瞩目的就是不断成长的现代戏创作队伍。老一代的作家导演杨兰春，音乐家王基笑，演员高洁、王善朴、柳兰芳、魏云、杨华瑞、任宏恩……在改革开放前期仍然耕耘在现代戏园地，后继的作家孟华、齐飞、姚金成、李学庭、王明山、杨林、陈涌泉、贾璐、韩枫，导演李利宏、张平、李杰，演员李金枝、汪荃珍、贾文龙……同样在现代戏的创作中取得了喜人的成绩。正是一代接一代的艺术家的智慧和汗水，成就了河南现代戏园地的百花争艳，也正是现代戏园地的一部部作品推出了河南现代戏的创作队伍。

M=∬

实验组患者躯体反应优良率为100%(55例),明显高于常规组的89.09%(49例),两组数据比较具有统计学意义(P<0.05)。

(7)

式中的物理意义为x=xk直线被吸盘边线包围部分的线段长。由此可知，吸盘抵抗倾覆力矩的能力不但与接触应力N(x)有关，还与真空度以及边线y=D(x)的形状有关。当吸盘形状一定时，所受倾覆力矩越大，对接触应力N(x)分布的影响越严重。在吸盘受到倾覆力矩时，合适的形状有利于改善接触应力N(x)的分布。仿生吸盘内有许多隔板将整个吸盘分成很多个型腔块，而且每一个型腔内负压并不一致。因此式(7)可写为

(8)

由式(8)可知，吸盘受到倾覆力矩时，可以通过改变各腔室的负压分布保持良好的密封效果。

3 仿生吸盘有限元仿真分析

3.1 有限元模型建立

本文仿真软件选用ANSYS，在ANSYS Workbench平台的Static Structure模块中进行仿真。建立仿真模型并进行有限元分析步骤如下。

(1)仿真几何模型。可以将吸盘简化为一部分为受接触变形的密封边部分，另一部分为支撑部分。因此仿真几何模型包括密封边部分、支撑部分和宿主板3个部分，宿主板用于模仿吸附对象。3个部分在三维软件中经装配后输出为Parasolid格式，然后导入Static Structure模块。图5为导入ANSYS后吸盘的有限元几何模型。

图5 吸盘仿真几何模型
Fig.5 Finite element model of the suction cup

(2)材料设置和网格划分。吸盘整体材料选用通用的超弹性材料，即橡胶类的Mooney-Rivlin模型，这个模型可以模仿的材质有聚氨酯橡胶、硅橡胶和丁腈橡胶等。在网格划分中，由于本文主要观察吸盘底面的状态，因此需要对吸盘内表面网格进行细化处理。吸盘网格类型选用四面体网格，网格大小设置为0.5 mm。宿主板和压力板都是辅助分析模型，网格设置可以大一些，选用5 mm的六面体网格。图6所示为吸盘的网格划分模型。

图6 吸盘网格模型
Fig.6 Grid model of the suction cup

(3)载荷与约束设置。对仿生吸盘进行贴附分析和稳固吸附分析。贴附分析通过对压力板施加预加载荷力，观察分析吸盘的压力分布。稳固吸附分析是对吸盘稳固吸附后，分析吸盘抵抗外加载荷的能力。

3.2 贴附分析

加载载荷共分为3步，每步时间为1 s，加载载荷为20 N。设加载载荷均匀分布于吸盘支撑件上表面[9]。

3.2.1 几种不同密封边形状对贴附性能的影响

应用型人才的培养包括专业知识和技能两个方面，如果单纯的学习专业知识，再培养专业技能，就会导致培养的人才与社会脱钩，不能在毕业后达到企事业单位的岗位要求，难于把成熟的技术和理论应用到实际的生产、生活中。应用技能的培养是在实际实践中不断练习的过程中获得的。因此，需要结合工作过程系统化重构课程体系。

本文设计3种不同的密封边截面形状，分别称为a型、b型和c型，如图7所示。

图7 3种不同密封边截面图
Fig.7 Sectional drawings of three different sealing edges

图8 贴附性能分析压力云图
Fig.8 Stress nephograms of attachment performance analysis

图8(a)、(b)、(c)分别为a型密封边型吸盘、b型密封边型吸盘和c型密封边型吸盘贴合受压垂向压应力云图，正值表示受拉，负值表示受压。如图所示，a型密封边压应力集中分布于密封边上，并构成了多个完整回路，说明a型密封边能达到很好的密封效果；b型边沿没有连续受压区，两端型腔密封开口很大，密封性很差，中间隔板区域的压力分布均匀，不存在压力集中的线性密封闭环，隔板形成的型腔周边密封性能不理想；c型吸盘不但边沿密封性能不好，而且内部型腔无一能形成压应力封闭环路，即各个型腔没有一个能够密封。由此可见，直角边的a型密封边有着更好的密封性能。因此，改变密封边截面形状对改进吸盘性能具有重要的意义。

3.2.2 吸盘隔板对吸盘边沿贴附性能的影响

本次仿真选用a型密封边型吸盘作为研究对象，此外还包括内无隔板密封边(d型密封边)，内有隔板密封边且隔板顶面和边沿顶面有1 mm距离密封边(e型密封边)，以及内有隔板密封边且隔板顶面和边沿顶面有0.5 mm距离密封边(f型密封边)。当吸盘表面受到贴合作用力后，压力云图分别如图8(d)、(e)、(f)所示。由d 型密封边的压力云图(图8(d))可见，吸盘边沿由于内部没有隔板限制，整个边沿向外扩展，同时受压区域的宽度也得到扩展，但在整个受压区的外部集中。对吸盘边缘受压圈附近取点，从显示的压力值可以发现压力下降很快，而且受压圈上的压力值很高，因此吸盘边沿在无隔板作用时受压区更宽，压力集中更明显。由e 型吸盘和f 型吸盘的压力云图(图8(e)、(f))可以看到吸盘边沿的受压区宽度变窄，对f 型吸盘压力云图中受压最大的压力圈区域取点观察，发现压力下降很慢，峰值压力变小。因此可以说明隔板的向内拉紧作用使吸盘边沿压力环路区域收拢，但同时压应力在区域内有均布趋势。本次仿真对仿生吸盘设计的启示是：当边沿未达到很好的贴附效果时，可以考虑使吸盘隔板保持一定的展向扩展能力，比如在隔板上设计沿展向的褶皱。

3.2.3 刚性骨架对吸盘贴附性能的影响

为探究鱼吸盘刚性骨架对吸盘贴附性能的影响，设计了全柔性无骨架支撑吸盘和仅隔板无骨架的支撑吸盘，其压力云图分别如图8(g)、(h)所示，由图可见骨架有助于吸盘的密封。通过隔板骨架运动使隔板内无骨架支撑，可以改变吸盘的密封性，使之不完全密封，以便达到灵活脱离宿主的效果。

3.3 稳固吸附分析

稳固吸附时内部型腔形成负压，此时吸盘受到的载荷有吸盘外表面的环境压力和吸盘内表面的型腔压力。由于吸盘在水下工作，因此外部环境压力大于101.325 kPa。由于本文稳固吸附仿真旨在对吸盘的吸附性能进行定性研究，因此对吸盘内外具体压力不作要求。假设吸盘外部压强为105 Pa，而型腔可以通过调节型腔腔室体积来控制腔内压力，因此假设腔内压力可以在0～5×104 Pa之间变动。除内外压力外，在不受其他外部载荷作用时，调节各型腔内压使之相等，统一为2×104 Pa[10]。以a型吸盘为研究对象，如图9(a)所示为吸盘稳固吸附时的压力云图。由图可见在水压和平均分布的内压作用下，吸盘能保持良好的密封回路；由于各个腔室被密封回路阻隔分开，各个型腔能够单独改变内压，使吸盘内的整体内压分布不再均匀。

图9 吸盘稳固吸附分析压力云图
Fig.9 Stress nephograms of the steady adsorption analysis of the suction cup

稳固吸附后，在吸盘顶面外加10 N·m的倾覆力矩以模拟水阻的倾覆作用，得到吸盘的压力云图如图9(b)所示。从图中可以看到吸盘内部受压应力值不再均布于各密封隔板和边沿密封圈上，而是向一侧偏移，如图中左侧以A作为密封回路，而右侧以B作为密封回路。同时在吸盘最左侧型腔处的密封回路已经出现开口，表明即此时最左侧型腔密封已经遭到破坏，但其他型腔仍然保持良好的密封。

瘦男人先帮女人跟踪了一段“田科”，这是他为那个姓田的税务干部起的绰号。再偷拍了一些照片，都是“田科”工作时间出入一些娱乐场所的身影。后来女人又让他搞了些“田科”去查某些对口管辖单位，暗中收礼的情形，当然这些证据很难掏弄，到手的几个细节极其珍贵，女人给他加了钱。

4 结论

(1)通过改变吸盘密封边形状及其分布可以改善吸盘的吸附效果。

(2)吸盘内部隔板结构有助于吸盘边沿吸附。隔板对边沿的密封效果影响不容忽视，改变隔板形状可以改良吸盘边沿密封。

(3)仿生鱼吸盘可以通过调节骨架运动达到灵活脱离宿主的效果。

《水利工程施工质量检验与评定规范》由基本规定、建筑工程、金属结构与水力机械、电气设备与自动化等4部分构成，内容基本涵盖了江苏水利工程施工主要内容。该规范在江苏水利工程中首次给出了电气设备与自动化工程的质量检验与评定标准，还创新地设立了水利工程中的房屋建筑工程、公路工程“优良”等级的标准。该规范的实施，将有利于提升江苏水利建设质量管理水平。

(4)多腔室仿生鱼吸盘自身便具有良好的抵抗倾覆的能力，并且可以通过改变型腔压强分布更好达到抵抗倾覆作用的目的。
