0 引言
吸盘是穴盘播种机实现高效精密播种的关键部件。吸盘内腔用来容纳气体，对吸嘴起到稳定气流及控制流速的作用，对于吸嘴的吸附能力起到至关重要的作用。本文将研究气管接口类型/吸气管口径、吸盘厚度及吸盘真空度等对穴盘播种的吸附性能的影响。由于影响因素众多，如果将4个因素的各个水平进行全面搭配，试验次数过多，采用传统物理实验方法费时费力，理论分析难度较大，于是采用数值模拟正交试验的方法。
本文按照正交试验原理，设计数值模拟正交试验，在SolidWorks软件下进行相应的三维建模；之后转入Workbench CFX模块下给定相应约束条件，进行有限元分析计算，研究气管接口类型、吸气管口径、吸盘厚度及吸盘真空度等对真空吸嘴平均流速的影响；把每一次的有限元计算作为一次试验，将得到的结果进行记录，并对全部结果进行直观分析和方差分析，找出不同因素对于吸附能力影响重要性顺序，确定优秀的水平方案，并且根据试验结果，对其结构进行进一步的优化设计，为提高整机播种性能提供技术依据。
3.1 加强GDM产妇的围产期健康教育 GDM产妇对自身患DM的风险及DM所带来的危害的认知会影响其产后血糖复查行为。GDM产妇对疾病的认识不足，否认或低估自己患DM的危险会阻碍血糖复查，这与Van等[8]研究的系统评价结果一致。产妇知道自己的易感性，由于害怕永久的血糖监测和胰岛素注射会在今后更加注意血糖相关的问题[9]。因此，医护人员在进行围产期健康教育时要评估个体情况，进行针对性的教育，帮助GDM孕产妇正确认识GDM与DM的关系，了解产后血糖恢复的过程、发生血糖异常的风险及DM的危害，从而促进其进行产后血糖复查[10]。
1 试验设计及结果分析
1.1 试验设计
本试验采用3水平4因素的正交表，可供选择的正交表是L9(34)和L27(34)，由于不考虑因素间的交互作用，因此要尽可能的减少试验次数，采用L9(34)，只做9次试验，如表1所示。真空度水平依据气泵所能达到的绝对真空度的压力值范围来确定，吸气管口径及吸盘厚度均由相关研究参数来确定。气管接口类型如图1所示。根据之前设计的正交试验表进行不同的水平组合，利用SolidWorks进行建模，转入Workbench CFX模块下进行有限元计算。计算标准为吸嘴口的平均流速，流速越大，则证明吸嘴的吸附性能越好。试验设计方案以及仿真试验结果如表2所示。

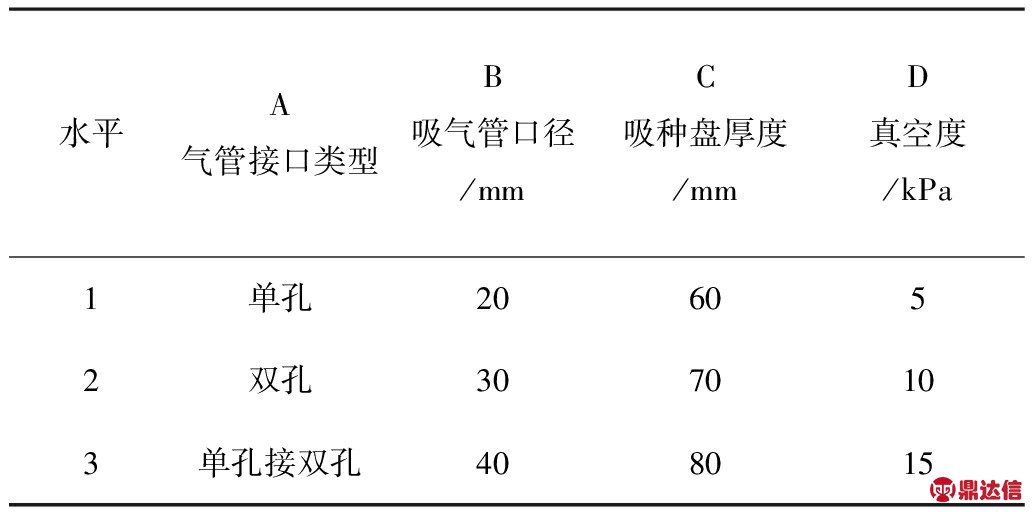

表1 吸种盘正交试验因素表
Table 1 Orthogonal test factor and level of suction nozzle
水平A气管接口类型B吸气管口径/mmC吸种盘厚度/mmD真空度/kPa1单孔206052双孔3070103单孔接双孔408015

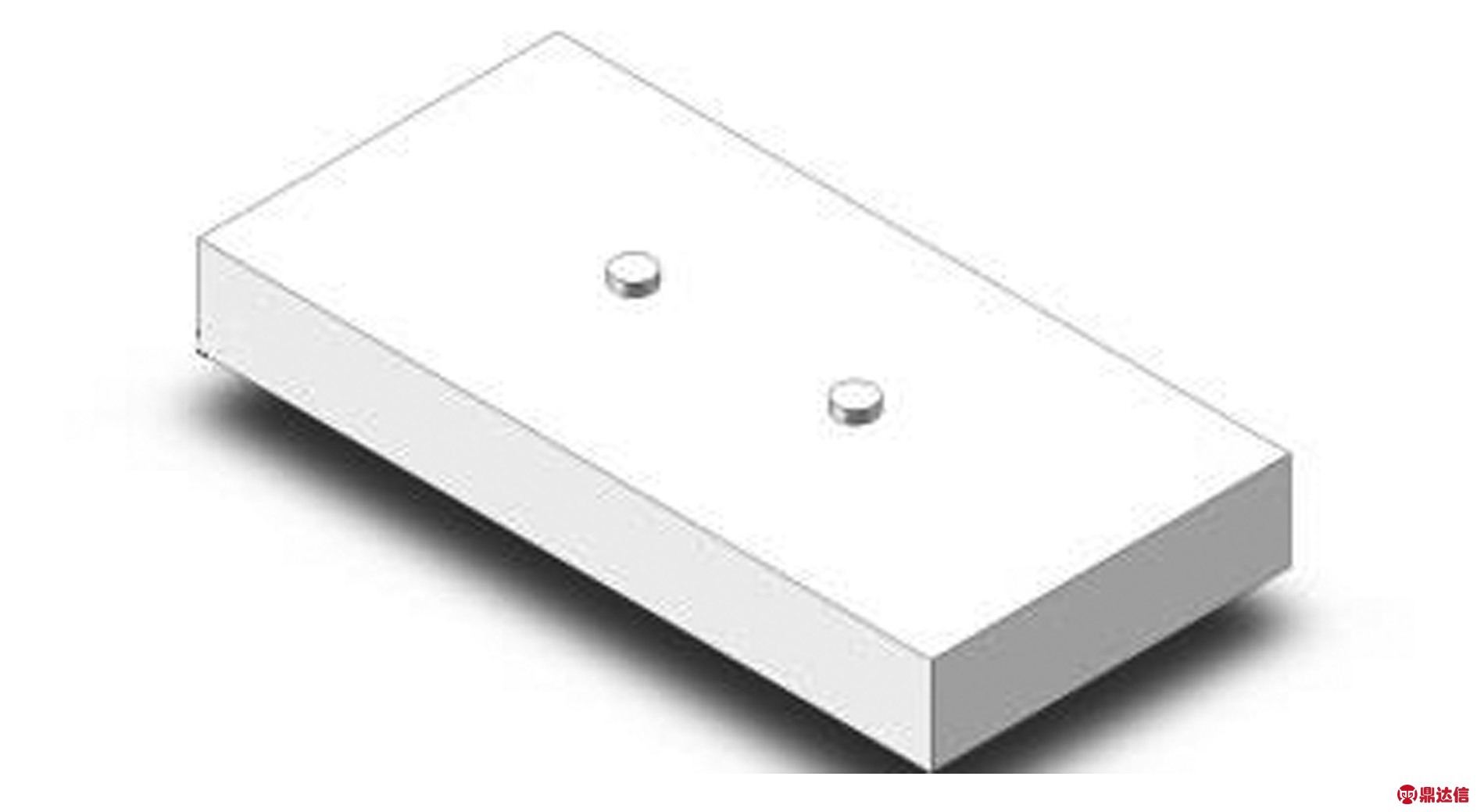

(a) 单孔型
(b) 双孔型
(c) 单孔接双孔型

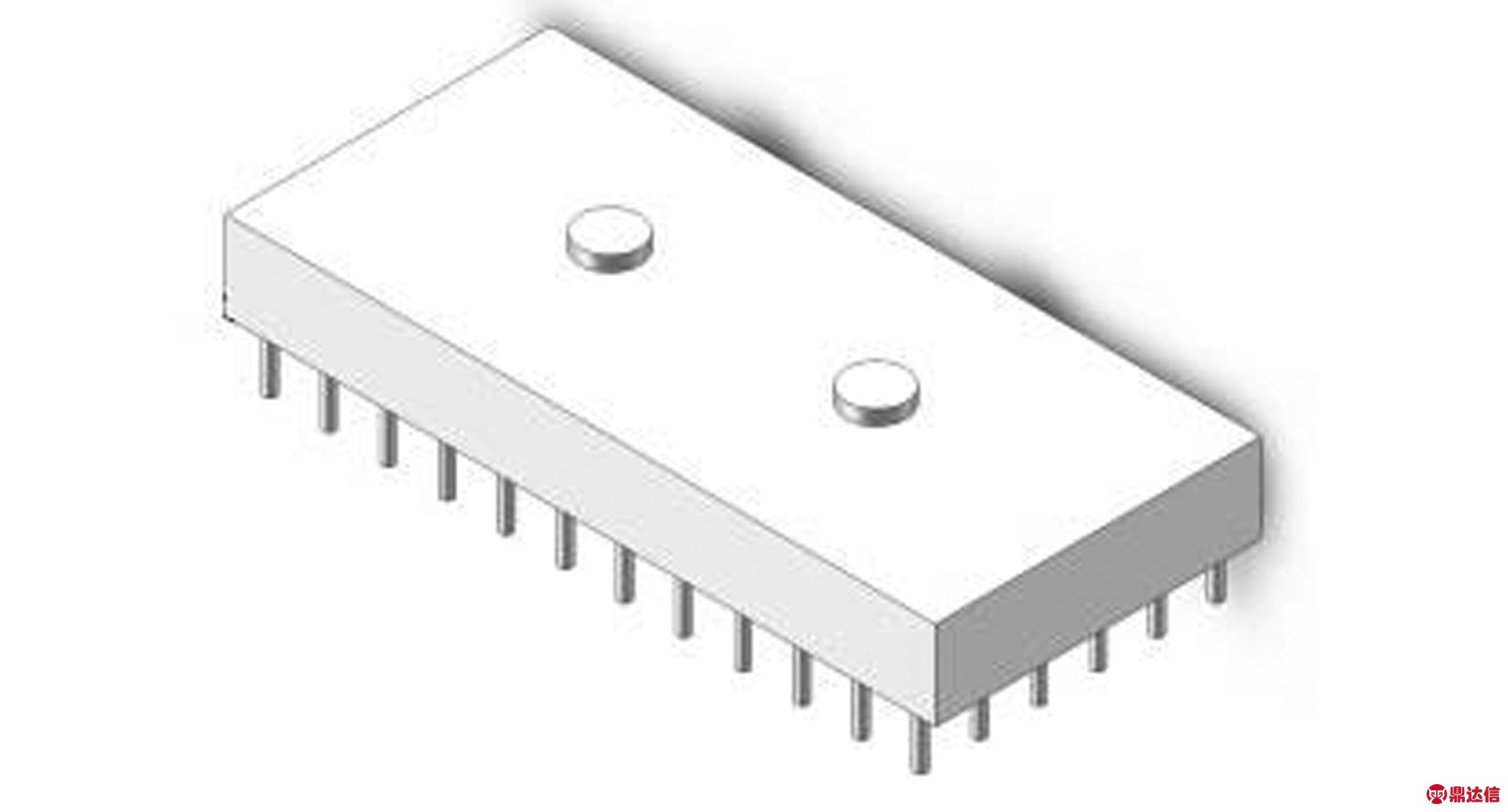

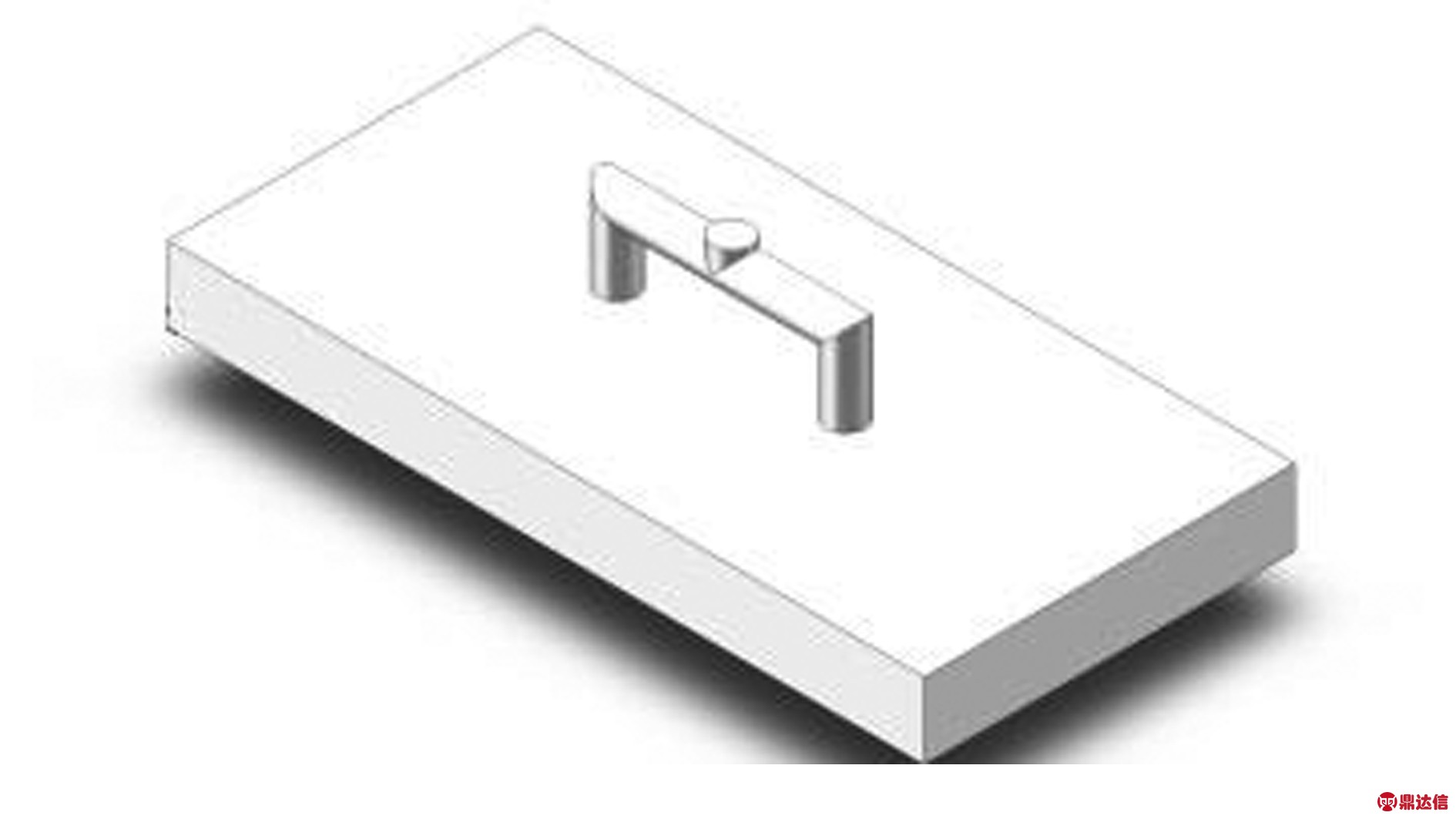

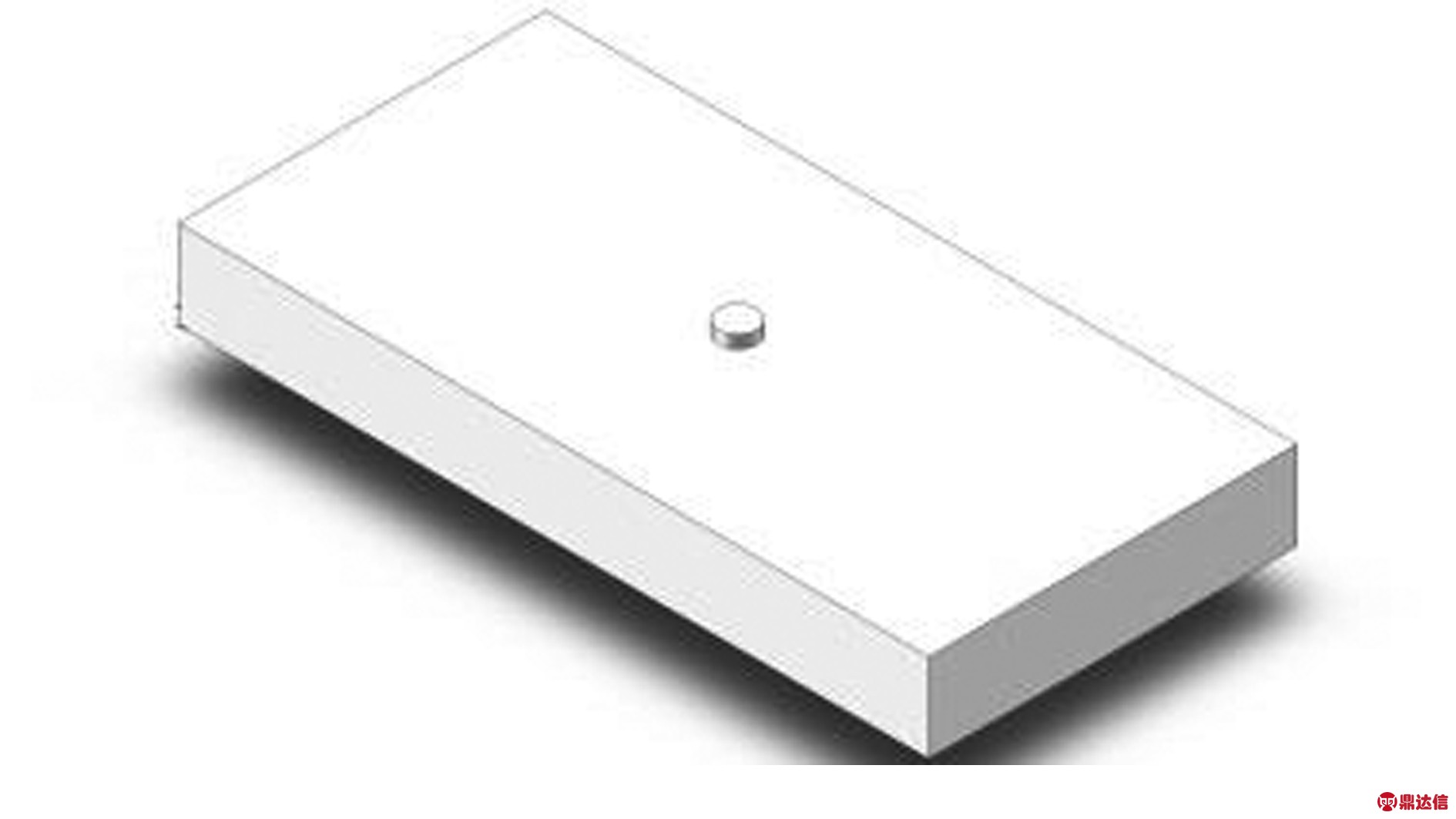

图l 吸种盘三维结构视图
Fig.1 3D view structure of suction plate

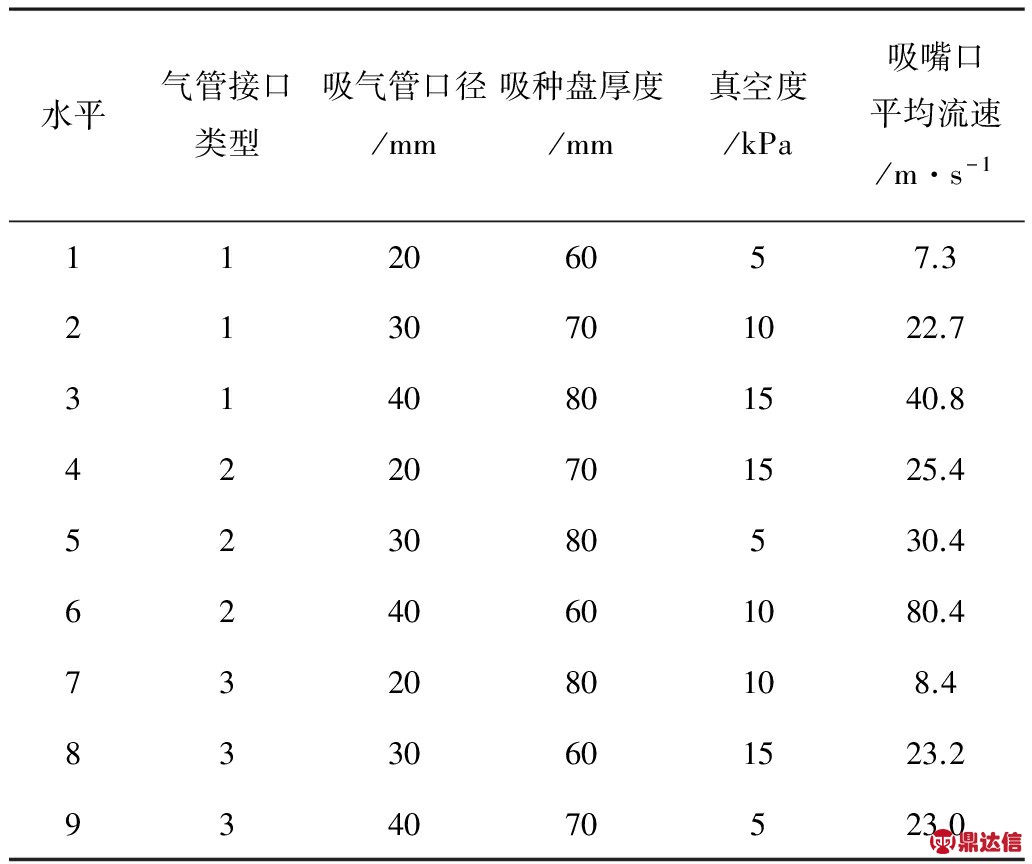

表2 试验方案及仿真计算结果
Table 2 Test scheme and numerical simulation result
水平气管接口类型吸气管口径/mm吸种盘厚度/mm真空度/kPa吸嘴口平均流速/m·s-111206057．32130701022．73140801540．84220701525．4523080530．46240601080．4732080108．48330601523．2934070523．0
1.2 试验数据处理
数据处理先采用直观分析法，简单计算各因素水平试验结果的影响，如表3所示。Rj越大表明该因子对试验指标作用越大，也越重要。根据表3中按极差Rj的大小选取各因子的重要性，通过比较得出吸种盘厚度的影响因素最小。
采用方差分析法。由于正交试验设计中没有进行重复试验且无空白项，所以取其中影响因素最小的一项作为误差估计。由表3可知：吸盘厚度对于吸嘴平均流速影响最小，因此该项作为误差分析，用于检验其它因素作用的显著性。利用数理统计软件SPSS进行处理，得到方差分析结果如表4所示。
表3 直观分析计算数据

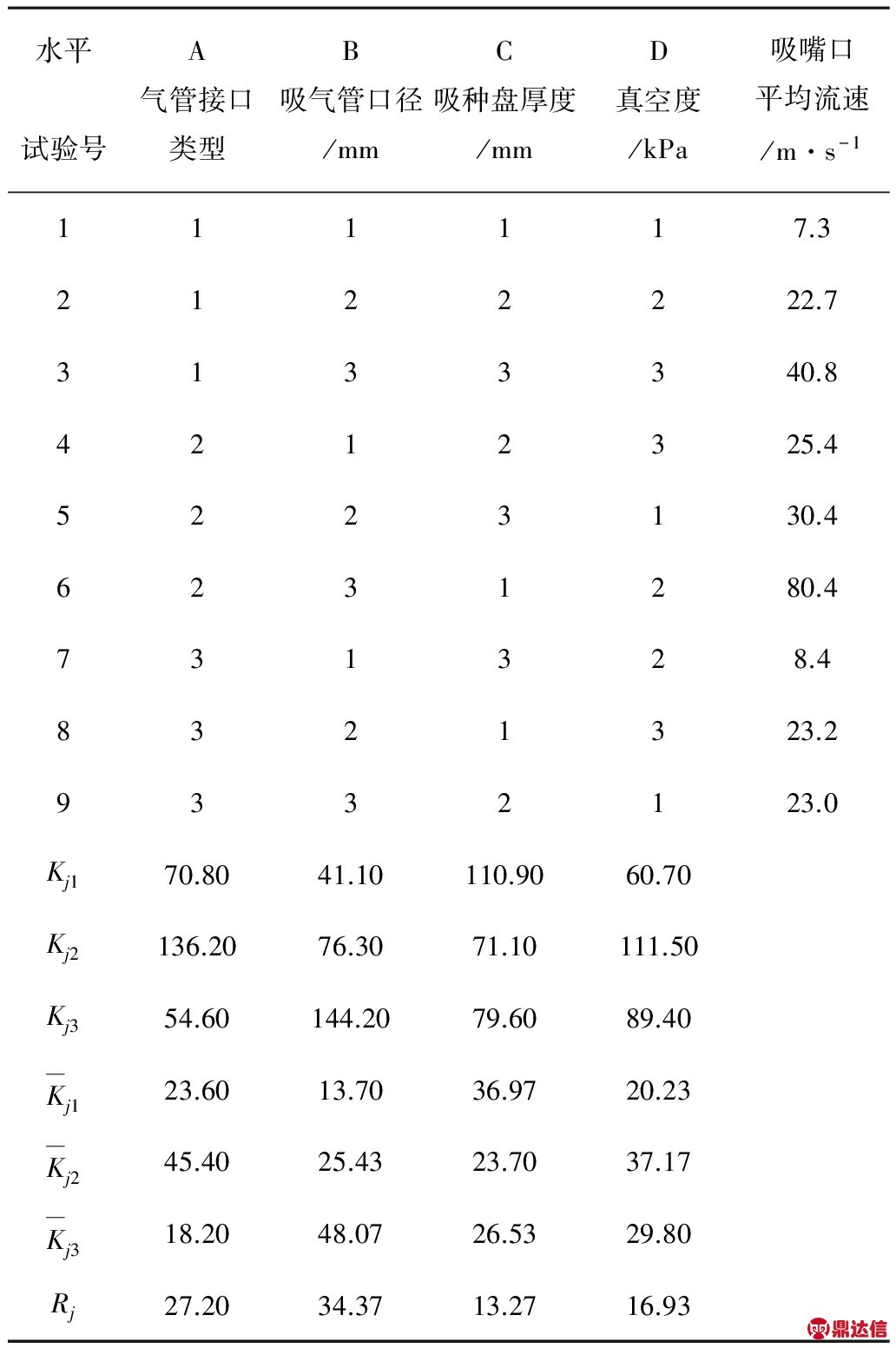

Table 3 Intuitive analysis and calculation data
水平试验号A气管接口类型B吸气管口径/mmC吸种盘厚度/mmD真空度/kPa吸嘴口平均流速/m·s-1111117．32122222．73133340．84212325．45223130．46231280．4731328．48321323．29332123．0Kj170．8041．10110．9060．70Kj2136．2076．3071．10111．50Kj354．60144．2079．6089．40K—j123．6013．7036．9720．23K—j245．4025．4323．7037．17K—j318．2048．0726．5329．80Rj27．2034．3713．2716．93
Kj1表示第j列中对应水平l的实验指标数据之和。
。

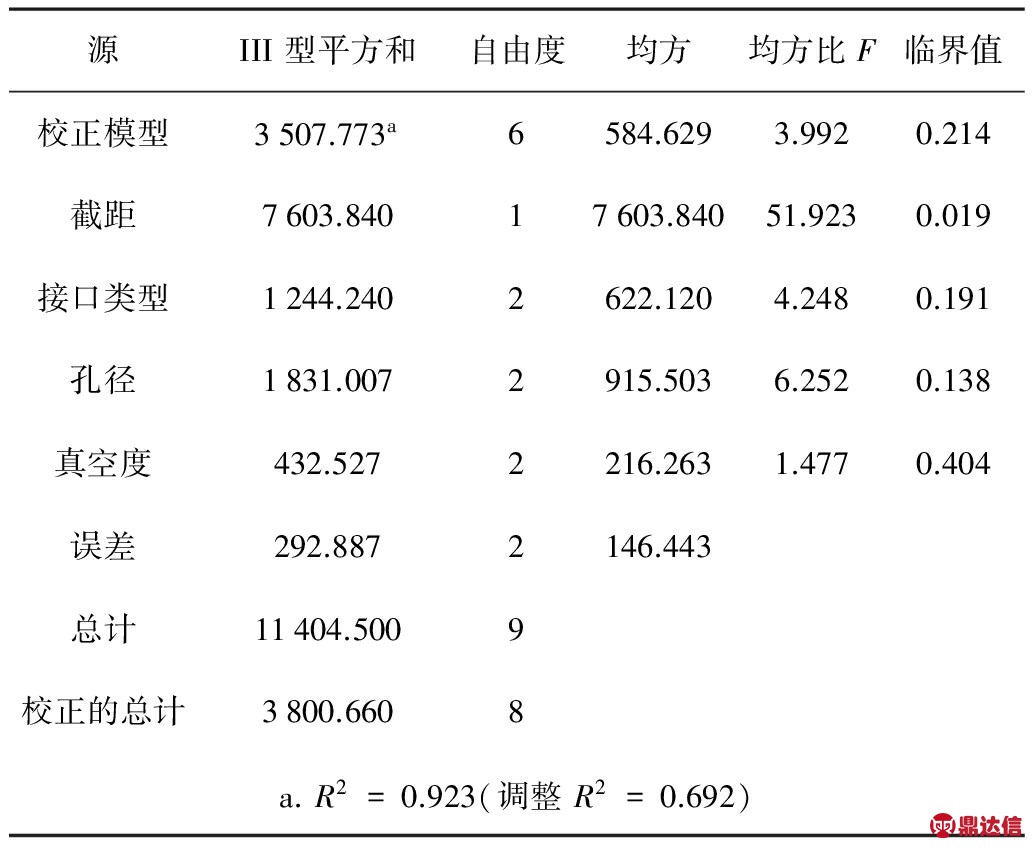

表4 方差分析结果
Table 4 The result of variance analysis
源III型平方和自由度均方均方比F临界值校正模型3507．773a6584．6293．9920．214截距7603．84017603．84051．9230．019接口类型1244．2402622．1204．2480．191孔径1831．0072915．5036．2520．138真空度432．5272216．2631．4770．404误差292．8872146．443总计11404．5009校正的总计3800．6608a．R2=0．923(调整R2=0．692)
1.3 试验结果分析
此处引用的是《诗经·桃夭》的内容，是一首祝贺年轻姑娘出嫁的诗。这是前半夜唱的叙旧歌，表达姑娘对美好爱情与幸福婚姻的憧憬，想得到一个如意之人。
由表3、表4可知：通过比较得出因子重要性大小顺序为B吸气管口径>A气管接口类型>D真空度>C吸种盘厚度。最优搭配方案的选取结果为B3A2D2C1。吸气口接口类型，孔径及真空度为主要影响因素，吸种盘厚度对吸嘴口流速影响很小。

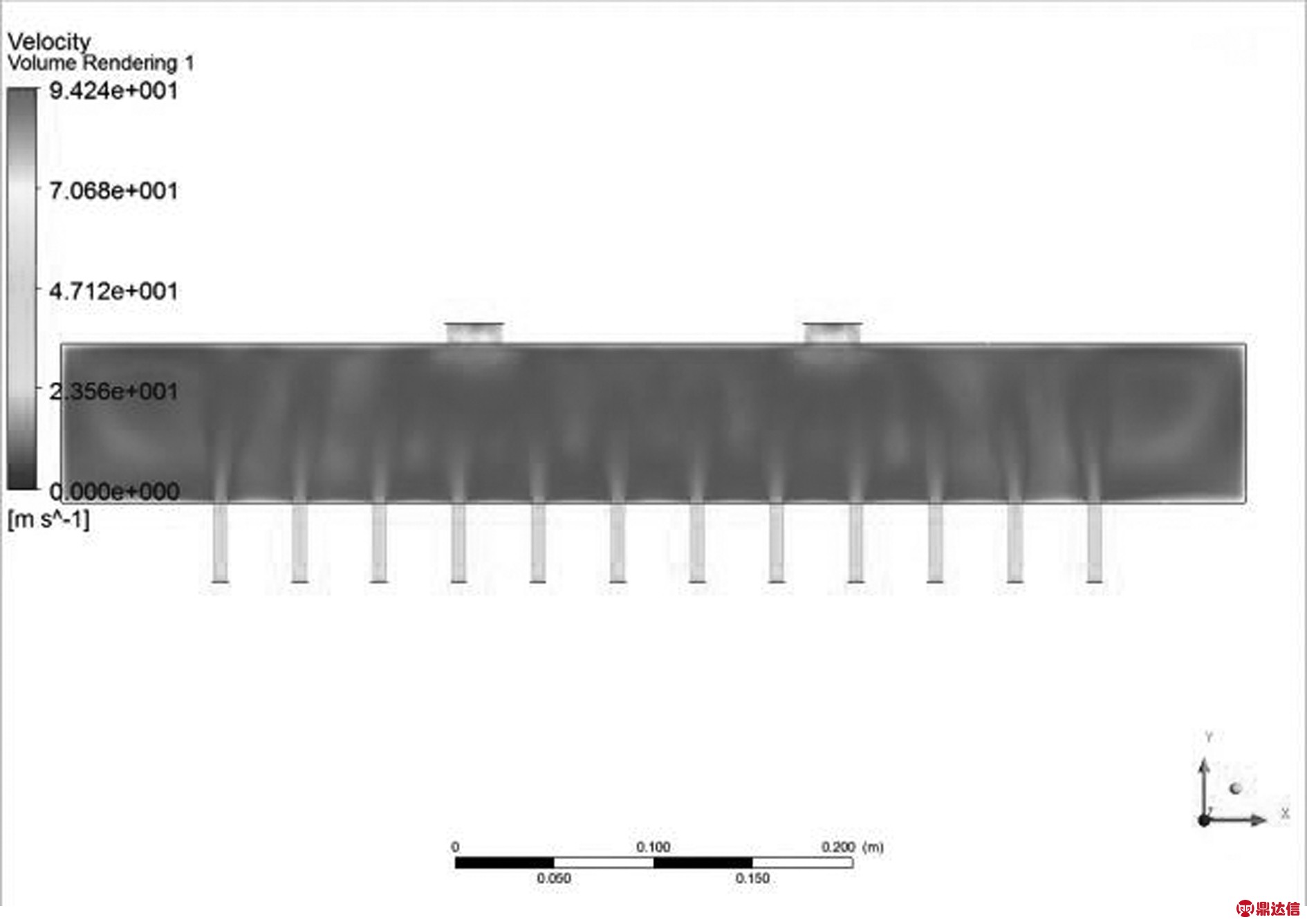

由图2可看出：单孔靠近气室入口的部位流速较高，通过的气流量大；在距离吸气口相对较远的地方，流速较小，流速值相差较多。吸气口接口类型为单孔接双孔或双孔类型的吸种盘流场分布都较单孔均匀，且双孔类型吸种盘吸嘴流速较大，优先选用双孔类型的吸种盘。

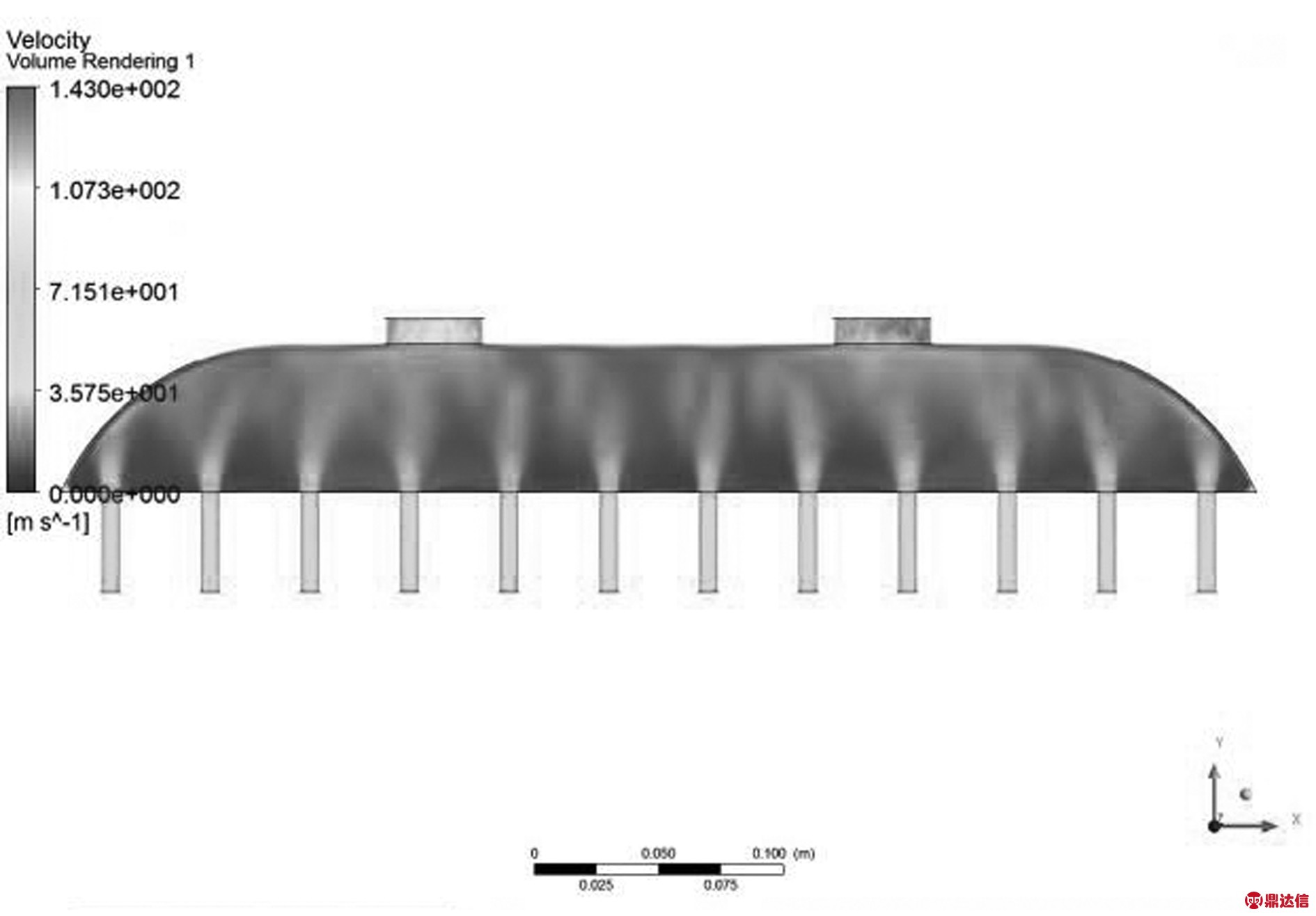

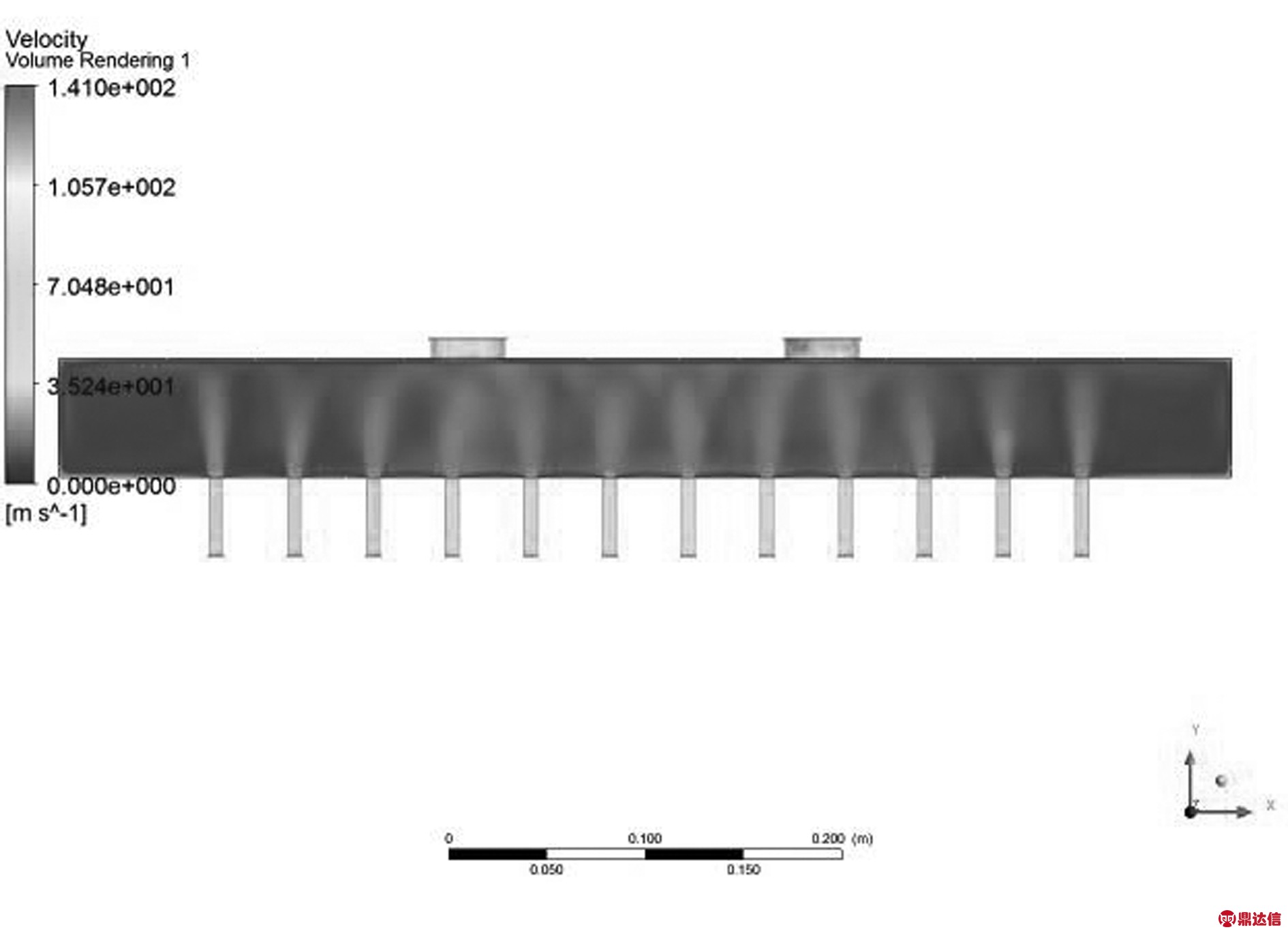

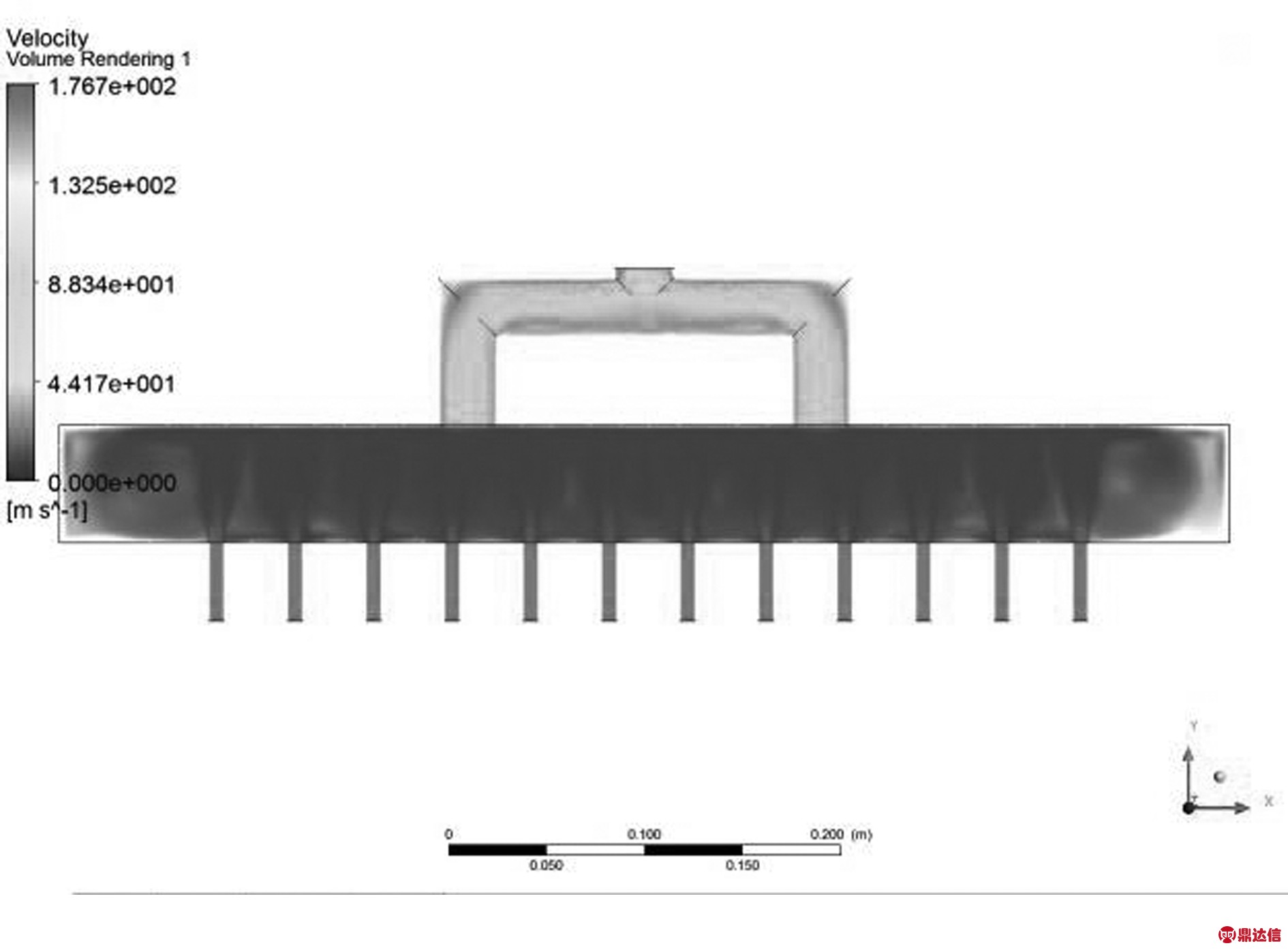

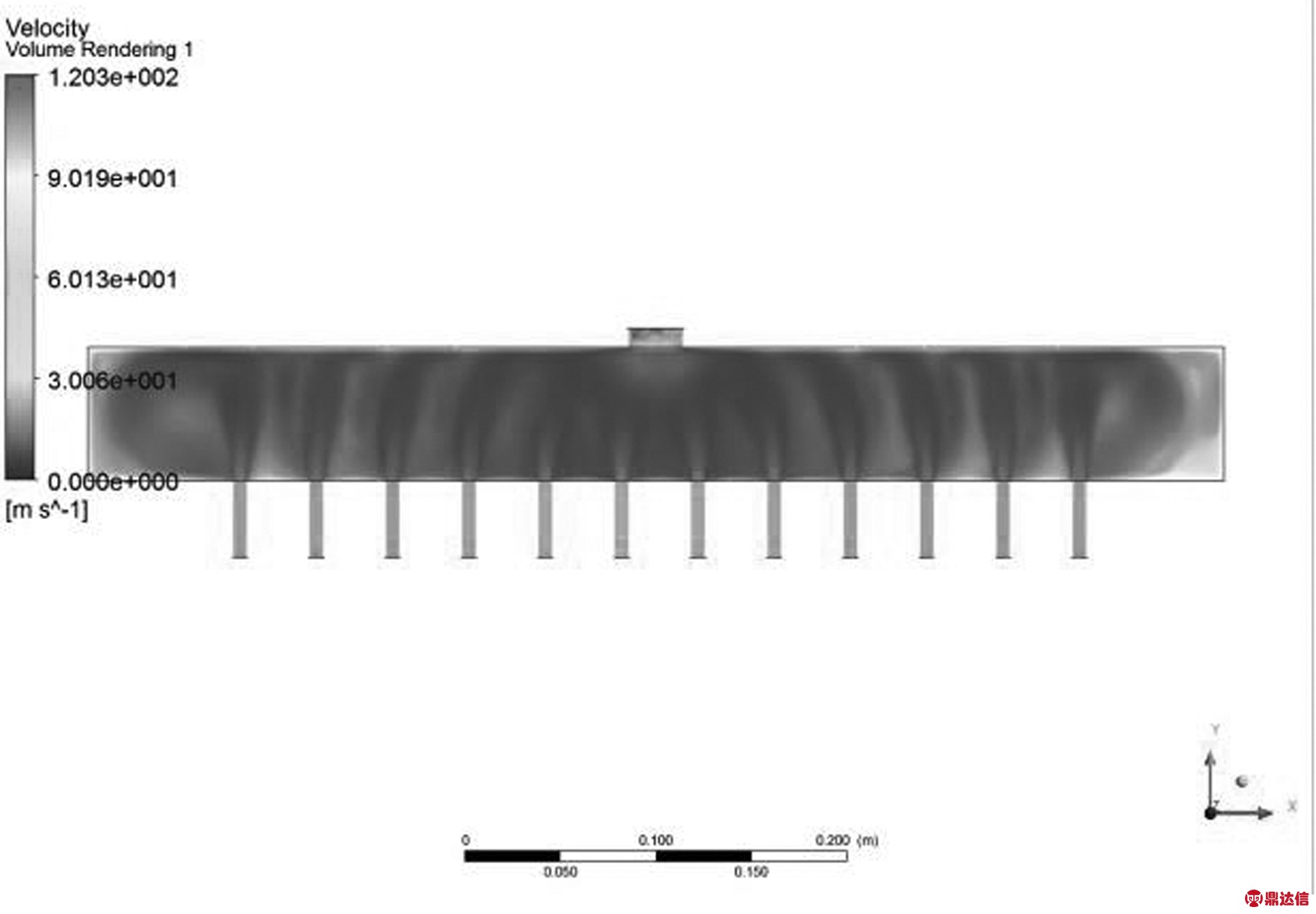

图2 吸种盘流场分布云图
Fig．2 Fluid field distribution of plate
2 吸种盘的优化与分析
由图3明显可以看出：在吸种盘直角边处有涡流产生，对于吸种盘最外围的吸嘴的气体流速及稳定性具有一定的影响。
Why does the“ the first generation of Post-00 s” win “the first generation of Post-90 s” in daily chemical industry? 5 50

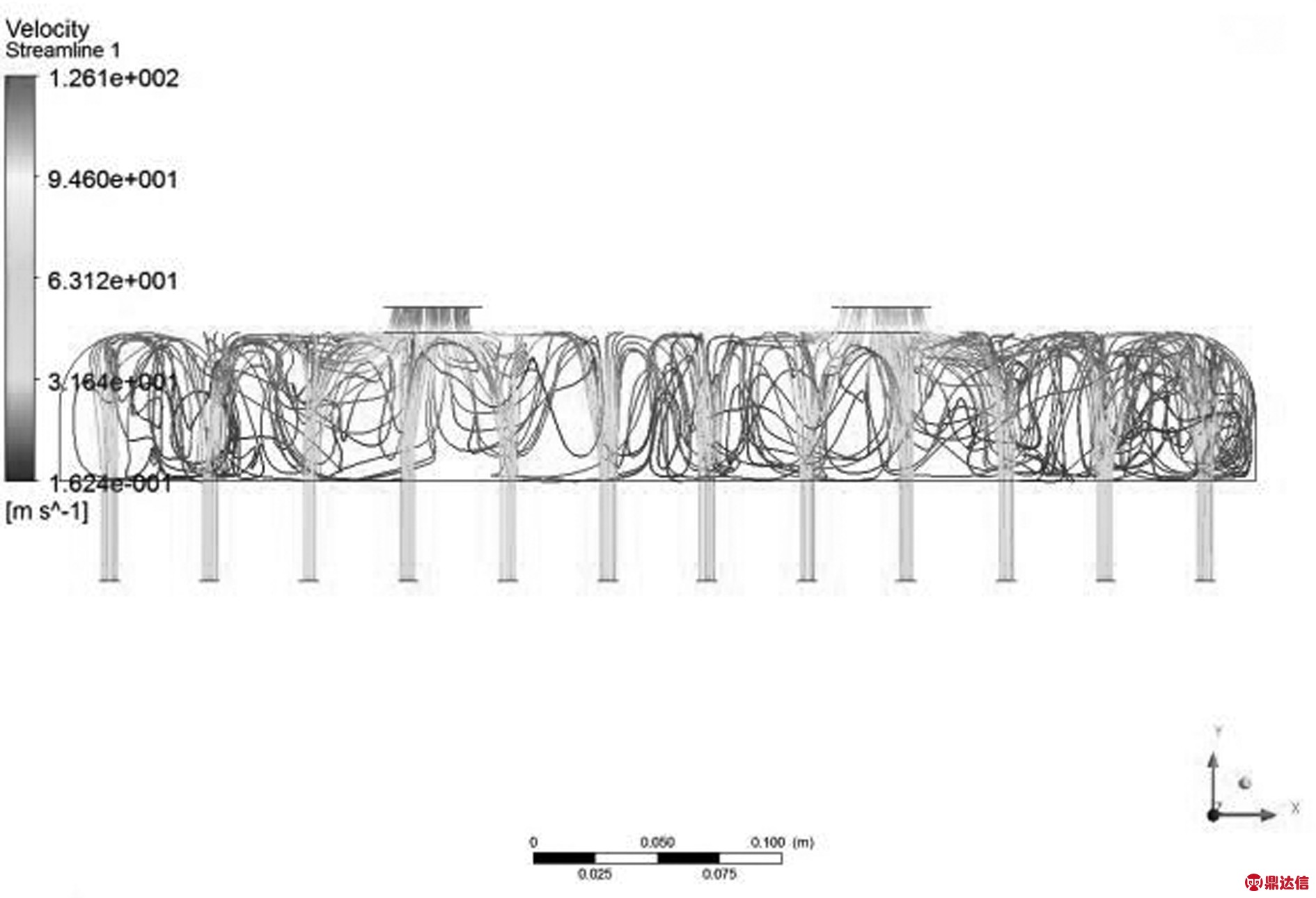

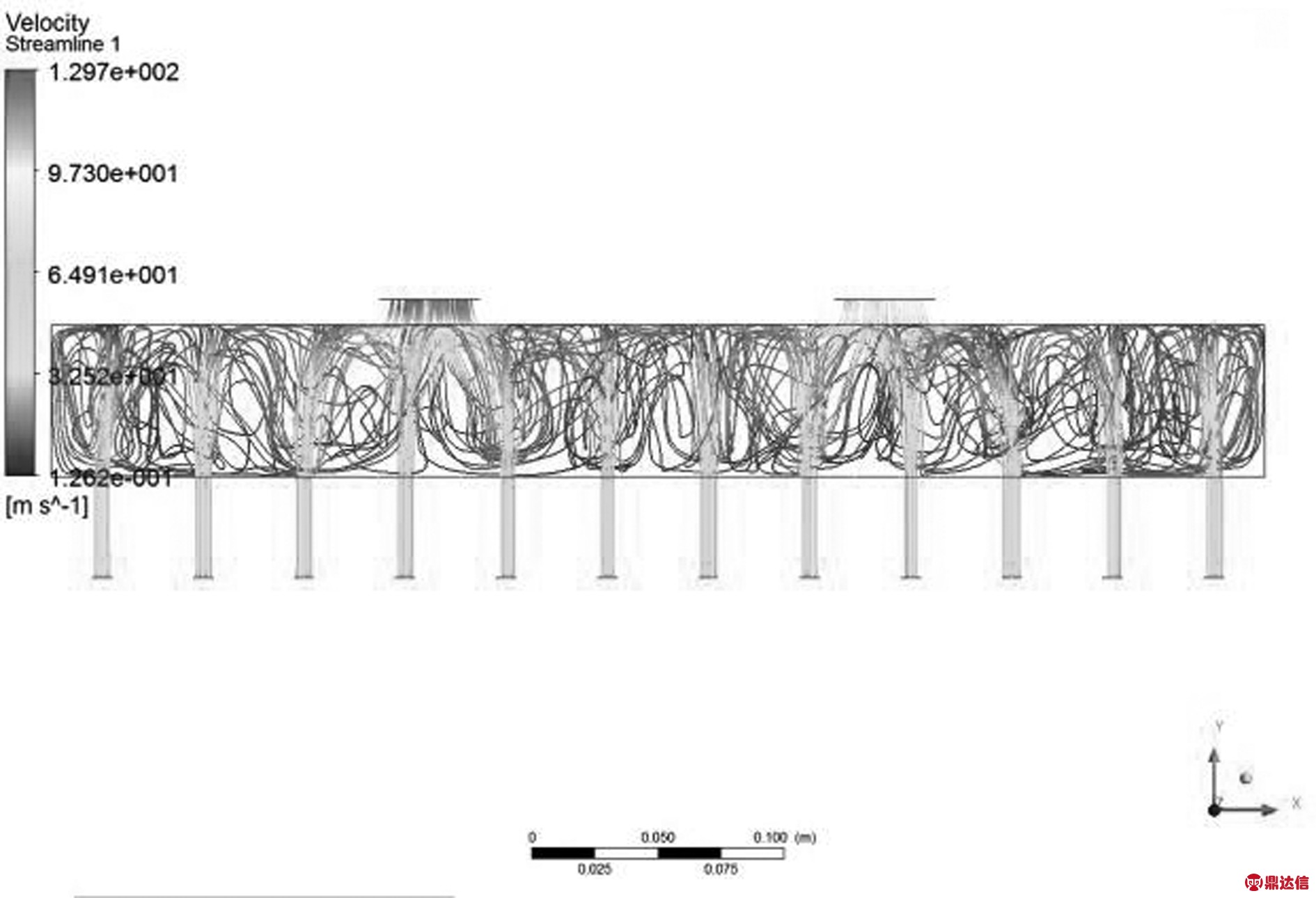

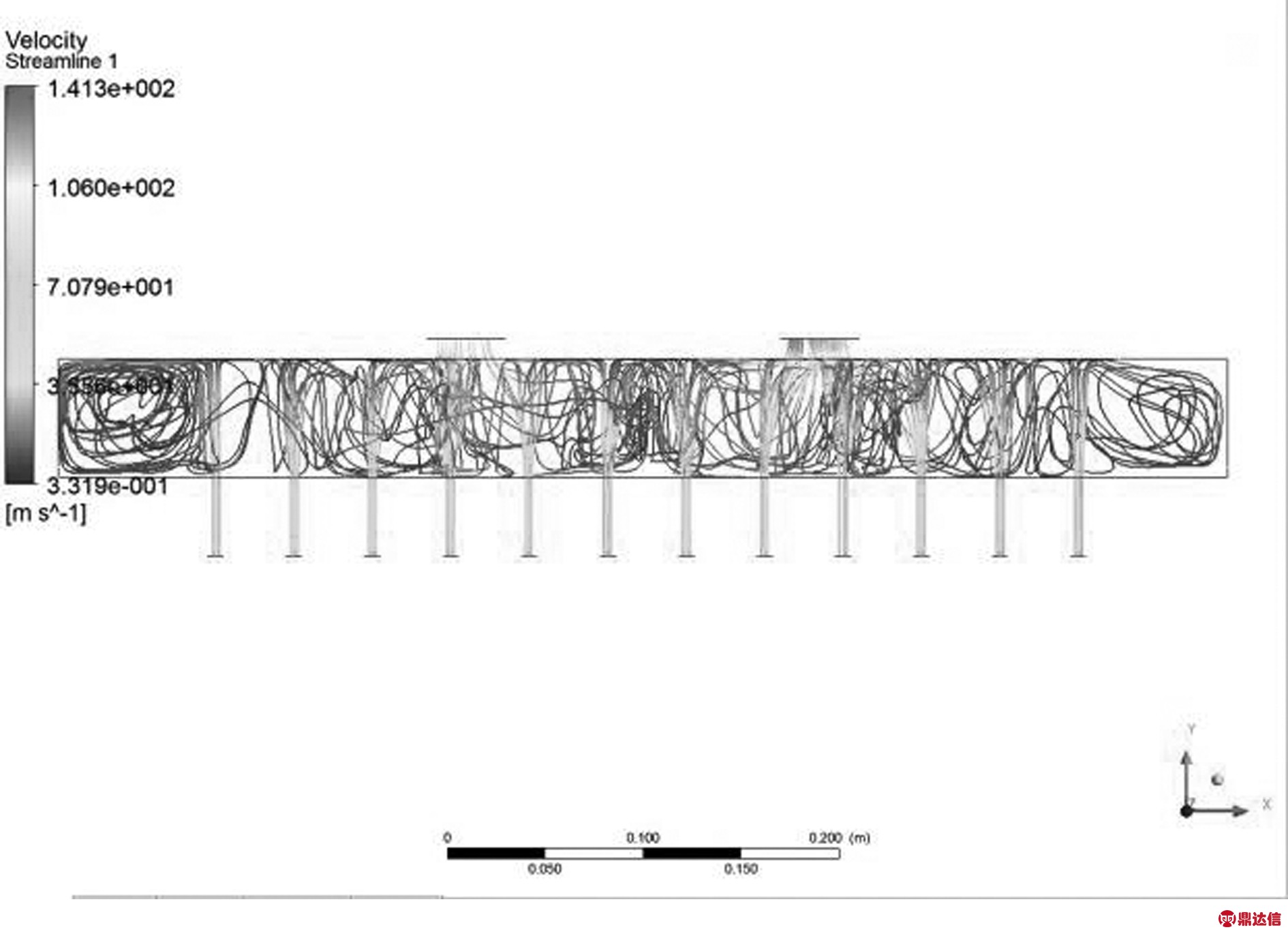

图3 试验6吸种盘流场分布云图及流线图
Fig．3 Fluid field and streamline distribution of test 6 plant
考虑将矩形吸盘气室腔体尽可能改小，减小吸嘴与吸气口的距离及涡流产生的空间，从而减小涡流的产生。气室过大有可能会造成漏气现象，影响流量和真空度，从而影响吸嘴的吸附性能。同时，应将矩形吸盘的的边角做圆形设计，使气流经过吸种盘边角时可以更平缓，以减少气室涡流的产生，从而使吸嘴气流更加稳定、通畅、均匀。
更改后的吸种盘对吸嘴的吸附性能是否有影响，可通过有限元仿真进行数值模拟对比，以进一步对吸种盘进行优化设计。
在200个结节中共有138个为良性结节，同时存在 62个为恶性结节，在所有的恶性结节中，其中共有54个为乳头状癌，2个是转移癌，4个是滤泡状腺癌，2个是髓样癌。
2.1 模型的建立与仿真
以试验6模型为基础，缩小气室腔体尺寸，更改后吸盘的尺寸为480mm(长)×220mm(宽)×60mm(高)。利用SolidWorks进行建模，分别对常见的矩形吸盘、圆形吸盘及带圆角的矩形吸盘进行建模(见图4)，之后转入workbench CFX模块进行有限元分析。假设吸嘴口流速均匀，所有壁面施加无滑移边界条件。吸嘴口环境选择压力为一个大气压，即101kPa，出口压力为真空度10kPa，绝对压力为91kPa，吸嘴口孔径为4mm，带圆角的矩形吸盘的圆角为30mm。
(a) 矩形吸盘

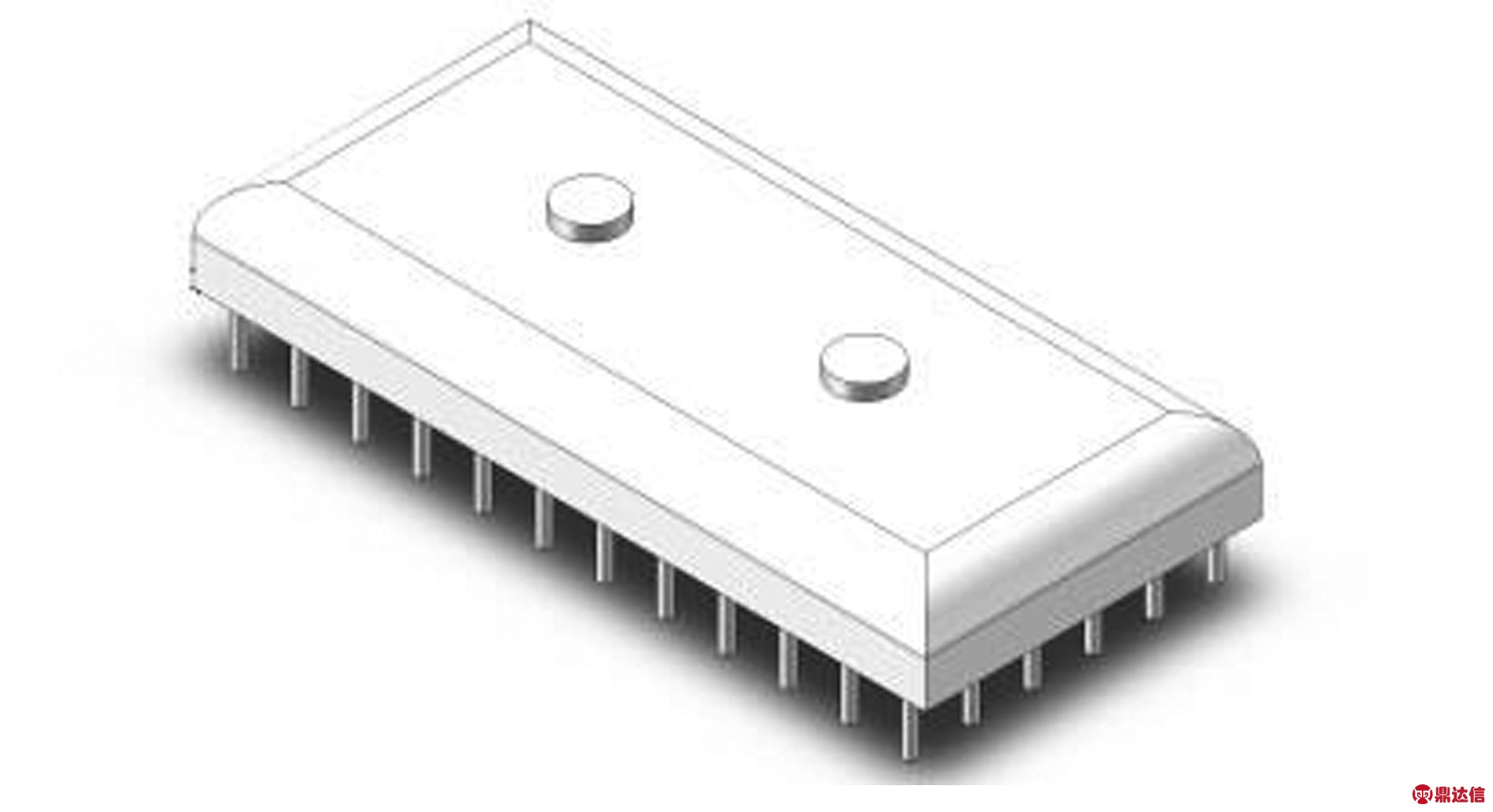

(b) 带圆角的矩形吸盘
(c) 圆顶形吸盘
图4 吸种盘三维结构视图
Fig．4 3D view structure of suction plate
2.2 仿真分析结果
市场对财会工作者的需求量日益增加，考核制度也越来越完善。但因为财会工作者职业素质、专业能力各不相同，使得各财务工作者综合能力也不尽相同，财会工作者在工作中一旦出现失误，就会对企业管理者决策的正确性产生影响。产生此种现象的主要原因可分为两个层面。
通过仿真试验可知：3种吸盘的吸嘴口平均流速差异不大(见表5)，故吸盘的形状对于吸嘴的吸附性能影响很小。
表5 仿真计算结果
Table 5 The numerical simulation result m/s
圆顶形吸盘矩形吸盘带圆角的矩形吸盘吸嘴口平均流速81．681．080．8
由图5可知：3种形状的吸盘的流场稳定性都较试验6模型有了提高，涡流现象已经大为改观，但矩形吸盘的直边角处仍有涡流的产生，圆形吸种盘以及带圆角的吸种盘内气流流道清晰，基本无涡流产生。考虑矩形吸盘加工较为方便，故优先选择将矩形吸盘的边角做圆形设计，以减少气室涡流的产生，从而使吸嘴气流更畅通，均匀。
(a) 带圆角的矩形吸盘
(b) 矩形吸盘
(c) 圆顶形吸盘

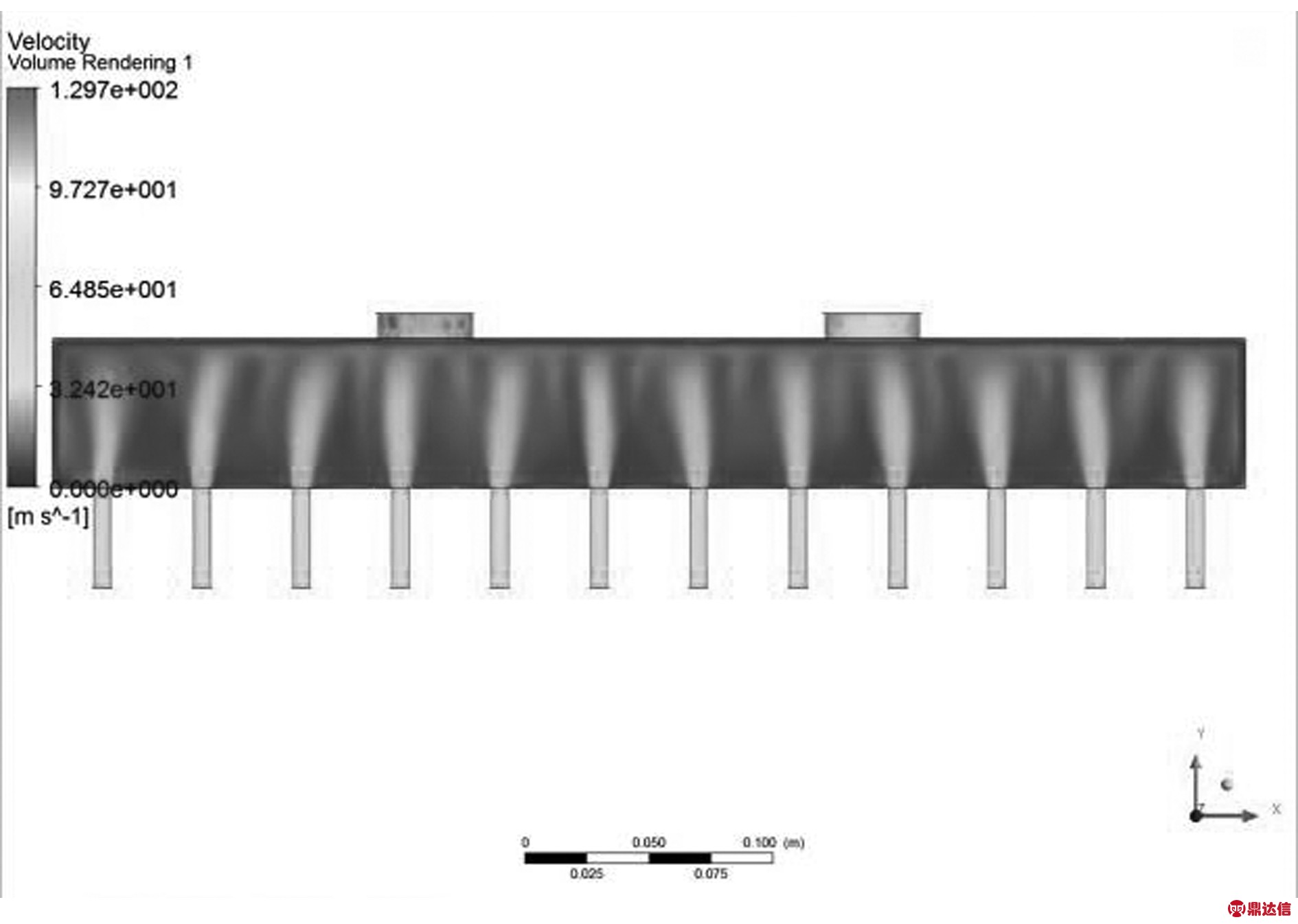

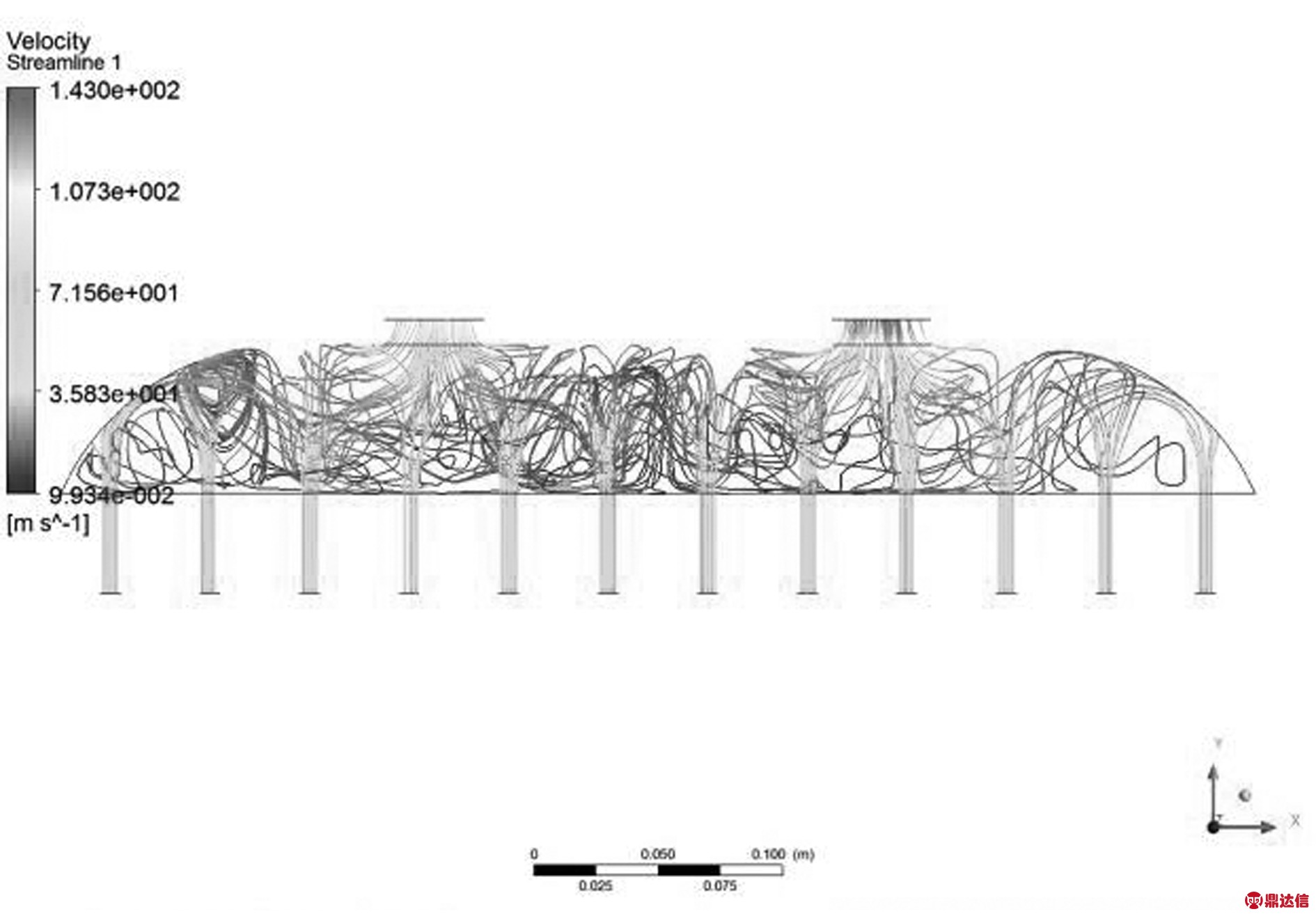

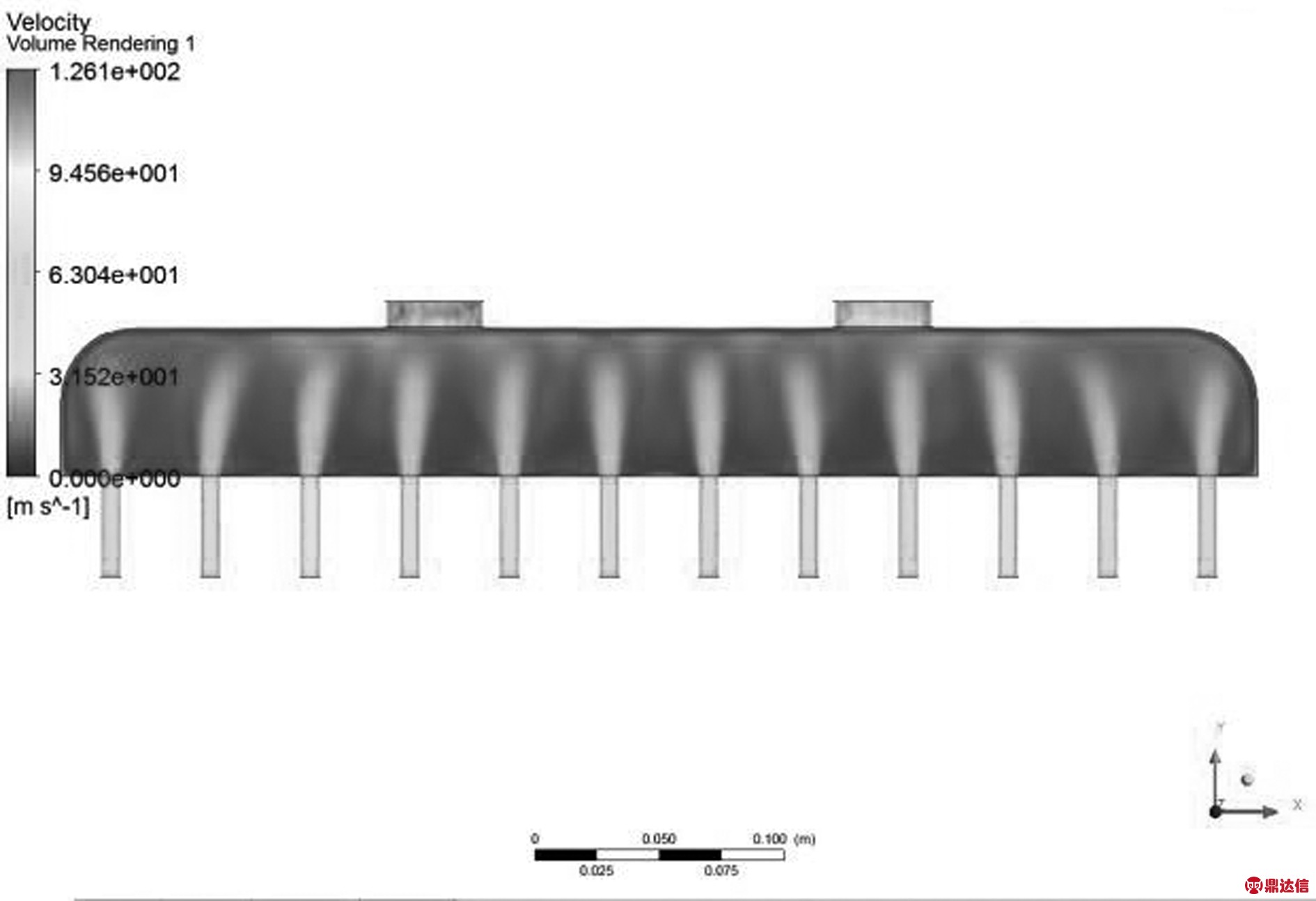

图5 吸种盘流场分布云图及流线图
Fig．5 Fluid field and streamline distribution
3 结论
1)通过比较得出因子重要性大小顺序为B吸气管口径>A气管接口类型>D真空度>C吸种盘厚度。其中，孔径、吸气口接口类型及真空度为主要影响因素，吸种盘厚度对吸嘴口流速影响很小。
2)相同孔径的情况下，吸气口为双孔的吸种盘不仅吸嘴可以增加流速，而且双孔类型的吸种盘流场分布都较单孔均匀，吸附效果更加稳定。
2.非单位参保人员。主要指自由职业者、灵活就业人员以及因各种原因离开单位以个人身份参保者，实行按年征收，由参保人到指定银行自行缴纳社会保险费。
3)同等条件下，圆顶形吸盘与矩形吸盘及带圆角
Interdecadal variations of Arctic sea ice and its interannual relationship with meteorological elements
的矩形吸盘吸嘴处的平均流速几乎相同；但矩形吸盘的直角边处会产生涡流，而圆顶形吸盘与带圆角的矩形吸盘的涡流很小，由于圆顶形吸盘相对难加工，所以优先选择带圆角的矩形吸盘。
4)基于CFX软件的吸盘流场数值模拟正交试验是一种快捷、直观的研究方法，与传统测点试验研究方法相比，能够大幅度提高试验研究效率和精度。
