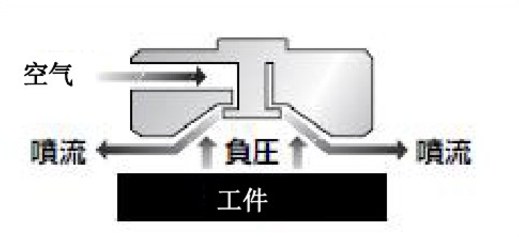

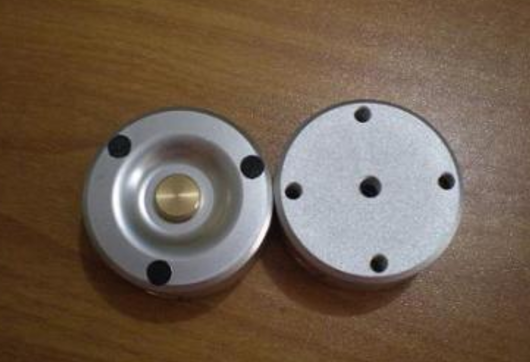

原理:非接触吸盘是利用伯努力原理,吸盘通过盘体和导流芯子的组合,在吸盘两个对应端面的中心线处形成一个上下导通的通孔,空气从通孔上端进入,再从吸盘另一端面的喷气口中喷出。
气体遇到工件后,自喷气口端面中心沿吸盘盘径向外水平方向迅速扩散,由压缩空气带走局部空气而形成一个密闭空间,使得中心区域及周边气压低于外部气压,由于空气流出前在腔体内部形成漩涡后沿水平方向向外均匀喷出,空气流出对工件的向下的作用力减到最小值,压力差形成的吸附力大于工件自身的重力和空气流出时对工件的向下的作用力之和,工件就被紧紧吸附在吸盘上。
优点:(1)非接触式的特点大大减少了对太阳能硅片工件的损伤以及吸附痕迹
(2)提升吸气能力,增加了对带孔PCB,布料,纸张等透气性产品的吸附能力
缺点:(1)耗气量偏大
(2)侧向吸附力较小
