摘 要：为了提高饲料生产企业的自动化控制技术，提高饲料品质，笔者根据自己多年从事饲料企业自动化控制技术的经验就LED显示屏的工作原理，通讯方式以及饲料生产车间引进LED显示屏的客观原因，安装位置，设置方法等问题谈谈自己的看法，希望对饲料企业的建设有所帮助。
关键词：通讯方式；以太网；串口；原料投料口；预混料投料口；打包秤
LED显示屏在广告行业，婚礼庆典中应用比较普遍，在饲料行业中从来没有应用过，但是随着近几年饲料工业技术的不断发展，自动化的水平也越来越高，以前那种低端的控制方案已渐渐不能满足生产的需要，故现在很多饲料企业中都开始引进LED显示屏。
1 引进LED显示屏的客观原因
饲料企业在以前的生产过程中原料投料人员，预混料投料人员与中控操作人员之间的沟通主要靠电话或对讲机，但是由于生产车间里的噪音比较大，投料人员与中控操作人员往往无法正常沟通，造成投错原料或者投错仓的情况时有发生，严重的影响了饲料品质。所以把LED显示屏安放在饲料生产车间的原料投料口，预混料投料口和打包口，在生产过程中中控操作人员把需要投的原料名称，重量等相关信息通过LED显示屏控制软件发送到显示屏上，投料人员根据显示屏上的信息来组织投料，这样就很好的解决了这个问题，大大提高了饲料的品质。
2 LED显示屏的工作原理
饲料生产车间中LED显示屏是一整套由软硬件组成的控制系统，主要包涵开关电源，LED发光源，控制卡以及控制软件（见图1），开关电源把AC220V交流电转换成DC5V后给发光源供电，控制卡控制LED发光源的显示信息。

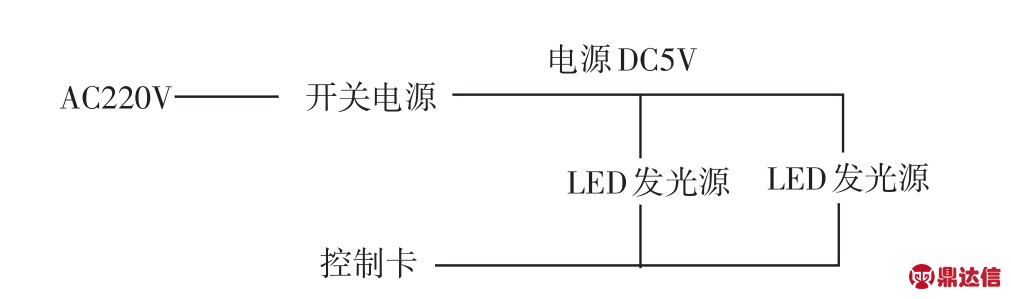

图1 工作原理
3 饲料车间中LED显示屏的通讯方式
中控电脑通过以太网或RS485等不同的通讯方式和车间里各个LED显示屏建立通讯，达到控制LED显示屏显示不同内容的目的。
3.1 以太网通讯方式
以太网是当今现有局域网采用的最通用的通信协议标准，饲料车间利用以太网技术把中控电脑，网络交换机（普通TP-link或D-link都可），各LED显示屏构成一个小型局域网（见图2）。

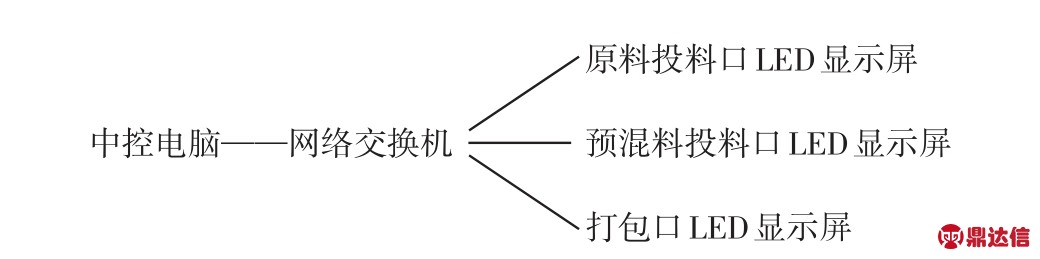

图2 以太网控制方式
3.2 串口通讯控制方式
串口通讯控制方式目前使用比较普遍的是RS232和RS485控制。首先在中控电脑中安装一块串口通讯扩展卡，利用扩展卡增加的串口分别和各LED显示屏进行通讯（见图3）。

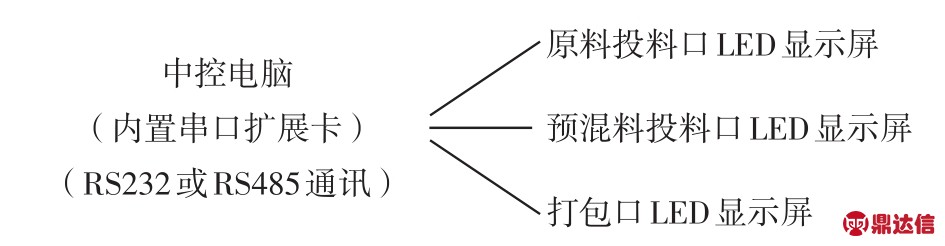

图3 串口通讯控制方式
4 饲料车间中LED显示屏的安装位置以及设置方法
目前在饲料车间中安装的地方包括原料投料口、预混料投料口和打包口。
首先，要对LED显示屏建立通讯。
其次，利用控制软件对控制卡进行设置（见图4）。设置内容包括：显示屏的通讯模式、显示高度、屏型等与LED显示屏显示有关的参数。

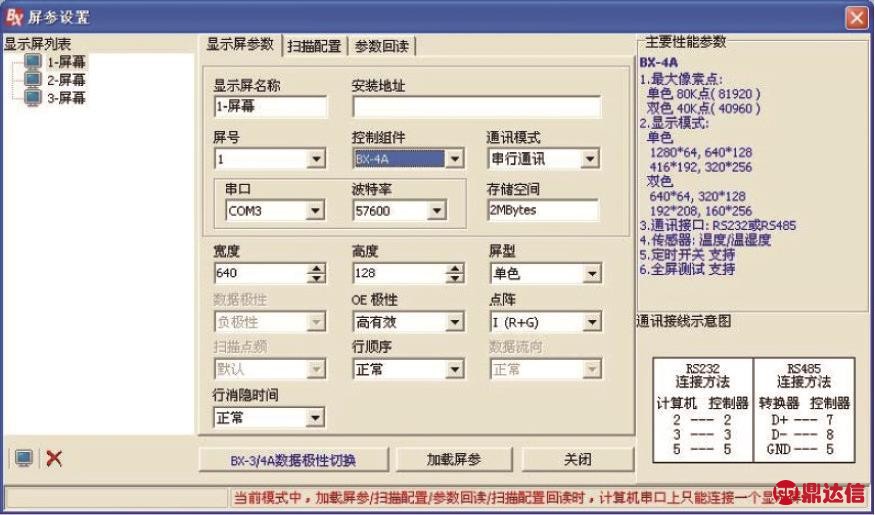

图4 通讯设置
5 各个投料口的具体工作方法
5.1 首先要根据显示屏里面的控制卡通讯协议进行编程，等到原料投料口的LED显示屏与中控电脑通讯成功后，中控室操作人员就可以发送指令了，当旋转分配器指向某个固定的待粉碎仓或者配料仓后，系统会把这个仓相应的参数（如仓号，仓容，重量，以及该仓目前储存的原料）发送到显示屏上（见图5），投料工人根据显示屏显示的信息组织投料。

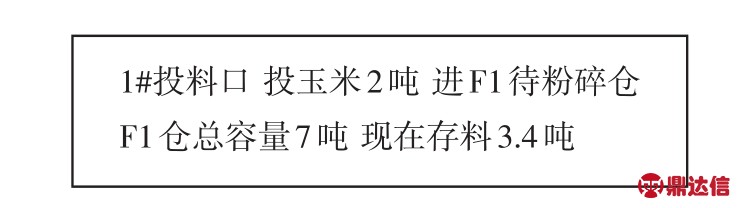

图5 原料投料口显示屏显示内容
5.2 预混料投料口安装显示屏的方式和原料投料口的差不多，当配料系统开始配料的时候系统会把正在配料生产的配方，预混料的总批次，当前批次以及与之相关的信息及时的发送到显示屏上（见图6），当预混料投料工人接受到可以投料的信号后就可以组织投料了。

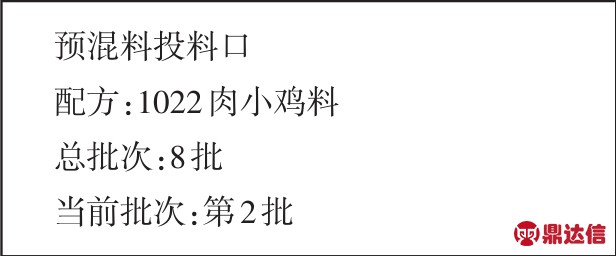

图6 预混料投料口显示屏显示内容
5.3 打包秤打包口安装显示屏的方式和原料投料口的差不多，LED屏设置完成后当需要打包的时候中控员把成品仓的成品名称发送到显示屏上（见图7），打包工人根据相关信息组织打包。

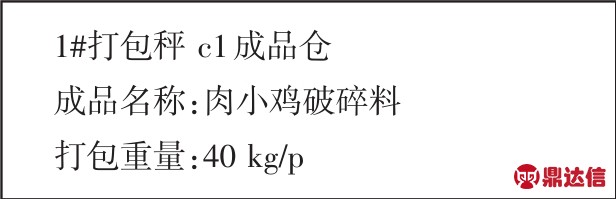

图7 打包口显示屏显示内容
6 结语
LED显示屏是一款价廉物美的控制系统，所以在不久的将来将逐步推广，对于提高饲料生产企业的自动化控制技术。维护饲料品质，推动饲料行业科学技术的发展具有积极的意义。
