基于Kinect体感识别技术在LED显示屏上的应用

1 引言

体感互动是通过硬件互动设备、体感互动系统软件以及三维数字内容，来感应站在窗口前的观看者，当观看者的动作发生变化时，窗口显示的画面同时发生变化。

体感互动应用在LED显示屏上的优势：

（1）体现业主的高科技性、前沿性、信息性、比传统展示更有优势。

（2）集趣味性、观赏性、艺术性、文化性、科技性、人性化于一体。

（3）当参与者走近，系统自动感应并友好互动。增加参与者在展厅的停留时间。

（4）人机交互的互动方式和互动内容可吸引参与者自发参与，并引起围观。使展项成为参与者体验和关注的热点。

2 系统功能介绍

整套系统包含了Kinect感应器、控制处理计算机、LED显示屏三大部分。

Kinect 是微软推出的一款体感设备，并配有Windows开发包。Kinect感应器是一个外型类似网络摄影机的装置。Kinect有三个镜头，中间的镜头是 RGB 彩色摄影机，左右两边镜头则分别为红外线发射器和红外线 CMOS 摄影机所构成的3D结构光深度感应器。Kinect还搭配了追焦技术，底座马达会随着对焦物体移动跟着转动。Kinect也内建阵列式麦克风，由多组麦克风同时收音，比对后消除杂音。

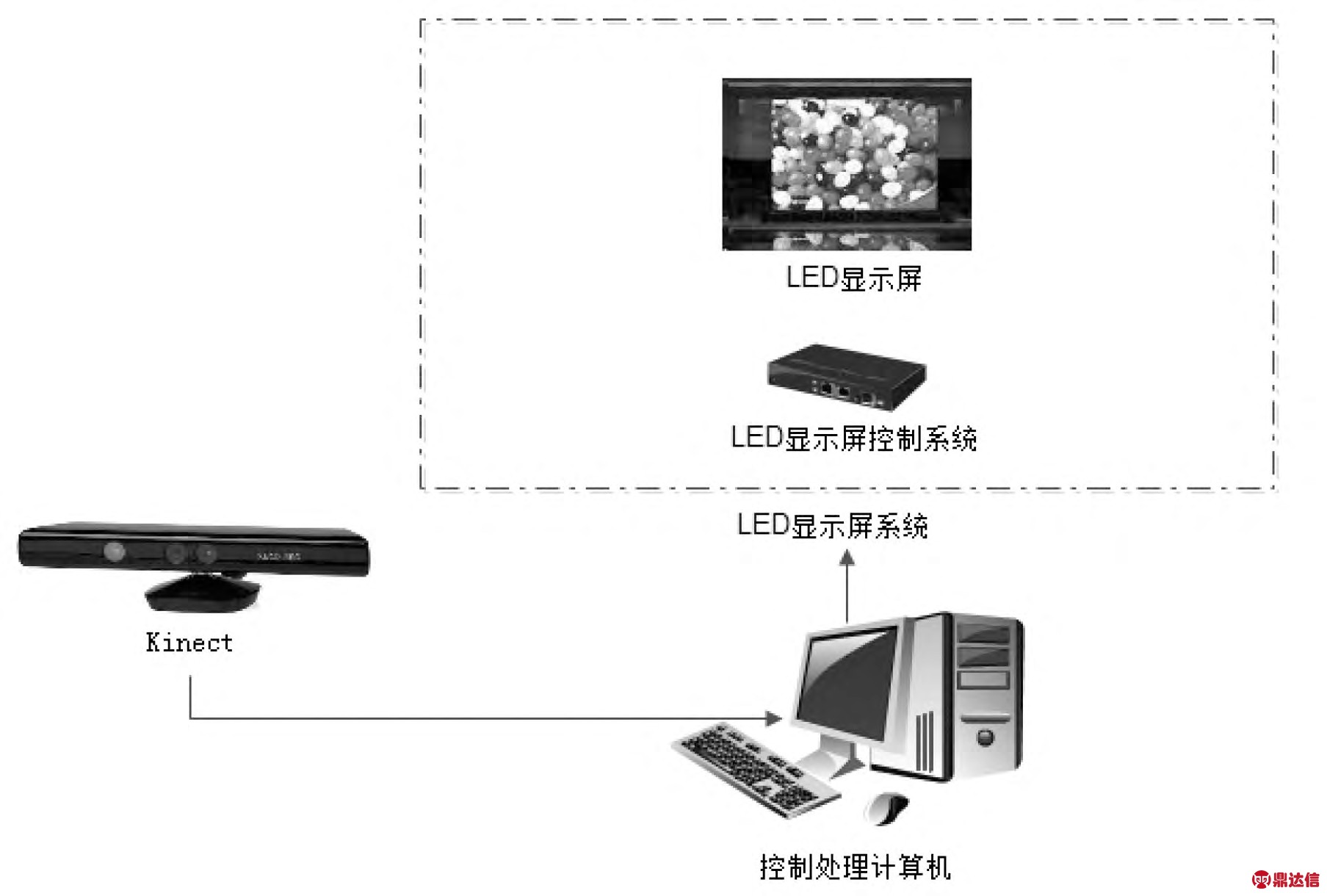

图1 系统框图

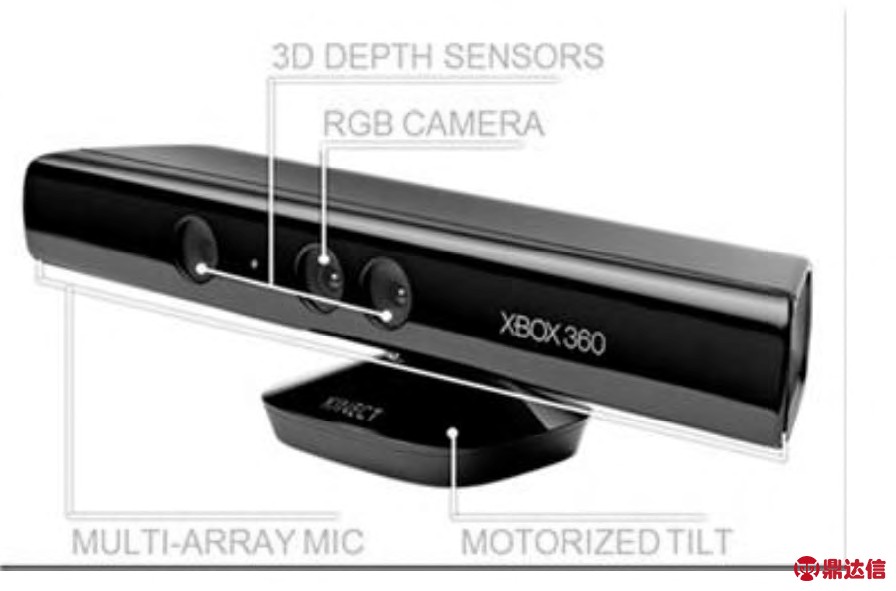

图2 Kinect感应器

控制处理计算机负责接收Kinect的数据，处理这些数据将它与库中的标志姿势对比判断，做出相应的响应，并将相对应的视频送往显示屏播放。

LED显示屏 一块普通的LED全彩显示屏，只要是同步控制方式即可。

3 简单POSE识别举例

挥手是最简单最基本的手势。使用算法方法能够很容易识别这一手势，但是之前讲到的任何方法也能够使用。虽然挥手是一个很简单的手势，但是如何使用代码来识别这一手势呢？读者可以在镜子前做向自己挥手，然后仔细观察手的运动，尤其注意观察手和胳膊之间的关系。继续观察手和胳膊之间的关系，然后观察在做这个手势时身体的整个姿势。有些人保持身体和胳膊的不动，使用手腕左右移动来挥手。有些人保持身体和胳膊不动使用手腕前后移动来挥手。可以通过观察这些姿势来了解其他各种不同挥手的方式。

挥手动作定义为：从胳膊开始到肘部弯曲。用户以胳膊肘为原点来回移动前臂，移动平面和肩部在一个平面上，并且胳膊和地面保持平行,在手势的中部，前臂垂直于后臂和地面。下图展示了这一姿势。

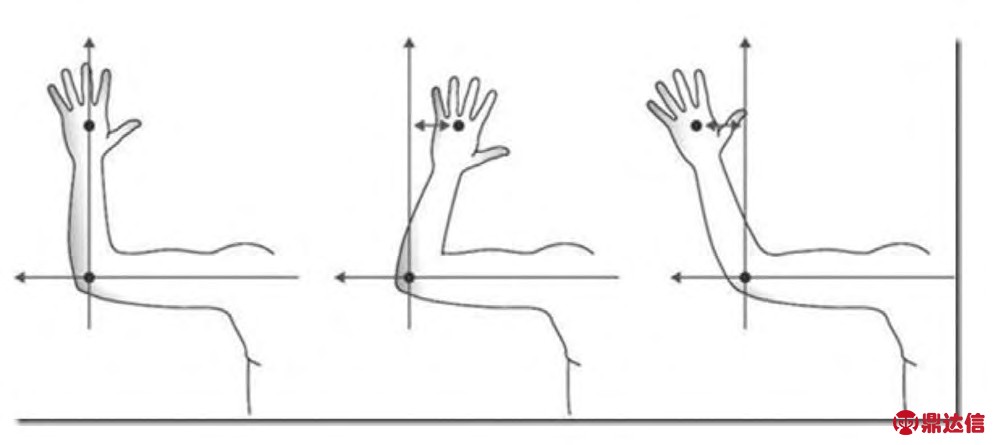

图3 挥手动作特征示意图

从图中可以观察得出一些规律，第一个规律就是，手和手腕都是在肘部和肩部之上的，这也是大多是挥手动作的特征。这也是我们识别挥手这一手势的第一个标准。

第一幅图展示了挥手这一姿势的中间位置，前臂和后臂垂直。如果用户手臂改变了这种关系，前臂在垂直线左边或者右边，我们则认为这是该手势的一个片段。对于挥手这一姿势，每一个姿势片段必须来回重复多次，否则就不是一个完整的手势。这一运动规律就是我们的第二个准则：当某一手势是挥手时，手或者手腕，必须在中间姿势的左右来回重复特定的次数。使用这两点通过观察得到的规律，我们可以通过算法建立算法准则，来识别挥动手势了。

算法通过计算手离开中间姿势区域的次数。中间区域是一个以胳膊肘为原点并给予一定阈值的区域。算法也需要用户在一定的时间段内完成这个手势，否则识别就会失败。这里定义的挥动手势识别算法只是一个单独的算法，不包含在一个多层的手势识别系统内。算法维护自身的状态，并在识别完成时以事件形式告知用户识别结果。挥动识别监视多个用户以及两双手的挥动手势。识别算法计算新产生的每一帧骨骼数据，因此必须记录这些识别的状态。

记录手势识别状态的两个枚举和一个结构。第一个名为WavePosition[1]的枚举用来定义手在挥手这一动作中的不同位置。手势识别类使用WaveGestureState枚举来追踪每一个用户的手的状态。WaveGestureTracker[1]结构用来保存手势识别中所需要的数据。他有一个Reset方法，当用户的手达不到挥手这一手势的基本动作条件时，比如当手在胳膊肘以下时，可调用Reset方法来重置手势识别中所用到的数据。

手势识别类的最基本结构：它定义了五个常量：中间区域阈值，手势动作持续时间，手势离开中间区域左右移动次数，以及左手和右手标识常量。这些常量应该作为配置文件的配置项存储，在这里为了简便，所以以常量声明。WaveGestureTracker数组保存每一个可能的游戏者的双手的手势的识别结果。当挥手这一手势探测到了之后，触发GestureDetected事件。

当主程序接收到一个新的数据帧时，就调用WaveGesture的Update方法。该方法循环遍历每一个用户的骨骼数据帧，然后调用TrackWave方法对左右手进行挥手姿势识别。当骨骼数据不在追踪状态时，重置手势识别状态。

挥手姿势识别的主要逻辑方法TrackWave的主体部分。它验证我们先前定义的构成挥手姿势的条件，并更新手势识别的状态。方法识别左手或者右手的手势，第一个条件是验证，手和肘关节点是否处于追踪状态。如果这两个关节点信息不可用，则重置追踪状态，否则进行下一步的验证。

如果姿势持续时间超过阈值且还没有进入到下一步骤，在姿势追踪超时，重置追踪数据。下一个验证手部关节点是否在肘关节点之上。如果不是，则根据当前的追踪状态，挥手姿势识别失败或者重置识别条件。如果手部关节点在Y轴上且高于肘部关节点，方法继续判断手在Y轴上相对于肘关节的位置。调用UpdatePosition方法并传入合适的手关节点所处的位置。更新手关节点位置之后，最后判断定义的重复次数是否满足，如果满足这些条件，挥手这一手势识别成功，触发GetstureDetected事件。

唯一需要注意的是UpdatePosition方法。TrackWave调用该方法判断手的位置已经移动。他的最主要目的是更新CurrentPosition和Timestamp属性，该方法也负责更新InterationCount字段合InPorgress状态。

完成上述步骤就可以实现挥动手势识别的逻辑了。LED显示屏播放正常视频，当人在Kinect 前完成挥手动作，LED显示屏可以播放一段特定的视频，至此一个简单的互动完成。

4 结束语

本文提出了基于Kinect传感器实现LED显示屏互动的方案。深入开发的话，可以完成一些较为复杂动作的识别，以达到人机互动的效果。体感识别技术运用在LED显示屏这一领域可以拓展新的细分市场，具有广阔的实际应用前景。
