论鼎达信真空发生器选型和原理的介绍

关于真空发生器选型：

一、单级真空发生器：

单级真空发生器就是单喷嘴真空发生器。有普通单喷嘴真空发生器、线性真空发生器和集成式真空发生器之分。普通单喷嘴真空发生器相对于线性真空发生器体积稍大，流量也稍大，相对于多级真空发生器流量又是偏小的。线性真空发生器体积最小，流量也最小，通常被接在气管的中间。集成式真空发生器是为了进一步压缩体积和减少气管的故障率而开发的。它一般由单级真空发生器、真空过滤器、消*音器、真空产生电磁开关、压缩空气反吹电磁开关、具有真空度设定功能的压力感应器、带标准接口的数字信号线等几部分构成。这些真空发生器都被广泛应用于电子，汽车等领域的自动化流水线上。

特点：

1.介质：空气

2.无需润滑。

3.供气压强：0.4MPa~0.6MPa

4.工作温度：0℃~60℃

二、多级真空发生器：

一般为三喷嘴串并联真空发生器。其特点是节省压缩空气，结构合理的多级真空发生器其空气消耗量与真空抽气量之比可达1:3。

单只三级喷嘴的特点：

1.初始真空流量可达354升/分钟。

2.最大供气压强为0.7MPa。

3.最大真空度为-950mbar。

4.抽取1升空气时，到达最大真空度的时间为2.4秒。

5.正常工作温度范围是-10℃~80℃。

6.应用领域很广泛。

真空发生器原理介绍:

真空发生器用空压机产生的压缩空气(4-6bar)来驱动，能产生最大-100.8kPa的真空度。广泛适用于真空系统，给真空自动化领域带来革命。

真空发生器工作原理:

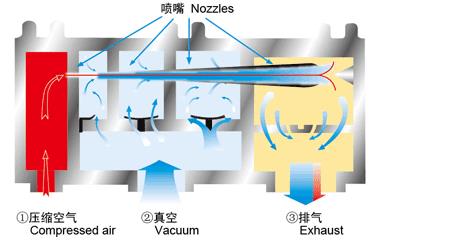

如上图所示,其工作原理是压缩空气从口①进入后，通过一个以上的真空腔室从排气口③排出。喷嘴间产生的文丘里现象使各腔室形成真空。当各真空腔室一体化到口②后，空气就会从口②吸入。

真空发生器的选定方法：

1.真空发生器的流量大小是指在一个标准大气压下，真空口完全开放时的空气吸入量。

2.这时的吸入流量也叫置换流量或体积流量。单位以标准升每分钟、标准立方英尺每分钟或标准立方米每小时来表示。

3.选真空发生器的三要素:真空流量(L/min)，真空度(bar)和实际用途。

4.真空发生器的流量计算公式：

S = 2.303*(V/T)*Log(P1/P2)

S:真空流量(L/min)

V: 吸盘入口处到真空发生器的总体积(L)

T:到达最大真空度的时间(Min)

P1:初始大气压强(Bar)

P2:最大真空度(Bar)

真空发生器的优点：

1.用压缩空气驱动产生真空。无需用电，可用于防爆区域。

2.不发热。正常工作温度为-20℃～+120℃。

3.节约能源。压缩空气消耗量和真空抽气量的比最大可达1:3。安装节流阀后，可实现节约压缩空气和降低真空度。

4.体积小，重量轻。易于安装在狭小的空间内。

5.低噪音。与同等流量的真空泵相比，噪音只有53dB～56dB。

6.无振动。广泛用于需要避免震动的空间内。

7.无需润滑，极少故障隐患。因而无需维护，不像马达驱动的真空泵那样需要定期保养。

8.反应速度快，适合于频繁启动的场合。相对应真空泵反应速度就很慢。

9.环境适应性强。耐腐蚀材料制造的真空发生器适用于腐蚀性和危险性的环境。

10.可供选择的流量和真空度多。流量范围8L/min~11928L/min。最大真空度可达-100.8kPa(-756mmHg)。

11.成本低。相当于同等流量的真空泵价格的三分之一左右。并且存有大量现货。
