在现实的网络环境中，两台相同交换机之间往往是由多个链路链接而成，就是把多个链路聚合在一起当成一条链路进行使用，这就是所谓的链路聚合。链路聚合的目的是提高交换机之间的链接带宽，提高网络传输的效率。网络中链路聚合的引入，不仅提高网络的带宽，而且能提高网络链接的可靠性，但同时这种冗余链路的引入也带来了诸多的问题，很容易造成网路进入到死循环状态，造成整个网络瘫痪。因此，在网络环境中如果使用链路聚合，就必须在交换机上进行链路聚合的配置，提高带宽、可靠性的同时，避免造成网络瘫痪。
1.链路聚合
所谓的链路聚合，实际上就是把多个链路聚合到一起作为一条链路进行使用。多个链路聚合之后的带宽是原来多个链路带宽之和，显著提高整个网络的传输速度，并且提高了网络之间连接的可靠性（程庆梅，创建高级交换型互联网：北京机械工业出版社，2010）。
2.链路聚合应用环境
两个办公楼分别使用一台交换机提供多个终端，两个办公楼的交换机之间使用一根网线进行级联。如果各个终端提供的是100M的带宽，并且交换机之间的带宽也是100M，当两个办公楼之间需要大量数据传输时，100M带宽显然不足，造成网路传输速率明显下降。链接两个交换机之间的唯一的一根网线由于各种因素造成接触不良甚至断开，造成的结果是两个办公楼之间网路中断，无法进行通信。针对这样的情况，解决的办法是用千兆网代替原来的百兆网，端口模块、线缆等设备都要进行升级改造，这样会增加网路成本。另外一种方法是引入链路聚合技术，只需要在两台交换机之间连接多根网线即可，例如可以将5根100M的网线聚合成一个链路，这样在全双工的情况下此链路就可以达到1000M的带宽，这种方式在不改变原来网络的情况下可以达到千兆的带宽，比较经济实惠。
3.交换机链路聚合实训的配置
3.1 交换机链路聚合实训目标
在构造的高级交换型局域网环境中，为了保证交换机与交换机之间数据交换的可靠性和高带宽的需求，引入了链路聚合的技术，在高级交换型局域网中，往往把两个或多个低带宽的交换机端口捆绑在一起形成一条高带宽的逻辑链路，形成的逻辑链路能够达到原来端口几倍的数据交换能力（程庆梅，路由型与交换型互联网基础：北京机械工业出版社，2010）。
3.2 交换机链路聚合实训设备
交换机DCRS-5650-52CT 2台；PC机2台；Console线2根；直通网线2-8根。

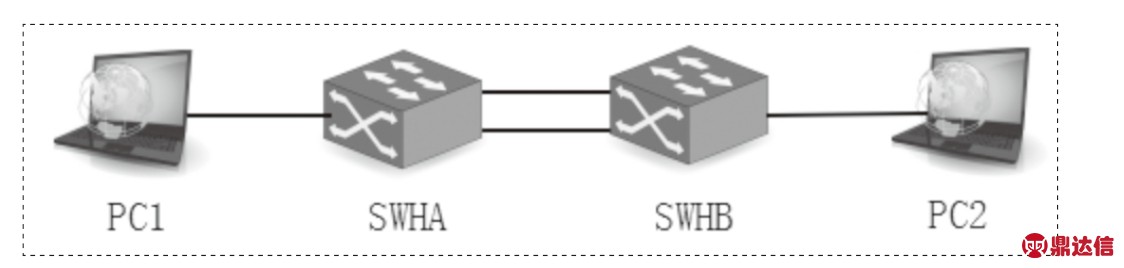

3.3 交换机链路聚合实训拓扑结构
3.4 链路聚合实训交换机和PC机的配置
(1)交换机IP、Mask和端口设置：
交换机A：IP为192.168.1.11，子网掩码为255.255.255.0，端口1、2号配置为Trunking端口。
交换机B：IP为192.168.1.22，子网掩码为255.255.255.0，端口3、4号配置为Trunking端口。
(2)PC机IP、Mask和端口设置：
PC1的IP：192.168.1.101，子网掩码为255.255.255.0，连接交换机A的23端口。
PC2的IP：192.168.1.102，子网掩码为255.255.255.0，连接交换机B的24端口。
(3)网线连接：
交换机A的1号端口链接交换机B的3号端口；交换机A的2号端口链接交换机B的4号端口；交换机A的24号端口链接PC1；交换机B的23号端口链接PC2。
3.5 交换机链路聚合实训步骤
步骤1：按网络拓扑结构连接网线和Console线，恢复交换机出厂配置，在交换机上启用生成树协议，防止广播风暴的发生。
配置交换机A：
switch#config ！进入全局配置模式
switch(Config)#hostname SWHA ！把交换机改名为SWHA
SWHA (Config)#interface vlan 1 ！进入VLAN 1
SWHA (Config-If-Vlan1)#ip address 192.168.1.11 255.255.255.0 ！配置IP和MASK
SWHA (Config-If-Vlan1)#no shutdown ！激活VLAN 1
SWHA (Config-If-Vlan1)#exit
SWHA(Config)#spanning-tree ！在交换机A上启用生成树协议
SWHA (Config)#
配置交换机B：
switch#config ！进入全局配置模式
switch(Config)#hostname SWHB ！把交换机改名为SWHA
SWHB (Config)#interface vlan 1 ！进入VLAN 1
SWHB (Config-If-Vlan1)#ip address 192.168.1.22 255.255.255.0！配置IP和MASK
SWHB (Config-If-Vlan1)#no shutdown ！激活VLAN 1
SWHB (Config-If-Vlan1)#exit
SWHB(Config)#spanning-tree ！在交换机B上启用生成树协议
SWHB (Config)#
步骤2：创建Port Group，设置流量分担方式
配置交换机A：
SWHA (Config)#port-group 1
SWHA (Config)#
配置交换机B：
SWHB (Config)#port-group 2
SWHB (Config)#
步骤3：手动生成交换机链路聚合组
配置交换机A：
SWHA (Config)#interface ethernet 0/0/1-2
SWHA (Config-Port-Range)#port-group 1 mode on
SWHA (Config-Port-Range)#exit
SWHA (Config)#interface port-channel 1
SWHA (Config-If-Port-Channel 1)#
配置交换机B：
SWHB (Config)#interface ethernet 0/0/3-4
SWHB (Config-Port-Range)#port-group 2 mode on
SWHB (Config-Port-Range)#exit
SWHB (Config)#interface port-channel 2
SWHB (Config-If-Port-Channel 2)#
步骤4：动态生成交换机链路聚合组
配置交换机A：
SWHA (Config)#interface ethernet 0/0/1-2
SWHA (Config-Port-Range)#port-group 1 mode active
SWHA (Config-Port-Range)#exit
SWHA (Config)#interface port-channel 1
SWHA (Config-If-Port-Channel 1)#
配置交换机B：
SWHB (Config)#interface ethernet 0/0/3-4
SWHB (Config-Port-Range)#port-group 2 mode passive
SWHB (Config-Port-Range)#exit
SWHB (Config)#interface port-channel 2
SWHB (Config-If-Port-Channel 2)#
步骤5：使用Ping命令验证配置
PC1 Ping PC2能够平通，说明链路聚合连接正确，交换机及PC机配置正常，达到提高交换机端口带宽和链接可靠性的目的，提高整个网络的传输效率。
4.结语
通过在交换机中进行链路聚合的配置和应用，其目的是让学生掌握链路聚合的基本工作原理和配置方法，通过实训的配置过程对链路聚合的结果得到验证，从而能够帮助我们在建设和构建网络过程中达到可靠、安全、高效的高级交换型网络。
