摘 要：本文详述了H3C交换机VLAN的配置方法，简要介绍了VLAN技术的发展，以及VLAN的划分方法和VLAN的端口配置，并通过实际的实验，验证了VLAN在H3C交换机上配置的正确性。
关键词：VLAN；H3C；局域网
VLAN（Virtual Local Area Network，虚拟局域网）技术主要解决交换机在进行局域网互连时无法限制广播的问题。
1 VLAN技术简介
1.1 VLAN产生背景
在交换式以太网中，由于交换机所有的端口都处于同一广播域内，导致一台计算机发送的广播帧，局域网中所有的交换机都能够接收到，使局域网中的有限网络资源被无用的广播信息所占用，从而导致网络带宽资源被极大的浪费。
在1999年IEEE协会颁布了用于标准化VLAN实现方案的802.1Q协议，它实现了在二层交换机进行广播域的划分。VLAN技术可以把一个物理局域网划分成多个VLAN，每个VLAN就是一个广播域，VLAN内的主机间可以互通，而不同VLAN的主机则不能直接互通，这样，广播数据帧被限制在一个VLAN内。
1.2 VLAN技术原理
在VLAN技术中，通过给以太网帧附加一个标签（Tag）来标记这个以太网帧能够在哪个VLAN中传播。这样，交换机在转发数据帧时，不仅要查找MAC地址来决定转发到哪个端口，还要检查端口上的VLAN标签是否匹配。VLAN标签是由交换机端口在数据帧进入交换机时添加的，这样，VLAN对终端主机是透明的，终端主机不需要知道网络中VLAN是如何划分的，也不需要识别带有VLAN标签的以太网帧，所有操作都由交换机来完成。
1.3 VLAN划分
基于端口的VLAN划分是最常应用的一种VLAN划分方法，本文的配置方法是基于端口的VLAN划分。这种划分VLAN的方法是根据以太网交换机的交换端口来划分的，将指定端口加入到指定VLAN中后，该端口就可以转发指定VLAN的数据帧了。
2 H3C交换机VLAN端口类型
一般情况下，交换机端口都属于一个默认的VLAN，都有一个默认的VLAN-ID，统称为端口默认VLAN，又称为PVID。
2.1 Access链路类型端口
只允许默认VLAN的以太网帧通过的端口称为Access链路类型端口。
2.2 Trunk链路类型端口
在转发数据帧时，不对VLAN标签进行剥离操作的端口称为Trunk链路类型端口。
2.3 Hybrid链路类型端口
Hybrid链路类型端口可以接收和发送多个VLAN的数据帧，同时还能够指定对任何VLAN帧进行剥离标签操作。
3 VLAN在H3C交换机上的实现

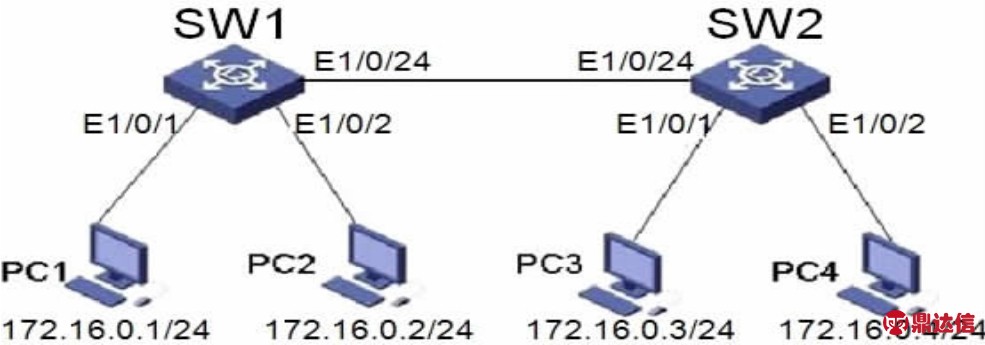

交换机SW1和SW2通过Ethernet1/0/24连接，SW1接两台终端，SW2接两台终端，拓扑图如图1所示。
3.1 配置Access链路端口
图1中，在SW1和SW2上创建VLAN10和VLAN20，配置PC1和PC3属于VLAN10，PC2和PC4属于VLAN20，配置如下：
[SW1]vlan 10
[SW1-vlan10]port e1/0/1
[SW1]vlan 20
[SW1-vlan20]port e1/0/1
SW2配置同SW1相同。配置后发现四台终端互相不能ping通，说明VLAN设置成功。
3.2 配置Trunk链路端口
图1
在4.1的配置基础上，继续在SW1和SW2上配置Ethernet1/0/24为Trunk链路端口，并设置允许需要的VLAN数据帧通过。
[SW1]interface e1/0/24
[SW1-e1/0/24]port link-type trunk
[SW1-e1/0/24]port trunk permit vlan all
SW2上的配置与SW1相同。配置后发现，PC1和PC3能互相ping通，PC2和PC4能互相ping通，说明Trunk链路端口设置成功。
3.3 配置Hybrid链路端口
3.3.1 配置PC属于不同的VLAN
在4.2的基础上，配置PC1、PC2、PC3、PC4分别属于VLAN10、VLAN20、VLAN30、VLAN40， 同时在SW1中增加VLAN30 和VLAN40，在SW2中增加VLAN10和VLAN20。SW2配置如下：
[SW2]vlan30
[SW2-vlan30]port e1/0/1
[SW2]vlan 40
[SW2-vlan40]port e1/0/2
3.3.2 配置Hybrid链路端口
在SW1上配置端口Ethernet1/0/1为Hybrid端口，并允许VLAN30、VLAN40的报文以untagged方式通过，配置如下：
[SW1]interface e1/0/1
[SW1-e1/0/1]port link-type hybrid
[SW1-e1/0/1]port hybrid vlan 3040 untagged
在SW1上配置端口Ethernet1/0/2为Hybrid端口，并允许VLAN30、VLAN40的报文以untagged方式通过，配置同上。
在SW2上配置端口Ethernet1/0/1为Hybrid端口，并允许VLAN10、VLAN20、VLAN40的报文以untagged方式通过：
[SW2]interface e1/0/1
[SW2-e1/0/1]port link-type hybrid
[SW2-e1/0/1]port hybrid vlan 102040 untagged
在SW2上配置端口Ethernet1/0/2为Hybrid端口，并允许VLAN10、VLAN30、VLAN40的报文以untagged方式通过，配置同上。
设置完成后，测试连通性，结果如下：PC1和PC2不能互通，PC1和PC3能互通，PC1和PC4能互通，PC2和PC3能互通，PC2和PC4能互通，PC3和PC4能互通，说明Hybrid链路端口设置成功。
