[摘 要] 通过多个交换机缩容工程实践，给出了实施过程中，如何减少改跳配线工作量；如何快速编制缩容资料；如何灵活分批修改数据；如何清除残留数据干扰；如何躲避动态数据影响等问题的解决办法和技巧。
[关键词] 交换机；缩容；瓶颈；技巧
1．引言
节约资源和保护环境是我国的一项基本国策。电信行业用高效节能的新技术设备，取代传统语音交换机已成为必然趋势。近几年实施的“光进铜退工程”就是固网改造更新的主旋律。这一时期，考虑到充分有效地利用现有交换机的资源，大部分传统语音交换机还没有关电退网。但为了节能减耗，传统语音交换机要经历先缩容，继续在网运行，再有计划逐步退网的过程[1，2]。
缩容就是交换机因用户减少而对其容量进行缩减。其中用户线的收缩是整个交换机缩容的主要工作量。用户线的收缩就是把离散分布安装在交换机上的用户一个挨一个集中安装在一起，对空闲出来的电路板、机框、机架进行关电拆除，从而达到节约电能的目的[3]。
在实施中当需要缩容的交换机容量较小用户较少时，编制缩容资料、改跳配线、更改数据等工作，用手工逐个操作不是问题。但是当交换机容量较大用户较多时，工作量会剧增，怎么有效地减少工作量，解决施工中的瓶颈问题，就需要有相对应的一些方法、技巧。本文通过对富士通F150交换机、中兴ZXJ10交换机、大唐接入三个机型共53个交换点的缩容工程施工方法的探索，归纳总结出了交换机缩容工程实施中一些操作技巧及瓶颈部位的突破技巧，这些技巧在工程实施中可起到杠杆和桥梁的作用，达到事半功倍的效果。
2．编制缩容施工资料的瓶颈与技巧
2．1 获取原始用户资料的技巧
原始用户资料就是交换机缩容前的用户电话号码与物理位置对应表。交换机的显示用户命令或界面很难满足所需格式要求，可巧用交换机的统计报表功能来完成。具体操作是：
(1)富士通F150交换机，用命令LIS SBS：DN；其输出格式为：
LL=XXXXX(架)-X(框)-XX(槽)-XX(电路)DN= XXXXXXXX(电话号码)
(2)将显示出全部物理位置与电话号码的对应数据，把这个显示导出成文件；
(3)中兴ZXJ10交换机，在维护服务器上操作：
数据管理—其它数据管理—报表和查询—数据查询—按逻辑关系查询—机架位置—结果排序(选用户物理位置)—在模块栏填写需要调取资料的模块号。
(4)点击查询/预览，将显示出该模块全部物理位置与电话号码的对应数据。
显示格式为：XXXXXXXX(电话号码)XXXXX(架)X (框)XX(槽)XX(电路)；
(5)存成文件(指定存储路径，文件名)—保存。
大唐接入设备是ZXJ10交换机的V5用户。用户资料的导出方法步骤基本相同，只是在机架位置选项时选“V5地址”，结果排序选项选“用户V5地址”。
其显示格式为：XXXXXXXX(电话号码)xxxx(L3地址)
以上导出的文件都是文本文件，可直接将后缀名改成TXT。然后导入Excel或VFP数据库编制成所需的缩容施工资料。
2．2 突破编制缩容资料瓶颈是减少施工量的必由之路
得到原始用户资料后，传统的办法就是将其索引排序，重新集中安装在指定的物理位置，改跳配线的工作量是全部用户。因为改跳配线工作是缩容工程的主要工程量，如果能把这部分工作量减下来，整个工程量就减下来了。本文的技巧就是把原来就在缩容后物理位置保留区的用户不动，这样就大大减少了改跳配线的工作量。与此同时却给编制缩容施工资料出了道难题，特别是当用户比较多时，手工填写资料几乎是不可能的。为了达到减少工程量的目的，突破编制缩容资料这一瓶颈就成了必然。本文的做法是编制一段VFP数据库程序来完成。
先用Excel创建两个表k1，k2。k1，k2表Sheet1都命名k1。k2就是从交换机导出的经过排序的用户数据，根据用户数量多少值，来决定k1表的长短。k1是一个局的满配置的前部分，是利用交换机缩容前号码和物理位置是按顺序排列的规律创建的，A列电话号码，B列改线标志，C列物理位

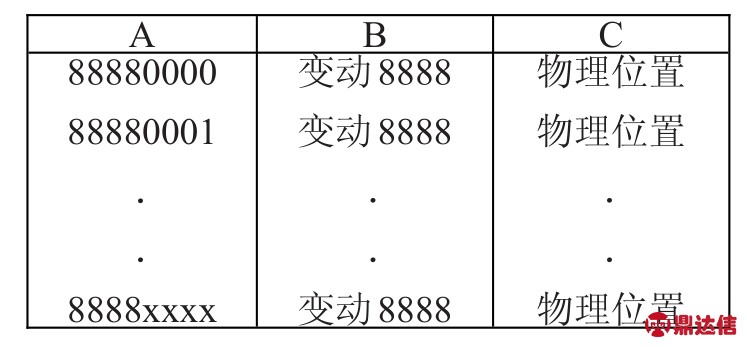

表1 k1表
程序如下：前部分数据录入，中部分转换标志为不动，后部分循环修改，生成缩容表。
SET SAFETY OFF
CLOSEALL
SET DEFAULT TO d：\cs
*k1导入后为b1，b1为需要收缩的容量范围，满局容量的前部分(用户数量)。
import FROM d：\cs\k1．xls TYPE XL8 SHEET"k1"
COPYTO b1
*k2导入后为b2，b2为在线用户号码。
import FROM d：\cs\k2．xls TYPE XL8 SHEET"k1"
COPYTO b2
*b1，b2对比，将相同号码找出来产生新表b3，b3为不需要改位置的表。
SELECt b1.A，b1.B，b1.C FROM b1，b2 WHERe b1.A= b2.A INTO TABLE b3
*从b1中删除不需要改位置的号码。
DELETe FROM b1 WHEReAIN(SELECtAFROM b3)
CLOSEALL
USE b3
REPLACe all B with"不动8888"
USE b1
PACK
*将不需要改位置的号码添加在b1中。
APPEND FROM b3
*对当前工作区b1按A排序，把结果存储b4表，先删后添，完成变动标志为不动。
SORT TO b4 ONA
*从b2中筛选出不在b1中的记录就是要变动号码，存入b5。
SELECt A FROM b2 WHERe A NOT IN(SELECt A FROM b1)INTO TABLE b5
CLOSEALL
SELECt 1
USE b5
GO TOP
SELECT 2
USE b4
GO TOP
*进行循环语句替换操作，对b4全部进行循环，用b5有条件对b4替换。
DO WHILE NOT EOF()
IF B-〉B="变动8888"
*将字段B-〉B用A-〉A替换。
REPLACE B-〉AWITHA-〉A
*进入工作区1，如果已到表的底端，则退出循环，否则将指针下移。
SELECT 1
IF EOF()
EXIT
ELSE
SKIP
ENDIF
ENDIF
SELECT 2
SKIP
ENDDO
*循环结束
SELECT 2
COPYTO D：\cs\缩容资料．xls TYPE XLS USE得到缩容资料[4，5]。
3．更改用户位置的瓶颈与技巧
用户线收缩有两个原则，第一是更改位置前后用户的原来属性参数不能变。用先拆机后装机的办法，用户原属性参数会丢掉，可巧用交换机用户号改线功能来修改数据，来保证用户更改位置后原属性参数不变。第二是尽量压缩施工期间中断用户的时间，一般是按工作时段，跳多少配线，做多少数据。对修改数据要求是，既不要一个一个做，又不能一批做完，必须是灵活地分批做数据。
3．1 富士通F150交换机更改用户位置的技巧
F150交换机在平时执行拆机命令时，用户ST=VC，电话号码与物理位置已经分离，待装机的物理位置空闲状态，可巧妙地用宏命令更改用户的位置。其命令为：
CHASBS：TYP；LCCH，LL=XXXXX-X-XX-XX，NLL= XXXXX-X-XX-XX；LL为原位置，NLL为新位置。
可在Excel上编制好宏命令，然后转换成F-150格式，下面是本文在施工中一段：
CHASBS：TYP；
LCCH，LL=00404-1-02-09，NLL=00702-2-01-09：*1709
LCCH，LL=00404-5-02-08，NLL=00702-2-01-10：*1710
LCCH，LL=00404-5-02-00，NLL=00702-2-01-11：*1711
LCCH，LL=00404-5-04-01，NLL=00702-2-02-00：
在每条命令行之间加*号和序号，是不执行的提示，因为要和改配线同步，用序号指示每个工作时段执行命令停止的位置。停止方法是修改尾部的“：”为“；”。执行完后可删除执行过的命令行，方便下次执行。这样就有效地控制了用户中断时间。
3．2 清除ZXJ10交换机残留数据是不可绕行的瓶颈
ZXJ10交换机对拆机的定义与F150交换机不同，拆机只把用户的所有属性删除，没有从设备上拆除，它把在设备上物理位置的拆除和安装称为删号和放号。所以，物理位置残留着大量的已拆机用户，这样当用“用户号码改线”操作用户数据时，在待装物理位置栏里找不到所要安装的位置，再逐个寻址清除，直接影响施工进度。
同时因为残留数据，物理位置栏和用户号码栏均无法使用连续光标选项，数据操作只能一个用户对应一个物理位置去做，而且每执行完一个用户修改后，界面就恢复到顶端，到第二个用户时再到号码栏滚动找第二个号码，在物理位置栏滚动找第二个物理位置，过程相当麻烦枯燥，出错率极高，费工费时，工作量剧增。
删除交换机的残留用户数据是不可绕行的瓶颈。删除这些残留数据，用人工一个一个去删除显然不可行，其一不能准确确定哪些号码位置是残留数据，如删不干净等于前功尽弃，其二是工作量太大。本文提出的解决方案是产生一个删号表，用文件载入的方法一次删除干净。具体做法是：
第一，用Excel工具生成一个局向全部号码表e1，局向位长短根据具体定；

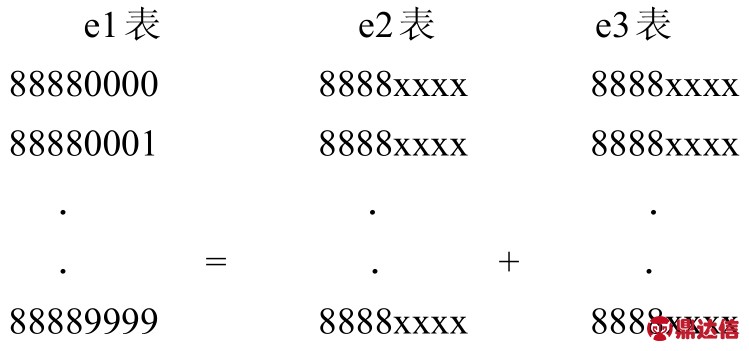

表2 全部号码表与用户号码、删除号码表的关系
e1是一个局向的全部号码表，e2是该局实际在网用户号码表，e3是应删除号码表。它们的关系是：全部号码减用户号码等于删除号码。用人工手动的办法对照用户号码一个一个地把用户从全部号码中剔除，生成删号表，如果用户比较多，显然是不现实的。可使用VFP数据库来完成。
第二，进入VFP界面，获取外部数据，把e1和e2导入，生成两个DBF文件，为了叙述方便还称e1、e2，两个文件的用户号码字段的字段名必须相同；
第三，用SELECT命令对比e1、e2，并创建e3；
SELECT关键字段FROM e1 WHERe关键字段NOT IN(SELECt关键字段FROM e2)INTO table e3
该SELECT命令，是用e1关键字段中每个记录逐个到e2关键字段记录中去找，显示没有找到两表相同的记录，并创建一个新e3。文件名前可加路径。
第四，e3就是所需的删号表，转换成ZXJ10交换机后缀名为NUM的文本格式；
第五，删号。在维护服务器上操作，数据管理—基本数据管理—号码管理—号码管理—文件操作—删号—打开—载入文件(选中文件打开)—执行。
残留用户数据删除干净后，就可以进行用户号码改线的操作。数据管理—基本数据管理—号码管理—号码修改—用户号改线。左栏：已分配的用户号码—局向—百号。右栏：待放的用户线—模块—机架—机框。
这时会发现需要改线的左栏用户号码的连续规律与右栏中空闲的物理位置完全相同，可以用光标连续选择，批量操作，每次可对一个百号组进行操作，极大地提高了工作的效率和操作的准确性，更加方便分时段操作数据，有效控制用户中断时间。
3．3 躲辟动态数据影响施工的技巧
在缩容施工期间，会不断地发生用户装移机业务，缩容资料就会失去其准确性，影响施工正常进行。
本文采用的解决办法是：如果是自动工单系统，首先要通知网络资源部门对正在缩容的交换机模块所有物理位置关闭示忙，让自动工单人为失败，等待人工处理。其次在交换机缩容的边界物理位置找出一段空位置，对施工期间的装移机业务工单人工安装于这一段空位置上。最后待施工结束，把这一段资料连同缩容资料一并送网络资源部门，开放自动工单。这样就做到了原缩容资料不变，施工照常进行。
4．取得效果
运用了如上操作技巧，本县的交换机缩容工程，施工过程相当顺利、轻松，既节约人力，又按时保质保量完成了施工任务。这些技巧在工程实施中起到了杠杆和桥梁的作用，达到了事半功倍的效果。
经过缩容前后测量观察设备电流，F150交换机先缩容后拆除净减少电流182A(53．6V直流，以下同)，ZXJ10交换机33个模块局，其中有21个满配置模块，缩容后每个模块电流减少18A以上。12个60%配置模块以及19个大唐接入网点，缩容后每个模块电流减少10A以上。
近几年，本县通信设备增加迅猛，交换点及光缆接入ONU点已300多个，业务量及收入大幅度增长，可通信设备总用电的支出几乎处于持平状态。这就是交换机缩容工程取得的重大成果。
