[摘 要] 通过测量电源适配器的功率，建立了不确定度的数学模型，分析了测量过程中存在的不确定度来源，量化了不确定度分量，从而求出合成不确定度和扩展不确定度。
[关键词] 电源适配器；功率；不确定度
1，引言
电源适配器的标称电压指开路输出的电压，也就是外面不接任何负载，没有电流输出时候的电压，所以也可以理解为，此电压就是电源输出电压的上限。对于电源内部使用了主动稳压的元件的情况下，即使市电电压有所波动，其输出也是恒定值。另外，关于标称的电流值，无论任何电源都有一定的内阻，因此当电源输出电流的时候，会在内部产生压降，导致两件事情，一个是产生热量，所以电源会热，另一个是导致输出电压降低，相当于内部消耗。因此，电源适配器的输出功率是一个能直接反应其使用效果的指标。
2．测量方法
依据GB4943.1-2011《信息技术设备安全第1部分：通用要求》进行测试。电源输入设备采用台湾擎宏电子有限公司的CIF-1030EP1P型变频稳压电源，输出测试设备为台湾博计电子股份有限公司的3302F型电子负载机以及横河公司的WT310型功率计。
首先根据电源适配器上的输入电压及频率标示值调节好变频稳压电源输出，确保电源适配器能有稳定的电源输入，然后调节电子负载机给电源适配器一个稳定的负载，接着就可以通过功率计直接得出此电源适配器的电源输出功率。此次电源适配器的标称输出功率为39W。测试条件为电源220V、50Hz；电子负载机：恒流模式2A；环境：25℃±1℃，50%～65%RH。
3.数学模型
由于电源适配器的输出功率可在测量仪器上直接读取，故WX=WN；其中，W x为电源适配器实际值m A，W N为测量仪器计读数m A。
4.不确定度的主要来源及其分析
4.1 由重复性测量引起的不确定度分量
由样品的具有随机性、仪器测试条件不同、读数误差等因素的波动造成测试结果的不确定度分量，可以采用A类不确定度评定。
4.2 由测量仪器引起的不确定度分量
由于仪器的设计及制造精度不同，会给测量结果带来误差。根据电源适配器输出功率测量要求，要考虑功率计和电子负载机的测量不确定度，可以采用B类不确定度评定。
4.3 由温湿度变化引起的误差
测试过程中严格按25℃±1℃，50%～65%RH控制实验环境温湿度，此处可忽略不计。
5.不确定度分量评定
5.1 由重复性测量引起的不确定度分量

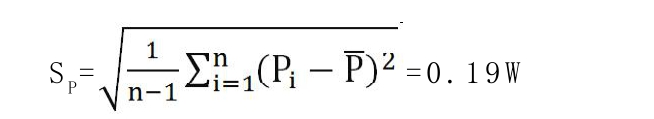

待输入输出稳定后，对电源适配器进行1 0次测量，每次测量时间间隔20min，测量结果可直接从功率计上得出，具体数值如下（单位：W）：37.45，37. 43，37.61，37.28，37.49，37.36，37.83，37.65，37.47，37.81。由以上数值，根据迪赛尔公式计算得到标准差为：
进而得到A类不确定度为
5.2 由测量仪器引起的不确定度分量
来源于WT310的准确度，查询设备使用说明书，其准确度量程为0.2%，0. 2%×6W=0.012W，在此区间内可认为呈均匀分布，包含因子
则其B类不确定度分量为
5.3 功率的合成标准不确定度分量
功率的合成标准不确定度分量为
6.扩展不确定度评定
本次测量中，取包含因子k=2，包含概率约为p=95%,则扩展不确定度为：
7.测量不确定度报告
电源适配器测量结果的不确定度报告为：WX=37.49W±0.12W
8.结语
通过对电源适配器输出功率测试项目的不确定度分析，以及对测试结果产生影响的各个不确定度分量的计算和分析，可以得出电压波动及重复测量对结果影响较大，其他因素影响较小。为此，我们应尽量避免电压波动及重复测量引起的误差。
