摘 要:简述了节流降压—小孔喷注—阻性吸声组合式消音器的设计原理、设计计算方法和在高压蒸汽排空中的应用,并结合具体实例予以详细阐述。为工业锅炉的消声降噪提供了一种方式。
关键词:组合式消音;节流降压;小孔喷注;阻性吸声
根据GB 3096—2008声环境质量标准要求,任何地方环境噪声昼间不得超过50~70 dB,夜间不应高于40~60 dB。炼油、煤化工、电厂等的蒸汽锅炉是产生大量噪音的源头,尤其是对空排汽,因其声级高、传播远、污染面广,对周围环境和人员影响极大。因此,对高压蒸汽锅炉消音器的设计与选用至关重要。
1 消音器概况
消音器按消声机理分为5种主要类型,即阻性消音器、抗性消音器、阻抗复合式消音器、微穿孔板消音器、降压扩容(小孔喷注型)消音器。各类消音器消声原理及适用场合见表1。

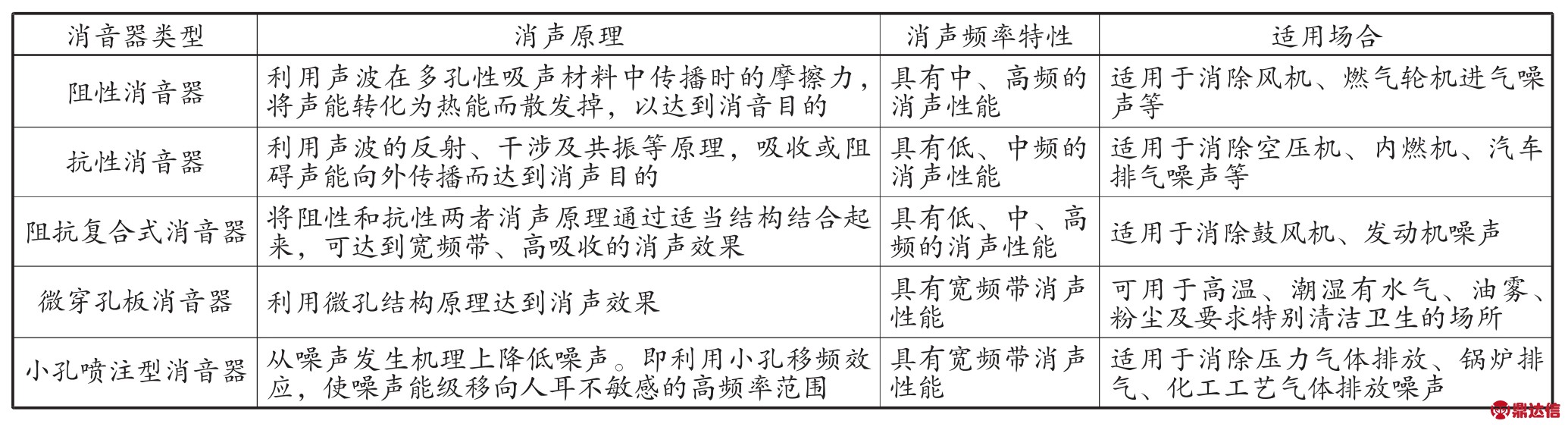

表1 消音器原理及适用场合
2 高压蒸汽排空噪声的特点
高压蒸汽排空时,高温、高速、高压气体在极短时间从排放口喷射出来的“射流”使邻近的大气一起运动,形成“卷吸”,并沿着射流方向逐渐扩散,气体压力锐减为环境压力,而体积相应扩大,在射流核心区域附近,“射流”气体与“卷吸”气体剧烈碰撞产生高频噪声,此为射流噪声的主要区域。气体流速随着“射流”宽度的扩大而降低,产生中、低频噪声。由此可见,高压蒸汽排空的噪声具有突发性、声级高、频带宽、传播远等特点。只有设计结构合理的消音器,才能降低噪声污染,减少噪声对人员的伤害。
3 高压蒸汽消音器设计机理
目前,控制排汽放空噪声的有效方法是在排汽管口安装消音器,针对高压蒸汽排空噪声的特点,该消音器必须具有降压降速、改变频率或改变喷射气流参数等功能才能取得消声效果。
1)利用节流降压原理降低蒸汽的排放压力。由于排气噪声功率与压力降的2.3次方成正比[1],通过多级孔板串联,将排汽总压降分散至各级节流孔板上,即把压力突变排空改为压力渐变排空来获得消声效果。
2)利用小孔喷注的移频效应。在声功率不变情况下,小孔喷注能改变噪声的频谱特性,将噪声从低频移向高频,使峰值频率落在人耳不敏感的频率范围(>8 000 Hz)或感觉不到的超声频率范围(>20 000 Hz)。
3)利用阻性吸声层。蒸汽气流经过节流降压、小孔喷注后进入阻性吸声层,声波在吸声材料中的摩擦和粘滞阻力将声能转化为热能,从而达到消声效果。
4)控制产生再生噪声。蒸汽流速越大,再生噪声越大。控制排气口的截面积,可降低蒸汽气流产生的再生噪声。一般高压排汽放空消声器内的气流流速不宜大于60 m/s。
综上所述,拟采用节流降压+小孔喷注+阻性吸声结构来控制高压蒸汽排空噪声。
4 结构设计
4.1 节流降压层
4.1.1 节流级数确定
各级节流孔板所承担的压降,按临界比设计,即
式中:Pn为第n级节流孔板后的压力,可按驻压Ps取值,MPa;P1为节流孔板前的压力,即消音器入口压力,MPa;n为节流孔板(含小孔喷注层)级数;q为压强比(节流孔板后的压力Pn与该级节流孔板前的压力Pn-1之比),
对饱和蒸汽q=0.577,过热蒸汽q=0.546。
根据文献 [2]的试验结果,小孔喷注后的噪声大小在很大程度上取决于喷注前的驻压。如果将进入末级小孔前的驻压控制在0.8 MPa左右,在距排汽口100 m处的噪声已降至60 dB。故计算时可取Ps=0.8 MPa。
对式(1)左右两侧取对数,可得
4.1.2 节流降压每级流通截面积
第1级节流降压流通截面积计算公式[3]为
式中:S1为第1级节流降压层流通截面积,cm2;K为排放不同介质的修正系数;饱和蒸汽可取14,过热蒸汽可取13.4;μ为流量系数,1.2~2.0;G为排气汽量,kg/h;V1为节流前气体比容,m3/kg。
已知第1级节流降压截面积后,可按与比容成正比例的关系近似确定其余各级流通截面积,简化计算公式为
式中:Sn为第n级节流降压层流通截面积,cm2;q为压强比。
消音器的各级节流板不但应有足够的流通面积,还应有充分的扩容空间,以避免气流在节流中产生二次噪声通过下一级节流传播,因此各节流层的间距应大于15倍孔径。按GB/T 50087—2013工业企业噪声控制设计规范的相关规定,每级开孔总面积应大于原排汽口面积的1.5~2倍。
4.1.3 节流降压消声量计算
节流降压消声量计算公式[3]为
式中:a为修正系数,取0.9±0.2,当压力较高时a取偏低值,压力较低时a取偏高值;P0为环境压力,MPa;n为节流降压层数。
4.2 小孔喷注层
4.2.1 小孔孔径
理论上小孔喷注的孔径越小消音效果越好。实际上由于孔道堵塞和加工困难,孔径不宜太小,一般为1~3 mm。孔间距一般为孔径的5~10倍为宜。
4.2.2 小孔数量
小孔数量计算公式为
式中:N为小孔数量,个;Q为蒸汽总排量,kg/h;qs为单个小孔流量,kg/h。
当消声器室温度Ts≠645 K时,半经验计算公式[4]为
式中:ψ为与小孔直径有关的系数;Ps为驻压,MPa;Ts为消声器室温度,K(见表2)。

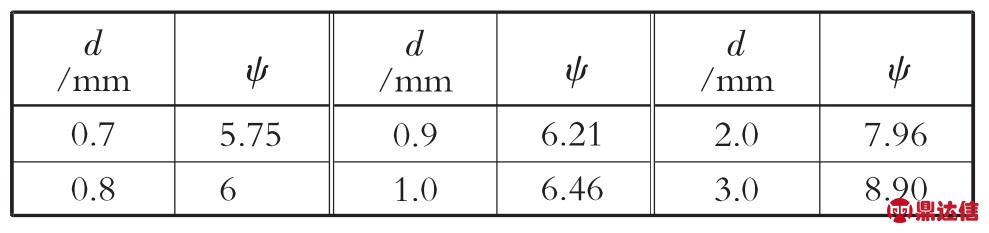

表2 小孔直径d与ψ关系表
4.2.3 喷注层消音量计算
喷注层消音量的经验计算公式[3]为
式中:d为小孔孔径,mm。
4.3 阻性吸声层
4.3.1 阻性吸声层构成
阻性吸声层一般由吸声材料+玻璃布+不锈钢板构成。吸声材料可采用密度为15~25 kg/m3、孔隙率为95%的超细玻璃棉。为弥补吸声材料吸水率高的缺点,在超细玻璃棉外加玻璃布和一层塑料薄膜。最外层设置一层不锈钢穿孔板,其穿孔率为25%~30%[5],以避免蒸汽气流对吸声材料的冲击。
4.3.2 阻性吸声消音量
阻性吸声层的消音量计算公式为
式中:φ(a0)为消声系数,由法向吸声系数a0决定,可按表3选取;p为阻性吸声段内吸声材料的饰面周长,m;l为阻性吸声段的长度,m;S为阻性吸声段通道截面积,m2。

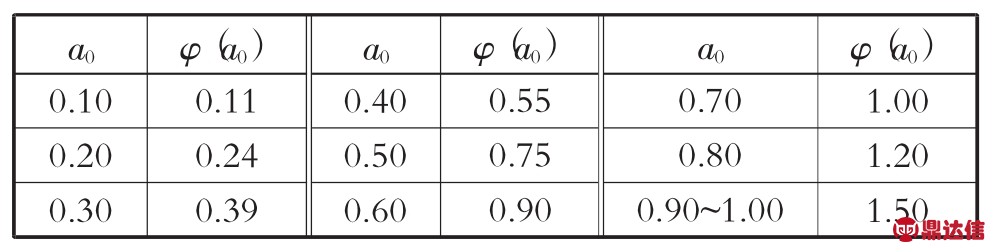

表3 消声系数取值
5 设计实例
以某硫磺回收装置52 t/h锅炉为例设计排汽消声降噪的复合消音器介绍如下。
5.1 原始数据
介质类别:饱和蒸汽;介质参数:P0=4.5 MPa(绝压),t0=257℃;锅炉额定蒸发量:G=52 t/h;设计汽体流量:按照锅炉蒸发量的30%考虑,即Q=(52×0.3)t/h=15.6 t/h;排气管:DN100;设置目标:要求距离声源1 m处噪声≤85 dB。
5.2 设计计算
5.2.1 节流降压级数
根据式 (2)可得
此型消音器采用3级结构就可达到消声要求,其中最内层为节流降压级,外2层为小孔喷注级。
5.2.2 小孔数量计算
根据式(7),可得小孔的单孔流量为
孔数N=Q/qs=15 600/11.1=1 406个。
小孔孔径d取2 mm。
5.2.3 原始噪声量
离噪声源1 m处的原始噪声为
式中:D0为消音器入口管径,m。
5.2.4 消音量计算
根据式(5),节流降压消音量为
小孔喷注消音量为
根据式(9),阻性吸声消音量为
此消音器理论消音量为
预计加装消音器后距消音器1 m处的声压级为153.9 dB-74.2 dB=79.7 dB<85 dB,满足设计要求。
5.3 结构简图

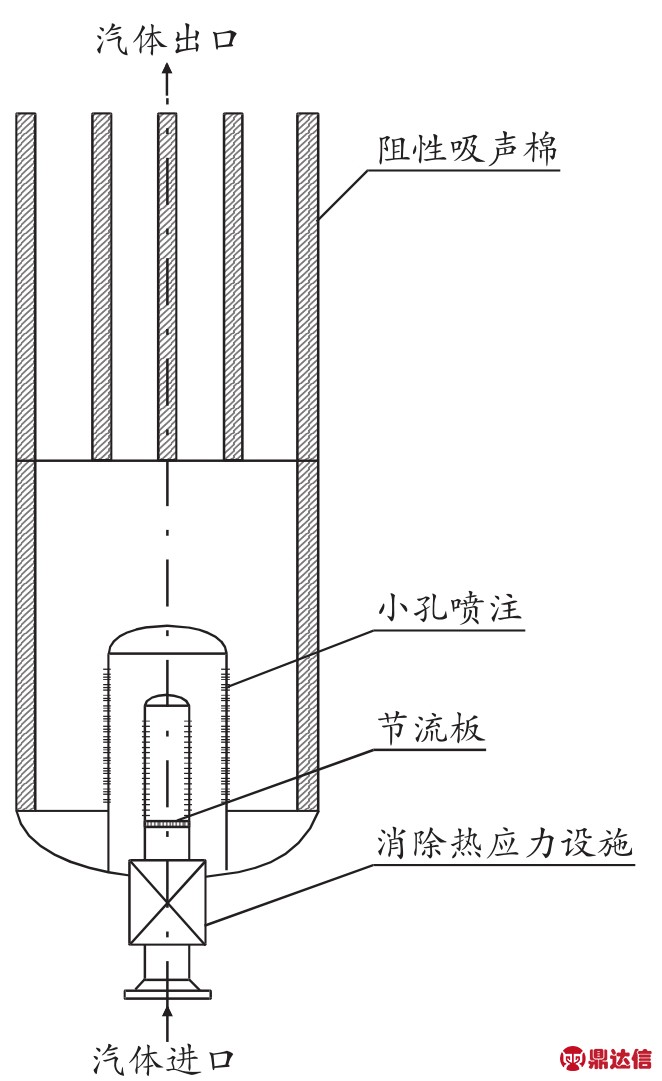

结构简图见图1。
图1 结构简图
6 结束语
采用节流降压+小孔喷注+阻性吸声高效复合结构消音器,可以有效控制高压蒸汽排空噪声,将噪声值从153.9 dB降低至79.7 dB,从而减少对人体的伤害。该类消音器不仅适用于锅炉高压蒸汽排空,也适用于宽频带的高压气流排空,具有很好的应用前景。
