摘 要 广泛用于LNG等输送的高真空多层绝热（HV-MLI）低温管道常使用波纹管膨胀节来补偿其内管的冷缩变形，波纹管由于工作在深冷环境中且要承受液体内压，在实际使用过程中常出现断裂进而导致整个管道失效。为此，介绍了HV-MLI低温管道的基本结构，建立了波纹管有限元模型，在HV-MLI低温管道输送LNG、LO2及LN2的不同工况下对波纹管进行了应力非线性有限元计算，分析了轴向位移载荷及内压载荷分别作用下的波纹管响应状况，并结合国家标准GB/T 12777—2008对所用波纹管进行了强度及疲劳寿命校核。结果表明：①波纹管满足HV-MLI低温管道使用要求；②输送LN2工况时波纹管等效应力最大，波纹管波峰内表面为危险点，此时可以考虑适当降低介质输送压力；③轴向位移载荷引起的波纹管子午向应力远超过材料的屈服极限，是引起波纹管疲劳损坏的主要因素，在管道设计及使用时应严格控制其数值。
关键词 高真空多层绝热 低温管道 波纹管 应力 非线性有限元法 强度校核 液化天然气
随着我国能源结构的调整，LNG工业的发展越发迅速，输送LNG用的HV-MLI低温管道需求量也日益增加。较之于其他形式的绝热管道，HV-MLI低温管道具有绝热性能好、占用空间少以及使用寿命长的优点，在LNG接收站、加气站、空分厂以及航天器燃料输送过程中得到了广泛应用[1-3]。HV-MLI低温管道内管路膨胀节能补偿内管的冷缩位移，提高管道柔性，其核心部件波纹管同时承受轴向位移及液体内压载荷且管壁较薄，是管道中的脆弱结构，波纹管如果发生破裂将导致整个HV-MLI低温管道失效。因此，有必要对波纹管进行应力分析及强度校核。
刘永刚等[4]通过理论分析、数值模拟和实验方法，对含夹层阻尼的多层金属波纹管进行了刚度和阻尼的研究，分析了流固耦合作用下多层波纹管的力学性能，得到了轴向压缩刚度随波纹管参数的变化规律，以及刚度和阻尼随水压的变化规律。罗宏瀚[5]用有限元方法研究了输流波纹管流固耦合振动的问题，探讨了波纹管的振动机理，最后提出了抑制波纹管振动的可行方法。Kim等[6]通过建立波纹管有限元模型，对其进行模态分析得到波纹管振型及固有频率，表明低频振动有可能造成大直径波纹管应力分布不均。于长波等[7]应用非线性有限元法，综合考虑波纹管的几何非线性、材料非线性和边界非线性，研究了波纹管在轴向位移载荷与内压载荷组合作用下的应力分布规律，同时还对波纹管的疲劳寿命进行了预测。赵培等[8]利用APDL建立了波纹管模型并对其进行模态分析，得出了波纹管的波高、波距、直径、壁厚等对波纹管动态刚度的影响规律，并通过振动试验验证了分析结果的正确性。Faraji等[9]用有限元法分析了波纹管生产过程中决定产品质量的因素。上述研究主要集中在波纹管的疲劳寿命、振动及应力状态分析等问题，而结合不同工况，对HV-MLI低温管道内使用的波纹管进行应力分析，并结合相应标准对波纹管性能进行评价的报道较为少见。笔者针对与大型LNG贮罐配套使用的HV-MLI低温管道中常出现波纹管发生断裂的问题，介绍了HV-MLI低温管道结构，用非线性有限元法对波纹管进行了应力分析，参照相应标准对波纹管的强度及疲劳寿命进行了校核，以期为HV-MLI低温管道的使用及波纹管的选用提供参考。
1 HV-MLI低温管道内管路波纹管的应力分析
1.1 HV-MLI低温管道结构
图1为多层绝热低温管道的结构示意图。如图1所示，HV-MLI低温管道通常由以下部分组成：外管、内管、绝热层、绝热支撑、波纹管补偿器、真空抽口、截止阀、真空安全阀、低温安全阀等安全附件，以及用于管道连接的阴、阳接头、真空套筒和端板。管道采用高真空多层绝热方式绝热，内外管组合形成真空夹层并抽空，使夹层内真空度满足绝热性能的要求。

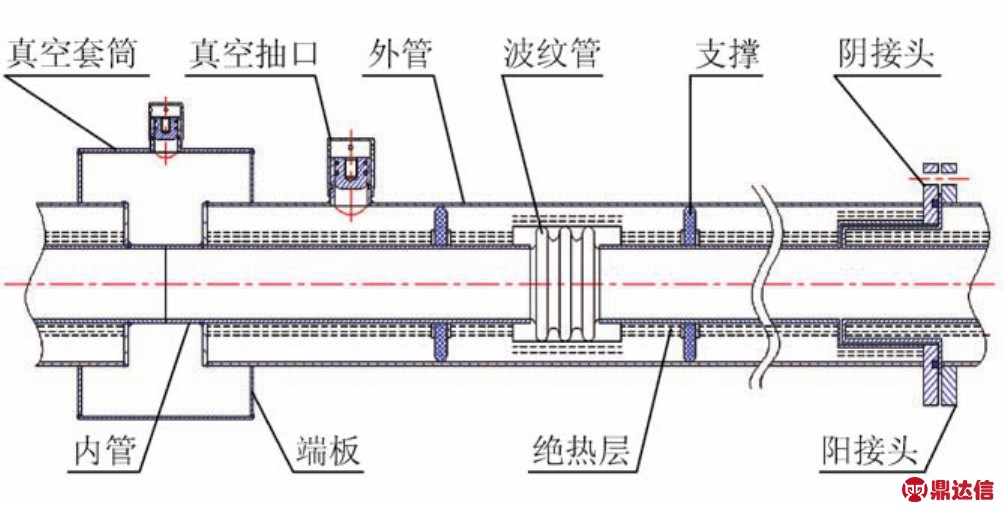

图1 多层绝热低温管道结构示意图
HV-MLI低温管道输送介质温度极低，内管从常温到液体温度变化过程中会产生较大的冷缩效应，通常用波纹管膨胀节补偿其冷缩变形。波纹管管壁较薄，是管路的脆弱部分，且在较大轴向力的作用下，波纹管易产生大变形，此时波纹管的波峰、波谷部位实际处于弹塑性区域[10]。因此，有必要对其进行应力分析及强度、疲劳寿命校核。
1.2 波纹管载荷
将要进行应力分析的波纹管用在一段长为850 mm 的HV-MLI 低温管道中，HV-MLI 低温管道的内管及波纹管材料均为06Cr19Ni10。管道工作时按输送液化天然气（LNG）、液氧（LO2）和液氮（LN2）3种工况考虑，由于内管的冷缩效应会使波纹管承受轴向拉伸位移载荷，其计算式如下：
式中Ax表示波纹管的轴向拉伸位移载荷，mm；L表示管长，取850 mm；α表示管道材料热膨胀系数，取14.67×10－6m/（m·℃）；Tmax表示管道最高温度，取22 ℃；Tmin表示管道输送介质的饱和温度，℃。忽略波纹管少量垂直于拉伸方向的其他向位移，Ax计算结果如表1所示。在承受轴向位移的同时，波纹管还承受了2.5 MPa的内部液体压力。
表1 不同工况下波纹管轴向拉伸位移计算结果表
1.3 波纹管有限元模型
波纹管本身是一种复杂的轴对称薄壁壳体，且大多数工况下材料处于弹塑性大变形范围内[8]。有限元分析时应考虑其几何非线性及材料非线性。
波纹管参数：内径为25 mm，外径为35 mm，波高为4.7 mm，波距为6 mm，层数为1，壁厚为0.3 mm，波数为9。波纹管材料参数：密度为7.8×103kg/ m3、弹性模量为2.0×105MPa 、切线模量为2.64×103MPa、泊松比为0.3。采用轴对称平面单元Plane183建立有限元模型，该单元在保证计算精度的同时可以提高运算速度[11-13]。有限元模型如图2所示，整个模型划分单元数为41 820个、节点数为133 845个。通过NLGEOM，ON模拟波纹管大变形几何非线性特征，使用双线性随动强化定义材料非线性特征[13]。波纹管约束及边界条件为：①波纹管承受内压载荷时，约束波纹管上、下端节点的Y向自由度，并在波纹管内壁面施加相应压力的均布载荷；②承受轴向位移载荷时，约束下端节点的所有自由度，并给上端节点相应的Y向位移；③当同时承受两种载荷时，约束下端节点的所有自由度，给上端节点相应的Y向位移，同时在波纹管内壁面施加均布压力载荷。

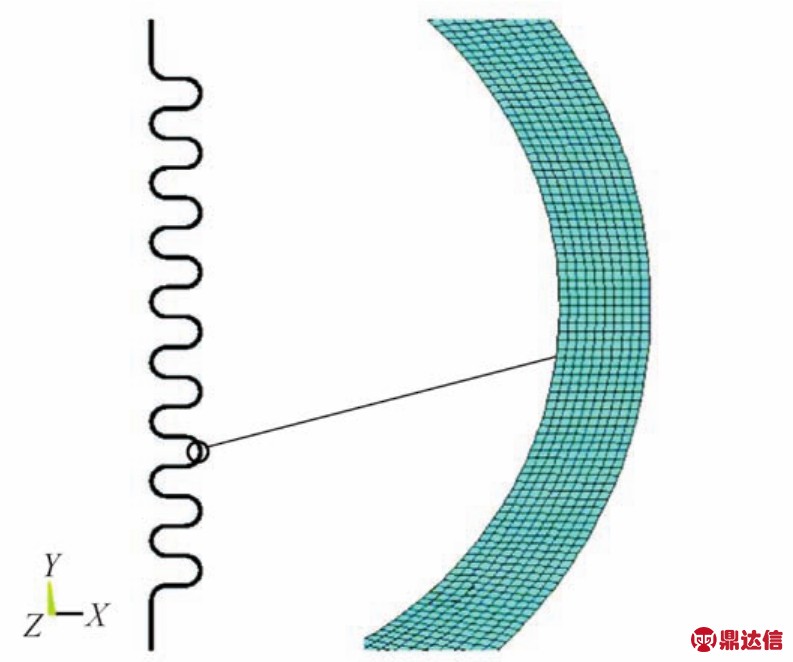

图2 波纹管有限元模型图
2 有限元计算结果与分析
通过计算各工况下波纹管的等效应力，可知3种工况下波纹管的等效应力分布状态大致相同，输送LN2时应力平均值最大。图3为输送LN2工况时波纹管的等效应力分布图。从图3可以看出，波纹管的波峰、波谷处应力较大，波峰和波谷的过渡区及波纹管直边段应力较小，应力最大值出现在第7个波（靠近坐标原点的第1个波编号为1）波峰内表面，是波纹管的危险点。
图3 输送LN2工况时波纹管的等效应力分布图
为了进一步分析波纹管危险点处等效应力沿壁厚方向的分布情况，沿等效应力最大处壁厚建立路径并均匀取10个点，得到等效应力随各点到波纹管内壁距离的变化关系（图4）。从图4可以看出，内表面等效应力大于外表面等效应力，等效应力沿壁厚方向先减小后增大，在距波纹管内表面0.18 mm处达到最小值。波纹管内、外表面区域的等效应力均超过材料屈服极限（液氮温度下屈服极限取值为420 MPa[14]）。比较3种工况下等效应力的变化情况可知，波纹管等效应力随介质温度的降低而升高。由于输送LN2工况时波纹管轴向位移载荷最大，此时波纹管等效应力最大，与另外2种工况相比呈现屈服状态的材料厚度也最大，是较为危险的工况。因此，在输送LN2时要更加注意管道操作规范，适当降低液体输送压力以免使波纹管发生损坏。

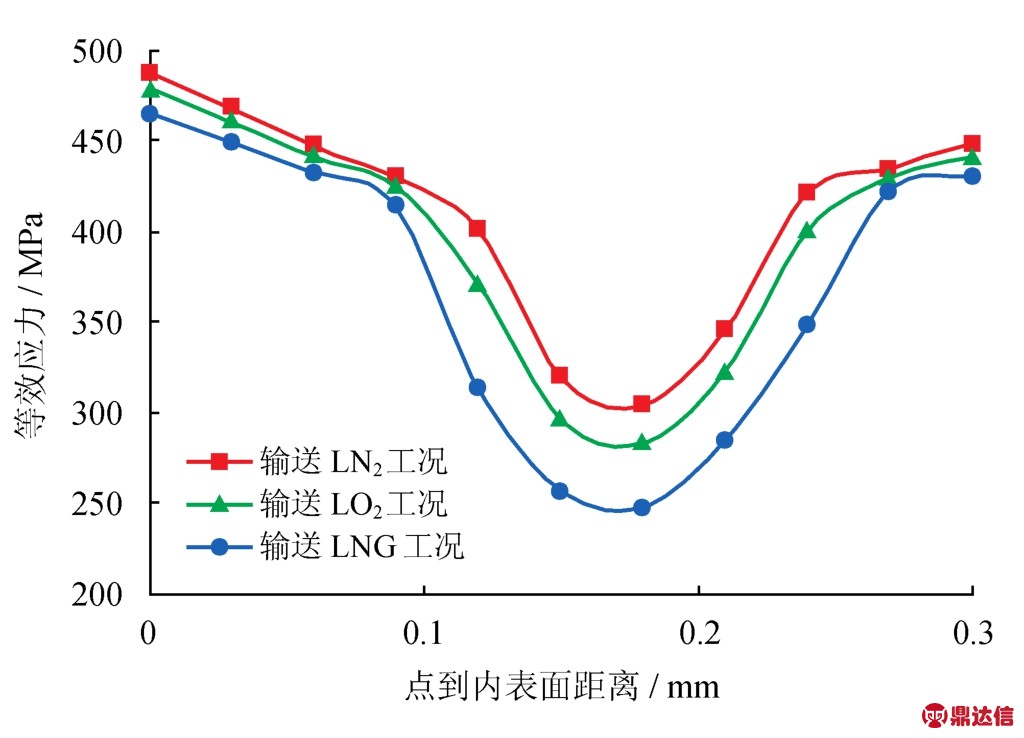

图4 等效应力随各点到内表面距离的变化图
为了比较波纹管在内压载荷及轴向拉伸位移载荷下的响应状况，对单独作用各载荷的波纹管进行应力分析。图5、6分别为单独作用内压载荷（2.5 MPa）和单独作用轴向拉伸位移载荷（2.72 mm）时波纹管子午向的应力分布图。从图5、6可以看出，在内压作用下波纹管的波峰内表面受拉，此处应力为拉应力，波谷外表面受压，应力为压应力。而在轴向拉伸位移载荷作用时波峰内表面和波谷外表面均受拉，当同时作用两种载荷时会使波峰处应力正向叠加而波谷处应力减弱。内压作用下波纹管最大子午向应力为177.58 MPa，轴向拉伸位移载荷下波纹管最大子午向应力为576.78 MPa，是内压作用下的3.2倍且远高于材料屈服极限，可见轴向拉伸位移载荷是引起波纹管疲劳破坏的主要因素。
图5 内压载荷下的波纹管子午向应力分布图

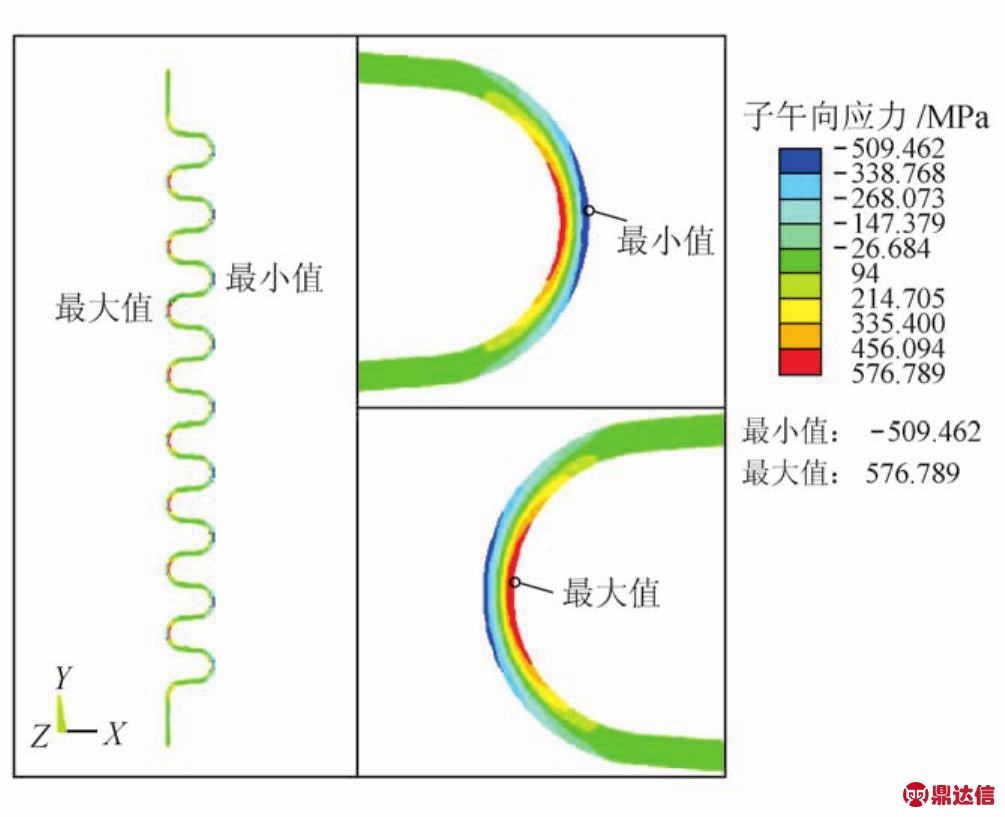

图6 轴向拉伸位移载荷下的波纹管子午向应力分布图
对波纹管施加不同轴向拉伸位移载荷得到不同载荷下波纹管的等效应力（图7）。从图7可以看出，在轴向拉伸位移载荷较小时，波纹管最大等效应力随载荷的增长呈线性关系迅速增加，当轴向拉伸位移载荷增加至1.8 mm时，波纹管的最大等效应力超过材料屈服极限，之后由于波纹管部分区域已进入屈服状态，材料最大等效应力随载荷缓慢增长，屈服区域逐渐扩大。由以上分析可知，轴向位移载荷对波纹管应力状态影响是巨大的，在波纹管使用过程中应严格控制。

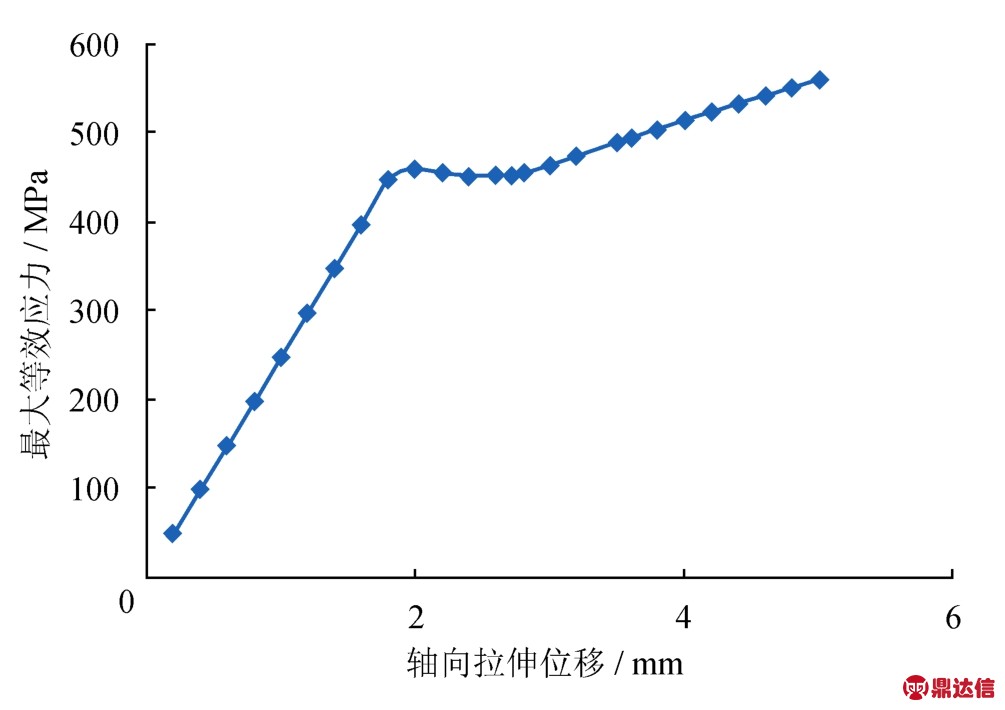

图7 最大等效应力随轴向拉伸位移的变化图
3 波纹管应力及疲劳寿命校核
根据GB/T 12777—2008[15]标准强度校核的规定，波纹管应力应满足：σ2＜[σ]bt，σ3+σ4＜Cm[σ]bt，波纹管疲劳寿命[Ne] = [12 820/(σt－370)]3.4/nf，σt= 0.7(σ3+σ4) +σ5+σ6。上述各式中，σ2表示内压引起的波纹管周向薄膜应力，MPa；[σ]bt表示波纹管材料在工作温度下的许用应力，取137 MPa；σ3表示内压引起的波纹管子午向薄膜应力，MPa；σ4表示内压引起的波纹管子午向弯曲应力，MPa；Cm表示低于蠕变温度的波纹管材料强度系数，根据标准公式及波纹管几何参数计算得到Cm= 1.53，Cm[σ]bt= 209.6 MPa；nf表示波纹管疲劳寿命安全系数，取值为10；σ5表示位移引起的波纹管子午向薄膜应力，MPa；σ6表示位移引起的波纹管子午向弯曲应力，MPa。
取输送液氮工况时波纹管所受位移载荷和内压载荷，得到波纹管子午向应力及周向应力的分布状况，在波纹管上取截面建立路径并将子午向应力和周向应力线性化得到σ2、σ3、σ4、σ5、σ6，同时按GB/ T 12777—2008中的经验公式计算出σ2、σ3、σ4、σ5、σ6，并将二者的应力结果进行比较及校核，结果如表2所示。

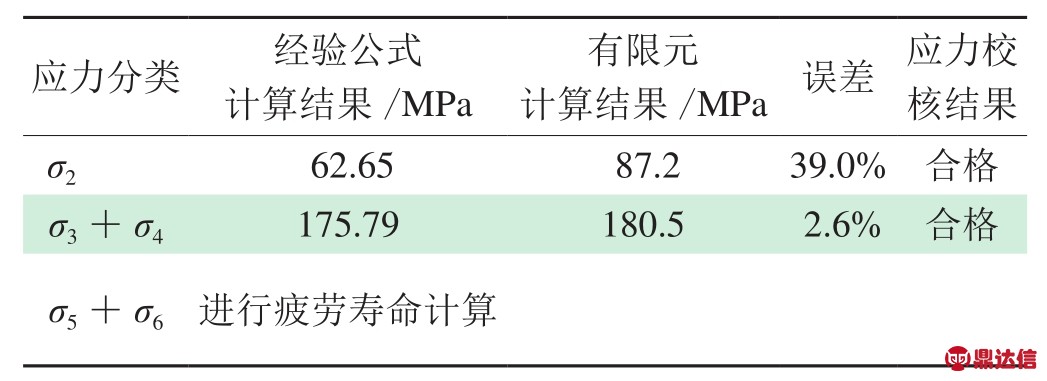

表2 波纹管应力校核结果表
从表2可以看出，波纹管在内压作用下的周向薄膜应力、子午向薄膜应力及子午向弯曲应力符合GB/T 12777—2008中的强度要求，轴向位移作用下的薄膜应力与弯曲应力之和已超过波纹管材料的屈服极限，需要对波纹管疲劳寿命进行计算。取应力经验公式计算值与有限元计算值两者中较大的σt计算波纹管疲劳寿命，即经验公式计算得出的σt= 0.7×175.79 + 896.88 = 1 019.9 MPa，疲劳寿命[Ne] = 2 537周次，符合波纹管使用要求。
对比应力分析结果，应力经验公式计算值与有限元法计算值存在一定误差，出现这种误差有多种原因：①有限元分析所用的双线性随动强化材料本构模型与材料实际应力应变关系存在一定偏差；②波纹管生产时波峰处的应变强化会使材料机械性能发生改变；③标准所用经验公式存在一定误差[16]。
通过建立更加合理的模型，即在建立模型时，充分考虑波纹管成型过程中波峰壁厚、波谷壁厚的不均匀性，以不同温度下材料的真实应力应变曲线计算出的切线模量和屈服极限来描述材料的非线性特征，考虑流体流动状态对整个管路及波纹管的影响等，可以降低误差，得到更为符合实际的波纹管应力分布状态，直观地判断波纹管的危险点位置，为波纹管的设计及使用提供参考。
4 结论
1）应用ANSYS软件对波纹管应力进行非线性有限元计算得知，HV-MLI低温管道输送LNG、 LO2、LN2这3种工况的波纹管等效应力分布状态大致相同，波峰、波谷位置的等效应力较大，波峰内表面的等效应力最大，是波纹管的危险点。沿波峰壁厚方向从内到外等效应力呈现先减小后增大的趋势，笔者计算的波纹管在距离波峰内表面0.18 mm处等效应力达到最小值。
2）波纹管等效应力随输送介质温度的降低而增大，输送LN2时波纹管的等效应力及达到屈服状态的材料厚度最大，是较为危险的工况，此时应特别注意使管道操作符合规范，并且可以通过适当降低介质输送压力来保证波纹管的安全运行。
3）轴向拉伸位移载荷引起的波纹管子午向应力是内压所引起子午向应力的3.2倍，且远超过材料屈服极限，波纹管等效应力随轴向拉伸位移载荷的增长迅速增加，因此，轴向拉伸位移载荷是引起波纹管疲劳破坏的主要因素，在管道设计和使用时应严格控制。
4）结合相关标准及波纹管应力计算结果，对波纹管的强度和疲劳寿命进行校核，表明此波纹管满足HV-MLI低温管道使用要求。
