1 真空吸盘的结构和工作原理
吸盘部件是整个设备中较为重要的一个部分，如图1所示。由于切割不同型号的烟叶大小变化范围不大，故采用固定大小吸盘。设计吸盘时，在吸盘中心与烟叶中心重合的情况下，使其小孔的边缘尺寸大于最大烟叶的外形尺寸，设计众多小孔为了将烟叶更好的吸附在吸盘上。当风机运行时，产生正负压。
吸盘的上下两部分通过均匀分布在边缘的六个螺钉来连接，吸盘上部与悬臂则通过法兰相连，并保证气密性。由于是悬臂运行，故材料重量不能过大，由于底面要加工非常多的小孔，故要求材料易于加工，不易变形，经过参考资料后，选择吸盘的材料为硬铝合金。

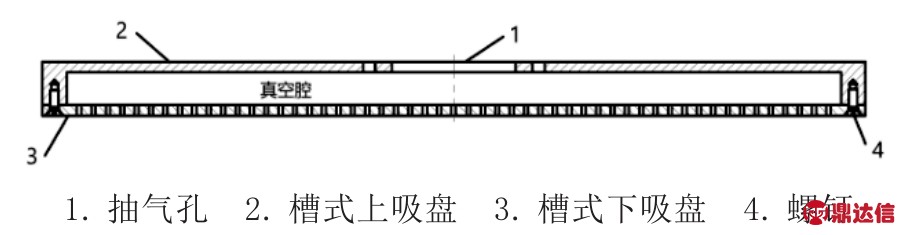

图1 刚性吸盘整体结构
2 真空吸盘的静力学分析过程
为了便于对真空吸盘进行有限元分析，我们对其进行适当的简化。利用ANSYS Workbench软件建立真空吸盘的有限元模型。选择的材料为硬铝合金，因为它具有良好的耐蚀性，且易加工。查手册知，该材料的弹性模量为E=7.1x1010Pa，泊松比ν=0.33，密度ρ=2700kg/m3。对吸盘进行网格划分。再根据吸盘的受力分析，施加边界载荷条件。得到真空吸盘的总变形图图2和等效应力云图图3。
图2 真空吸盘的总变形云图

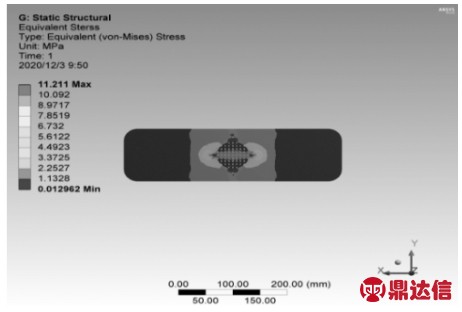

图3 真空吸盘的等效应力云图
由图2可知，吸盘的最大变形量发生在下吸盘沉头孔边缘处，大小为0.033mm，远远小于真空吸盘的许用变形值。且根据图3可知，它的最大应力发生在上吸盘体螺纹孔处，应力大小为11.21MPa，远小于硬铝材料的屈服极限124MPa，表明它满足强度要求。
3 真空吸盘的优化设计
吸盘的尺寸外观都是依据经验而设计的，且吸盘的制造精度和加工较为复杂，所以为了节省材料，我们对真空吸盘进行轻量化设计。
1165 小成像视野薄层靶扫描胰腺动脉计算机断层扫描增强检查在胰腺癌诊断中的应用 朱 寻，尹 伟，陆建平
3.1 真空吸盘轻量化的数学模型
（1）设计变量：参考吸盘实际工作情况，选择真空吸盘中对它质量影响较大的参数作为优化参数。选定X1、X2、X3和X4这4个设计变量，其中X1表示吸盘的壁厚；X2表示吸盘的长度；X3表示吸盘的宽度；X4表示槽式上吸盘的高度。
设定所要满足的尺寸要求为：10mm≤X1≤20mm，395mm≤ X2≤ 475mm，115mm≤ X3≤ 165mm，15mm≤ X4≤ 45mm。
3.转移了批发给销售企业带来的巨额亏损，卸下了高成本包袱，使省市销售公司效益好转，将极大调动销售企业员工积极性，经营行为与效益目标一致，而不是在保后路和创效益间徘徊，从而更好地实现网络开发与增销上量。
（2）约束条件：由于吸盘材料有许用应力，要保证其正常工作，则实际工作载荷下的最大等效应力值应该符合以下条件：
这世上的人有很多爱，一如这世上的人有很多恨，都似乎只是沉浸在自己的世界中，像波斯猫在明前茶的玻璃杯前照镜子一样，像我们固执地认为远方有一个让自己拿不起也放不下的人一样。
式中，[σ]s为吸盘材料的许用应力；Smax为吸盘在实际工作载荷下的等效应力最大值
（3）目标函数：当吸盘结构满足刚度和强度时，我们通过优化分析，得出吸盘的最小重量，从而实现轻量化，目标函数为：
其中J=3, γs为球坐标空间球面RT不稳定性线性增长率, 函数,θ,t)和φj(r,φ,θ,t)分别为j阶扰动界面和j阶流体扰动速度势函数. 速度势函数φ(r,φ,θ,t)满足Laplace方程(1)以及边界条件▽φ|r→+∞=0. 按照初始条件, s1,1,1=-1和s0,0,0=r0. 在Fourier谐波扰动幅值中的相合系数sj,n,m(j,n,m=1, 2, 3)和γs为关注的待求量.
式中，F为吸盘的重量。
总结上述内容，可得真空吸盘的数学模型为
3.2 吸盘结构轻量化的实现及优化后吸盘的验证分析
建立好吸盘的轻量化模型后，再使用ANSYS Workbench中的Design Exploration模块对其进行优化分析，结合15次迭代的动态观察，得出相应参数的变化过程曲线，如图4～6所示。

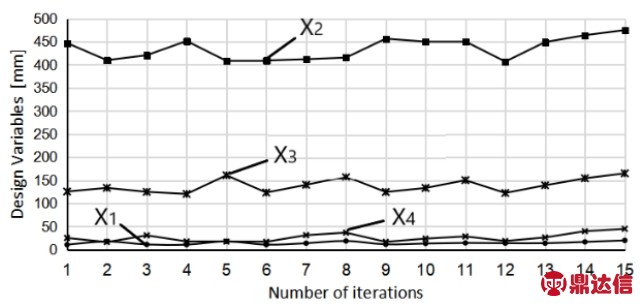

图4 吸盘设计变量的变化过程曲线

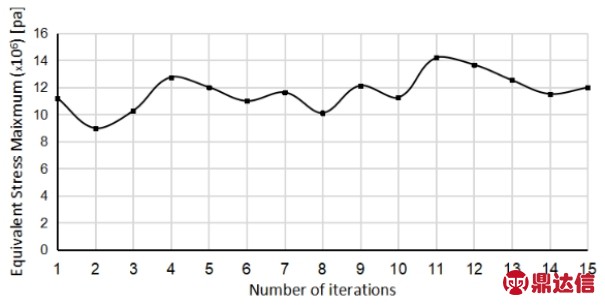

图5 吸盘约束参数的变化过程曲线

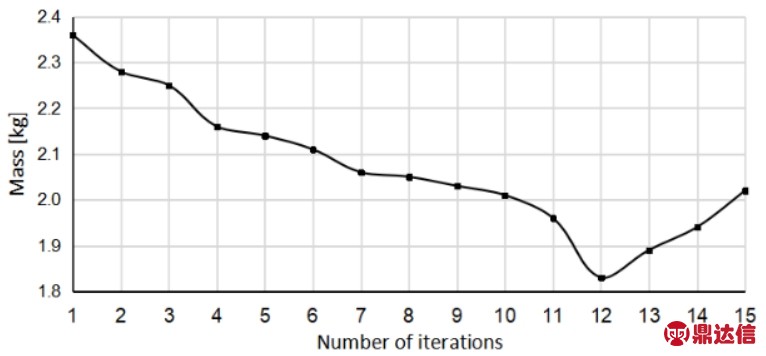

图6 吸盘目标函数的变化过程曲线
结合上述图示分析，迭代到第12次时，轻量化参数是最优解。此时重新优化后的真空吸盘重量为1.83kg，相比优化前的2.36kg降低了22.6%。虽然最大等效应力有所提高，从11.21MPa提高到14.18MPa，但是也低于材料的许用应力124MPa，仍然满足设计要求。通过优化，新款的真空吸盘结构更有优势，不仅减少了制造成本，同时也提升了工作效率。我们将优化后的吸盘进行仿真试验，得出其优化后的静强度和静刚度都符合要求。将优化后的真空吸盘在茄衣茄套切片设备中试用，发现效果较好。
干预前两组血糖水平均差异无统计学意义（P>0.05），干预后观察组的FPG、2 hBG、HbA1c水平均显著低于对照组（P<0.05），见表 1。
4 结语
本文根据茄衣茄套切片设备功能的需求，设计出具有良好工作性能的真空吸盘，并对它进行仿真分析和试用得到下列结论：
（1）通过借鉴迷你上皮机吸风系统设计出新的真空吸盘的结构模型，并且根据吸盘的工作过程进行受力分析，为进一步的有限元分析提供参考。
（2）并使用Ansys Workbench软件进行静力学分析和优化设计，得到最优设计参数的真空吸盘。
（3）将优化后的真空吸盘在茄衣茄套切片设备中试用，发现效果较好。
