    钢框架-支撑剪切板结构抗震性能分析*

    放大字体  缩小字体 发布日期:2021-12-06 11:37:51    浏览次数:133    评论:0
    导读

    摘要:钢框架-支撑剪切板结构是用X型支撑将剪切板与钢框架相连构成的一种新型抗震结构体系。地震作用下,剪切板屈服耗能,保护主体结构。震后更换损伤的剪切板,可以实现结构功能的快速恢复。提出框架-支撑剪切板结构的抗震性能目标和设计方法,设计了平面尺寸相同,但层数和跨度不同的结构体系。利用ABAQUS软件建立结构的

     钢框架-支撑剪切板结构是用X型支撑将剪切板与钢框架相连构成的一种新型抗震结构体系。地震作用下,剪切板屈服耗能,保护主体结构。震后更换损伤的剪切板,可以实现结构功能的快速恢复。提出框架-支撑剪切板结构的抗震性能目标和设计方法,设计了平面尺寸相同,但层数和跨度不同的结构体系。利用ABAQUS软件建立结构的有限元模型进行水平推覆分析。分析结果表明:框架-支撑剪切板结构具有明显的屈服时序和屈服后刚度。设置支撑剪切板能显著提高框架结构的承载力和初始刚度。支撑剪切板的跨度对结构初始刚度影响较大。框架和支撑剪切板的相互作用不明显,设计时可将两者的初始刚度和承载力进行叠加。

    关键词钢框架; 支撑剪切板; 抗震性能; 推覆分析; 屈服时序

    中心支撑框架结构具有抗侧刚度大,变形小等优点,但在往复水平荷载作用下,受压支撑容易屈曲,导致结构刚度和承载力急剧退化,延性和耗能能力下降[1]。在中心支撑框架中设置钢剪切板,利用钢板平面内产生剪切塑性变形以达到消能减震的目的[2],不仅可以保护支撑和框架,而且结构损伤集中于容易更换的剪切板上,可以实现震后结构功能的快速恢复,从而减小地震损失[3]

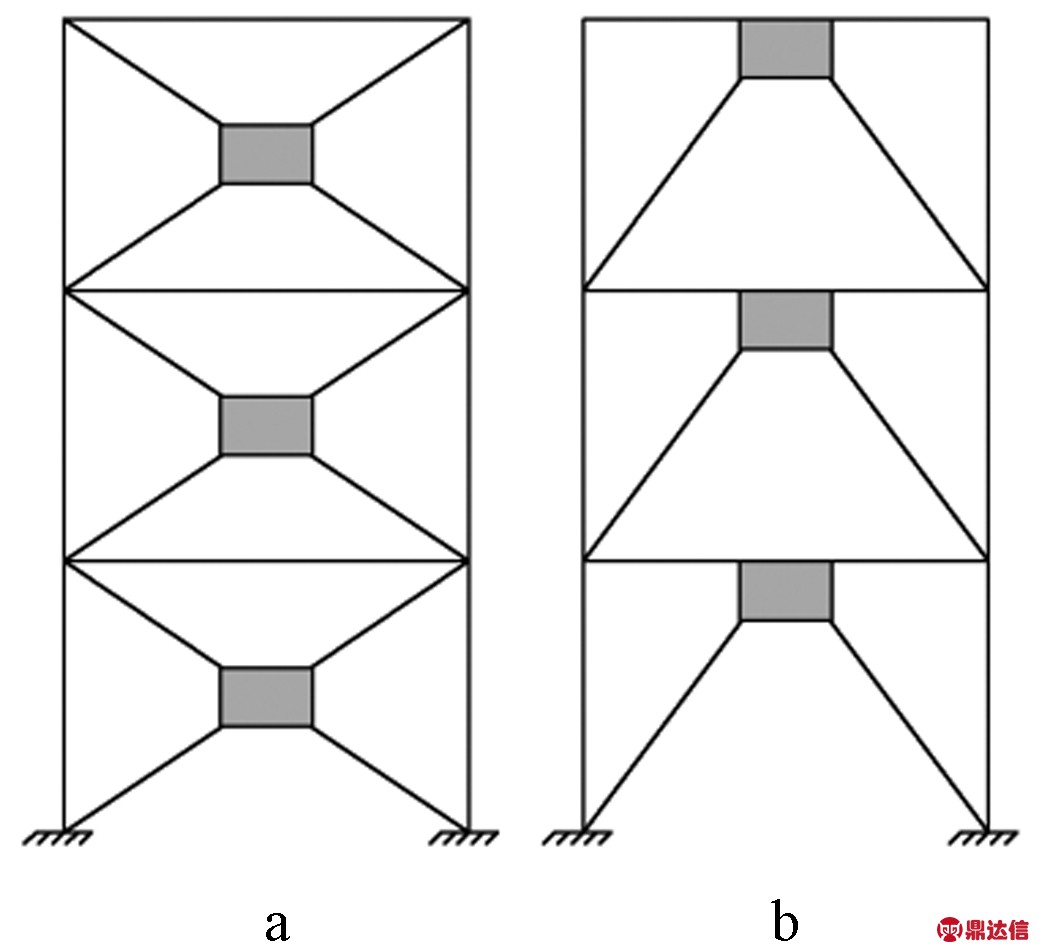

    a—X型;b—Y型。
    图1 支撑剪切板体系

    根据支撑与剪切板连接形式的不同,支撑剪切板可分为X型和Y型,如图1所示,前者是剪切板四角与框架及X型支撑相连,后者是剪切板一边与人字形支撑相连,另一边与框架梁相连。从受力角度分析,Y型支撑剪切板是弯剪的受力状态,而X型支撑剪切板的宽高比与框架的跨高比相等时,接近纯剪的受力状态,滞回性能更加稳定[4]。不仅如此,X型支撑剪切板的支撑较短,更容易满足支撑不屈曲的设计条件。

    文献[5]提出X型支撑剪切板的构造形式,剪切板上设置了加劲肋,以防止剪切板过早屈曲,剪切板与支撑采用高强螺栓摩擦型连接,震后易于更换。文献[6-7] 研究了框架-X型支撑剪切板结构的破坏模式,提出防止结构倒塌的设计方法,并进行了两个足尺剪切板试件SSP(加劲)和USP(非加劲)的拟静力试验,试验结果表明,设置加劲肋有效抑制了剪切板的面外屈曲,试件SSP的滞回曲线非常饱满,而试件USP的滞回曲线捏缩现象明显。

    本文设计了平面尺寸相同,但层数和跨度不同的钢框架-X型支撑剪切板结构,建立有限元模型进行水平推覆分析。研究了建筑物高度和跨度对结构抗震性能的影响。

    1 结构模型

    1.1 模型参数

    设计了9个钢框架-支撑剪切板结构模型,层数分别为4层、8层和12层,层高均为4 m,每种层数又包括3种不同的支撑剪切板跨度,分别为4,6,8 m。4层6 m跨度的模型编号为n4k6,其中n代表层数,k代表跨度,以此方法给全部模型进行编号。模型平面布置如图2所示,平面尺寸均为15 m×15 m,相同层数的模型具有相同的质量,便于结构抗震性能的对比分析。周边框架为梁柱刚接的抗弯框架,内部框架为梁柱铰接的重力框架,地震作用全部由周边带有支撑剪切板的抗弯框架承担,内部框架只承受竖向荷载。

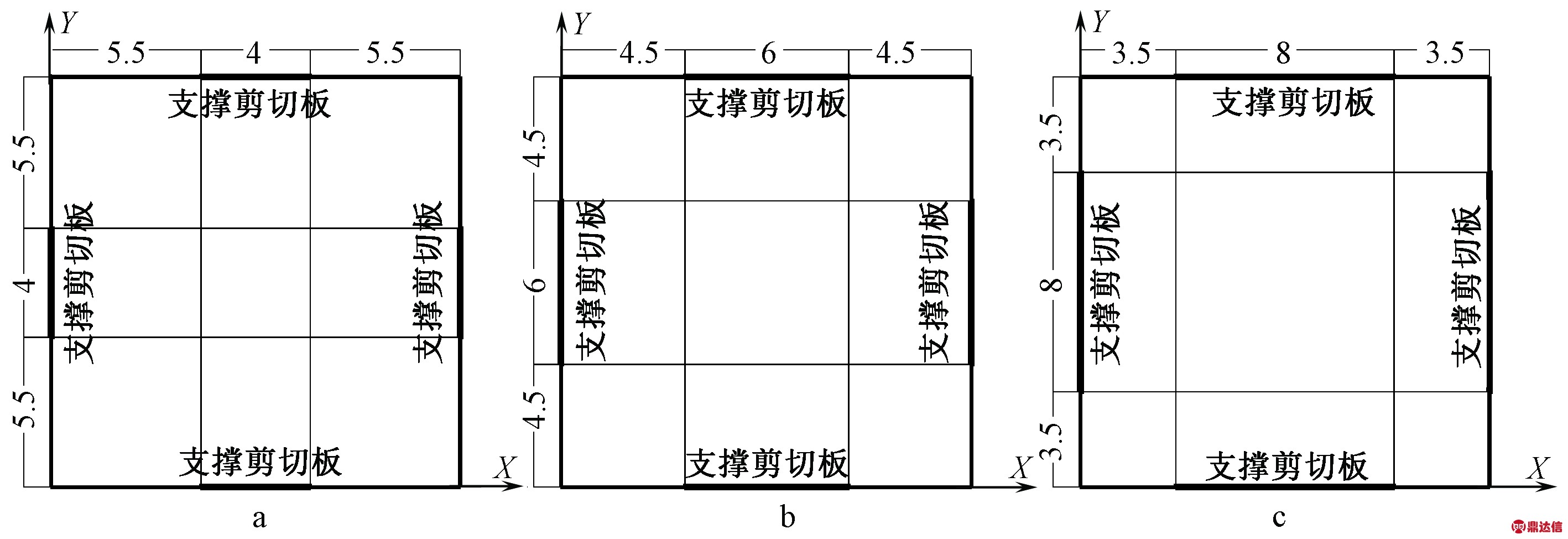

    a—4 m跨模型;b—6 m跨模型;c—8 m跨模型。
    图2 模型平面布置 m

    楼面恒荷载为4.5 kN/m2,活荷载为2.0 kN/m2。抗震设防烈度为8度,设计地震分组为第一组,场地类别为II类。剪切板采用Q235钢,框架梁、框架柱和支撑采用Q345钢。

    1.2 设计方法

    框架-支撑剪切板结构的抗震设计性能目标为:多遇地震作用下,结构构件均保持弹性,构件无须修复;设防地震作用下,仅剪切板屈服,支撑和外框架保持弹性,以实现剪切板的可更换;罕遇地震作用下,剪切板屈服,框架梁端和柱脚进入塑性,防止结构坍塌。设计步骤为:

    1)设计框架。利用PKPM结构设计软件,对框架进行设防地震作用下的截面设计。

    2)初选剪切板尺寸。使剪切板宽高比与框架跨高比相等,即b/a=L/h,剪切板的水平抗侧刚度ksp为:

    (1)

    式中:G为钢材的剪切模量;batw分别为剪切板的宽度、高度和厚度。

    剪切板的抗剪屈服承载力Vy为:

    Vy=0.58fybtw

    (2)

    式中:fy为剪切板钢材的屈服强度。

    3)设计支撑。严格控制支撑长细比和宽厚比,防止支撑出现平面外屈曲,保证外荷载能够从框架传递到剪切板上。由式(3)计算支撑轴力N,验算支撑截面,使支撑在剪切板完全屈服时仍保持弹性。

    (3)

    式中:α为支撑与框架梁的夹角。

    4)计算结构抗侧刚度。钢框架-支撑剪切板结构的抗侧刚度k可由式(4)计算:

    (4)

    式中:kf为框架的抗侧刚度;kbr为支撑的抗侧刚度。

    5)计算结构周期。利用假想顶点位移法计算结构自振周期。

    6)计算地震剪力。采用底部剪力法计算多遇地震作用下结构各楼层的水平地震剪力。

    8)如果式(5)验算结果不满足要求,返回步骤2重新选择剪切板截面,直至满足要求。

    V<Vy

    (5)

    式中:V为多遇地震下的楼层地震剪力。

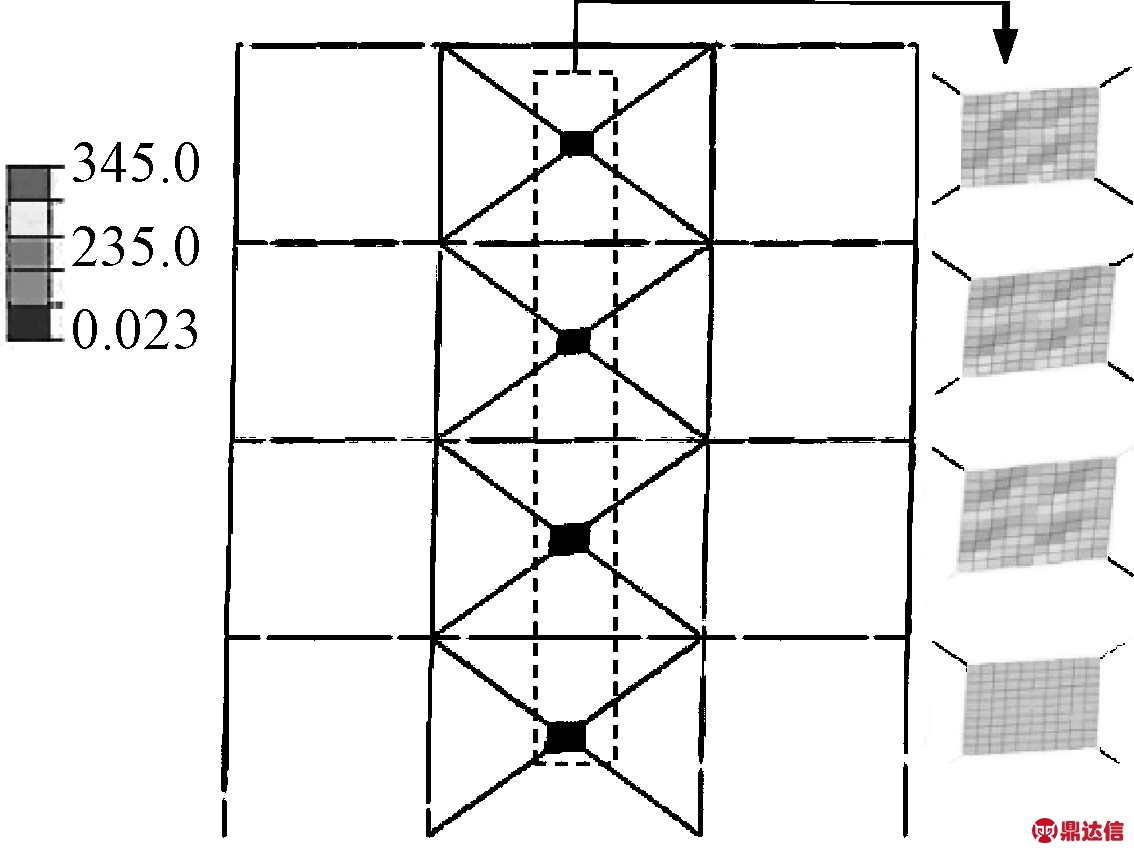

    图7是模型n4k6在最大层间位移角达到2.5%时的应力云图,可以看出,极限状态时,剪切板完全屈服,边框梁端和柱脚进入塑性,符合抗震设计的性能目标。

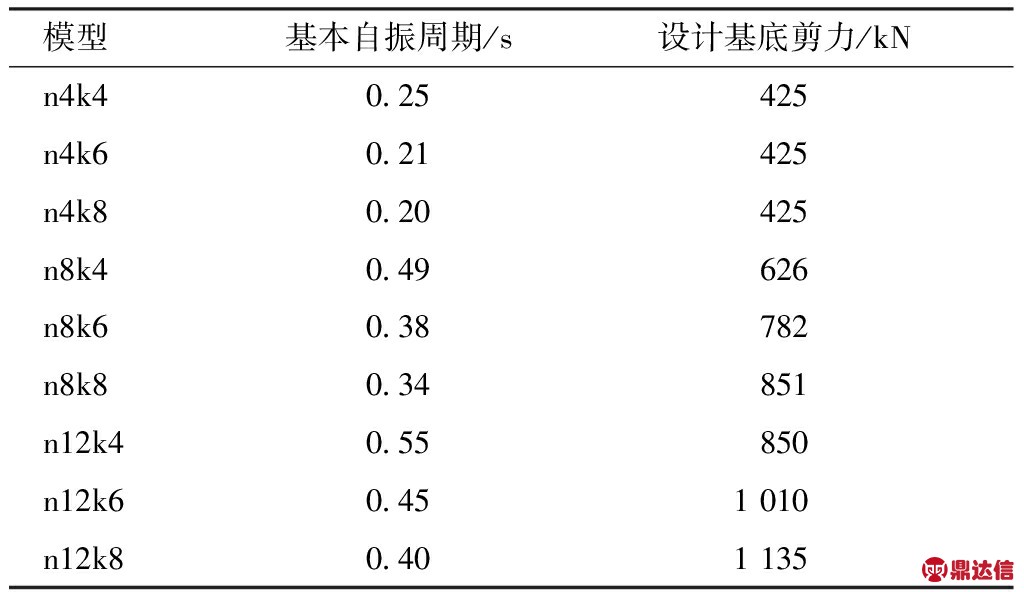

    利用上述设计方法设计了9个结构模型,自振周期和一榀钢框架-支撑剪切板的多遇地震设计基底剪力见表1。 4层、8层、12层模型的支撑截面尺寸分别为H180×180×8×12、H200×200×8×12、H200×200×10×14,剪切板截面尺寸见表2,框架梁和框架柱截面尺寸见表3。

    表1 模型设计基底剪力

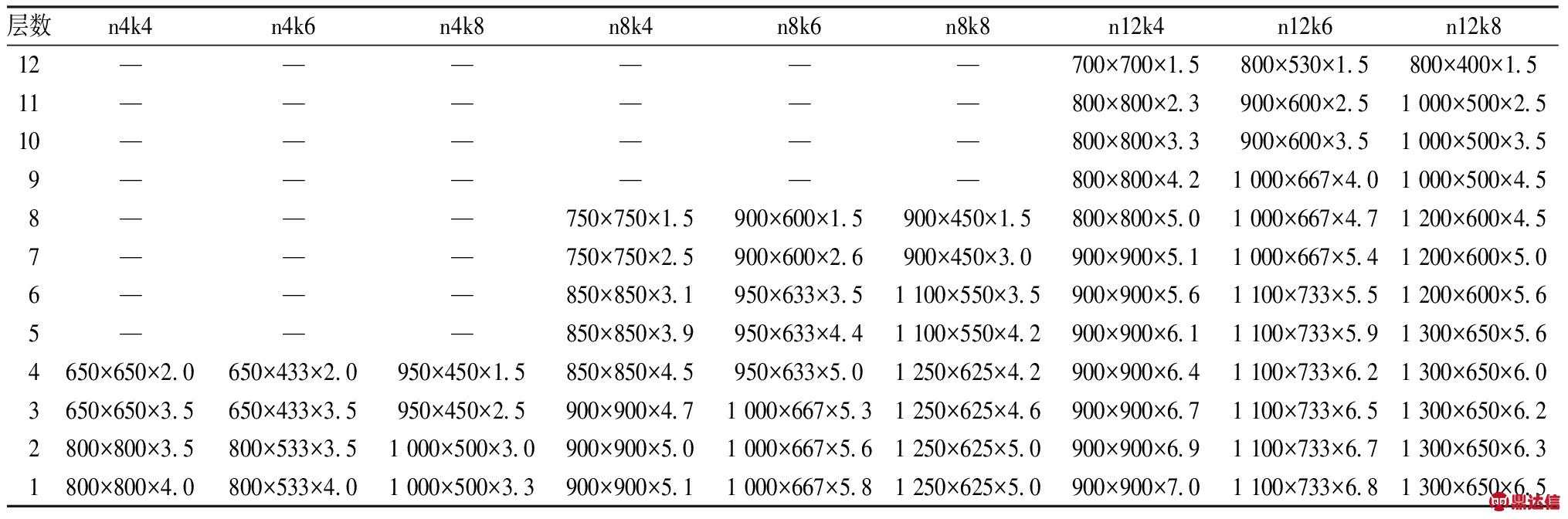

    表2 剪切板截面尺寸 mm

    表3 框架截面尺寸

    1.3 建模方法

    利用ABAQUS软件建立钢框架-支撑剪切板结构的有限元模型,剪切板采用4结点一阶减缩积分壳单元S4R模拟,划分单元尺寸为50 mm×50 mm,框架梁、框架柱、支撑以及剪切板上的加劲肋均采用梁单元(B31)模拟,划分单元尺寸为100 mm。框架梁与框架柱、支撑与框架、加劲肋与剪切板之间均采用绑定约束(Tie约束),实现刚接。为实现支撑和剪切板铰接连接,将支撑端部和剪切板四角通过命令“MPC约束”,选择为“铰接”。柱底和支撑底部的边界条件为完全固定,约束所有自由度。

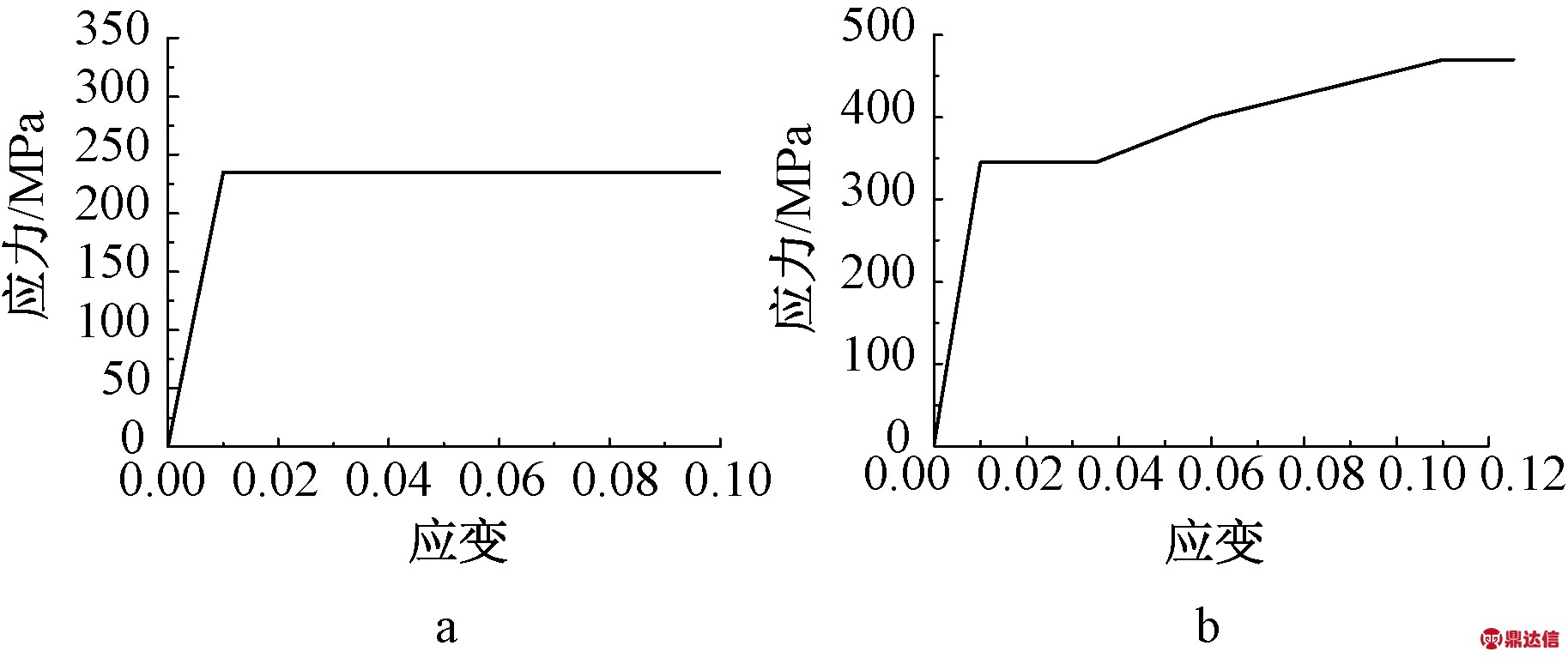

    钢材本构采用随动硬化本构模型,单向应力-应变关系如图3所示。利用各层剪切板的第1阶屈曲模态和相应的比例因子对剪切板施加初始缺陷,缺陷幅值

    a—剪切板;b—框架和支撑。
    图3 钢材应力-应变关系

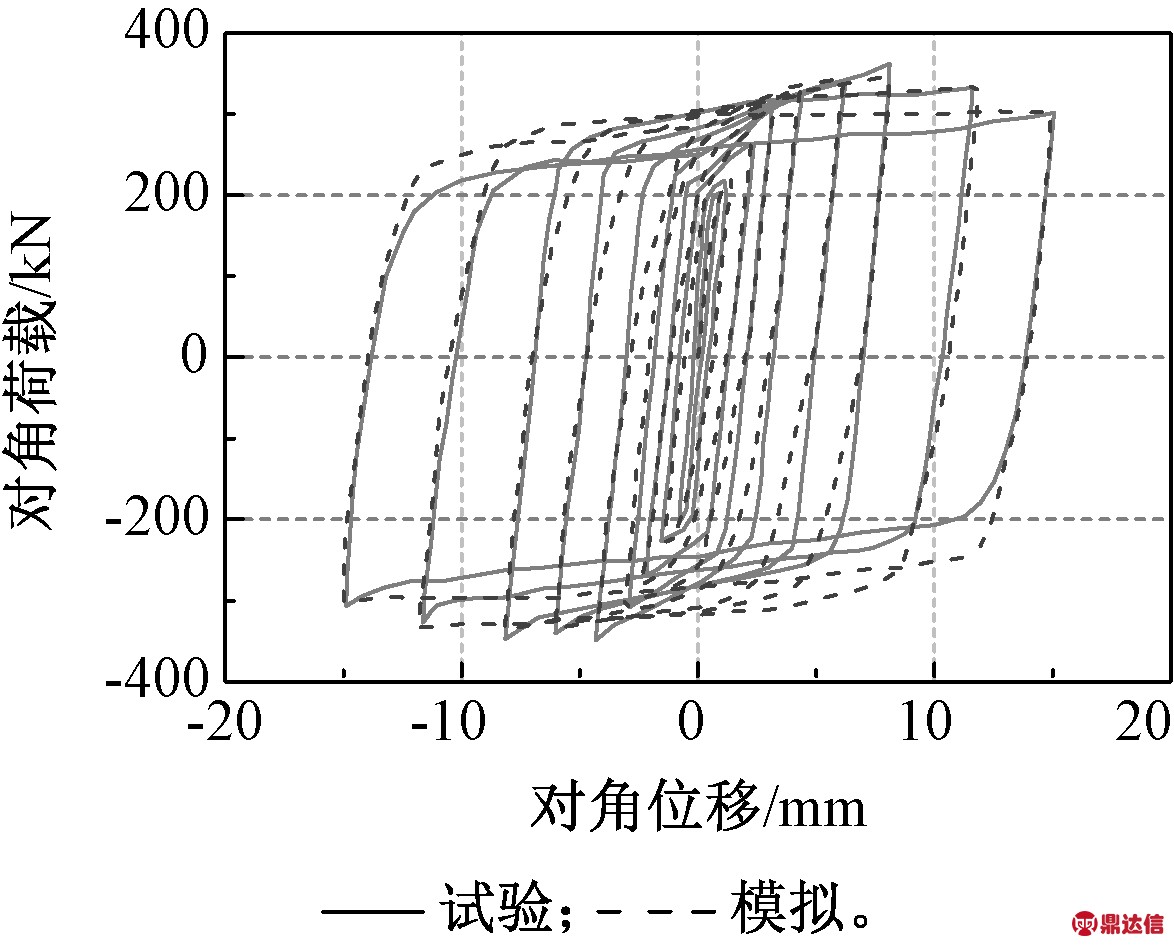

    采用以上建模方法建立文献[7]中加劲剪切板试件SSP的有限元模型并进行往复加载分析,模拟曲线与试验曲线的对比如图4所示,两者吻合良好。

    图4 滞回曲线对比

    2 承载力和刚度

    模型n4k4—n12k8的平面布置完全对称,且仅由周边抗弯框架和支撑剪切板承受水平地震作用,因此,可取一榀钢框架-支撑剪切板模型进行推覆分析。采用倒三角分布水平荷载的加载模式,将模型推覆至顶层位移角达到2.5%,并以最大层间位移角达到2.5%作为结构的极限状态。

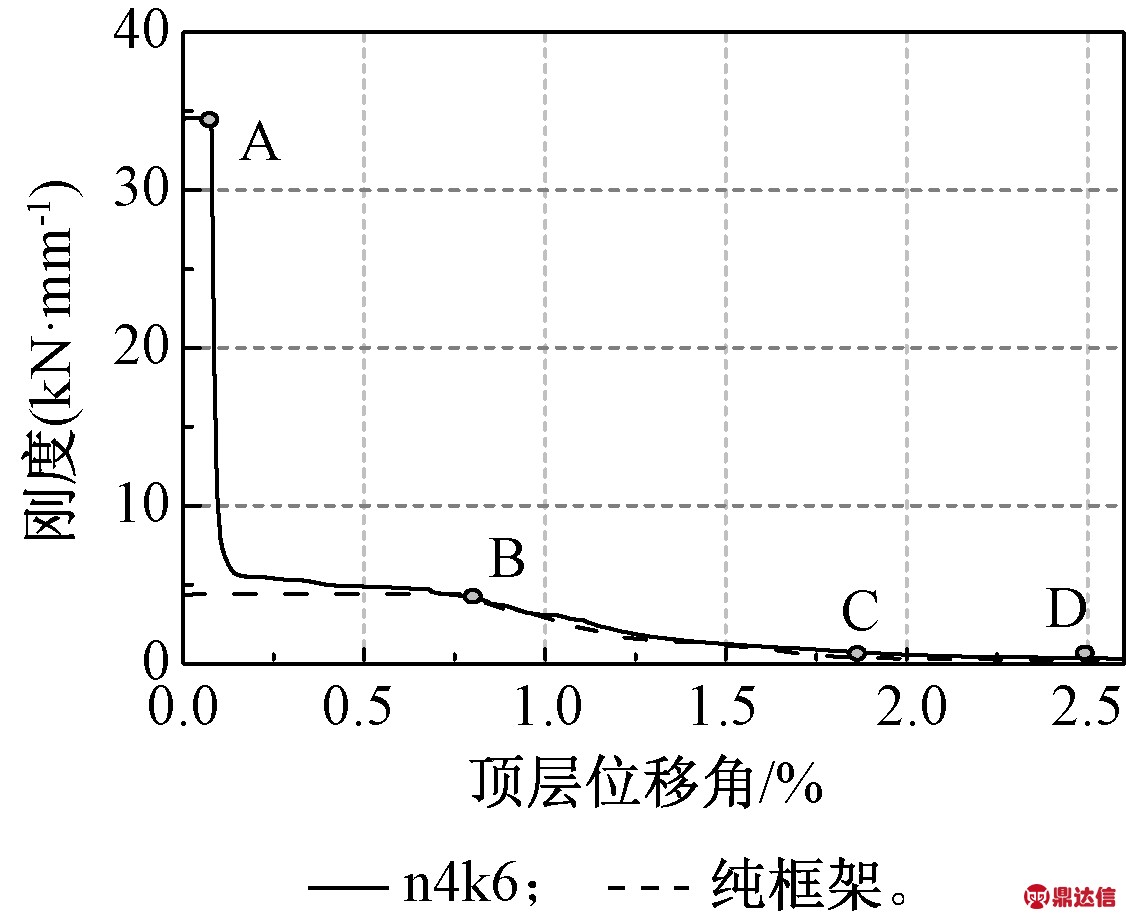

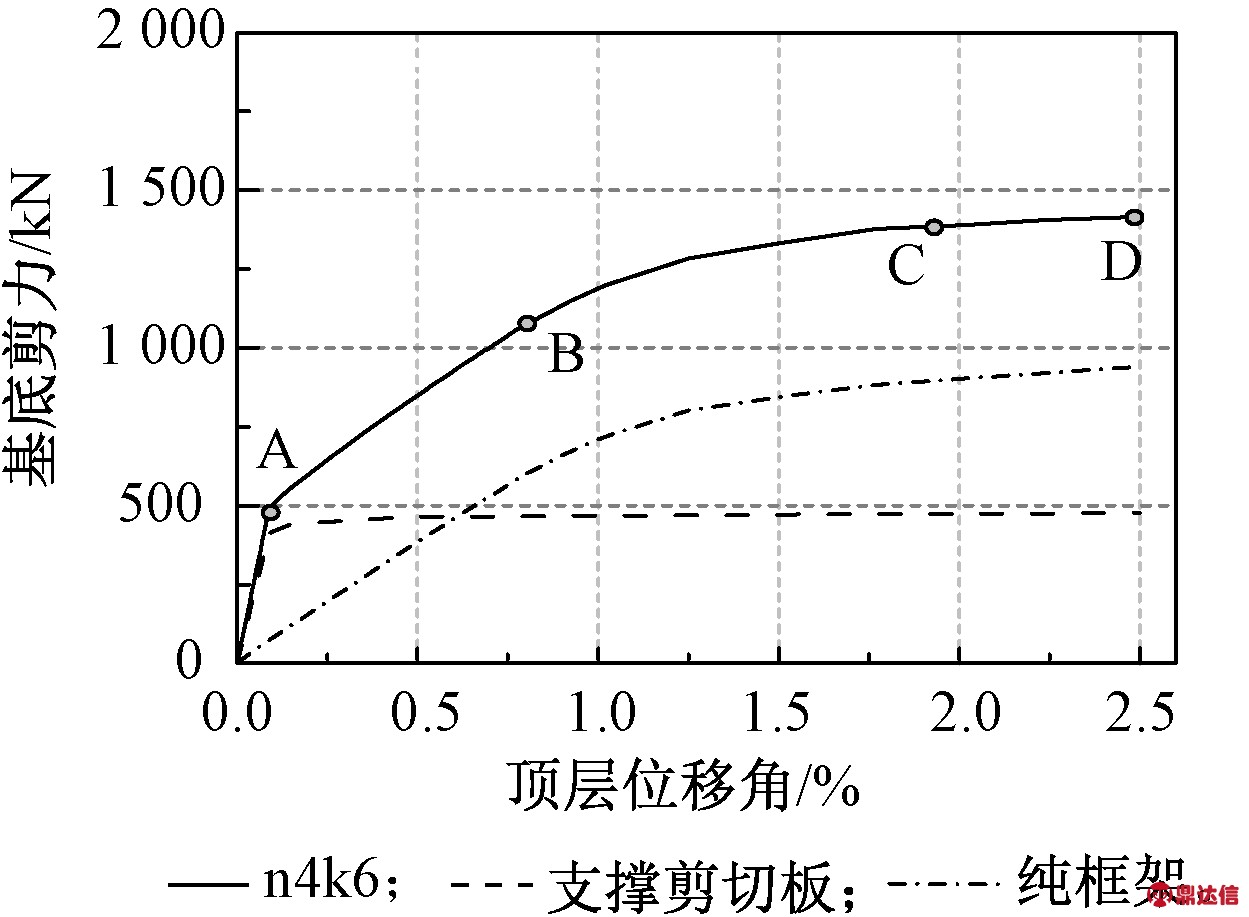

    图5、图6分别为模型n4k6的基底剪力-顶层位移角曲线和刚度-顶层位移角曲线。从图中可以看出,框架-支撑剪切板结构的初始刚度与支撑剪切板的刚度非常接近,在按多遇地震设计基底剪力(425 kN)时,结构保持弹性。

    图5 基底剪力-顶层位移角曲线

    图6 刚度-顶层位移角曲线

    图5、图6中,曲线的第一个转折点(A点)对应的位移角与支撑剪切板的屈服位移角基本相同。剪切板屈服后,结构刚度接近于纯框架的初始刚度;曲线的第二个转折点(B点)与纯框架进入塑性时的位移角基本相同,B点位移角是A点位移角的8倍左右,说明框架-支撑剪切板结构具有明显的屈服时序和屈服后刚度,是一种理想的可更换损伤元、可恢复功能的结构体系[9-10];曲线上的C点和D点分别是结构最大层间位移角达到2.5%和顶层位移角达到2.5%的时刻。

    7)假定多遇地震下的楼层地震剪力全部由剪切板承受,由式(5)验算剪切板的抗剪承载力:

    图7 模型n4k6的应力云图 MPa

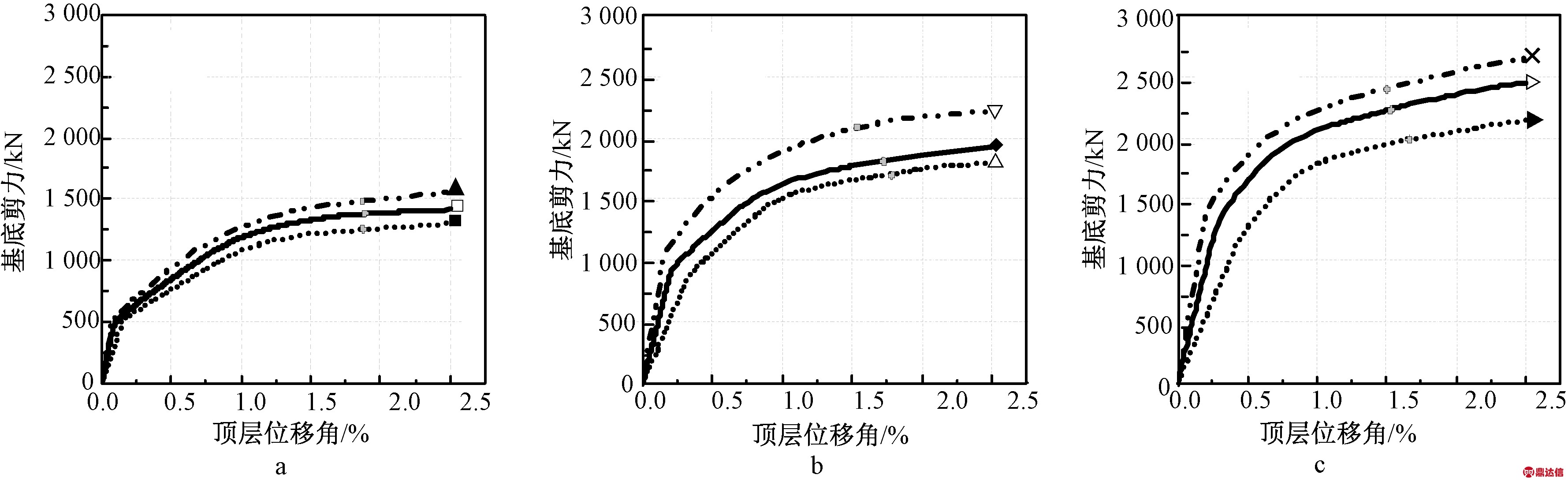

    模型n4k4—n12k8的基底剪力-顶层位移角曲线见图8。从图中可见,层数相同的模型,支撑剪切板的跨度越大,亦即剪切板的宽高比越大,结构初始刚度越大。

    表4列出了模型极限承载力和初始刚度的比值,表中,FSFfFp分别为框架-支撑剪切板、纯框架和支撑剪切板的极限承载力,KSKfKp分别是框架-支撑剪切板、纯框架和支撑剪切板的初始刚度。从表中可见,设置剪切板能显著提高框架结构的承载力和初始刚度。支撑剪切板跨度相同的模型,随着结构层数增加,支撑剪切板对框架承载力的提高作用越明显,但对初始刚度的提高作用减小。层数相同的模型,支撑剪切板跨度越大,对结构初始刚度的提高越明显,但对承载力的提高作用影响不大。

    a—4层;b—8层;c—12层。

    图8 基底剪力-顶层位移角曲线

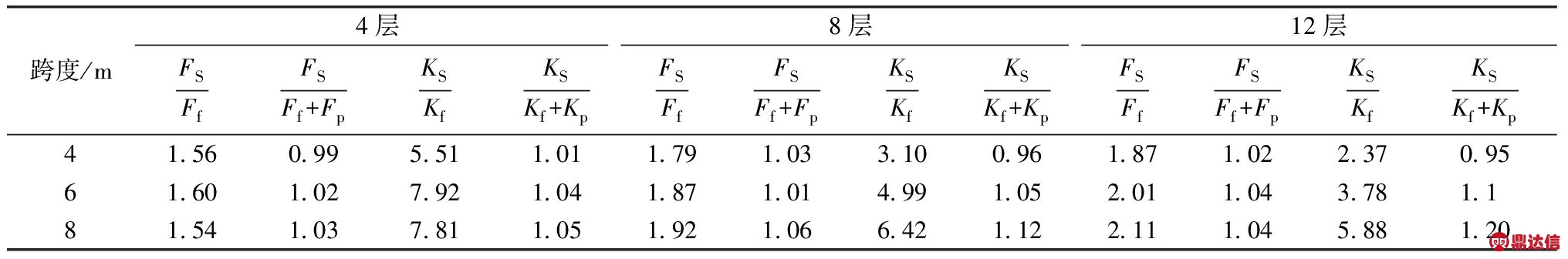

    表4 承载力初始刚度的比值

    另外,由表4还可知,框架-支撑剪切板的承载力与纯框架和支撑剪切板承载力之和基本相同,初始刚度也是如此。说明框架和支撑剪切板的相互作用不明显,设计时可将两者的初始刚度和承载力进行叠加。

    3 变形特征

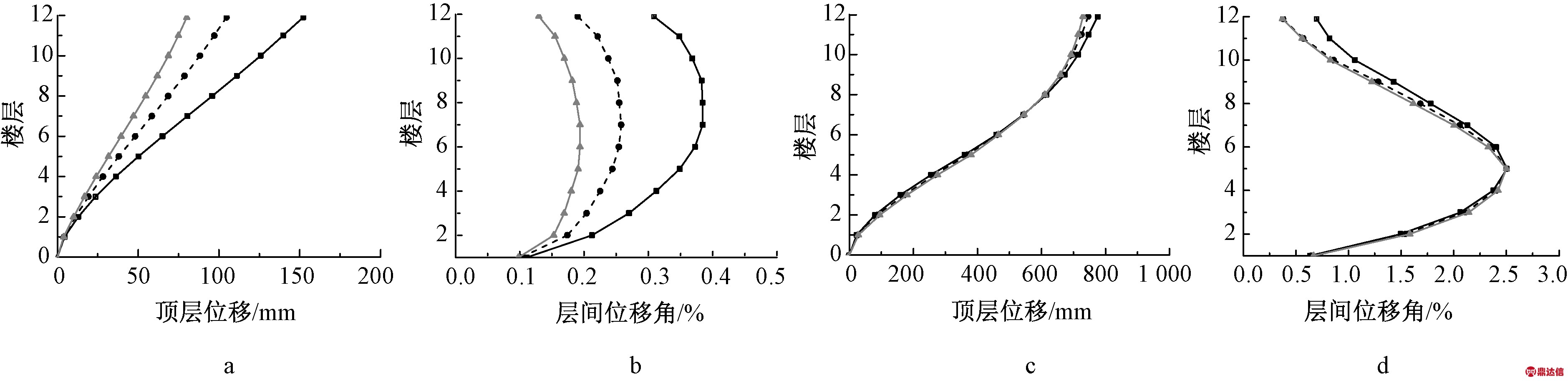

    12层模型的楼层侧移曲线和层间位移角曲线如图9所示,从图中可见,在多遇地震设计剪力作用下,结构处于弹性状态,模型侧移曲线以弯曲型变形为主,支撑剪切板跨度越大,结构侧移和层间位移角越小。当最大层间位移角达到2.5%时,剪切板已屈服,结构刚度退化为框架的抗侧刚度,模型侧移曲线以剪切型变形为主,并且支撑剪切板跨度不同的3个模型的变形曲线基本重合。

    4层模型和8层模型的变形曲线特征与12层模型的相同,限于篇幅,不再一一列出。

    a—顶层位移(多遇地震作用);b—层间位移角(多遇地震作用);c—顶层位移(最大层间位移角达到2.5%);
    d—层间位移角(最大层间位移角达到2.5%)。

    图9 侧移和层间位移角曲线

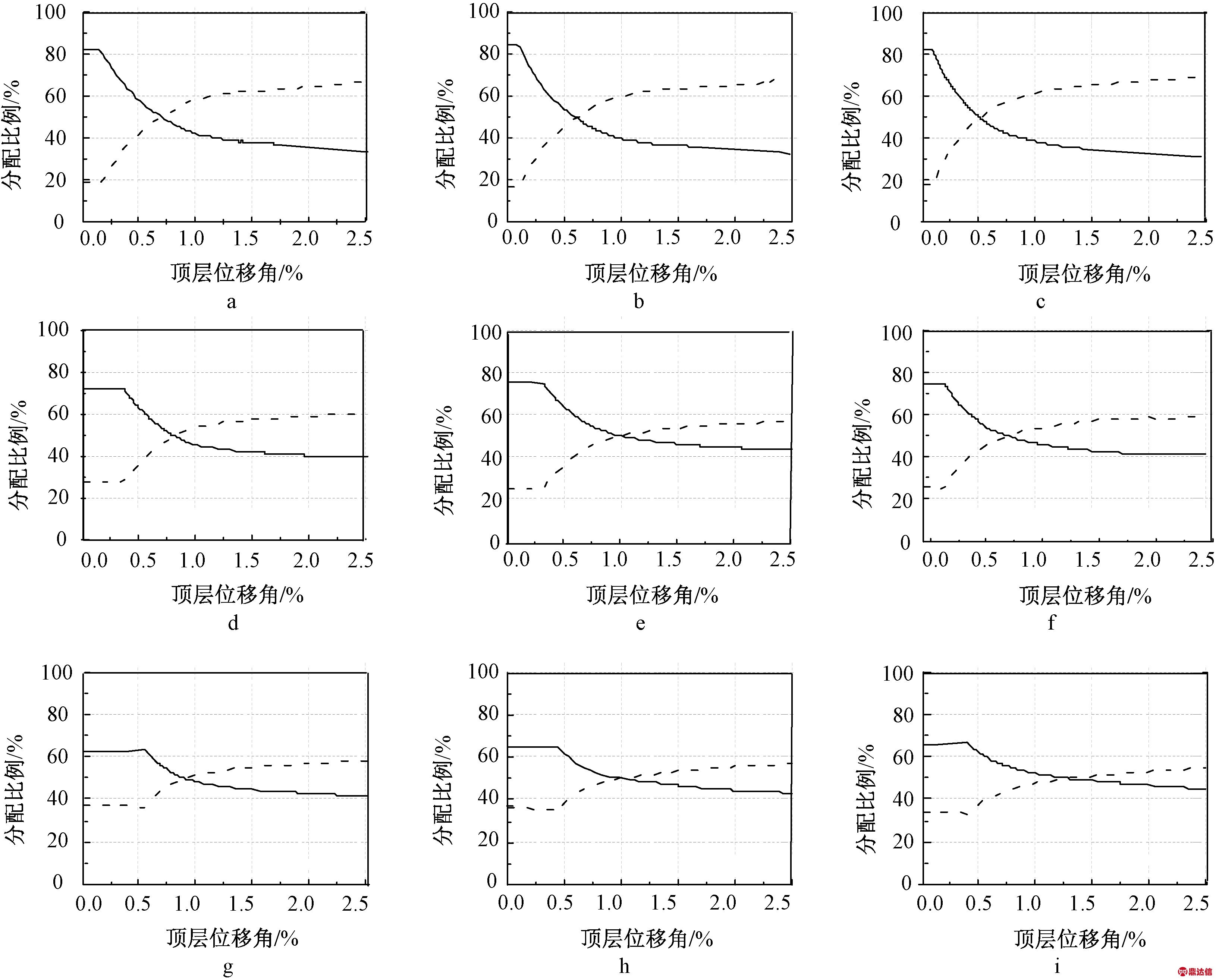

    a—n4k4;b—n4k6;c—n4k8;d—n8k4;e—n8k6;f—n8k8;g—n12k4;h—n12k6;i—n12k8。

    图10 剪力分配曲线

    4 剪力分配

    模型n4k4—n12k8的基底剪力在支撑剪切板和框架中的分配比例曲线如图10所示。从图中可见,加载初期,支撑剪切板承担了大部分的水平剪力,其分配比例随着层数的增加而降低,4层、8层和12层模型的支撑剪切板承担的剪力比例分别为80%、70%和60%左右。随着荷载增加,剪切板屈服,框架承担的剪力比例增大,支撑剪切板承担的剪力比例减小。

    模型层数越多,剪力分配比例曲线中的水平线段越长,剪切板完全屈服时所对应的顶层位移角越大。这是因为随着层数增多,结构弯曲作用增大,剪切板沿高度屈服不均匀,下部剪切板屈服较早,上部剪切板屈服较晚。

    5

    1)框架-支撑剪切板结构具有明显的屈服时序,结构初始刚度接近于支撑剪切板的刚度,屈服后刚度接近于框架的初始刚度,是一种理想的可更换损伤元、可恢复功能的结构体系。

    2)设置支撑剪切板能显著提高框架结构的承载力和初始刚度。框架和支撑剪切板的相互作用不明显,设计时可将两者的初始刚度和承载力进行叠加。

    3)支撑剪切板的跨度对结构初始刚度影响较大。加载初期,模型侧移曲线以弯曲型变形为主,支撑剪切板跨度越大,结构侧移和层间位移角越小。剪切板屈服后,模型侧移曲线以剪切型变形为主。

    4)随着层数增多,结构弯曲作用增大,剪切板沿高度屈服不均匀,下部剪切板屈服较早,上部剪切板屈服较晚。
