【摘 要】文章根据滚动直线导轨的广泛应用，及性能特点和要求，结合实际经验，提出在安装时的注意事项，注重选材和受力分析计算，进行合理预紧，以及如何防尘防护和润滑，满足使用要求，提高导轨使用效果和寿命。
【关键词】导轨 滚动直线导轨 导轨润滑 导轨安装
直线导轨又称线轨、滑轨、线性导轨、线性滑轨，在大陆称直线导轨。用于直线往复运动场合，拥有比直线轴承更高的额定负载，同时可以承担一定的扭矩，可在高负载的情况下实现高精度的直线运动。直线运动导轨的作用是用来支撑和引导运动部件，按给定的方向做往复直线运动。直线轴承主要用在自动化机械上比较多，也用在精度要求比较高的机械结构上。为保证导轨使用效果要求和寿命，作者结合实际经验，提出在安装时的注意事项，进行合理预紧，以及如何防尘防护和润滑。
1滚动直线导轨的安装
1.1滚动直线导轨的安装步骤
(1)安装滚动直线导轨前，务必先用油石打去安装底面和侧面上的加工毛边、毛刺与污物，请注意螺栓孔与装配螺栓是否吻合。
(2)将装配螺栓锁定，但不完全锁紧，利用小虎钳将轨道基准面紧床台侧向安装面，再使用扭力板手，按规定的扭力值(见表1)依序锁紧轨道装配螺栓。使用扭力板手，将装配螺栓依规定的扭力值锁紧，装配螺栓的锁紧顺序，由轨道中央向两端依序锁紧，如此可获得稳定的精度。

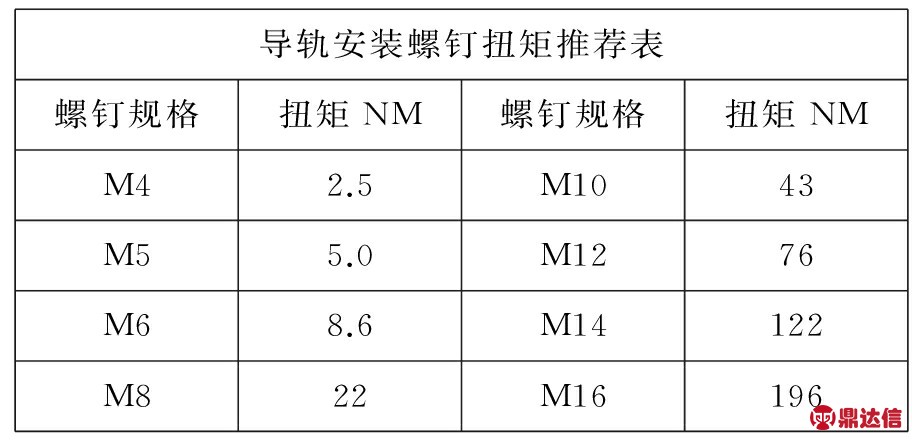

表1 螺钉扭矩
(3)使用专用工具校正非基准导轨：使用专用工具，以基准侧轨道的侧向基准面为基准，自轴端依安装间隔调整从动侧轨道侧向基准面的平行度，并同时依序锁紧装配螺栓。
(4)若无专用工具，可以使用直线块规，移动平台测量非基准滑块之侧面相对平台的变动值，连接平台后通过移动平台本身校正非基准导轨，使用千分量表将其调整至与基准侧轨道侧向基准面平行。然后再以直线规为基准，利用千分量表调整从动侧轨道的直线度，并自轴端依序锁紧轨道装配螺栓。
(5)若安装基座没有加工侧定位基准，可使基准导轨与直线块规找正，固定基准侧导轨后，再按上述相同步骤，安装非基准侧导轨，最后连接滑块与移动平台。若无直线块规，就只能找导轨附近基座上的某一个加工面，作为假基准校正安装导轨。
1.2滚动直线导轨的安装注意事项
(1)安装过程中，严禁随意拆卸导轨副的各部件，以免影响其精度和灵活性；严禁随意对导轨加装不符合规定的滚珠，且导轨应放在适当的平面上，以免造成导轨变形。
(2)滚动直线导轨务必使用在清洁的环境中，并在产品外头加装保护罩，以防止灰尘和金属粉尘的进入，也不要使用在高于摄氏80度的环境中(耐热规格除外)，以免损环产品之密封件，进而影响产品精度与使用寿命。
(3)对于接长导轨成对安装，除导轨成对编号外，每根接长导轨要根据编号接长，以保证基准导轨和非基准导轨的一致性。
(4)滑块的端盖一般为工程塑料，安装时请不要用硬的或尖锐的工具敲击，严禁任何溶塑性清洁剂或液体接触滑块上的工程塑料及橡胶零件，安装完成进行试运行前，应清理安装现场。
(5)导轨出厂前已加注润滑脂，如必需对导轨在安装前进行清洁，清洁后要确保先行晾干，再加注规定的润滑脂(润滑油)，严禁导轨在无润滑状态下运行。
(6)如无必要，安装时不要将滑块从导轨上卸下来；如必需卸下来，请先将辅助导轨对正滚动直线导轨，然后将滑块滑到辅助导轨上，并使滑块一直保持在辅助导轨上；装回时顺序相反，如无辅助导轨，多个导轨间可互做辅助导轨使用。
2滚动直线导轨的预紧
2.1预紧的目的
对滚动直线导轨进行出厂前的预紧，可提高滚动直线导轨使用时的刚性，同时，由于间隙得到适当消除，对滚动直线导轨运行时的运行精度表现也有帮助；间隙的消除同时有利于滚动体实现滚动运行，消除可能发生的滑动。仔细选择好滚动直线导轨的预紧，对刚性/精度/寿命均有帮助；但若选择不当，过度预紧，对滚动直线导轨的使用寿命反而有害。
滚动直线导轨通过使用不同的滚动体大小，来调整出厂前的预紧状态，预紧状态一旦出厂时确定，在用户处无法进行再次调整。
2.2预紧程度的划分
预紧程度可分为无预紧/微预紧，轻预紧，中预紧，重预紧，个厂家预紧代号不尽相同；预紧程度大小一般按内部预紧力相对于滚动直线导轨的额定动负荷C的百分比来衡量，且内部预紧力在滑块受力分析时要给予考虑；无预紧至微预紧一般为0—0.02C，轻预紧一般为0.05—0.07C，中预紧一般为0.10—0.12C，具体预紧力数值详见各产品出厂参数。
3滚动直线导轨的润滑及整体防尘防护
3.1滚动直线导轨的润滑
(1)滚动直线导轨必须在润滑状态下运行，真空或洁净室使用时应选用专用润滑脂。
(2)定期加注润滑脂：使用频率一般，低速运行，可采用定期加注润滑脂方式润滑，建议加注锂基润滑脂；加注新的润滑脂之前，应擦除掉已污染的原有润滑脂。润滑间隔期T=100000/V(hr),V—运行速度，m/hr。
(3)连续供油润滑：对使用频率高，高速运行(V≥15m/min)的场合，建议使用连续供油方式润滑，推荐使用20号机械油。
3.2滚动直线导轨的防尘防护措施
(1)导轨沉头孔压盖(导轨盖)：使用导轨沉头孔压盖，可以避免因沉头孔积尘对导轨产生影响，沉头孔压盖一般为标准出厂配置；也可考虑使用金属贴带，对导轨上面实施全覆盖。
(2)滑块端面密封片：端面密封片为滑块本身的标准配置零件，所有滑块的端面均有端面密封片。注意，端面密封片一般为橡胶材质，要避免在搬运/滑块拆装/安装过程中，对密封唇造成损坏，否则会引起导轨运行不顺畅。
(3)滑块底面密封片：滑块底面密封片，有些产品为标准配置，有些产品为非标准，采购时需要标明密封片代码。增加各类刮片、密封片、防尘片、端盖加强片，会增加导轨的运行阻力
