【摘 要】本文介绍一种柱塞泵维修工具，通过工具的使用提高设备维修人员的工作效率。
【关键词】柱塞泵 维修工具 使用方法
机械设备维修是设备运转的关键环节，随着社会的发展，新技术的不断应用，提高设备维修人员的工作效率，已经成为企业发展的一个课题。
1技术背景
排液弹簧座在现场维修过程中，排液弹簧座的拆卸和紧固过程没有专用工具，由于阀座为圆形，表面与泵筒配合使用管钳会造成阀座的损伤，将阀座拿到工作台使用台虎钳维修又会延长维修时间，来回搬动阀座增加维修人员的劳动强度。现场紧固排液弹簧座的方法多采用扳手冲击，力度不容易把握，用力过大容易使排液弹簧座变形。
2发明目的
本发明目的在于更快捷方便的进行排液弹簧座的拆卸和装配，保证了工具配件不被损坏，做到省时省力。
3附图及附图的简单说明

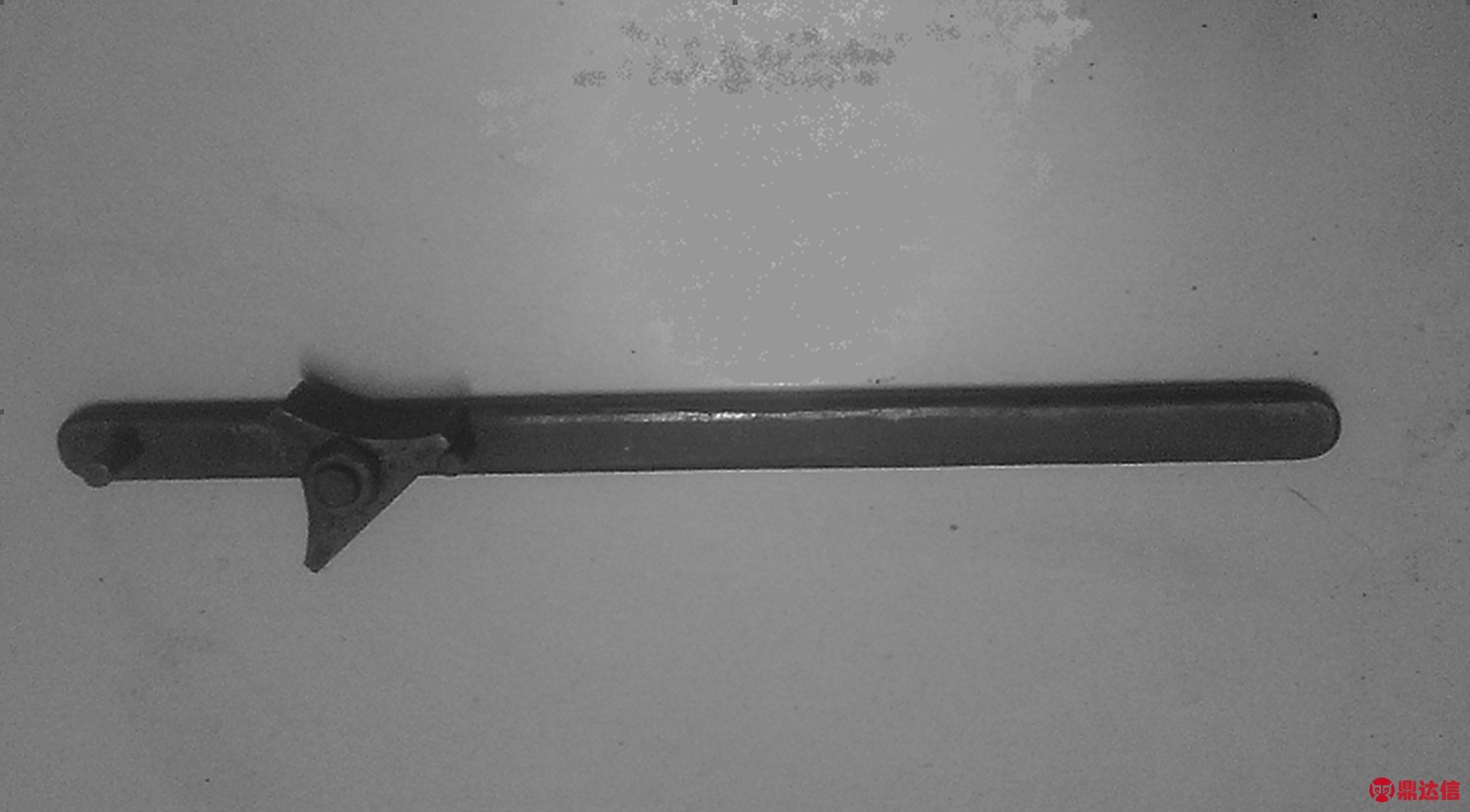

图1 工具实物图片
图2 工具使用图片

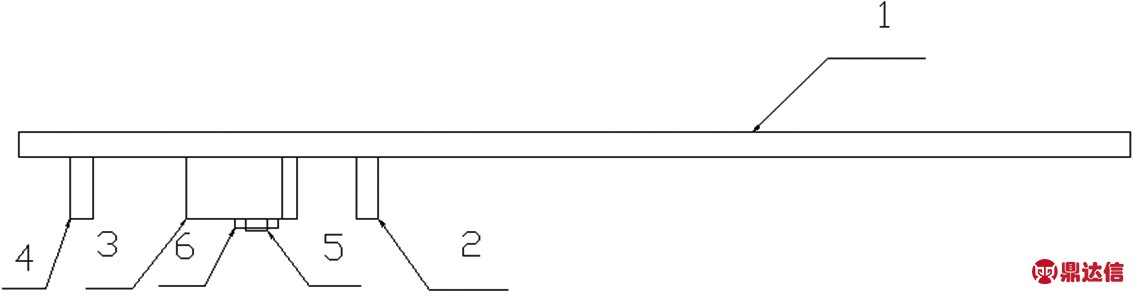

附图1 柱塞泵阀座扳手
注：1.手柄；2.弧形块；3.弧形块轴；4.定位杆；5.限位杆；6.防脱螺丝。

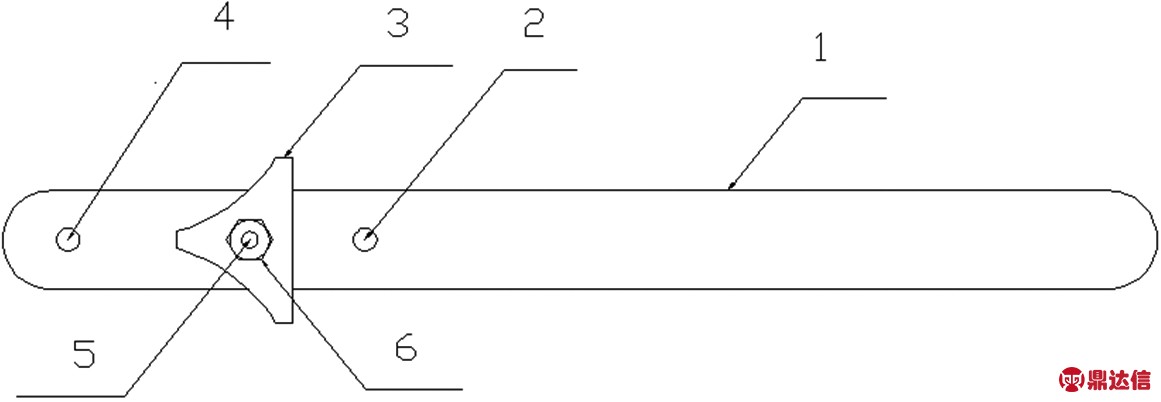

附图2 柱塞泵阀座扳手俯视图
注：1.手柄；2.弧形块；3.弧形块轴；4.定位杆；5.限位杆；6.防脱螺丝。
4使用方法
如附图1所示柱塞泵阀座扳手由手柄、弧形块、弧形块轴、定位杆、限位杆、防脱螺母组成。附图2为附图1的俯视图，弧形块可在弧形块轴上成一定角度自由转动，旋转角度由限位杆限定，限位杆防止操作过程中弧形块转动角度过大，使弧形块圆弧与阀座圆弧不能迅速贴合，防脱螺母可防止弧形块使用过程中脱出，使用时将定位杆插入阀座的排液孔，转动手柄将弧形块在贴合在阀座的外圆表面扶正，手握手柄，另一端利用标准扳手对排液弹簧座螺丝进行拆卸即可，装配排液弹簧座螺丝时只需将扳手翻转180°，使弧形块与阀座贴合，用标准扳手拧紧排液弹簧座螺丝完成装配。
5结语
该项目已经在大港油田公司立项推广，柱塞泵阀座扳手结构简单、使用方便，该避免了阀座维修过程中的搬运和拆装过程对阀座的伤害，省时省力。该工具适用于大型柱塞泵填江氏阀座的拆装作业，大范围推广后可提高工作效率，有着较好的经济效益。
