摘要:外圈是一个双锥滚道的轴承套圈,要求表面感应淬火,其是轮毂轴承单元产品加工的一道关键工序。现有技术条件感应器设计、制作简单,调试方法相对容易,但需要二次装夹,增加了人工劳动强度和自动化设备的自动上下料难度,着重介绍改进后的感应器及工艺方法。
关键词:轴承套圈;淬火;感应器;工艺改进
1. 技术背景
原技术方案在参考沈伟毅等著“载货汽车轮毂轴承外圈感应淬火”一文的基础上,增加了部分论述和分析。原感应器结构如图1所示,淬火样块如图2所示。
2. 工艺过程
(1)完成上侧锥面淬火。
图1 原感应器方案

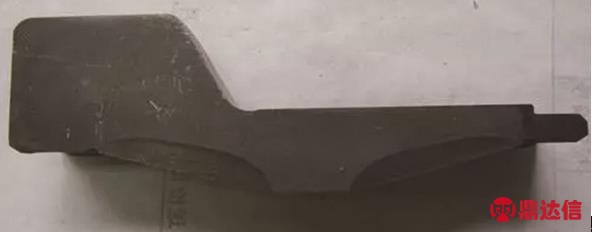

图2 原方案淬火样块照片
(2)二次装夹,完成下侧淬火(需对上锥面淬火区进行喷水保护)。
原方案工艺参数如表1所示。
3. 原方案优点和缺点
优点:①感应器制作比较简单。②工艺调整难度较小。
缺点:①零件需要两次装夹。②需要两套工装。③零件需要翻转180°,自动化设备机械动作实现难度大。④第二次锥面淬火易对第一次淬火区造成回火,需对第一次的淬火区进行喷水保护,变化点增多。
4. 改进后的感应器及工艺方法
由于上述感应器存在不足,故而设计新型的上下同时加热的扇形感应器(见图3),零件一次装夹,完成上下锥面同时加热淬火。
(1)实施方式 具体步骤:第一步,上料位(工件一次装夹,见图4a);第二步,感应器进入工件内腔(见图4b);第三步,感应器到达加热位,工件旋转、加热(见图4c);第四步,加热完毕后,感应器到达喷水淬火位(见图4d);第五步,感应器退出零件内腔至下料位(见图4e)。

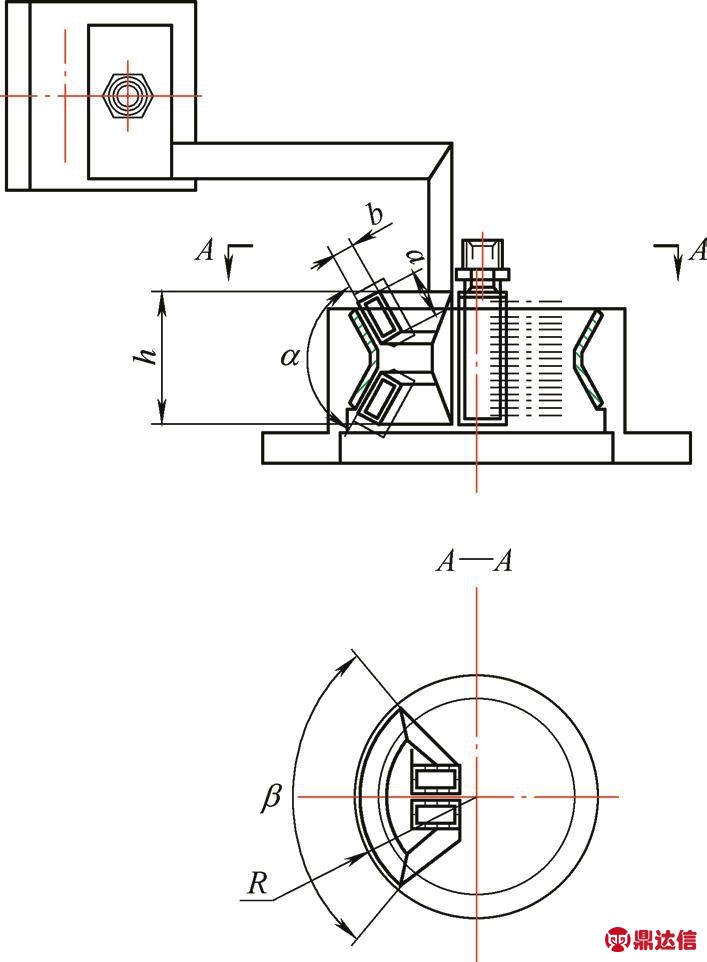

图3 新型扇形一次加热双锥面感应器
(2)改进方案工艺参数 如表2所示。
(3)检测结果 新方案淬火样块如图5所示,检测结果如表3所示。

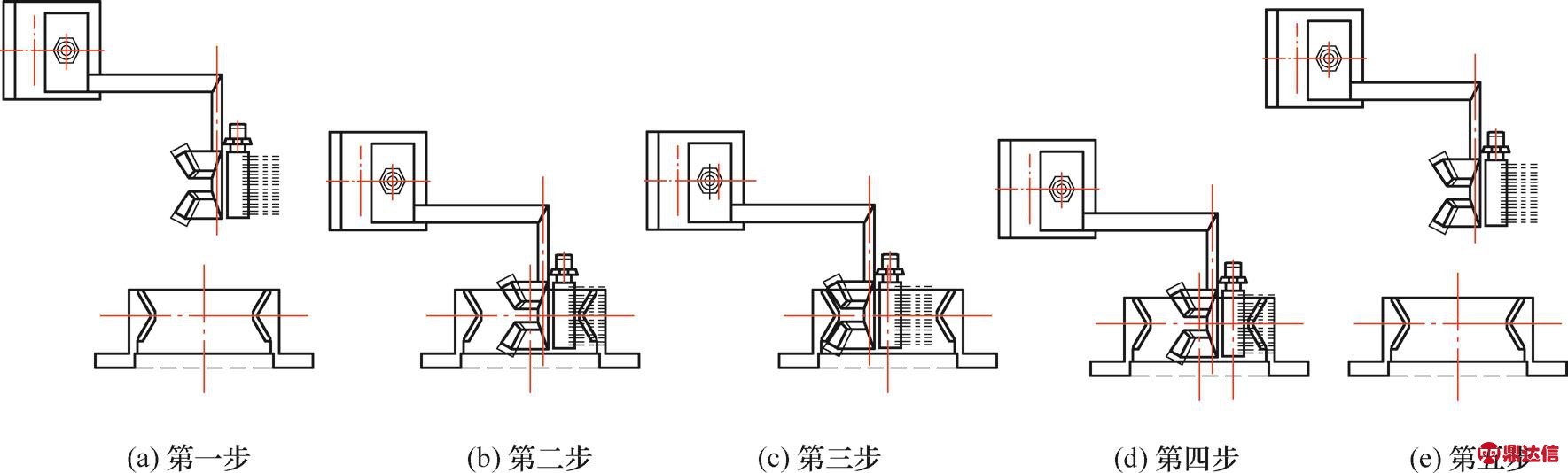

图4 新方案感应器加工步骤

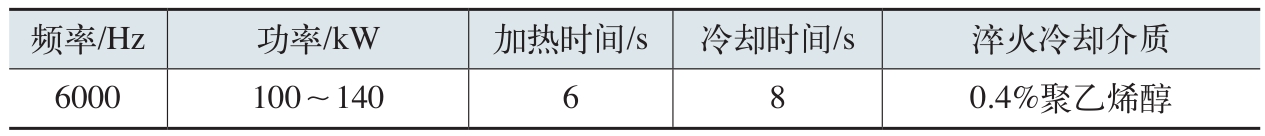

表1 原方案工艺参数

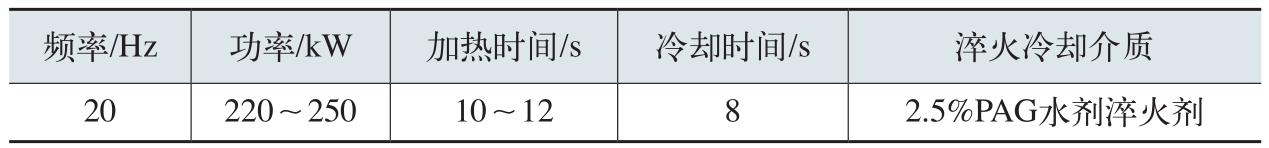

表2 改进方案的工艺参数

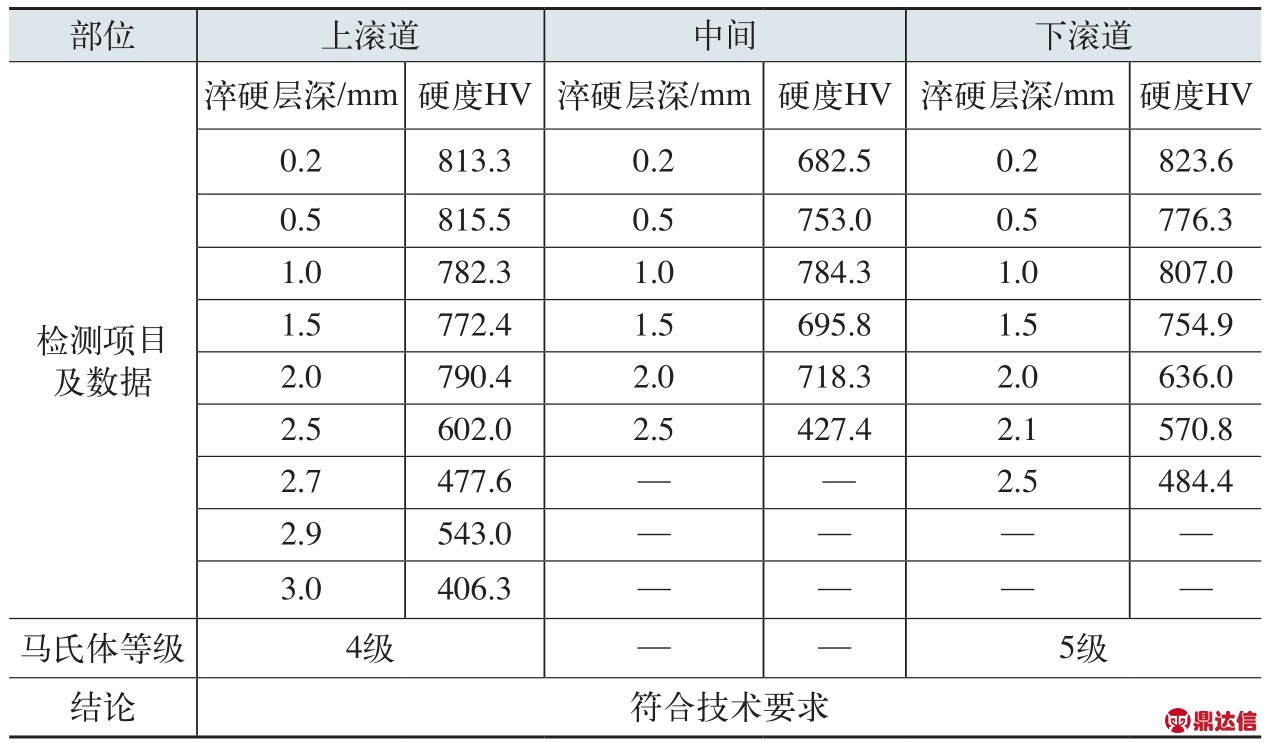

表3 新方案样块检测结果

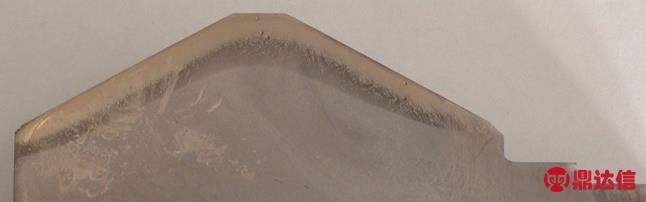

图5 新方案淬火的样块
5. 结语
原方案需要二次装夹完成整个零件的淬火,新方案仅需一次装夹即可完成零件淬火,生产效率大幅提高,增加了生产企业的产能,一次装夹简化了机械上下料过程,为批量生产做好了充分的工艺储备。
