摘 要:以LBG1-200/6矿用隔爆型高压电缆连接器为代表,分析了传统矿用隔爆型高压电缆连接器的特点、使用范围和适用条件,在此基础上分析了传统高压电缆的几种连接方式的优缺点,发现需要对其连接部位的卡爪进行改进,使之连接操作更方便快捷、节约时间和维修成本。改进后的防爆高压开关卡爪装置减少了工人的劳作强度,具有结构简单、设计合理、连接处很稳定、安全性高等优点,具有极大的推广价值。
关键词:防爆 高压开关 卡爪设置 电气间隙
1 传统矿用隔爆型高压电缆连接器简介
1.1 特点
LBG1系列的连接器在井下得到了普遍使用,因此,以LBG1-200/6矿用隔爆型高压电缆连接器为代表,分析传统高压电缆连接器的特点如下:
1)连接器的绝缘子选用性能优良的绝缘材料(DMC)一次压制成型,绝缘性能强,机械强度高;
2)连接器用于防止电缆拔脱的压板设计成带有弧形沟槽的铸件,极大地提高了压线的可靠性;
3)绝缘子采用内部卡簧固定于隔爆外壳上,避免与外界直接连通,安全可靠,又便于拆装;
4)隔爆外壳采用Q235A钢板,用二氧化碳气体保护焊自动焊接而成,焊缝平整饱满,结实可靠;
综上所述,盆底肌力减退后,盆底肌肉的慢性损伤是存在的,可通过生物反馈+电刺激治疗盆底肌力,使其功能得到一定的恢复,但最根本的方法在于预防产后PFD的发生。首先,在孕期应当严格控制孕期体质量的快速增长,防止盆腔脂肪的填充和过重子宫及胎儿对盆底肌力的慢性牵拉和损伤。其次,孕期进行盆底肌肉提肛锻炼,这样可以促进孕妇盆底血液循环,提高其盆底肌肉张力,预防阴道助产或会阴侧切的发生,进一步保护产妇的盆底功能。再者,对于盆底肌功能降低明显的产妇,产后尽早进行生物反馈+电刺激治疗,使盆底肌肉早日康复,为膀胱尿道提供结构支撑作用,增强尿道括约肌的力量,预防PFD的发生。
1.2 主要用途及适用范围
连接器适用于含有甲烷或煤尘爆炸危险的煤矿井下,用于3.3~10 kV各种橡套电缆、交联电缆等电缆间的终端连接,也可将其一半防爆联接筒接到移动变电站的高压开关上,作为移动变电站进线电缆接线之用,以便互相插接。
在当前普通本科院校进行改革或转型的形势下,旅游管理作为一门实践应用型较强的专业,其实践教学体系一直处于较为混乱的状态;各学校由于受制于设施设备、师资等原因,没有形成完善的实践教学体系。从涉及实践教学的三个环节(专业必修课、专业选修课、集中实践环节)入手,提出了课程实习、课堂模拟、校内实训、顶岗实习、研究性实践、创新创业实践等实践教学形式,构建起实践教学体系,并通过实验室建设、教师队伍、资金支持和企业合作进行支持。
1.3 使用条件
1)环境气压为 86~110 kPa;
2)环境温度为-20~+40℃;
单纯进行开发地震遗址旅游,线路单一,看点单一,难以吸引旅游者的注意,唐山旅游景区众多,并且毗邻京津,近年来,国家也一直倡导要京津冀协同发展,唐山积极响应号召,积极融入京津旅游体系中,与北京景区进行联合,打造首都周边地区游,借助北京地区的名气,促进景区发展。此外唐山市进行经济转型,加大对旅游业的扶持,力求对各个景区精准定位,协同发展,诸如在唐山市内,可以与开滦国家矿山公园共同打造“黑色旅游”,与遵化清东陵一起打造探讨“生死问题”的旅游,与李大钊故居及纪念馆共同打造“红色科普类”旅游。
3)空气相对湿度不大于95%(+25℃时);
4)具有甲烷爆炸性气体混合物的煤矿井下;
5)无显著摇动和剧烈冲击振动的环境;
6)在无破坏绝缘的气体或蒸汽的环境中;
高校内部审计文化作为校园文化的重要组成部分,是高校内审机构及内审人员在长期的审计实践中遵循的原则和理念、体现的形象和风貌以及与内部审计相关的行为方式、制度规范、物质实体、组织结构等因素的总和。
7)能防止滴水的地方;
8)污染等级为3级;
根据上述对机制专业毕业生的就业岗位、相关职业资格、所需技能与职业素养、典型工作任务与职业能力的统计及分析,三峡职院将机制专业的培养目标定位为:
3.3.1 社区建设规划 社区建设规划分为两部分:一是房屋建设;二是基础设施建设。房屋应与当地传统民居建筑风格相协调,结合现代美学原理进行改造,符合整体特色,提升居住的舒适度和建筑美感。社区基础设施应配备齐全,保证居民交通方便和生活舒适。
9)安装类别为Ⅲ。
综上所述,伏击是边防战斗中经常运用的基本战术之一,对完成边防战斗任务有重要的作用。在战斗中,如果能够应用好伏击战法,不但可以以最小的代价获取战斗的胜利,确保国家利益和人民的生命财产安全;如果运用不好,则可能会给国家造成损失,给部队人员造成伤亡。在边防战斗中,我们要求取得战斗胜利的同时,更应保证把作战人员的伤亡降到最低。在边防战斗中,只要充分运用好伏击战术,就能在完成战斗任务的同时,将伤亡降到最低,达成最好的战斗效果,真正取得边防战斗的胜利。
2 传统高压电缆连接方法
2.1 分叉法
传统的连接方法中,最受青睐的便是分叉连接法,在需要连接的地方,将电缆内部的芯线拆分为均等的两部分,然后从两端缠绕在另一端上,最后再在缠完的芯线上拧上螺母,保证连接的稳定。
2.2 卡爪加垫片法
除了上述的分叉法,还有一种连接方法也使用的较多,便是卡爪加垫片法,如图1所示。这种方法相比于分叉法又更进一步,在连接处增加了底部卡爪,使得电缆线被固定在设定好的方向,不会因为其他部位的拖动而产生沿连接柱周向位移,同时还带有垫片,让纵向连接更加可靠。
2.3 专用连接头
在上述两种方式都出现之后,随着不断的发展,又改进出了专用的连接头,如图2所示。此种连接头既不需要将电缆线头分叉,也不需要特意去配备螺母,只需铜线鼻和自带的螺栓就能够完成连接,在使用十分的方便快捷,对工人的熟练程度要求也不是很高。
图1 卡爪加垫片法
图2 专用连接头
3 传统高压电缆连接方法的缺点
3.1 分叉法缺点
分叉法最大的缺点就是操作复杂,必须依赖于有经验的工人才能完成,而且完成的速度有限,消耗的时间较长。此外,连接的质量也无法保证,具有很大的随机性。
同时,分叉法连接方式导致的自带误差,主要由于连接的接触面积不充分。假如规定需要的电缆为290 mm2,选用300 mm2电缆,连接后实际接触面积可能仅为270 mm2,这就导致按照规定去检修却仍然留下安全隐患,长期使用后表面发热,外皮老化,严重时会产生火灾事故。
生态化教学理念是一种以生为本的课堂教育理念。它强调对各生态主体的参与积极性的充分调动,强调生态主体之间的相互配合与合作,强调课堂的整体性和动态平衡性建设,强调生态主体的个性化发展。这一教育理念的出现打破了机械、僵化的传统课堂格局,提升了课堂的灵活性和开放性,对于促进学生的全面健康发展具有重要意义。而小学数学既是小学课程教学过程中的基础性科目,也是小学课程改革的主阵地。因此,在小学数学课堂教学过程中,我们要积极优化课堂教学方式构建生态化小学数学课堂。那么我们如何才能够见生态化的小学数学课堂呢?下面我将结合我的教学实际从以下三个方面对该问题进行具体的阐述。
3.2 卡爪加垫片法缺点
因为连接方式的本质接近,卡爪加垫片法的缺点与上述分叉法一样操作复杂,依赖于有经验的工人才能完成,而且完成的速度有限,消耗的时间较长。此外,连接的质量也无法保证,也同样具有很大的随机性。
3.3 专用连接头的缺点
按照国家的最新规定,要求高压10 kV下,其电气间隙的最小允许值为125 mm[1]。这样的要求目的在于保障供电安全,不至于在连接处形成放电以及短路等不安全现象。但是,在使用专用连接头后,其电气间隙无法达到国家要求的125 mm,这就留下了一个很大的安全隐患。
4 对传统高压电缆连接器的改进
传统高压电缆连接器在使用中,最大的缺点就是连接速度太慢,对工人的要求高,连接一次的损耗较大,甚至安全要求不达标。因此,需要对高压电缆连接器进行二次改进,主要就是要对其连接部位的卡爪进行改进,使得连接方便,同时满足设备本身达到本质安全,不会因为装置的固有缺陷而违背国家的安全规定。
常用的几类连接装置存在的缺陷表明高压开关的连接装置要保证以下三点:一是保证所连接电缆两端接触面积;二是保证连接部位的强度,不会因为周围部位的拖动和拉伸而松动或者滑落;三是保证高压开关内部接线空腔的大小要满足国家规定的安全电气间隙。
在以上分析的基础上,总结原有的各类装置特点,改进设计了新型的防爆高压开关卡爪装置。该装置由金属垫块、固定螺栓以及螺栓卡爪组成,其结构示意图如图3所示。改进后的装置舍弃了传统开关中将电缆接头处缠绕在接线柱上这一操作,直接将电缆插入相应位置中,再进行固定即可,如图4所示。改进保留了原有传统结构简单的优点,通过螺栓卡爪,将高压电缆的接触面积达到了最大化,固定螺栓则保证了不会因为周围部位的拖动和拉伸而松动或者滑落,同时,预留的空间完全符合国家规定的安全电气间隙。
5 改进后的新型防爆高压开关卡爪装置的优点
图3 新型防爆高压开关卡爪结构示意图
图4 新型防爆高压开关使用图
1)结构简单,没有多余的配件,使得连接和检修都十分的快捷,减少了工人的劳动强度,降低了对工人熟练度的硬性要求;
[26] Howard J. Shatz, US International Economic Strategy in a Turbulent World, RAND Corporation 2016, pp. 102-104.
2)设计合理,即保证了接触的面积,又保证了电气间隙,所有的设计都满足了国家规范;
3)连接处很稳定,不会因为周围部位的拖动和拉伸而松动或者滑落;
4)在连接的时候,不需要把两端的电缆拔出,使得操作过程的安全性大幅度提高。
6 实际应用
在山西潞安高河矿井下北一盘区变电所、西一盘区变电所、西一盘区2号变电所,将原有的高压开关替换为改进后的新型防爆高压开关卡爪装置,使用前存在着如下问题:
1)井下工人接线时间较长。这样就导致了每次只能对一个地方的电缆线进行相应的操作,无法多处开工,井下的工作进度因此受到了很大的影响。
2)原有的接线方式要对电缆进行预处理,随机性很大,很小的失误就会导致处理后的电缆无法使用,必须再取一段进行重新处理,因此,电缆的损耗很大,造成了很多不必要的浪费。
在更换了新型防爆高压开关卡爪装置后,上述问题得到了很好的改善[2],以时间损耗为参考标准,如表1所示,改进前后的时间耗损有了很大的区别。
在经济成本方面,改进后的新型防爆高压开关卡爪装置也为企业带来了直观的经济收益,如下页表2所示。

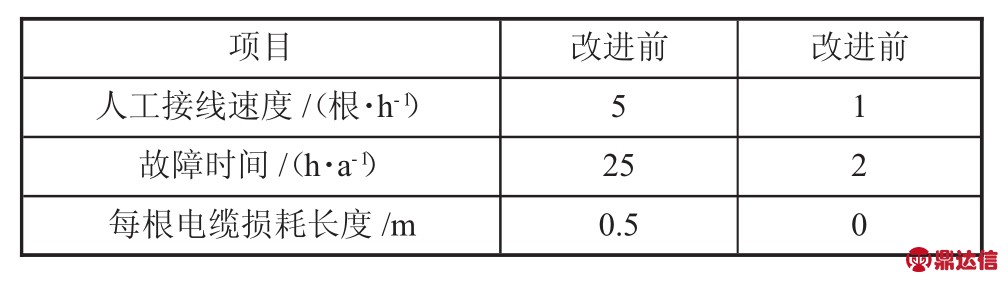

表1 新型防爆高压开关卡爪装置使用前后时间损耗对比
项目 改进前 改进前人工接线速度/(根·h-1)51故障时间/(h·a-1)252每根电缆损耗长度/m 0.5 0

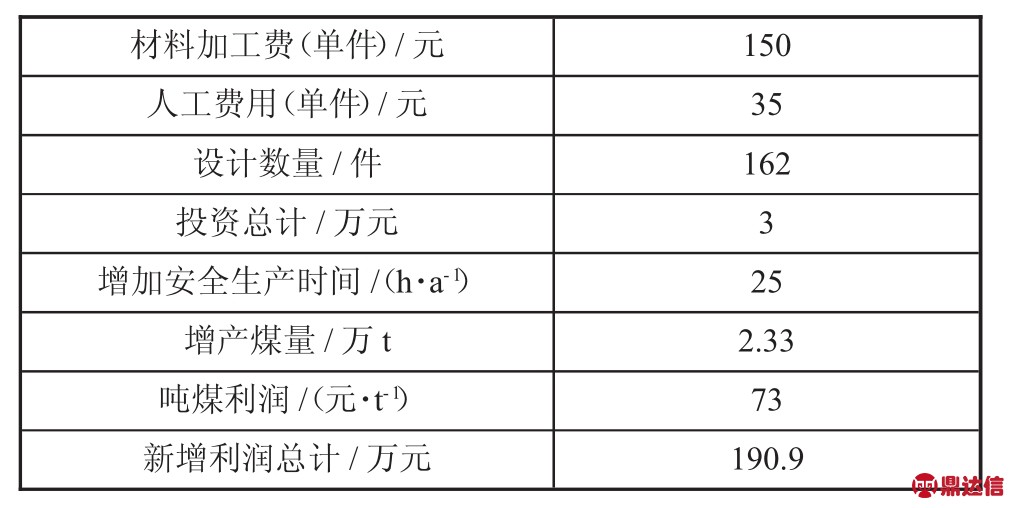

表2 新型防爆高压开关卡爪装置效益表
