摘 要 针对隔爆型高压电缆连接器在井下输电线路使用过程中事故多发的原因,以LBG1-200/6高压电缆连接器为研究对象,从电、绝缘、热3方面分析了连接器的结构及材料属性;运用ANSYS有限元方法,建立了高压电缆连接器的电磁-热场耦合模型,分析了运行在恶劣环境下高压电缆连接器的温度分布云图。算例定量分析了绝缘老化引起的额外温升及载流量变化,研究结果为矿用电缆连接器的安全使用提供了依据。
关键词 隔爆型电缆连接器;载流量;磁热耦合;老化
Thermoelectric Coupling Analysis of Flame-proof High Voltage Cable Connector
Abstract Flame-proof high voltage cable connectors are widely used in the mine transmission lines.The high voltage cable connector LBG1-200/6 is employed to analyze the accident causes of the cable connector.The electrical,insulation and thermal structure and properties of the connector are firstly introduced.Then the electromagnetic field and thermal field coupling model of cable connector are established by the finite element method,and its temperature distribution under different environments are plotted and analyzed.The additional temperature rise and the ampacity change caused by dielectric loss are quantitatively analyzed by example.Example shows that the proposed methods are efficient in security running of the mining cable connector.
Keywords flame-proof cable connector;ampacity;electromagnetic-thermal coupling;aging
我国煤矿井下6~10 kV高压输电线路中,每300～500 m就有一处电缆接头。井下电缆连接器因为隔爆要求高、体积有限、封闭性好,再加上恶劣环境、绝缘老化、接头内部结构变化等因素,导致爆炸事故频发。据统计,电缆接头引起的事故占电缆总事故的50%～65%[1]。井下隔爆型电缆连接器属于封闭空间,其温升发热问题备受各界重视。文献[2]以气体绝缘组合电器(Gas Isolated Switchgear,GIS)为研究对象,采用电磁场、热-流场相结合的方法,分析了GIS母线内部发热情况及功率损耗。文献[3]以地面高压电缆连接器为对象,采用有限元数值法分析了内部温度分布。文献[4]进一步从流场角度剖析内部气体的流动。矿用电缆及连接器运行年限长,运行环境相对湿度常年接近100%,在长期电、热、潮湿交织作用下,往往存在不同程度的绝缘老化,附加介质损耗必将产生额外温升[5]。
恩哥解答：不会。一般生活中使用的电器，比如电视、手机、电磁炉等，它们的辐射对人体和胎儿是没有伤害的。所以妈妈们可以放心看电视、玩手机、在淘宝上买让自己美美的衣服，别让眼睛疲劳就行。
本文以矿井高压电缆连接器为研究对象,采用ANSYS软件,通过电磁-热耦合法,分析电缆接头内部的温度场特性,并着重讨论绝缘老化对电缆连接器温升及载流量的影响,为井下电缆连接器的设计、选型和故障分析提供依据。
1 矿用高压电缆连接器
LBG1-200/6煤矿用隔爆型高压电缆连接器额定电流为200 A,电压等级6 kV,被广泛使用于井下供电线路中,连接器截面尺寸如表1所示。
LBG1-200/6型连接器内部导体为黄铜,其具有电阻率小、价格低、硬度大、化学性能稳定等优点。导体外层使用团状模塑料(Dough Molding Compounds,DMC)作为绝缘外套,起到导体之间相互隔离,避免了导体发生放电造成短路的可能。此外,通过添加着色剂将DMC染成红色,起到高压警示作用。

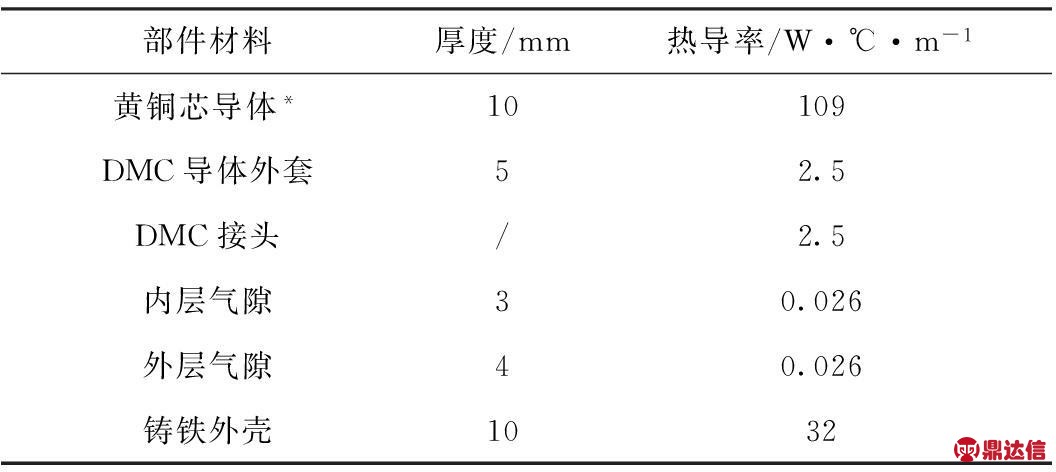

表1 高压电缆连接器几何尺寸
部件材料厚度/mm热导率/W·℃·m-1黄铜芯导体*10109DMC导体外套52.5DMC接头/2.5内层气隙30.026外层气隙40.026铸铁外壳1032
注:表1中标注*的黄铜芯导体尺寸代表直径。
连接器内部电缆接头的选材有着良好的绝缘性能。其材料为DMC,又称二甲苯不饱和聚酯增强塑料料团[6]。相比其他树脂复合材料,DMC具有耐压等级高;材料电阻率高;阻燃与耐弧能力优异等优点。因此,DMC材料具有迄今为止热固性塑料中最佳的绝缘性能,特别是耐弧性与阻燃性不是一般复合材料可比拟的,其物理性能见表2。此外,电缆接头中间空气隙兼顾爬电距离,在工作时可提升任意两相间的安全性能[7]。
表2 DMC的物理属性
属性数值单位电阻率1012Ω·m热导率2.5W·℃·m-1耐电弧180s工作温度130℃热变形温度220℃
电缆接头内部具有两条空气隙,这一独特的设计兼顾了热性能:(1)内、外层空气隙的热阻效应可以增加温降,防止过多的热量传至外层,避免连接器外壳温度过高,确保连接器外壳温度与电缆外皮温度同步;(2)内层空气隙具有调节作用,确保额定状态下内层黄铜导体温度与电缆芯温度基本同步,无较大的纵向温差;(3)在极端大电流通过时,内外气隙也可作为热量缓冲带,防止外壳温度过快升高。电缆接头简化模型结构如图1所示。
