垫片塞入机旋转系统的故障分析及改进

0 引言

垫片塞入机旋转系统由旋转气缸、旋转轴、吸盘、提升气缸组成。旋转系统的连续平稳运转，对设备的产量和质量起到关键的作用。

1 存在问题及故障分析

（1）工作原理。旋转系统由旋转气缸、旋转轴、吸盘、提升气缸组成。工作程序1：旋转气缸旋转→吸盘正面向上→提升气缸提起。旋转系统由旋转气缸、旋转轴、吸盘、提升气缸组成。工作程序2：旋转气缸旋转→吸盘正面向上→提升气缸提起→吸盘将垫片吸住→提升气缸向下运动→旋转气缸旋转→吸盘正面向下→将垫片放入盖子→吸盘松开。完成垫片的翻转并放入盖子。

（2）故障分析及维修成本计算。工作时，旋转系统把垫片平稳的沿着正下方放入盖子里，这样打出来的盖子，垫片才不容易掉出来。故障状况，垫片塞入机经常出现垫片放不正、旋转气缸转不到位、旋转气缸的转轴断等问题。经分析认为是旋转气缸的转动轴太小，而转动部位上的吸盘固定块有点重。转动起来后，瞬间停止时，旋转气缸的转轴受力大，从而引起断轴。旋转气缸转子容易磨损，出现内漏。

据统计，在1年的时间里，旋转气缸更换了8个。大部份是旋转气缸断轴，无法修复。1个旋转气缸的价格在（1200～3000）元人民币，1年就是（9600～24 000）元人民币，所以维修成本很高。机器旋转气缸产生内漏导致运行不稳定，严重影响到了生产。所以对旋转气缸的整改势在必行（图1）。

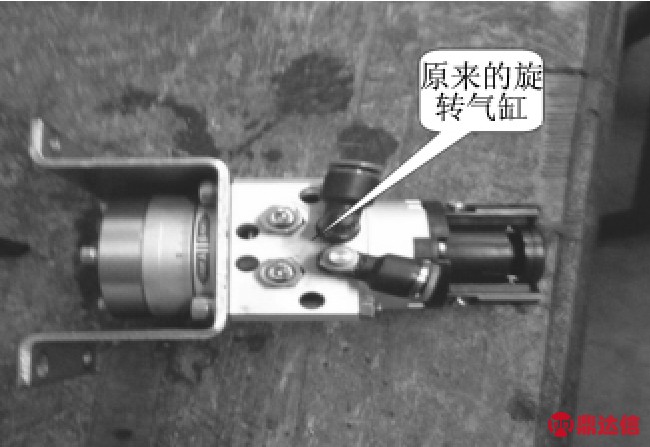

图1 旋转气缸

2 旋转气缸的改进

为了不影响垫片塞入机的运行速度，首先解决旋转气缸容易断轴及内漏的问题等，于是决定采用往返式气缸，加上齿轮来完成旋转动作，上面设计2颗可调节螺丝来定好旋转的角度（图2）。

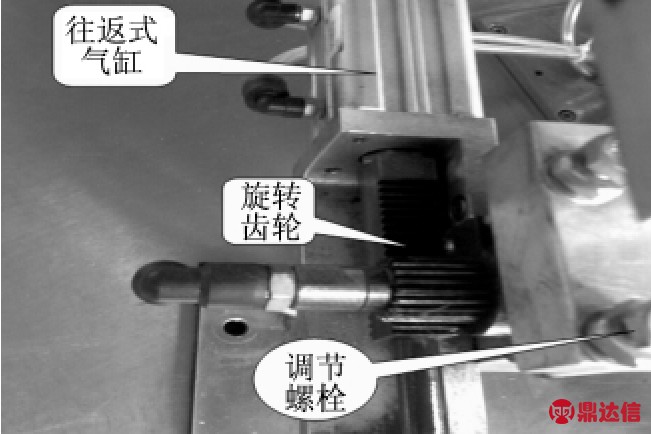

图2 旋转气缸的改进

3 改进后效果

旋转系统改进后，用了将近1年，没有出现过气缸断轴，旋转不到位的问题。垫片塞入机运行比过去更加稳定。经测式，现在机器的生产效率是每分钟可生产65个盖子，而且故障率也很低，既降低了维修成本，也为灌装机提供了充足的盖子，保证了生产线的正常运行。
