电磁波感应密封是一种非接触式的加热过程的垫片封口方式，可用于各种非金属材质的容器来密封保存内容物。气密性佳、防漏且加强了卫生安全的保护。
原理：利用机器产生电磁场，在金属物质感应到电磁时产生涡流磁场，导致金属物质瞬间升温达到磁热转化的实用目的。
电磁感应封口垫片封口方式依据上述原理，将瓶盖内塞有铝箔垫片的瓶装容器进行感应式封口，当瓶装容器经过电磁波封口机的磁感应区时，盖内铝箔垫片会被感应识别，附着在垫片上的金属铝瞬间产生热能，将垫片上的粘合层熔化到瓶口处并合为一体，实现美观牢固的产品封口效果。
广泛用于日化、食品、药品、农化行业等等。
在电磁波铝箔封口包装应用中，我们综合了以下几个案列，从封口条件的角度解答常见的封口问题：
案例1
问题
• 泄漏
缺陷

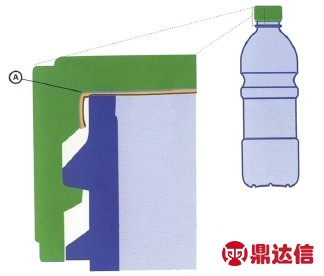

• 盖子本身设计不带垫片。
• 盖子没有设计可让垫片平整地卡在A位置，垫片受压不均或不足。
• 垫片卡在瓶子和盖子的螺纹中间，当低扭力作用时，可能导致螺纹咬合不均。
解决办法/建议
• 需要加大扭矩。
• 重新设计盖子让垫片平整地卡在A位置的下面以确保不会掉垫片。
案例2
问题
• 泄漏
缺陷

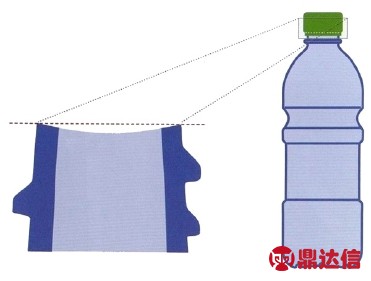

• 瓶口不平整
• 瓶口成马鞍形由此产生高低不平的位置• 不平整的产生可能来自模具本身磨损• 瓶口削边不正确
• 垫片受压不均
• 电磁感应封口过热
• 瓶口过度熔化
解决办法/建议
• 短期措施加大扭力
• 削边打磨时确保瓶口平整
• 翻新模具
案例3
问题

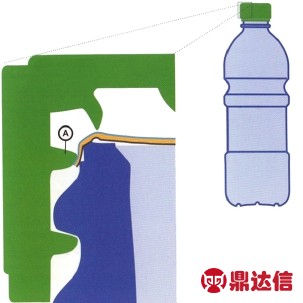

• 垫片尺寸直径过大
缺陷
• 盖子设计缺乏让垫片平整地卡在盖子里的位置，容易造成上盖时掉垫片
• 瓶口上垫片的垂直折叠部位可导致泄漏
解决办法/建议
• 重新设计垫片尺寸或形状匹配盖子
• 重新设计盖子的A位置以确保能有效卡住垫片。
案例4
问题
• 瓶子和盖子的侧壁变形
缺陷
•瓶口壁受压不均
• 螺纹不匹配容易造成滑扣
• 瓶口壁倾斜不平整
• 瓶颈厚度不均容易变形
解决办法/建议
• 确保盖子和瓶子的螺纹形状和螺距相互匹配。
• 通过增加壁厚或者使用强度更大的树脂来设计盖子防止变形。
• 检查瓶子模具以确保所有瓶子壁厚是均匀一致的。
案例5
问题
• 密封不良
• 泄漏
缺陷

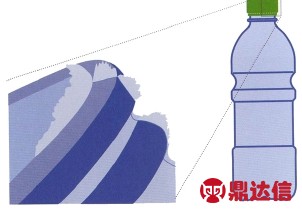

• 瓶口壁表面粗糙
• 瓶口壁未完全削边• 压力不均
解决办法/建议
• 尽可能削除飞边
• 确保瓶口较为平整• 检查和清洁模具
案例6
问题
• 密封不牢
•瓶子颈部被扭曲变形
缺陷
• 瓶子颈部在高扭矩作用下扭曲变形。瓶子承受太大压力而导致瓶颈和瓶口变形(A)
• 瓶口壁受压不均
• 可能由于颈部变形或者扭矩过高而导致的瓶口不平整
• 盖裙压到瓶肩(B)的位置
解决办法/建议
• 适当扭力
• 强化瓶颈
• 改变瓶子的“H”尺寸使盖子能完全正确旋紧。
案例7：封口后密封完好的例子问题
• 无
要点
• 垫片受压良好
• 螺纹咬合良好
• 垫片平整地卡在盖子内
• 瓶口上熔化
• 垫片被压紧
• 密封完好
总结以上的案列，完美的封口效果需要三个关键操作因素：压力（Pressure）- 盖子与瓶子螺纹正确的配合是确保给封口垫片提供合适的压力；热量（Heat）- 设置正确电磁感应封口机的输出功率确保封口垫片得到合适的热量；时间（Time）-正确的电磁感应封口工序必须确保垫片通过封口头有准确的时间。
