小型战术导弹弹上电缆网敷设设计

0 引言

导弹作为一种典型的复杂机电产品，弹上电缆网的敷设是决定产品性能和质量的一个重要因素。一般的战术型导弹，弹体尺寸小，结构紧凑，内部空间狭小，对舱内电缆网的敷设要求更高。目前工程上应用比较广泛的做法就是在首套实物样机装配时，根据实物尺寸测量结果及个人经验进行电缆网敷设设计，并根据样机的实际情况不断改进优化，造成前期产品电缆网尺寸不合理，装配质量的一致性不高。同时，电缆网敷设设计一直被动进行，导致当弹上电气、结构部分设计更改时，电缆网敷设设计的更改存在一个滞后期，影响产品设计效率和试制周期。

目前国内外关于电缆网敷设方面的研究主要包括两部分：系统开发及基础技术研究[1-3]，其次是应用研究，主要的研究对象大多为电子设备[4]内部和海底电缆[5]的敷设，针对弹上电缆网的敷设研究则主要集中在提高产品的电磁兼容性方面[6-8]，对电缆网内部导线的处理方式提出了要求。

针对上述问题，采用三维设计软件UG/Routing Electrical电气管线布置模块，以某型防空导弹仪器舱为研究对象，在弹上电气设计初期，对舱段电缆网的敷设进行仿真设计，并进行试验验证。

1 UG/电气管线布置模块

UG/Routing Electrical电气管线布置模块[9]是一个用于生成电气电缆网敷设数据的三维设计工具，能够模拟电缆网在结构中的空间布置，提供路径规划、定义连接器接口、生成成形板等功能，实现在UG装配环境中进行电缆网路径布置和优化设计。图1所示为电缆网敷设设计的一般流程：首先要建立导弹装配模型和电连接器模型；其次要对各个连接器进行端口定义；然后分别建立并导入连接器组件及对应电气连接关系、设计并规划敷设路径及干涉检查，最后生成三维电缆网敷设模型。根据生成的三维电缆网敷设模型制作二维成形板(包括电缆网的相对长度、分叉位置等)，用以指导电缆网生产和导弹装配。

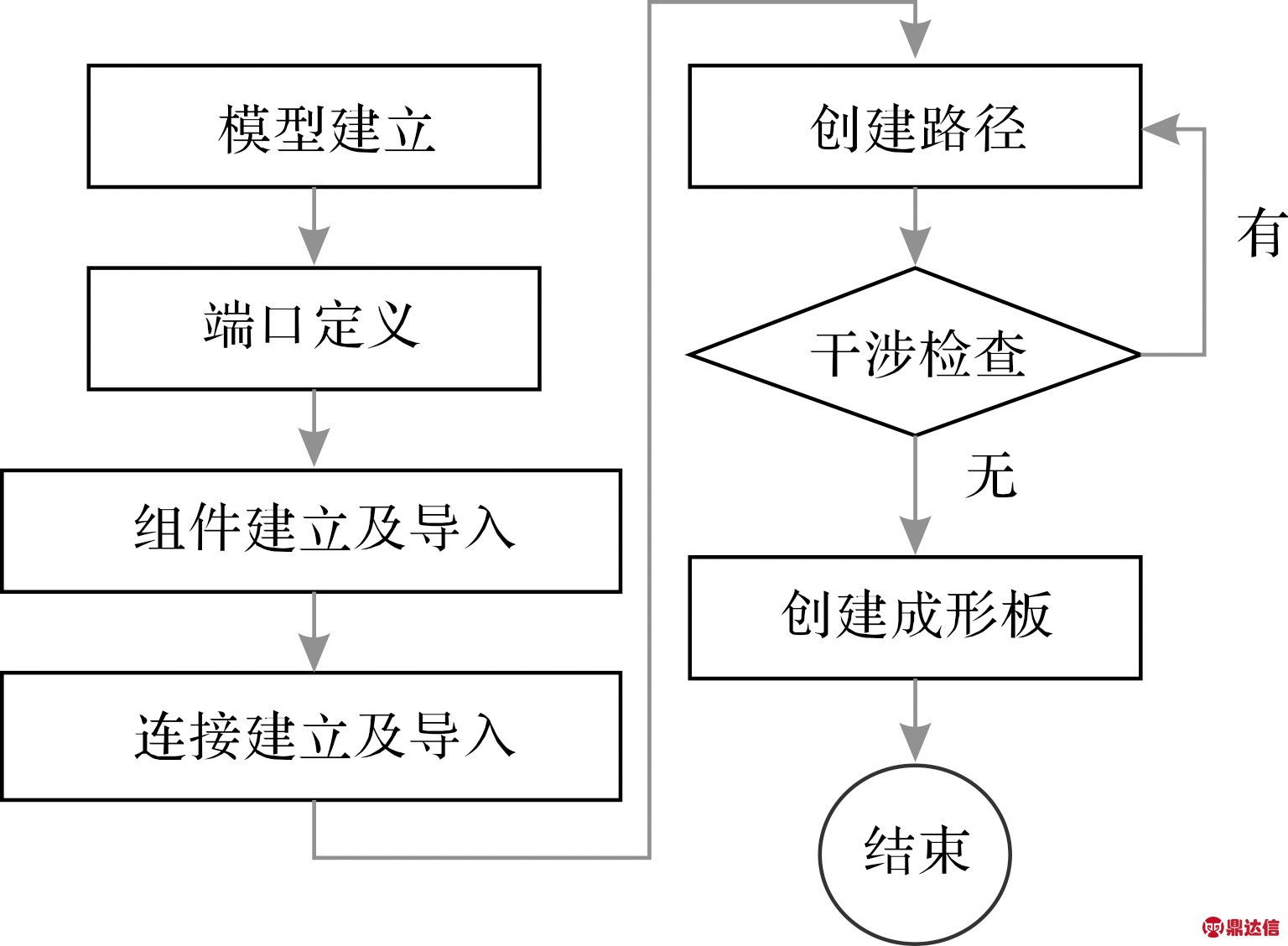

图1 电缆网敷设设计流程图

2 敷设仿真设计

2.1 模型建立

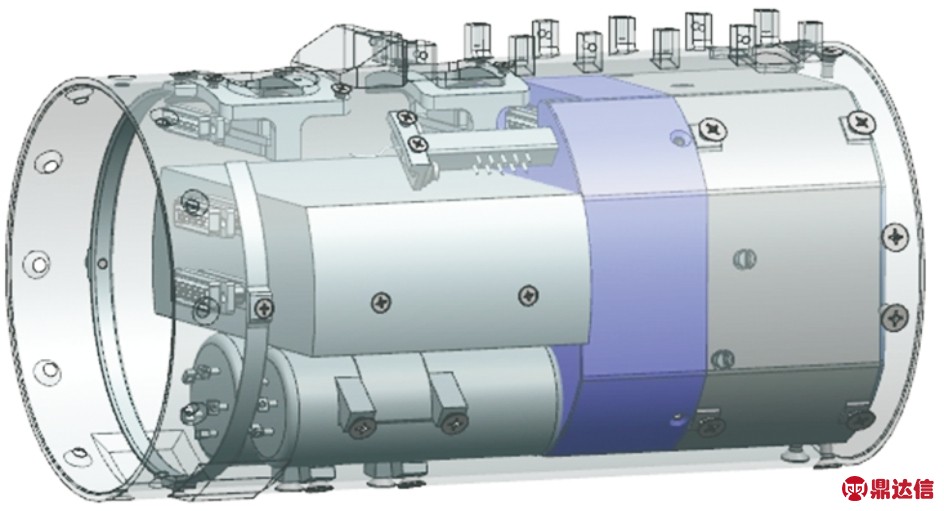

以某型防空导弹为研究对象，利用UG三维设计软件建立舱体、部件及电连接器等舱内零部件三维模型如图2所示。结构模型的细化程度直接决定虚拟电缆网敷设的精确度。

图2 舱体及部件三维模型

2.2 端口定义

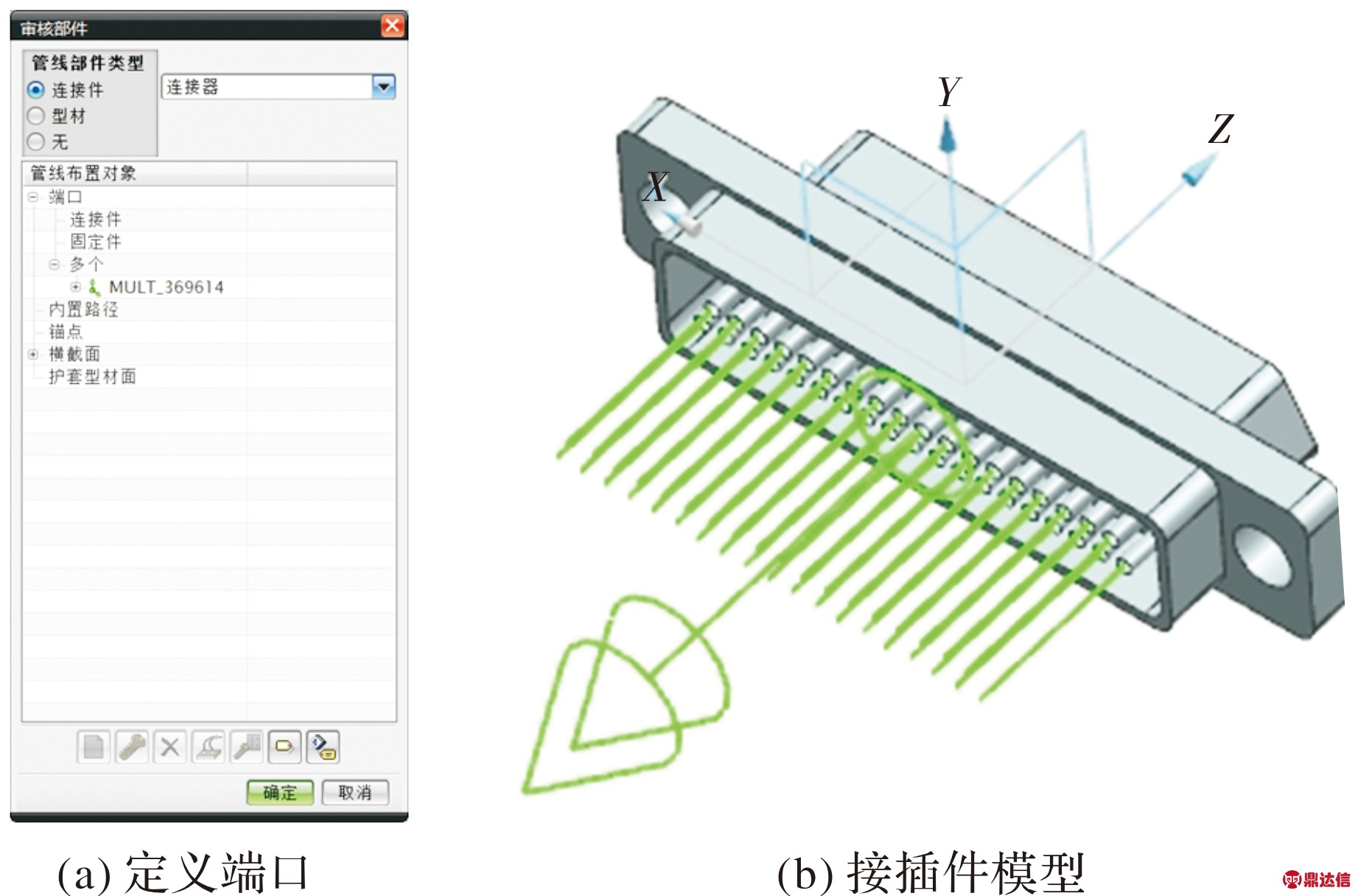

端口定义的目的是定义电连接器各个端子的属性包括编号，接插方向等信息，方便后续电连接器各个端子导线的敷设和电连接器的装配定位，利用审核部件命令，设置定位端口属性和多端口属性，一般选择多端口，如图3所示。

图3 端口定义

2.3 组件建立及导入

通过放置部件将建立好的电连接器模型按实际情况装配好后，为了便于识别，需要给每个电连接器赋予唯一的part name。主要有人工指定和列表导入两种方式，如图4和图5所示，其中组件列表是后缀为.cmp的文本文件。

实验结果显示，采用PDCA管理后，我院中提前抽血标本、试管错误、漏抽血标本、登记错误、样本遗失的情况较质量管理前更优，组间差异具有统计学意义（P＜0.05）。见表1。

图4 人工指定组件

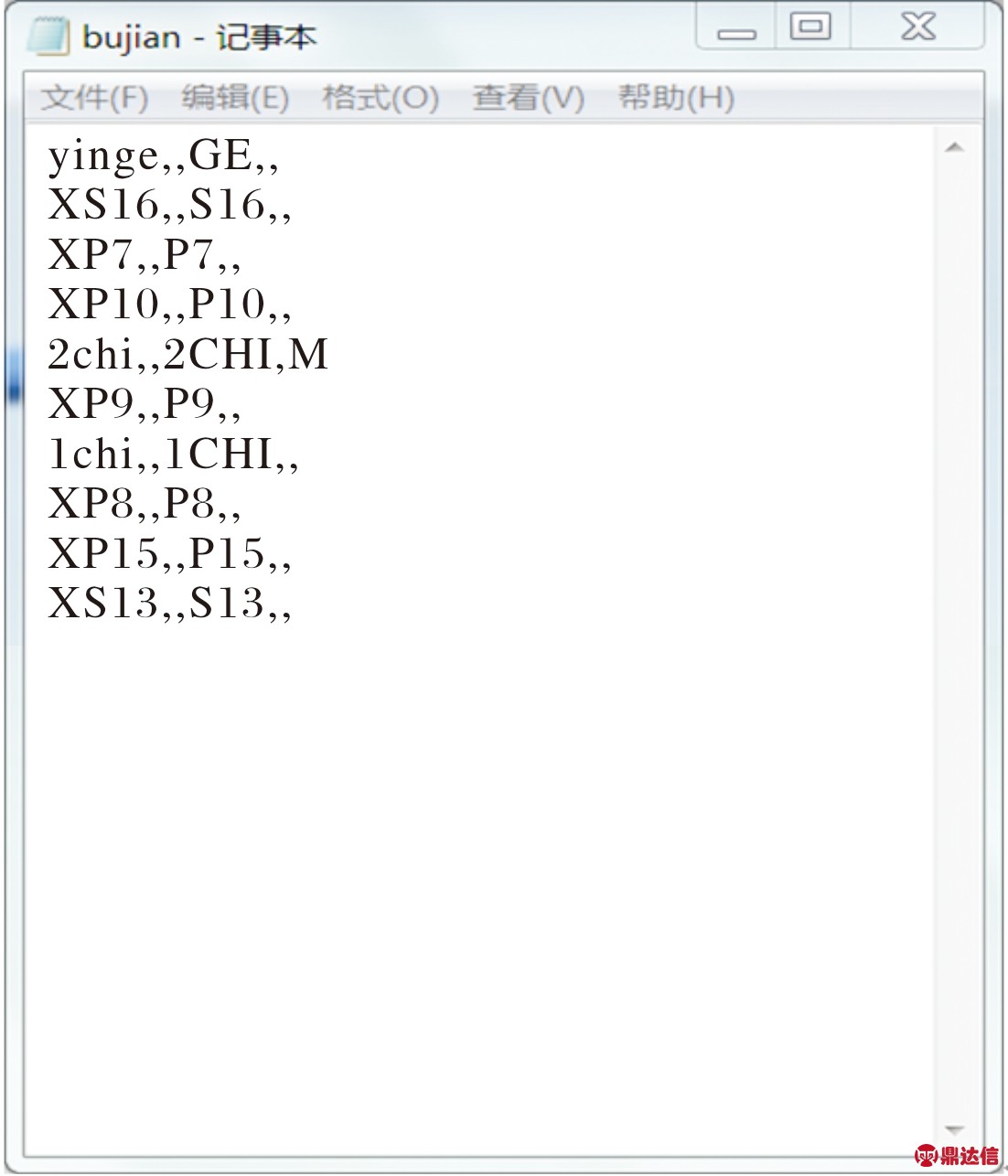

图5 列表导入组件

2.4 连接建立及导入

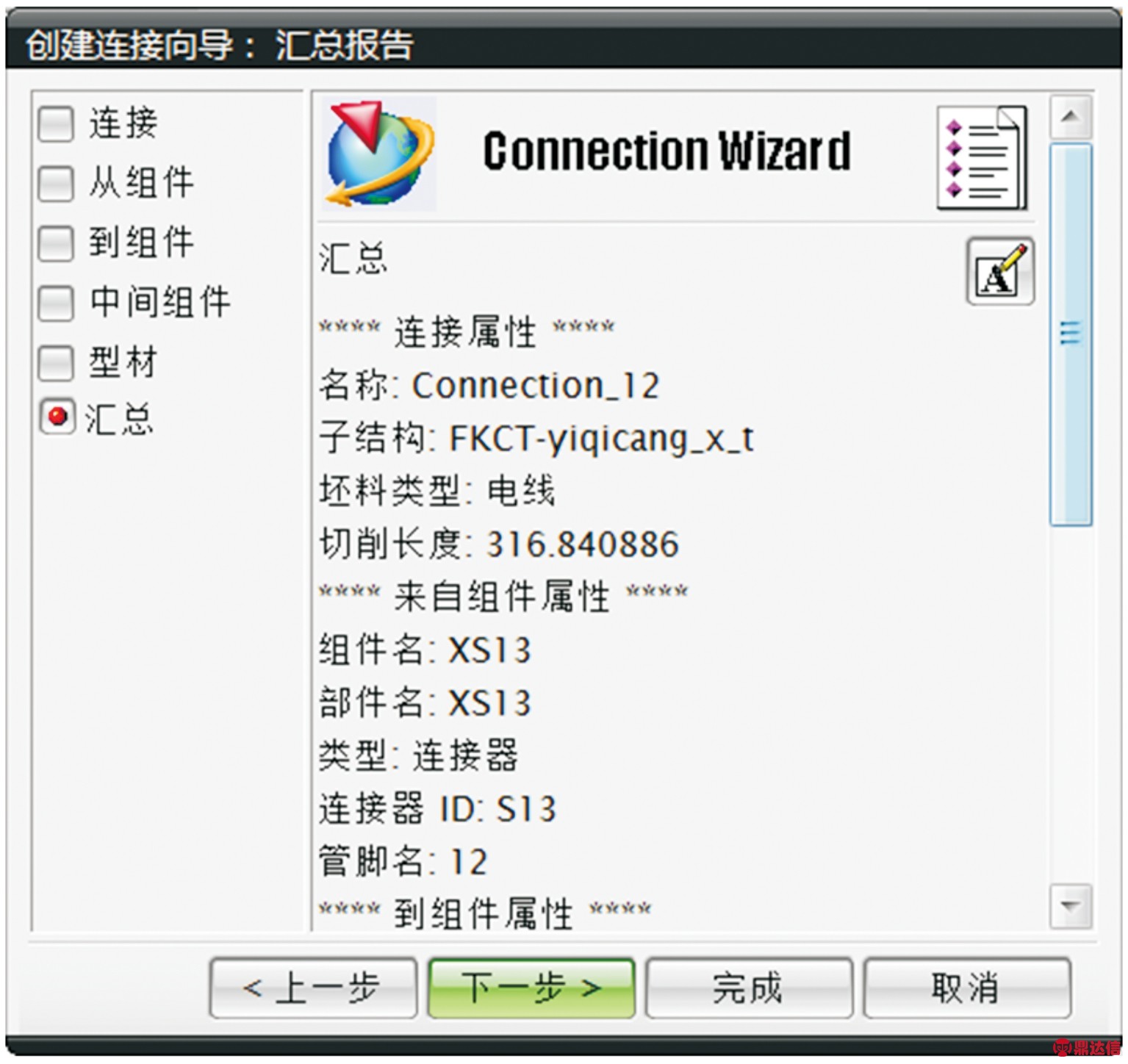

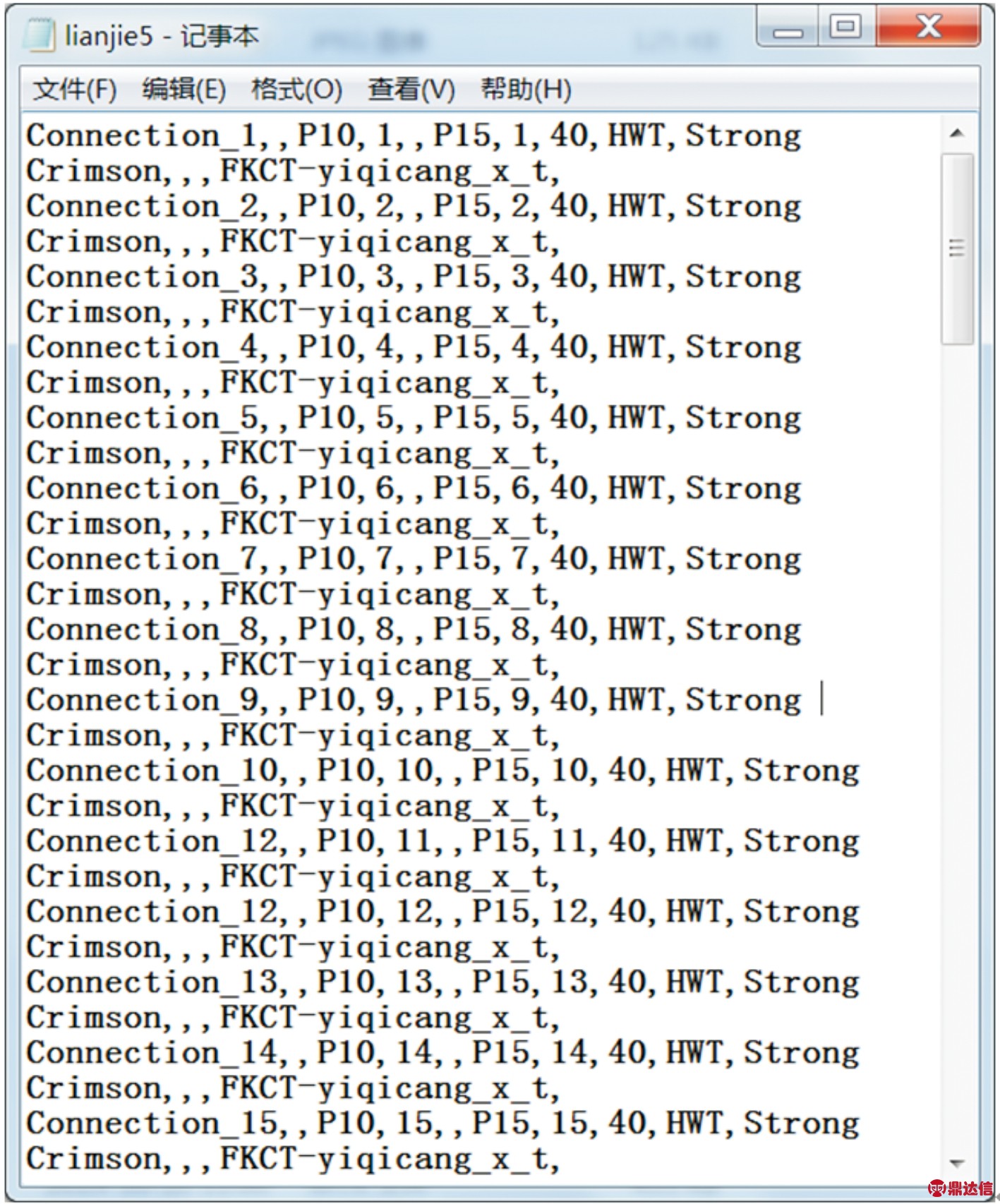

通过设置各个端子之间的连接关系，实现整舱电缆网敷设。先建立组件列表，依据组件ID创建连接列表，与组件列表类似，连接列表也可通过自动导入和人工指定两种方式，如图6和图7，其中连接列表是后缀为.hrn的文本文件。

图6 人工指定连接关系

图7 列表导入连接关系

在导入连接列表时，可以对导线类型、颜色、剥线长度等参数进行设置。为提高后续电缆网各线缆束直径计算和干涉检查等的准确性，需要对UG自带数据库类型进行修正，表1为弹上常用导线类型及参数表。

表1 弹上常用导线类型及参数表

标称截面/mm2外径/mm型号0.120.95AFR-2500.151.00AFR-2500.21.10AFR-2500.351.40AFR-2500.51.5AFR-250

2.5 创建路径

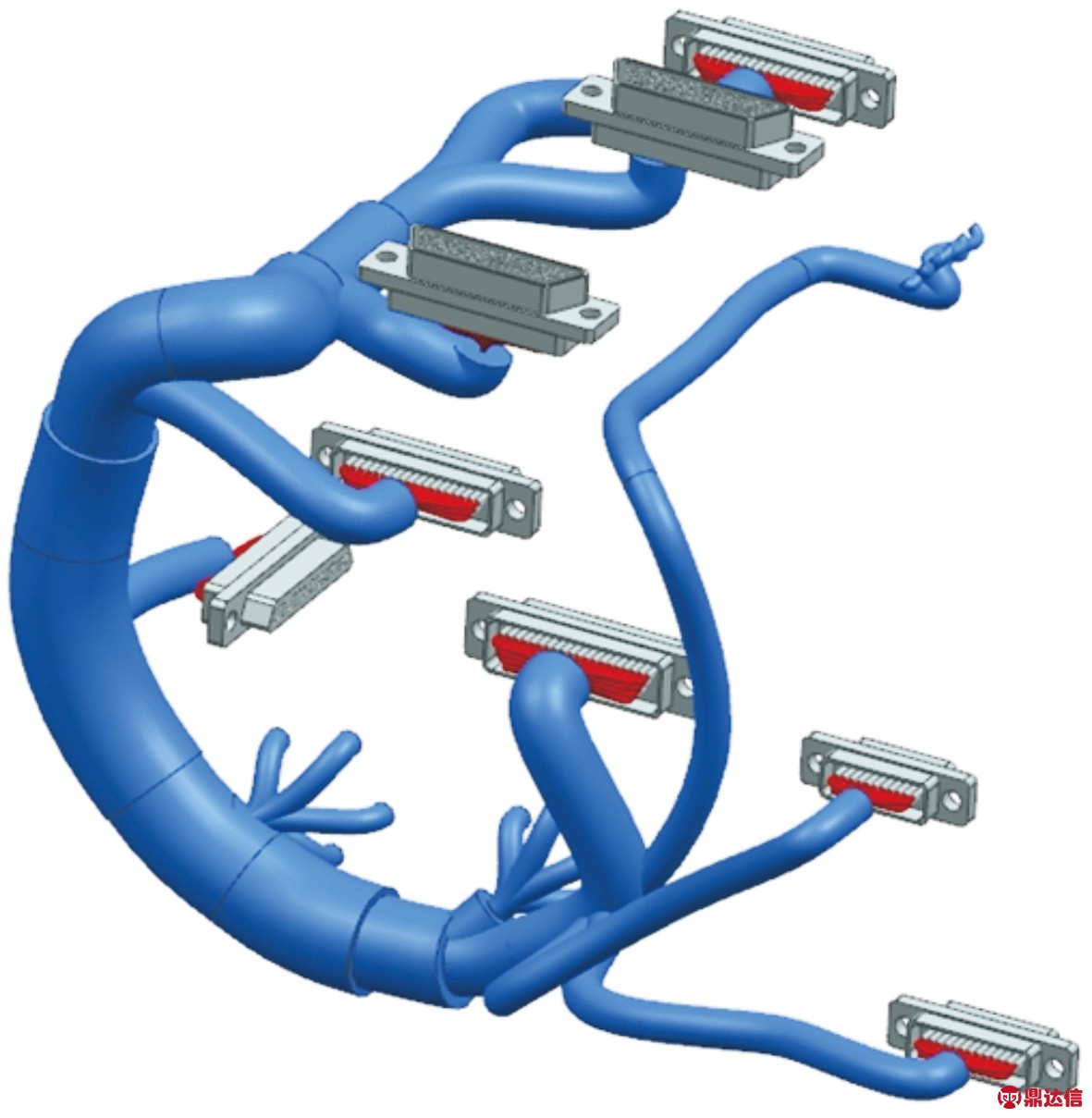

根据各个电连接器在舱内的空间分布，按照最短路径原则和一般导线敷设工艺知识，设计规划电缆网的敷设路径，并生成如图8所示的三维电缆网模型，可以直观地看到电缆网在舱内的布局和走向，并根据干涉检查的结果，不断优化敷设路径。

图8 三维电缆网模型

2.6 创建成形板

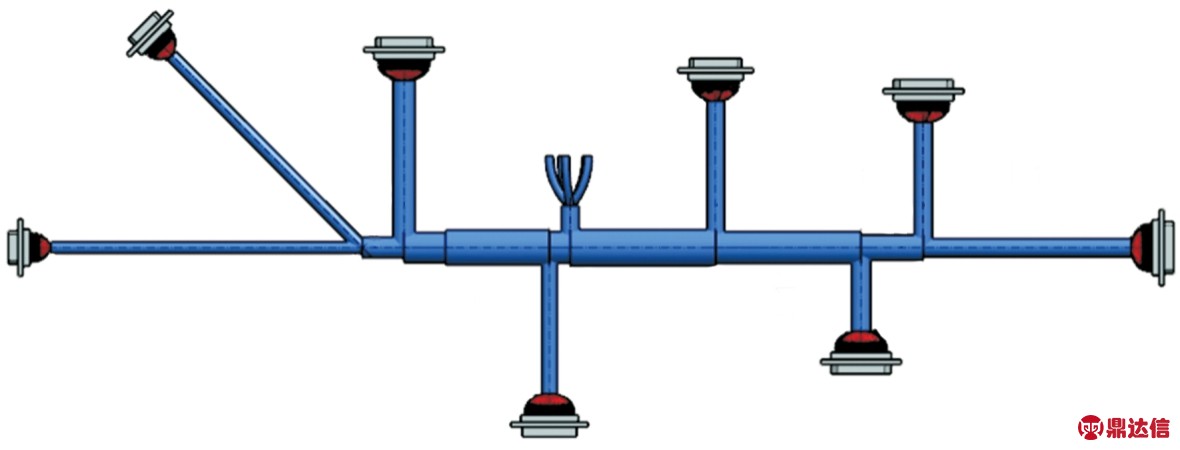

利用上述的三维电缆网模型可以生成对电缆网加工具有指导意义的成形板图，即传统意义的加工尺寸图。成形板图可以精确地给出每个电连接器的分叉位置及对应长度，并且只要三维电缆网敷设方案发生改变，可以同步快速生成新的成形板图。

2.7 仿真结果分析

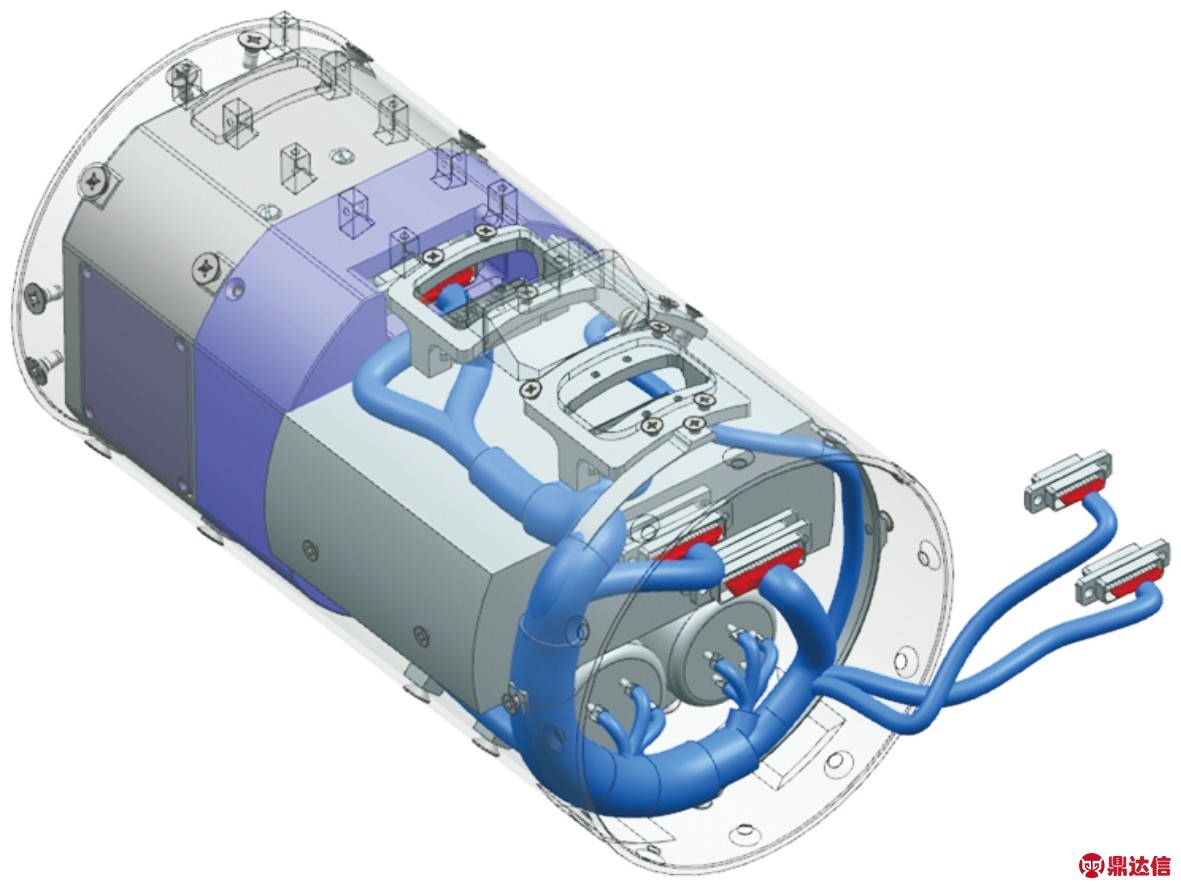

仿真效果图，仿真电网图分别如图9～图10所示。根据仿真结果达到以下效果：

图9 仿真效果图

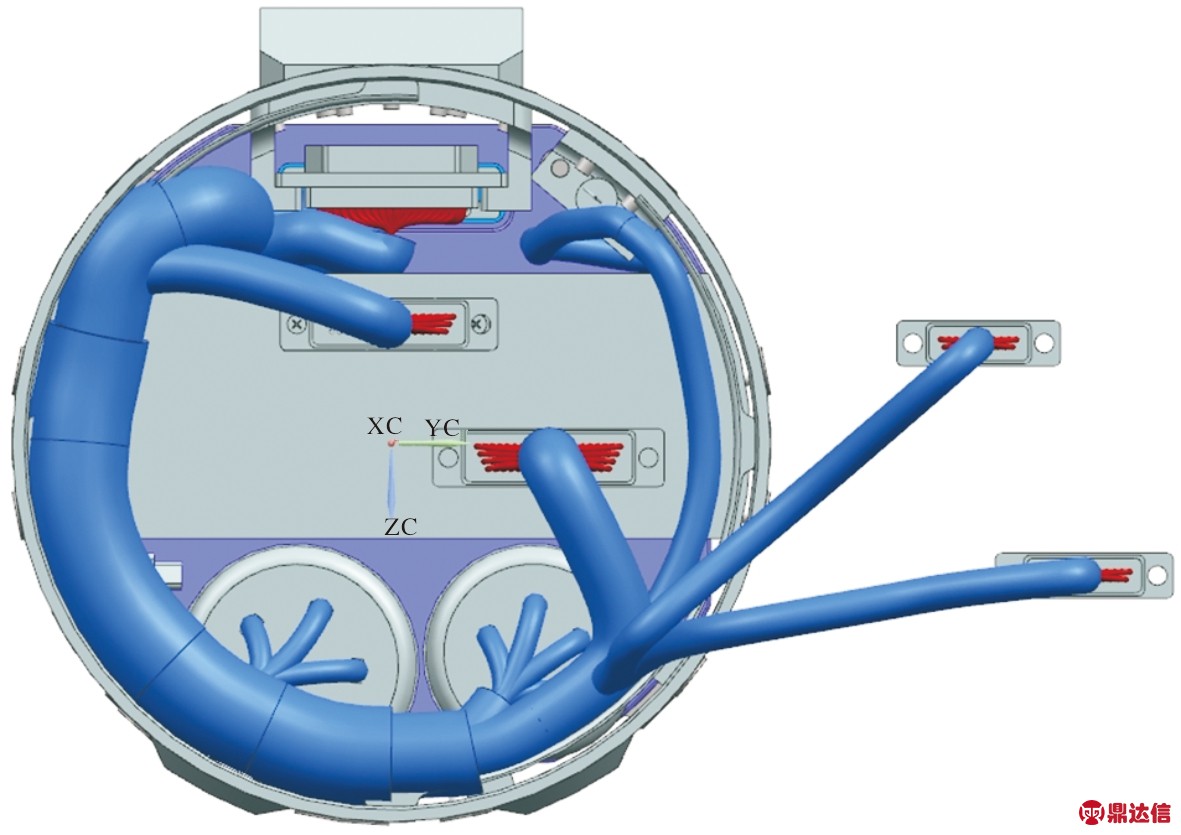

图10 仿真电缆网图

1)实现弹上电缆网三维敷设设计，设计得到电缆网成形板图，为电缆网的加工提供依据，提高设计效率及质量。其次，依据电缆网成形板图将除热电池和隔离开关等火工品以外的导线在舱段装配之前制作成舱段电缆网，改善了制约项目装配进度的瓶颈工序，优化工艺流程，提高了装配效率，促进了产品研制进度。

2)得到舱段的三维电气装配图，明确电缆网敷设路径及扎线方式，为装配工艺的编制提供依据，从而有效指导装配人员布线扎线，改善电气装配工艺的可视化水平，提高了产品装配质量的一致性，保证了产品性能的高可靠性。

泛海也通过上市公司平台积极筹措资金维持发展，泛海所持有的泛海控股和民生控股股份几乎被全部质押。三季报显示，中国泛海和泛海能源作为泛海控股的控股股东，共计持有泛海控股36.83亿股股份，共计质押股数为36.60亿股，质押比例为99.38%。随着今年以来股价的震荡下行，泛海作为大股东也在不停增持，以免出现平仓危机。同时，中国泛海作为民生控股的控股股东，所持股份几乎全部质押。

3)通过干涉检查，验证了弹体内部空间预留及结构设计的合理性。

4)得到电缆敷设的三维模型，为后续进行电缆网电磁兼容性分析提供模型。

三是关注边缘声音的浮现与书写。在台湾文学史脉络之中，许多以往被忽略的边缘性声音应该重新被思考、被关注。台湾“重写文学史”的多元化诉求，以及对于以往的中心与边陲、经典与通俗、男性文学与女性文学二元对立关系的质疑和重新考量，都是一种“去中心”的做法。在文化研究的导入过程中，以往被压抑和被忽视的女性文学、原住民文学、底层文学以及被遮蔽的文学创作重新浮出了地表，进入我们视野之中。文化研究创造性地挑战了传统文学史的僵化立场、评价体系与言说方式，同时也拓展出一系列新的论述空间。

3 试验验证与分析

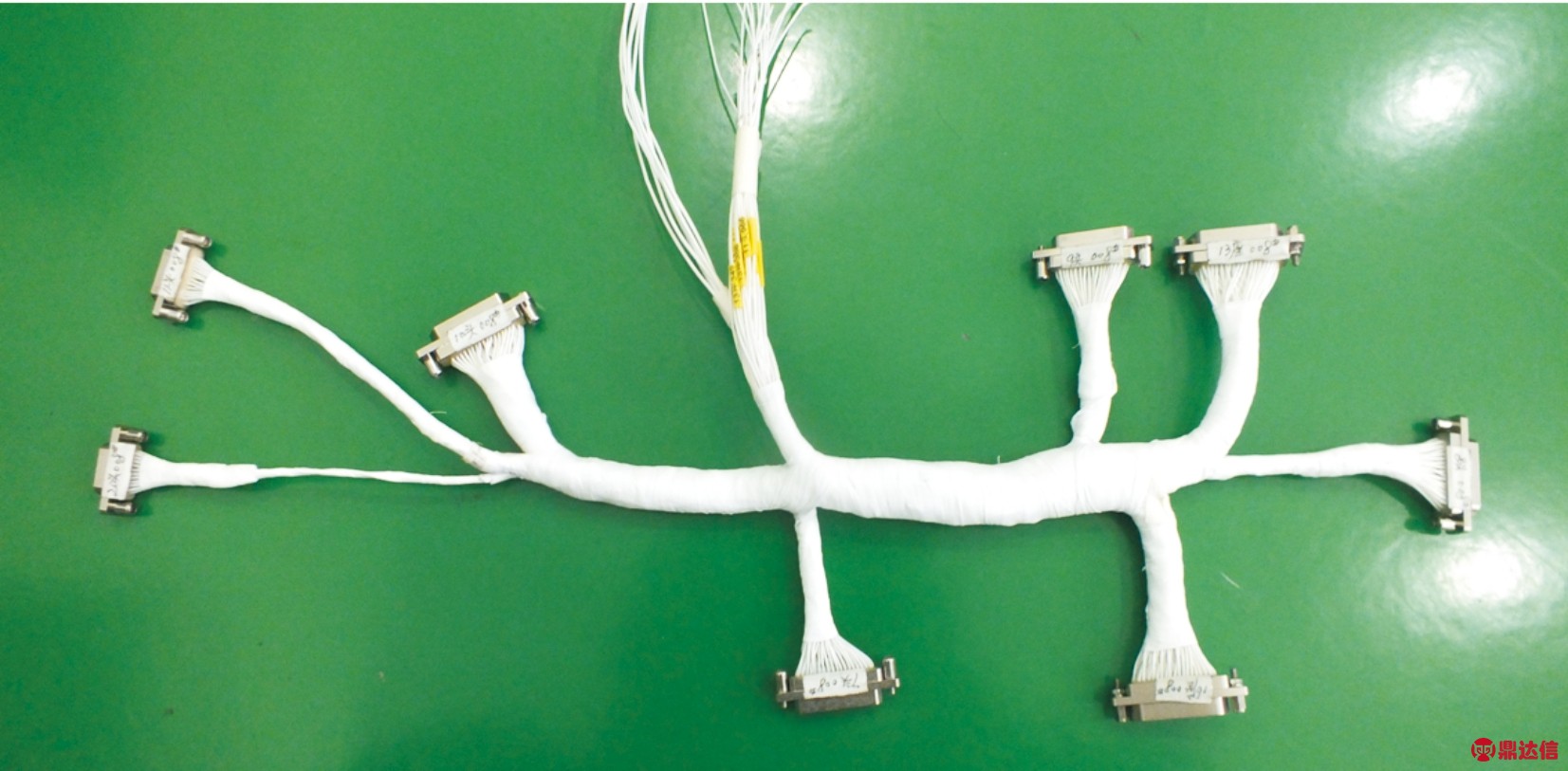

根据实物样机的具体情况通过采用传统测量、比对等方式制作的舱段电缆网如图11所示，对各个分支尺寸进行实际测量，与上述仿真结果进行对比，如表2所示。

为激发进口潜力，加快跨境电商等新业态新模式发展，2016年5月以来，我国对跨境电商零售进口实行“暂按个人物品监管”的过渡期安排，有效促进了行业稳定发展，但也存在各方权责不清、政策预期不稳定等问题。6部门联合发布的通知中，一大特点是取消“暂按”，明确按个人自用进境物品监管，不执行首次进口许可批件、注册或备案要求。

图11 传统方式制作电缆网图

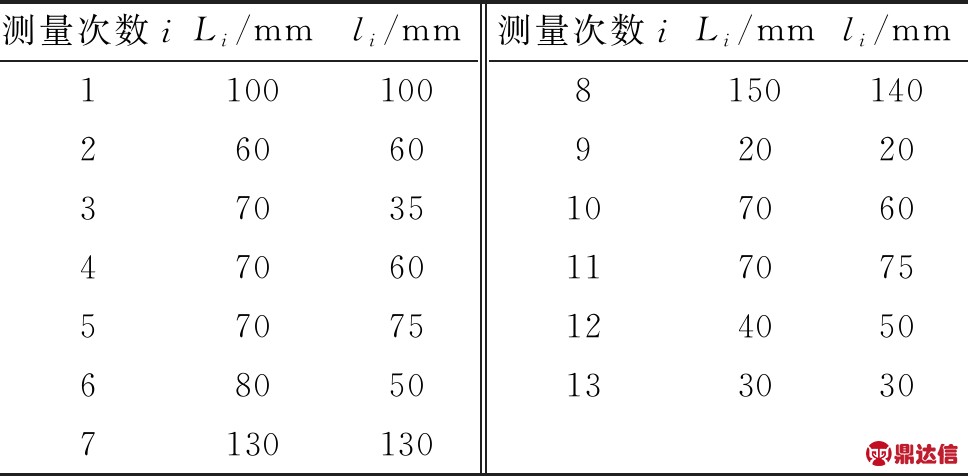

表2 结果对比表
