新型户外用SF6压力表计的研制

0 引言

在电力系统中，以SF6气体作为绝缘的高压电气设备运用非常广泛，在这些设备中会充入一定压力值的SF6气体。由于各种原因，这些设备在运行中会由于漏气、温度等因素造成SF6压力值变化无常，为了保护设备的安全，尤其是设备SF6压力降低到一定值时，必须及时报警，提示工作人员进行处理。为此，通常在这些设备上装有SF6压力表计，以检测SF6压力。

1 SF6压力表计存在的问题

现有的SF6压力表计主要存在以下两个问题：

(1) 面盘为圆形，本体为圆柱形，辅助接点引出的密封插头设计在表计的侧面，存在密封口不严的情况，常常造成受潮引起电气设备直流接地等异常或故障。

解决这一问题的方法，通常是加装防雨罩和涂抹密封胶。事实证明，由于产品设计不合理以及质量等问题，特别是南方多台风暴雨，这些后期的处理效果不理想，尽管加装了防雨罩和涂抹了密封胶，但每年都还是存在因SF6压力表计受潮引起电气设备直流接地等异常和故障。

(2) 现有SF6压力表计只有一种安装方向，需要生产出多种安装方向的SF6压力表计，以满足现场需求。事实上，现场多次出现横向或甚至倒向安装的现象，造成读数困难。

2 新型户外用SF6压力表计的研制

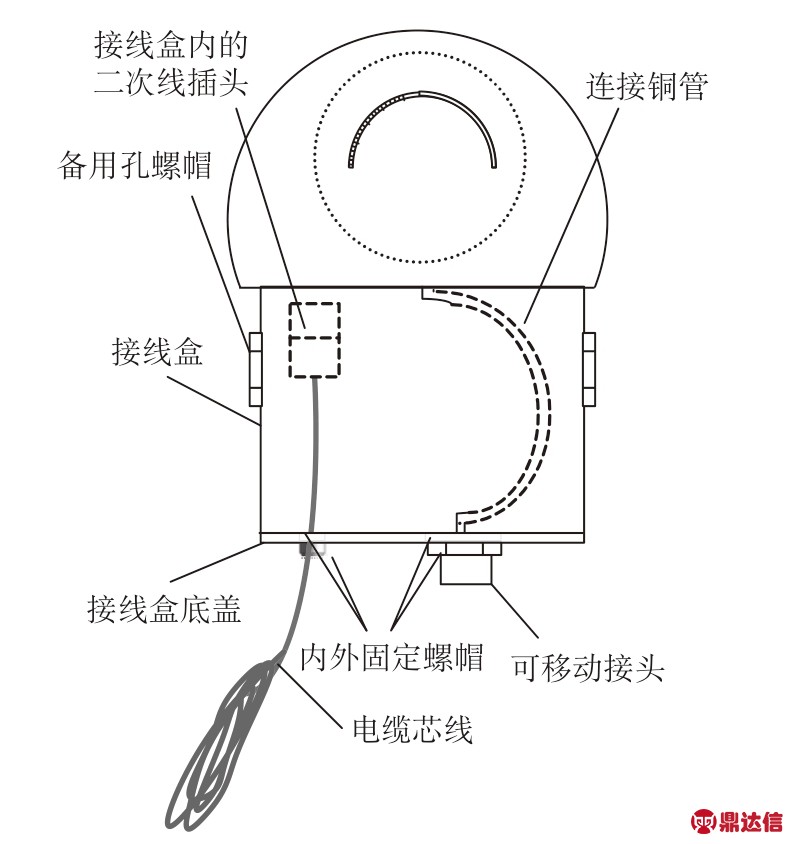

为了解决现有技术问题，结合工作实际需求，研制一种户外用SF6压力表计，以达到良好的防雨防潮效果以及满足多种安装方式的需要。该压力表由本体、接线盒、可移动SF6气管及可移动接头组成。本体面盘为半圆形。接线盒分为接线盒上部分(固定部分)和接线盒下部分(接线盒底盖)。接线盒上部分(固定部分)内部设有插头(公头)，插头内有若干导体，且这些导体根部包覆一定长度的绝缘材料，接线盒上部分(固定部分)左、右及后侧各开有一定尺寸的备用孔，备用孔不用时由专用密封螺帽密封。可移动SF6气管为铜管，是SF6气体进入表计的唯一通道，一端接入表计本体，一端接入可移动接头，该气管像铁丝一样可以任意弯曲移动。可移动接头一端与气管连接，另一端用于与高压设备有关接头相连，该接头可以拆卸，根据需要可以固定于接线盒底部、左、右及后侧面，以满足不同的安装方式需要。具体结构如图1所示。

图1 结构原理

3 现场应用

3.1 安装步骤

(1) 选择安装方向。将可移动接头按照需要的安装方向固定于接线盒底部、左、右及后侧面的备用孔，将可移动接头固定于接线盒一侧。

(2) 插好内部插头。将接线盒内的电缆二次芯线插头对接牢固，并把其电缆二次芯线从接线盒盖的圆孔中引出。

(3) 锁紧接线盒盖。完成以上两个步骤后将接线盒盖与接线盒对接紧固。

(4) 波纹管阻断安装。将阻断专用实心卷垫紧紧套入电缆二次芯线，并固定于接线盒底盖电缆二次芯线穿孔处。

(5) 设备接口对接。将可移动接头与设备的接口对接，旋紧紧固螺栓。

(6) 电缆二次芯线连接。根据需要将电缆二次芯线穿入波纹管，并将其固定接头锁紧于阻断专用实心卷垫上，电缆二次芯线的另一端与有关设备端子连接。按照以上步骤进行操作即完成了现场安装。

3.2 安装应用实例

按照上述安装步骤，选择不同的设备接头，在设备上实现满足不同的安装方式，如左侧安装、右侧安装、垂直安装及后侧安装方式。通过上述结构原理分析及安装步骤说明可以看出，该新型SF6压力表计接点具有三重密封(即插头自身密封、接线盒密封及阻断密封)，可以进一步防止源头上进水受潮。

3.3 注意事项

现场安装完毕后，用户应及时进行接口等部位的SF6漏气检测，以防止因安装不当而引起漏气，影响设备安全稳定运行。

4 结论

该成果进行了对现场安装方向的验证，进行模拟雨水喷淋监测，模拟雨水为中到大雨，时间不小于5 h，并通过SF6压力表计校验仪，进行SF6压力值检测。检测结论表明：试品进行模拟雨水喷淋检测，未发现进水及异常；在现场进行安装调试，证明该新型压力表计具有“三重密封”和“四种安装方向”的显著特点，从源头上防止进水受潮，密封防潮效果空前提高，无需另加防雨罩，同时，实现了安装方向的可变性，提高了工作效率，节约了资源，其无形效益更加显著。
