压力表的正确选择与安装

压力表在生产和科研中应用十分广泛。压力表的选择和安装是件重要工作。一方面，压力表的正确选择与安装可为生产和科研提供准确有效的数据；另一方面，选用合理的压力表可为生产与科研提供更安全的检测环境。压力表若选用不当，不能正确反映设备实际工作压力，影响工作人员正常操作，进而导致生产事故发生。正确选择和安装压力表对指导生产实践具有重要意义。

1 压力表的选择

正确选用压力表应当从压力表类型、量程、精确度和灵敏度、外形尺寸、应用范围等方面进行考虑。

1.1 压力表量程范围的选择

测量稳定的压力时，最大量程应选择接近正常值的1/3至2/3范围内；测量交变压力时，最大量程应选择接近而又大于正常值的2倍。为了能够保持弹簧长时期的弹性不变形，弹簧式压力表交变压力不大于分度上限的1/2，对于瞬时测量，允许使用分度上限的3/4。[1]

1.2 压力表精确度和灵敏度的选择

压力表的精确度和灵敏度应根据使用场合测量值最大允许误差进行确定，一般采用以下两种方法来确定压力表的精度级别。

（1）精度≤最大或最小被测压力／压力表测量上限×工艺要求相对误差

（2）精度=绝对允许基本误差／压力表测量上限×100%

应根据上述两种方法选择精确度等级。对于等级的选取只取较大的数值，以保证测量的准确性。

值得注意的是，工业上通常采用1.5级～2.5级精确度的压力表；而需要精确测量，如科研测量、校验压力表时，一般采用0.4级或0.25级以上的精密压力表和标准压力表。

1.3 压力表外形尺寸的选择

在经济、实用的基础上还应考虑美观、便于安装和观测。压力表外壳直径有40mm、60 mm、100mm、150mm、200mm及250mm 6种规格。一般根据仪表安装的位置和环境的照明度来选择外形尺寸，如在照明条件差、标高较高、示值不容易看清楚的场合，应使用表盘直径200mm或250mm压力表，以适宜工作人员进行观测。

1.4 压力表种类和型号的选择

（1）根据工艺要求选择

①0.06Mpa以下非危险介质，一般选用压力表、真空表，差压测量时选用玻璃管压力计或膜盒式微压计；0.06Mpa以上时，一般采用弹簧管压力表、真空表、双管双针压力表、波纹管压力计。

②对于油气集输用压力表，主要分为就地和远传两类。就地压力表通常选用弹簧式压力表；远传压力表大多选用远传压力表和压力变送器。需要远距离（30m以外）就地指示的用远传压力表，不必就地指示的可用压力变送器。

③需要具有信号报警及连锁与位式调节功能，可采用电接点压力表、压力继电器、压力调节器。

④对于科研场所要求观测压力变化情况、易出事故场所及车间、需要经济核算及累计备查时，采用记录式压力表。

（2）根据使用环境和介质性能选择

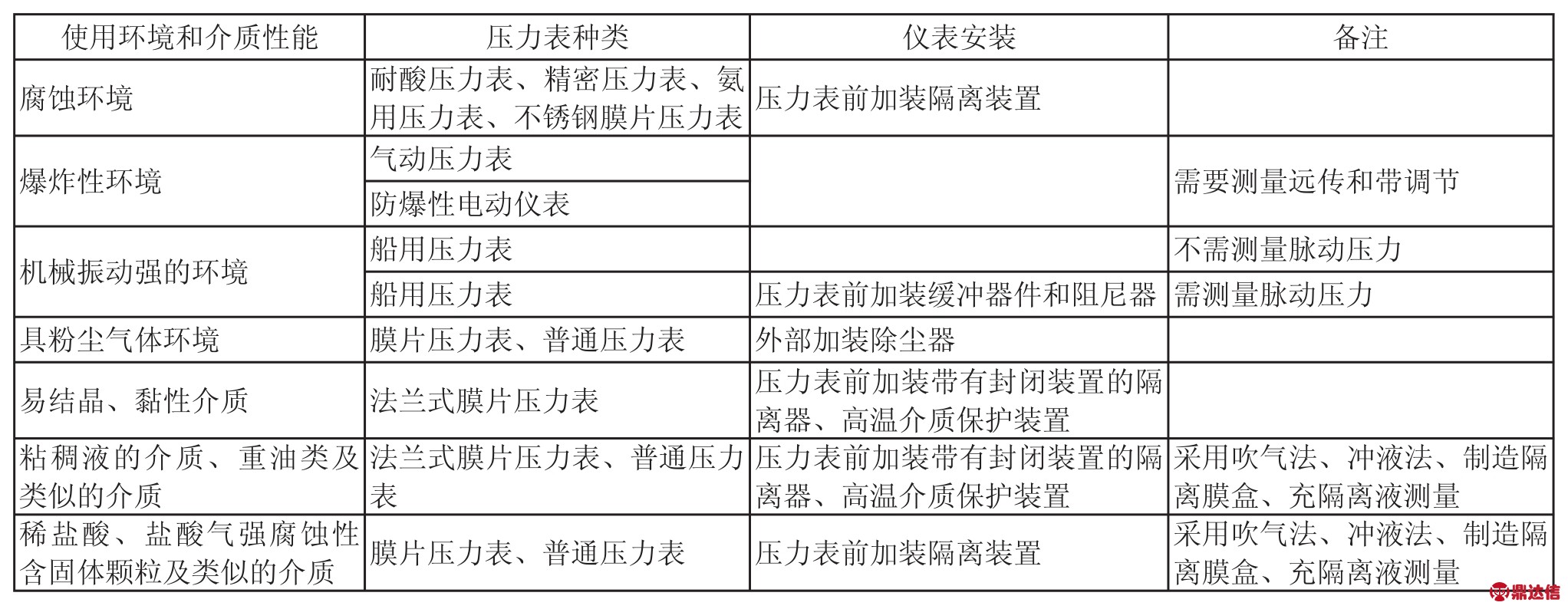

根据压力表使用环境和被测介质的不同，如环境温度、腐蚀情况、振动、介质易燃易爆等，选择不同类型的压力表，详见表1。

表1 压力表使用环境和介质性能要求

注：①隔离盒中的膜片材质为四氟橡胶或四氟塑料。
②隔离测量又可采用将隔离液直接注入测量或隔离罐两种方法，前者多用于稳定压测量，后者多用于交变压力测量。
③用于测量温度＞80℃的蒸汽或介质的压力表需要安装螺旋型或U型弯管。

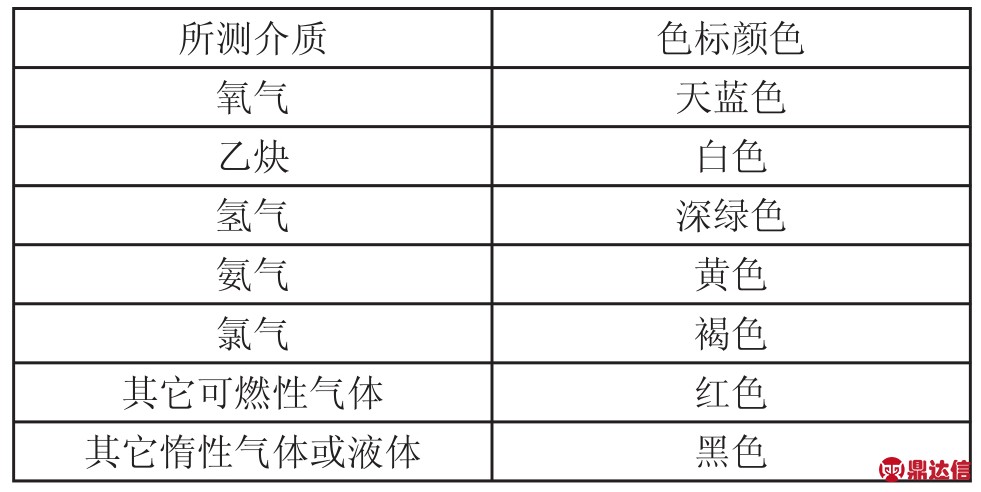

另外，根据压力表所测介质不同，压力表应采用不同的色标，并注明所测介质的名称，详见表2。[2]

表2 压力表所测介质与色标的对应关系

2 压力表安装

压力表的安装位置应符合安装状态的要求，表盘一般应呈垂直状态，位置应适合工作人员观察，同时要保证密封性，不得有泄漏现象发生。安装过程中应注意以下几个问题：

（1）压口位置的选取：一是使取样管与介质流动方向相互垂直，并避免选阀门、分叉、弯头容易形成旋涡的地方；二是当管路中有突出物体时，取压口应取在其前面；三是测量液体及水蒸汽压力时，取压点应设在水平管道的下侧壁，使引压管内不存在气体，避免管道内的沉积物堵塞取样管口；四是对测量液体和蒸汽介质的压力表，最好装在仪表盘下部，以免液体或凝结液滴到其他仪表上。

（2）引压管的铺设：引压管作用是在取压点到压力表之间传递压力信号，其铺设应注意：一是引压管内径通常取6～10mm，长度小于50mm，以减小测量误差和避免介质滞后引起压力表的指示延迟；二是连接导管的水平段应有一定的斜度，应保持1:10～1:20的倾斜度，以利于管内冷凝液或气体排出，三是引压管路上要装有隔离阀，以便检修压力表时使用。

（3）安装高度的确定：安装高度应适合工作人员观察，与一般人的视线平齐，即1.5m～1.6m，对于高压力应高于一般人头部，即1.7m～1.8m左右。当压力表安装位置与测压点位置垂直相距很大时，应进行液柱差的修正。修正数值等于仪表与测压点垂直高度差的导管内液柱产生的压力值。在仪表高于测压点时，加上此修正值；反之，仪表低于测压点时，应减去此值。

（4）使用密封垫片：为保证密封性，压力表的接头与表座之间的密封处要选择合适的密封垫片。当工作温度和压力低于80℃及2MPa时用皮垫片或橡皮垫片；在80℃～45℃，5MPa以下用石棉纸或铝垫；工作温度和压力更高时，用退火紫铜垫或铅垫。

另外，各种压力表安装好后，需注明位号、被测介质名称等，以便于记录和操作，禁止用普通压力表代替特殊压力表进行使用。为保证测量的准确度，在使用过程中应加强维护，定期清洗、及时更换压力表机芯。
