柔性丝刷式密封泄漏特性的数值与试验研究

0 引言

刷式密封作为一种新型密封发展十分迅速，已广泛运用于航空发动机等旋转机械。研究表明，将发动机中的一处或几处关键位置的蓖齿密封替换为刷式密封，可使发动机推力提高1%～3%，使燃油消耗率降低3%～5%［1］。刷式密封的刷丝材料主要为金属丝，与转子间高强度的摩擦磨损是降低刷封使用寿命的主要因素。随着刷式密封技术的发展，刷丝材料也开始采用一些非金属材料。非金属刷丝可减轻刷封整体重量，降低摩擦和生热，提高工作寿命。因此，对柔性丝刷式密封的封严特性和机理的研究十分重要。

许多学者［2-9］通过数值计算和试验的方法对刷式密封的泄漏流动特性进行了研究。Bayley等［10］使用线性Darcian多孔介质模型分析了刷式密封的泄漏流动机理。Chew等［11-12］采用非线性Darcian多孔介质模型对刷式密封的泄漏特性进行预测。周坤等［13］通过试验，对不同后挡板结构刷封的泄漏流动特性进行了研究。李双喜等［14］采用多孔介质模型数值预测，并结合试验验证，全面研究了端面刷式密封泄漏特性的影响因素。

本试验室基于传统径向刷式密封结构，提出“L”形柔性丝刷式密封结构，刷丝选用碳纤维材料。建立柔性丝刷式密封泄漏特性分析的数值模型，分析结构参数，工况参数和安装参数对碳纤维刷式密封泄漏特性的影响。通过试验，分析压差和转速对碳纤维刷式密封泄漏流动的影响，并验证数值分析的正确性。

1 柔性丝刷式密封结构与原理

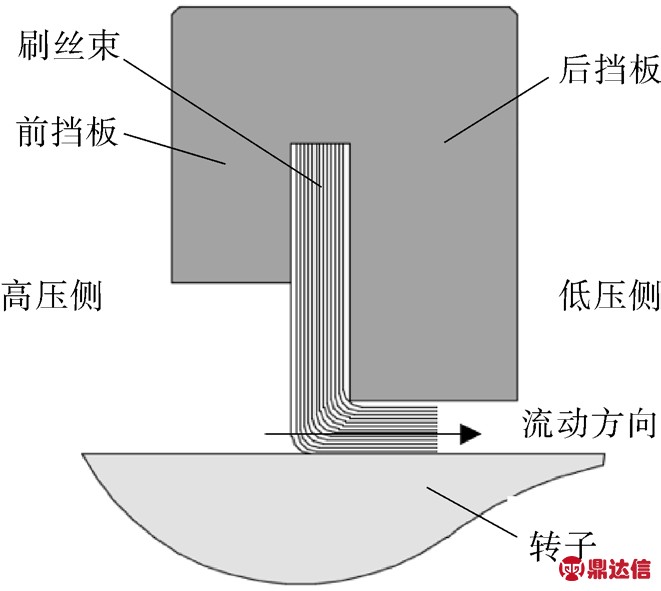

如图1所示，柔性丝刷式密封由前挡板、后挡板和刷丝束组成，前、后挡板通过过盈配合夹持住刷丝束，刷丝束与转子接触形成密封界面。刷丝形成的不规则流动通道，使流体产生不规则流动，造成自封闭效应，达到密封效果。柔性刷丝能减小与转子的径向接触力，降低摩擦磨损，增加工作寿命，且变形后恢复能力强，能很好地适应转子的径向跳动，降低因“滞后效应”造成的泄漏。

图1 刷式密封示意

2 数值方法和计算模型

2.1 数值方法

对刷式密封泄漏特性进行数值研究时，通常将刷束区处理成多孔介质来对其内部流场进行简化。结合多孔介质模型和流体力学，联立动量方程和连续性方程来计算［8］：

将流经刷丝束内部的气体当做理想可压缩气体来处理［8］：

式中 p——压力；

ρ——流体密度；

R——理想气体常数；

T——热力学温度常数。

将刷丝束对流体的阻挡作用当作一个附加动量源项，修正动量方程［15］：

式中 Fi——动量源项；

Dij——刷束区黏性阻力系数矩阵；

Cij——刷束区惯性阻力系数矩阵。

黏性阻力系数αi和惯性阻力系数βi可以通过试验测得，也可通过以下经验公式求得［15］：

式中 Z，n，m——轴向、径向和周向的阻力系数；

ε——刷束孔隙率。

当刷丝排布无径向倾斜角时，刷束的孔隙率ε可以由下式来定义［15-23］：

式中 N——刷丝排列密度；

L——刷束厚度。

2.2 计算模型

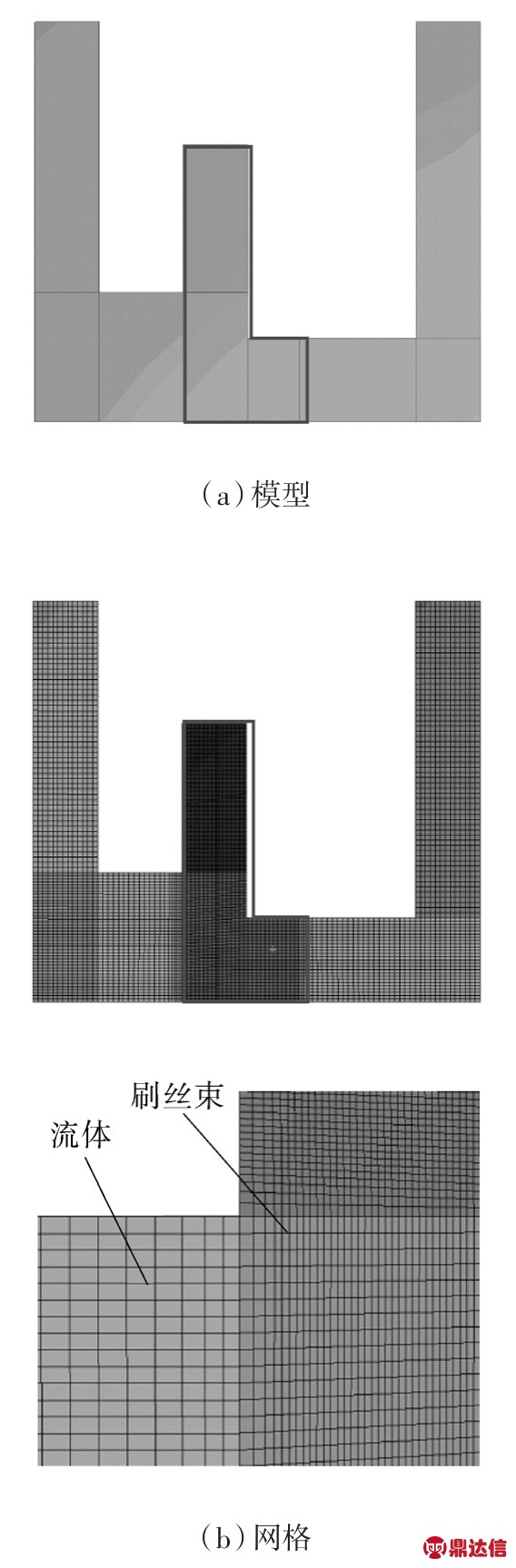

如图2所示，碳纤维刷式密封及其内部流体在圆周方向上呈轴对称结构，计算模型在圆周方向上选取1°的圆弧来进行简化，减少运算时间。模型包括普通的流体区和处理为多孔介质的刷束区。流体进出刷封有收放效应，需要在刷封进出口处增加一部分流体域。对模型进行网格划分，并对刷束区进行局部加密，如图3所示，红线框选位置为刷束区，网格最优数量为259 407个。

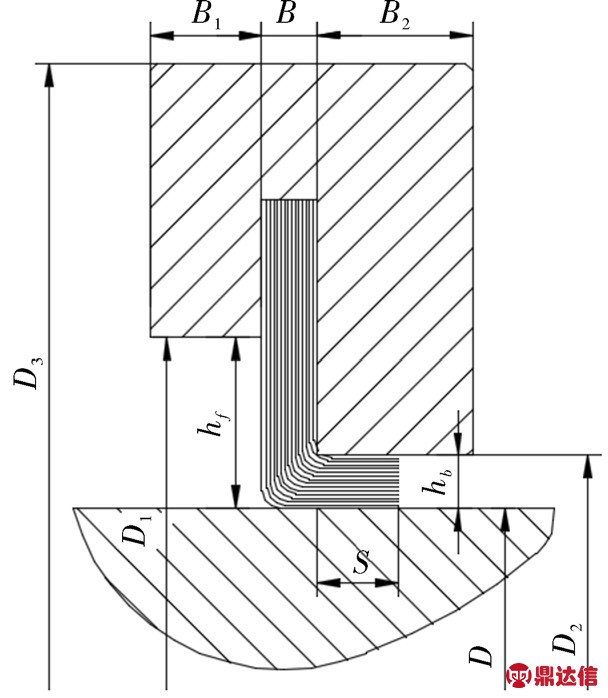

图2 “L”形碳纤维刷式密封结构

D-密封直径；D1-前板内径；D2-后板内径；D3-密封外径；hf-前板间隙；hb-后板间隙；s-刷丝过盈量；B1-前板厚度；B2-后板厚度；B-刷丝厚度

图3 网格划分

刷式密封数值计算几何参数取值见表1，本文刷丝长度由刷丝过盈量来体现。

表1 主要结构尺寸 mm

2.3 边界设定

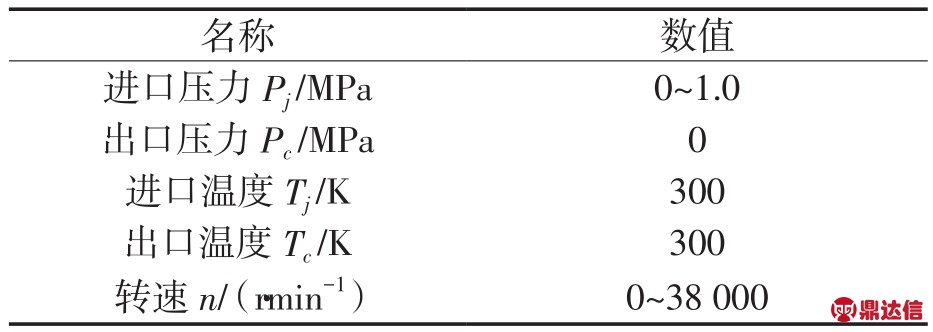

采用FLUENT软件进行分析计算，用标准k-ω方程紊流模型模拟普通流体区域。刷丝束采用层流模型，并开启多孔介质模型。整体采用Simple算法进行计算，密封介质选用理想可压缩空气。与转子接触的流体壁面设为旋转边界，沿转子圆周方向旋转的壁面设为周期性边界，其余壁面均设为无滑移边界。表2为边界条件的具体取值。

表2 边界条件

3 数值分析结果

3.1 流场分析

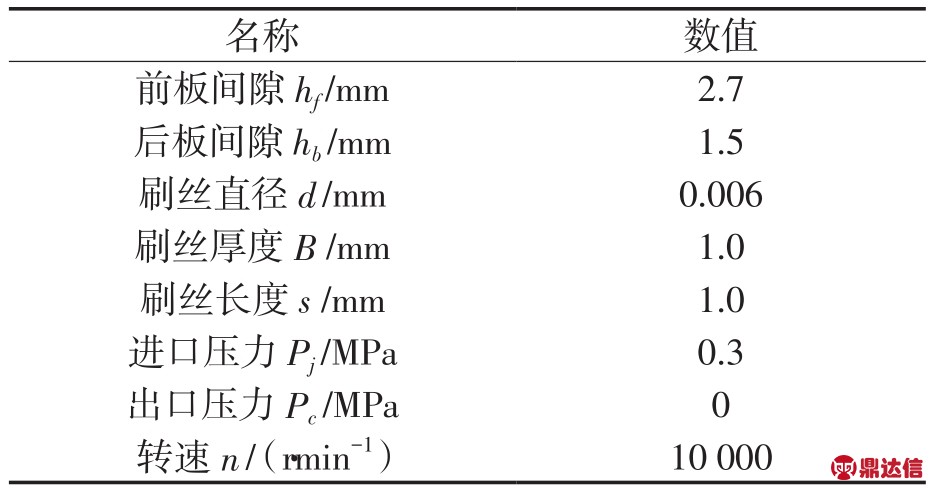

用作流场分析的模型的结构参数和工况参数见表3。

表3 模型参数

由图4可以看出，流体流入刷束区后，由于刷束区流道变窄，流速逐渐增加。到达后板出口时，流动通道和流动方向突然改变，使流速达到最大。刷丝与轴表面摩擦生热也加速了流体的流动。

图4 速度云图

由图5可知，前后挡板拐角处流动通道突然改变，使流体流速方向发生偏转，径向速度增大，使刷封出现“吹伏效应”，增加刷丝与转子的摩擦磨损。同时也会减小刷丝束的孔隙率，降低泄漏。

图5 速度矢量

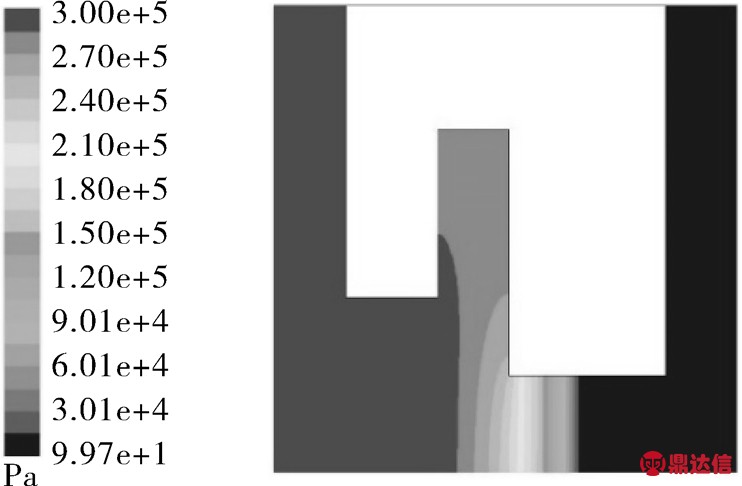

由图6可知，沿着流体流动方向压力总体呈下降趋势。由于刷束区对流体的流动阻力较大，产生明显的压力降。在进口区域和出口区域不存在流动阻力，故没有明显的压力降。

图6 压力云图

3.2 泄漏量分析

为了更好地分析前、后板间隙及不同丝径下刷束厚度对泄漏特性的影响，引入前、后板间隙比和刷束厚度比的概念，即前、后板间隙与刷束厚度的比值Ⅰ和Ⅱ，刷束厚度与刷丝直径的比值Ⅲ。

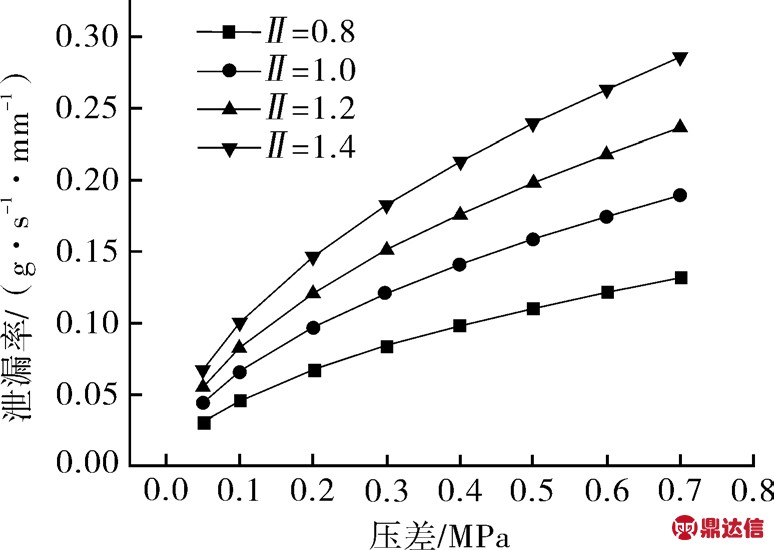

泄漏率随压差的变化如图7所示。随着压差的增加，泄漏率均近似呈线性行增加。且后板间隙越大的刷封，压差提高对泄漏率的增幅越大。降低刷封两端的压差是提高刷封密封性能的重要措施。在条件允许的情况下，可以布置多级刷封来逐级分担压差，使每级刷封都处于较低的压差环境中。

图7 压力差值对泄漏率的影响

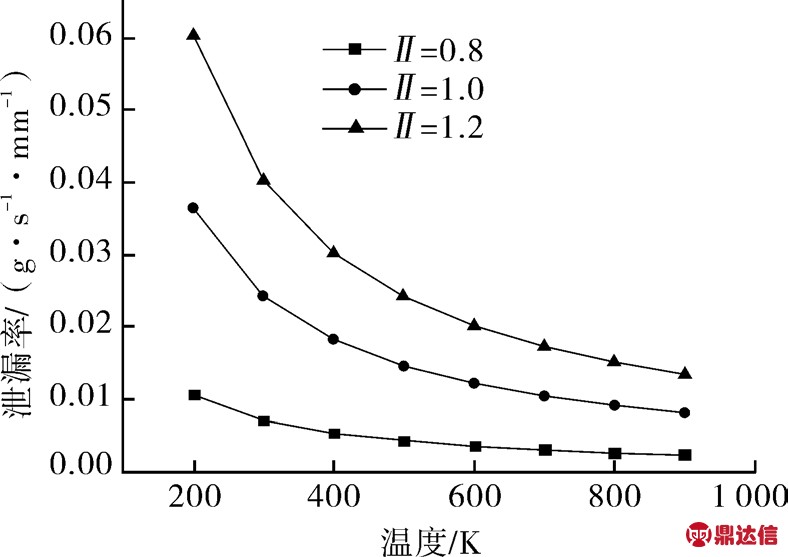

泄漏率随温度的变化如图8所示。随着温度的增高，气体密度降低而黏度增加，增大了刷束区的流动阻力，使泄漏率逐渐降低。温度继续升高，气体的密度变化和黏度变化将达到峰值，刷束区的流动阻力也不再变化，泄漏率趋于稳定。

图8 温度对泄漏率的影响

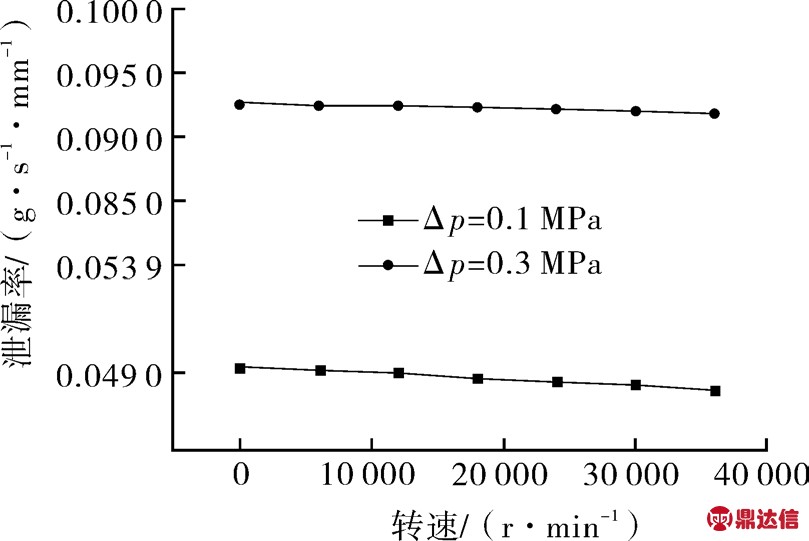

泄漏率随转速的变化如图9所示。随着转速的增加，泄漏率略微下降。增加转速可降低刷封的泄漏率，但影响轻微。

图9 转速对泄漏率的影响

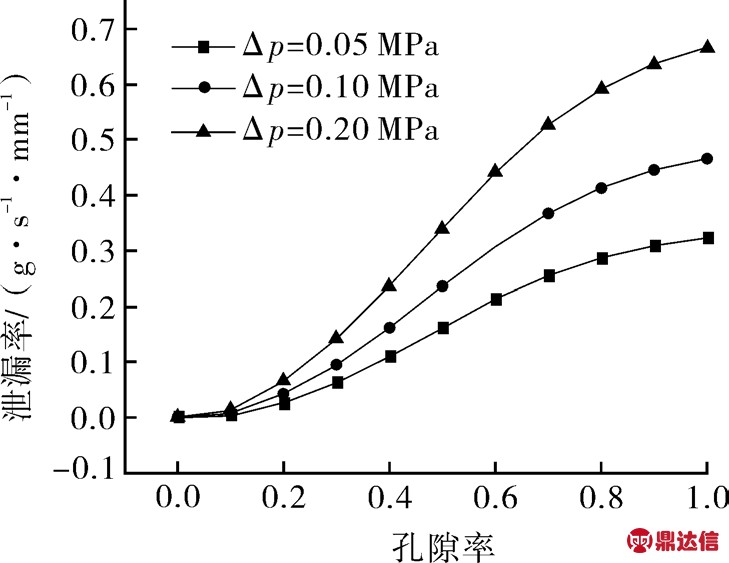

泄漏率随孔隙率的变化如图10所示。随着孔隙率的增加，刷束区的流动阻力减小，泄漏率增大。当ε＜0.2时，不同压差作用下的泄漏率相差较小，说明降低孔隙率可降低压差对泄漏率的影响。

图10 刷束孔隙率对泄漏率的影响

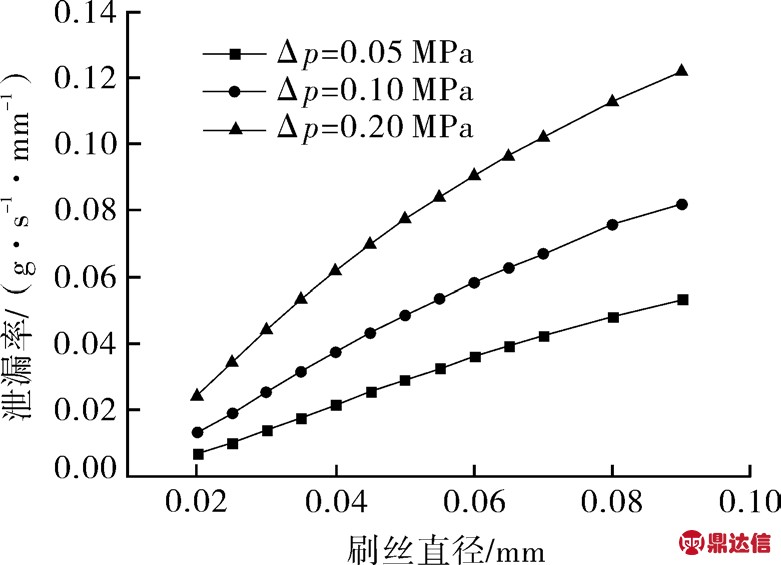

泄漏率随刷丝直径的变化如图11所示。泄漏率随刷丝直径的增大近似呈线性增大，且在大压差时影响更明显，因此可选用小直径刷丝来降低泄漏。

图11 刷丝直径对泄漏率的影响

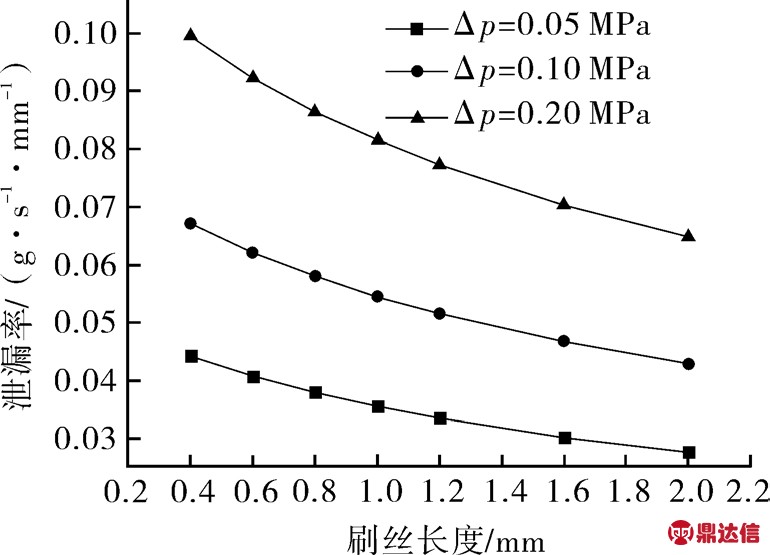

泄漏率随刷丝长度的变化如图12所示，泄漏率随刷丝长度的增加近似于线性减小。增加刷丝长度能显著降低泄漏率，但也会增加刷丝与转子的摩擦磨损。因此，选取合适的刷丝长度可以同时兼顾刷封的密封性能和工作寿命。

图12 刷丝长度对泄漏率的影响

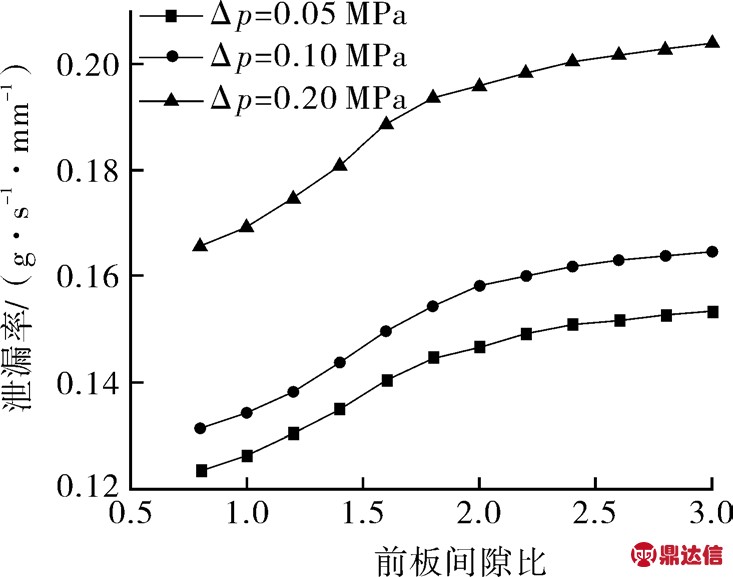

泄漏率随前板间隙的变化如图13所示，泄漏率随前板间隙的增大先逐渐增大，最后趋于稳定，且不同压差下泄漏率变化程度一样，表明前板间隙对泄漏率的影响是有限的。

图13 前板间隙对泄漏率的影响

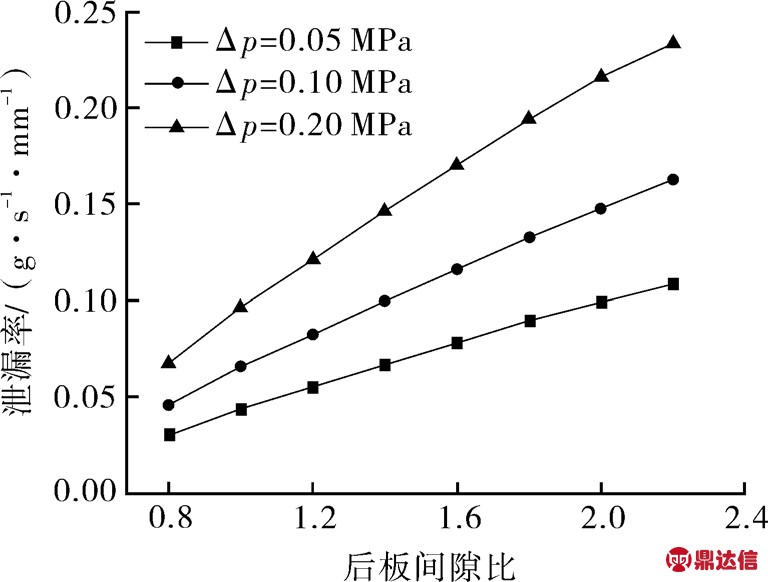

图14表明，泄漏率随着后板间隙的增大近似于线性增大，且大压差下泄漏率增幅更明显。说明后板间隙对泄漏率的影响不受限制，且对大压差工况影响程度更大。在条件允许的情况下，减小后板间隙能有效降低泄漏。

图14 后板间隙对泄漏率的影响

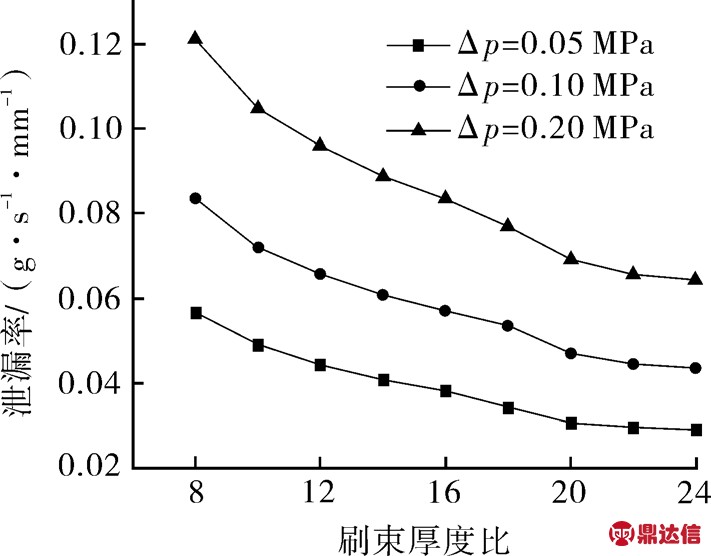

由图15可知，泄漏率随着刷丝束厚度的增大逐渐减小，最终趋于稳定。说明刷束厚度对泄漏率的影响程度有限，达到一定程度时，增大刷束厚度泄漏率不会再降低，反而浪费刷丝材料和增大转子的磨损。故刷束厚度要选取适当，本模型中刷束厚度取丝径的20倍最好。

图15 刷丝束厚度对泄漏率的影响

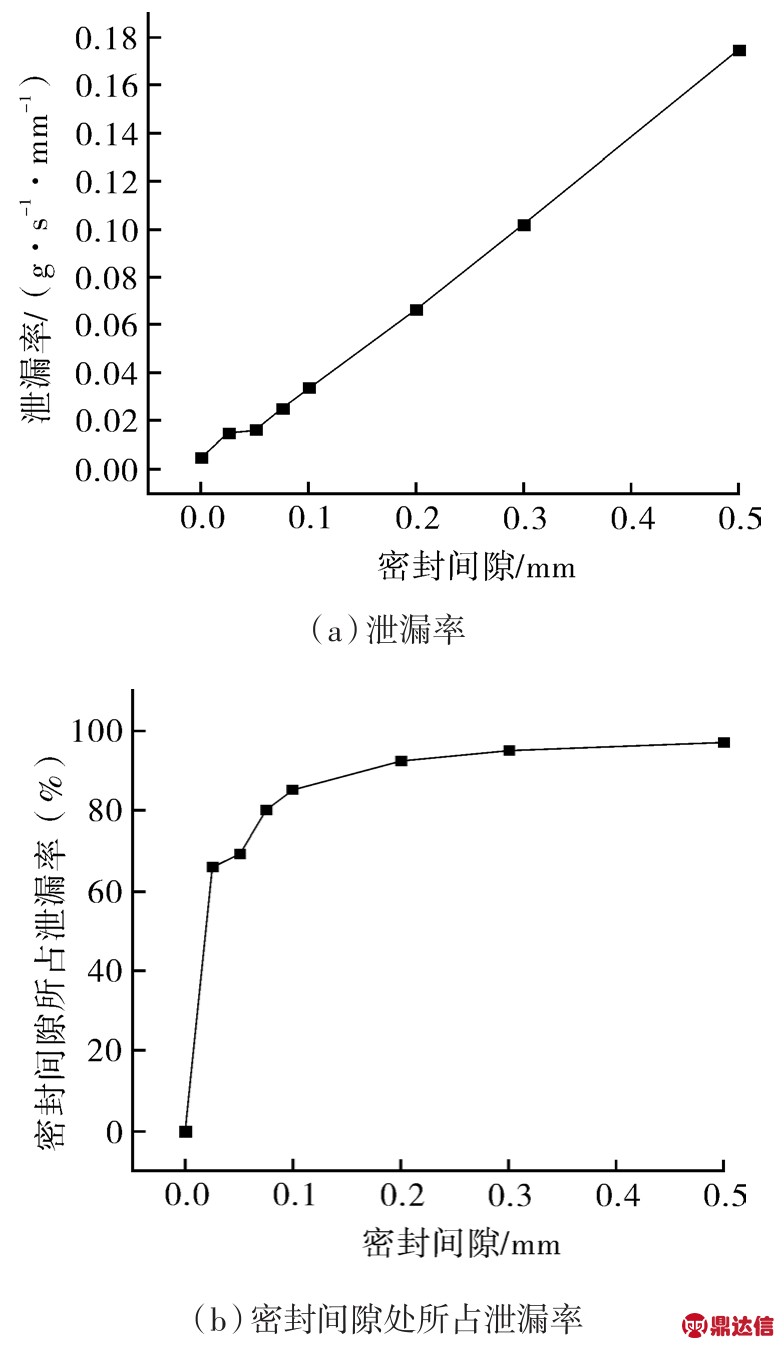

密封间隙对泄漏率的影响如图16所示。从图可见，泄漏率均在密封间隙0.05 mm处出现拐点，且在拐点前缓慢增大，在拐点后近似呈线性增加。

图16 密封间隙对泄漏率的影响

密封间隙较小时，刷束与转子间可通过流体阻力效应可进行阻漏，此时刷式密封类似于浮环密封，泄漏较小。当密封间隙较大时，流阻效应消失，泄漏率迅速呈线性增大，此时的泄漏率主要由密封间隙造成。在满足泄漏率要求的前提下，刷丝与转子间存在一定间隙，可显著降低摩擦磨损和生热，延长刷封的使用寿命。

4 试验研究

4.1 试验装置

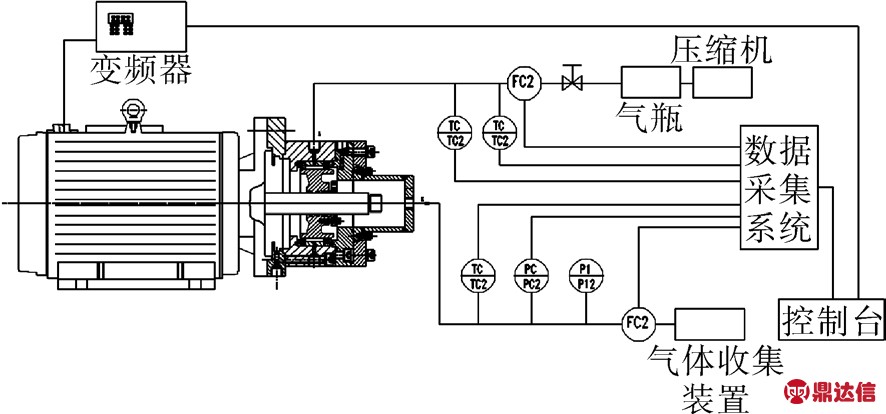

图17示出刷式密封旋转试验台，主要由腔体系统、动力系统、气路系统、测量系统组成。腔体系统由密封外腔体、刷封跑道、碳纤维刷式密封等组成；动力系统包括变频器、电机、转子等；气路系统由压缩机、控压装置、气体管路等组成；测量系统包括压力表、流量计、温度热电偶等。

图17 密封试验台

4.2 试验过程

压缩机将空气压入稳压瓶，调节调压装置，将高压气体经进气管路注入密封试验腔，再经刷丝束进入密封泄漏腔，泄漏的气体经连接流量计的出气管路排入大气。试验腔和泄漏腔接有压力表和温度热电偶，以读取进出口压力和温度。通过变频器调节电机频率进而得到所需要的试验转速。

4.3 试验件

试验件为自主设计加工的碳纤维刷式密封，刷丝采用碳纤维材料，挡板材料为S30408。

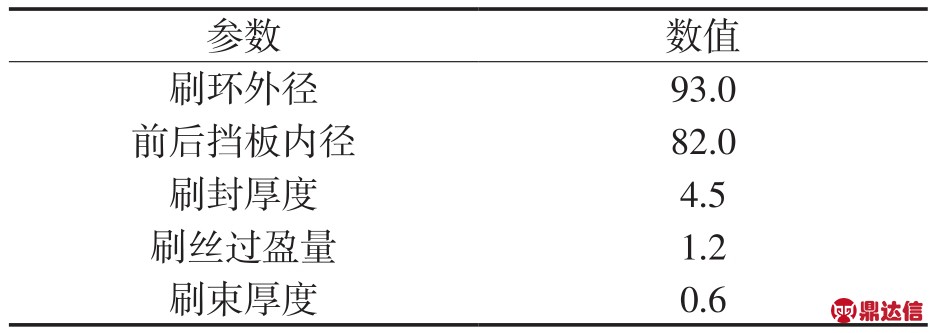

试验用碳纤维刷式密封结构参数如表4所示，试验分别测量刷封在磨合前后不同压差和转速下的泄漏量。

表4 试验件结构参数 mm

4.4 试验结果

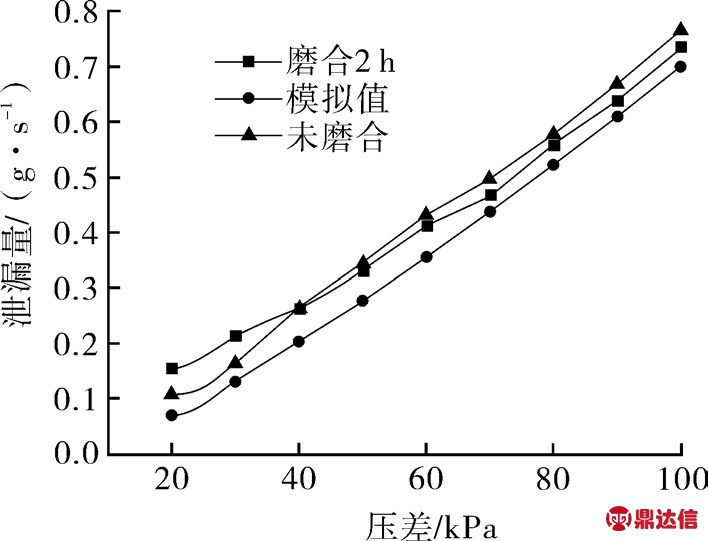

静态工况下泄漏率随压差的变化如图18所示。刷封磨合前后的泄漏率变化趋势与数值模拟近似一致，随压差的增大逐渐增大。

图18 压差对静态泄漏率的影响

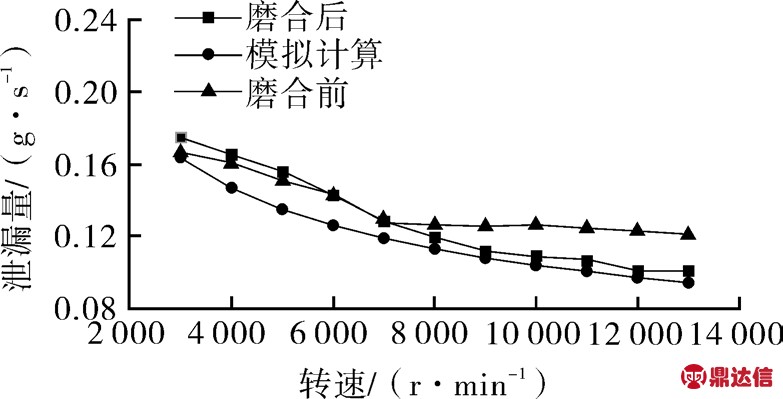

30 kPa压差下泄漏率随转速的变化如图19所示。磨合前后的泄漏率变化趋势与数值模拟近似一致，随转速的增大逐渐减小，最后趋于稳定。

图19 转速对泄漏率的影响

由于自主加工的试验件精度不够，刷丝排布未达到严格均匀，会产生局部细小间隙。以及安装误差和实际测量误差，使得试验结果比数值模拟结果略大。但在此基础上试验和数值模拟结果的误差总体均保持在10%以内，足以证明数值模拟结果的可靠性。

图18和19中刷封未磨合时，刷丝与转子表面贴合不够紧密，产生局部间隙，导致泄漏率趋于稳定后，磨合后的泄漏率低于磨合前。在压差40 kPa和转速5 000 r/min之前，磨合后的泄漏率高于磨合前，是在进行磨合后试验时刷封没有重新拆装，上一次试验中变形的刷丝未及时恢复造成的。

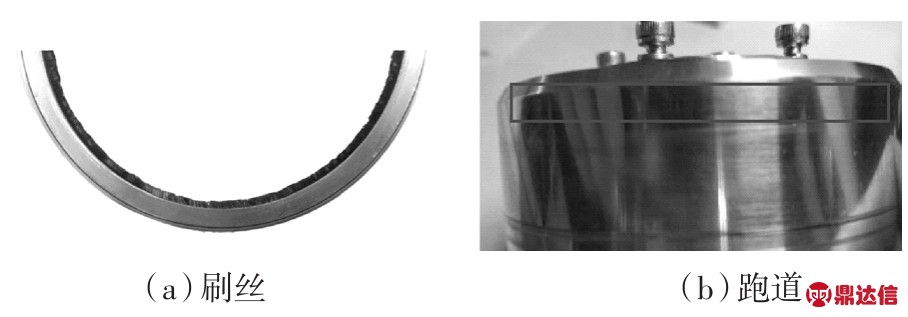

由图20可看出，试验后的刷丝排布均匀、紧密，跑道未出现严重磨损，说明刷封具有持久保持良好密封性能的能力。

图20 试验后试验件

5 结论

（1）流体进入刷束区前流速较低，进入刷束区后逐渐增加，后挡板出口处流速最大。上、下游流体区域压力分布均匀，流体压力在刷束区发生突降；

（2）小压差、高温度和高转速工况下刷封的泄漏率降低，反之则提高，其中转速的影响程度较低。降低孔隙率、刷丝直径、前板间隙、后板间隙或增加刷丝长度、刷束厚度可提高刷封的密封性能；

（3）合适的密封间隙可通过流体阻力效应进行密封，使刷式密封达到类似浮环密封的效果，同时显著降低刷丝与转子的摩擦磨损；

（4）磨合前的泄漏率比磨合后略大，且二者随压差和转速的变化趋势均与数值模拟结果相同。试验结果与数值模拟结果误差小于10%，变化趋势一致。
