摘要] 根据《建筑工程施工质量验收统一标准》GB 50300-2013分部分项内容划分表，厨房和卫生间划分的分项在排风系统的子分部中，其使用功能也与消防排烟系统功能并不一样，且不参与消防联动。其系统的组成部分主要包括排气道、防火止回阀、排油烟机、屋面防倒灌风帽等，在功能上主要包括将内部的油烟气或者污浊气体进行排出。并在《建筑设计防火规范》GB 50016-2014（2018年版）第9.3.11、9.3.12条对防火阀设置部位进行了明确规定，其中设置在卫生间与厨房的防火阀应执行定义《排油烟气防火止回阀》XF/T 798-2008，并不是《建筑通风和排烟系统用防火阀门》GB 15930-2007的规定。
[关键词] 消防；排油烟气止回阀；防火阀
1 系统分类
根据《建筑工程施工质量验收统一标准》GB 50300-2013附录B（见表1）中的建筑工程的分部工程、分项工程划分，厨房、卫生间排风划分在排风系统子分部中。厨房、卫生间风道非消防排烟使用，其未设置消防排烟风机，且其风机不参与消防联动，平时只作为废气排放。
表1
2 设置部位
根据《建筑设计防火规范》GB 50016-2014（2018年版）第9.3.12条规定：“公共建筑的浴室、卫生间和厨房的竖向排风管，应采取防止回流措施并宜在支管上设置公称动作温度为70℃的防火阀。公共建筑内厨房的排油烟管道宜按防火分区设置，且在与竖向排风管连接的支管处应设置公称动作温度为150℃的防火阀”。条文解释：为防止火势通过建筑内的浴室、卫生间、厨房的垂直排风管道(自然排风或机械排风)蔓延，要求这些部位的垂直排风管采取防回流措施并尽量在其支管上设置防火阀。由于厨房中平时操作排出的废气温度较高，若在垂直排风管上设置70℃时动作的防火阀，将会影响平时厨房操作中的排风。根据厨房操作需要和厨房常见火灾发生时的温度，本条规定公共建筑厨房的排油烟管道的支管与垂直排风管连接处
3 防火阀、排油烟气防火止回阀适用范围
3.1 防火阀适用范围
根据《建筑设计防火规范》GB 50016-2014（2018年版）第9.3.13条规定:4防火阀应符合现行国家标准《建筑通风和排烟系统用防火阀门》GB 15930的规定。
《建筑通风和排烟系统用防火阀门》GB 15930-2007第3.1条对防火阀定义：安装在通风、空气调节系统的送、回风管道上，平时呈开启状态，火灾时当管道内烟气温度达到70℃时关闭，要设150℃时动作的防火阀，同时，排油烟管道尽量按防火分区设置。设置部位见图1。并在一定时间内能满足漏烟量和耐火完整性要求，起隔烟阻火作用的阀门。防火阀一般由阀体、叶片、执行机构和温感器等部件组成。第4.4条：
图1
4.4 标记
4.4.1 防火阀的名称符号为FHF。
4.4.2 排烟防火阀的名称符号为pFHF。
4.4.3 排烟阀的名称符号为pYF。
4.4.4 阀门标记见图2：
图2
标记示例
示例1-FHF WSDj-F-630×500表示具有温感器自动关闭、手动关闭、电控电机关闭方式和风量调节功能，公称尺寸为630mm×500mm的防火阀；示例2-pFHF WSDc-Y-ф1000表示具有温感器自动关闭、手动关闭、电控电磁铁关闭方式和远距离复位功能，公称直径为1000mm的排烟防火阀；示例3-pYF SDc-K-400×400表示具有手动开启、电控电磁铁开启方式和阀门开启位置信号反馈功能，公称尺寸为400mm×400mm的排烟阀。防火阀或排烟防火阀的耐火时间应不小于1.50h。
3.2 排油烟气防火止回阀适用范围
根据《住宅厨房和卫生间排烟（气）道制品》JG/T 194-2018第3.3条对排油烟气防火止回阀的术语及定义：防火止回阀。安装在排气道进气口处,用于防止烟气回流和火灾蔓延的阀门。风机工作时呈阀片开启状态,风机不工作时阀片处于自然关闭状态,防止烟气倒灌,且在规定时间内能满足耐火性能要求。第5.3.2条对其耐火性能做出要求：防火止回阀耐火性能应符合 GA/T798的规定。
根据《住宅排气管道工程技术标准》JG/T 455-2018第2.0.5条对防火止回阀定义：安装在排气管道进气口处起隔烟阻火作用的阀门，或由具有防火、止回功能的部件组成，具有在规定时间内满足耐火性能要求的组合件。第5.2.7条对其耐火性能做出要求：防火与止回部件耐火极限应不低于1h，其他性能应符合现行业标准《排油烟气防火止回阀》GA/T798的规定。

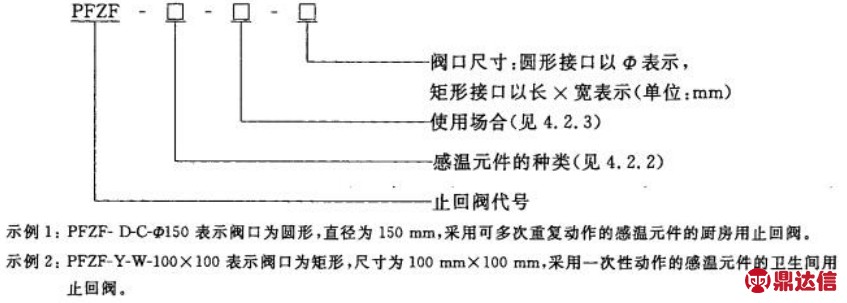

根据《排油烟气防火止回阀》GA/T798-2008第3.1条：安装在厨房吸油烟机或卫生间排风机后端至具有耐火等级的共用排风管道进口处，风机工作时呈开启状态(排出废气)，风机不工作时处于自然关闭状态(防止废气回流)，屋内或共用风道内气温达到规定值时可自动关闭，并在规定时间内能满足耐火性能要求，起隔烟阻火作用的阀门。由此可以看出对排油烟气防火止回阀定义在《住宅厨房和卫生间排烟（气）道制品》JG/T 194-2018、《住宅排气管道工程技术标准》JG/T 455-2018、《住宅厨房和卫生间排气道系统应用技术规程》DB 33T 1119-2016与《排油烟气防火止回阀》GA/T798-2008定义一样。并在第4.2条对代号进行统一4.2.1 止回阀的名称代号为pFZF。4.2.2 止回阀中使用多次重复动作感温元件的代号为D，使用一次性动作感温元件的代号为Y。4.2.3 止回阀用于厨房排油烟的代号为C，用于卫生间排气的代号为W。4.3 型号标记，止回阀的型号标记按以下内容进行编制：
图3
第6.9.2条：止回阀的耐火时间应不小于1h。
4. 结论
用于浴室、卫生间和厨房的“防火阀”其功能是防止排气道窜气、倒灌并具有防火功能，其工作状态随着风机的启停而动作，设置感温元件是防止火灾时烟火顺着排气道蔓延。并根据《排油烟气防火止回阀》GA/T798-2008对排油烟气防火止回阀的定义及分类、代号与型号标记，并与《建筑通风和排烟系统用防火阀门》GB 15930-2007对防火阀的定义及分类、代号与型号标记进行比较与分析，可以得出用于厨房排油烟管道上的止回阀感温元件的公称动作温度为150℃；用于卫生间排风管道上的止回阀感温元件的公称动作温度为70℃。故安装在浴室、卫生间和厨房的排风管上的防火阀，很显然并不应执行防火阀的耐火时间，而是执行排油烟气防火止回阀的耐火时间要求。
