    大型先进压水堆常规岛大口径抽汽止回阀的应力分析*

    放大字体  缩小字体 发布日期:2021-10-26 11:50:53    浏览次数:15    评论:0
    导读

    摘 要:针对国产化大型先进压水堆常规岛抽汽止回阀结构应用的特殊性要求,提出了阀门采用最先进的低流阻流线型的结构设计方案,借助有限元的应力分析,对抽汽止回阀的主要承压装配体进行整体计算分析,并依据压力容器分析设计标准进行计算和判断 ,产品性能完全媲美国际水平,此分析结果可为产品设计提供可靠支撑。关键词:

    摘 要:针对国产化大型先进压水堆常规岛抽汽止回阀结构应用的特殊性要求,提出了阀门采用最先进的低流阻流线型的结构设计方案,借助有限元的应力分析,对抽汽止回阀的主要承压装配体进行整体计算分析,并依据压力容器分析设计标准进行计算和判断 ,产品性能完全媲美国际水平,此分析结果可为产品设计提供可靠支撑。

    关键词:核电厂常规岛;抽汽止回阀;有限元分析

    0 引 言

    大型先进压水堆常规岛抽汽止回阀是核电站中的关键设备之一,对汽轮机设备起着安全保护作用。在核电站的正常、安全和稳定运行具有极为重要的作用,是核电站可靠运行的保障。目前,该产品尚未实现国产化应用,结构设计上与国外还有一定的差距。

    国产常规岛大口径抽汽止回阀的研究是属于2019年国家重大专项《大型先进压水堆及高温气冷堆核电站关键阀门制造技术与研究》之一,由于是大口径的流线型结构,阀体不能完全设计成球形或正圆柱型,属于形状较复杂的薄壁压力容器,仅采用常规设计法很难保证产品的性能,一旦发生失效,严重影响核电站的安全运行。因此,笔者首先介绍了大口径抽汽止回阀的主要结构形式和设计参数,然后利用有限元软件ANSYS对阀门进行精准的压力强度计算和深刻的分析,最后通过有关标准进行应力评定,确定阀门设计满足强度要求,提高阀门在核电站运行的可靠性。

    1 阀门主要设计参数

    当前分析的常规岛大口径抽汽止回阀是目前核电中口径最大,也是最具代表性的规格。设计参数如表1所列。总体上采用最先进的低流阻流线型旋启式结构,如图1所示。其阀体呈扁“凸”型结构,主要目的是降低流体阻力,提高阀瓣开启力,如图2所示。当然采用了这种结构后,会造成常规强度计算不全面、不精准,所以必须采用有限元分析法确保产品有足够的强度。

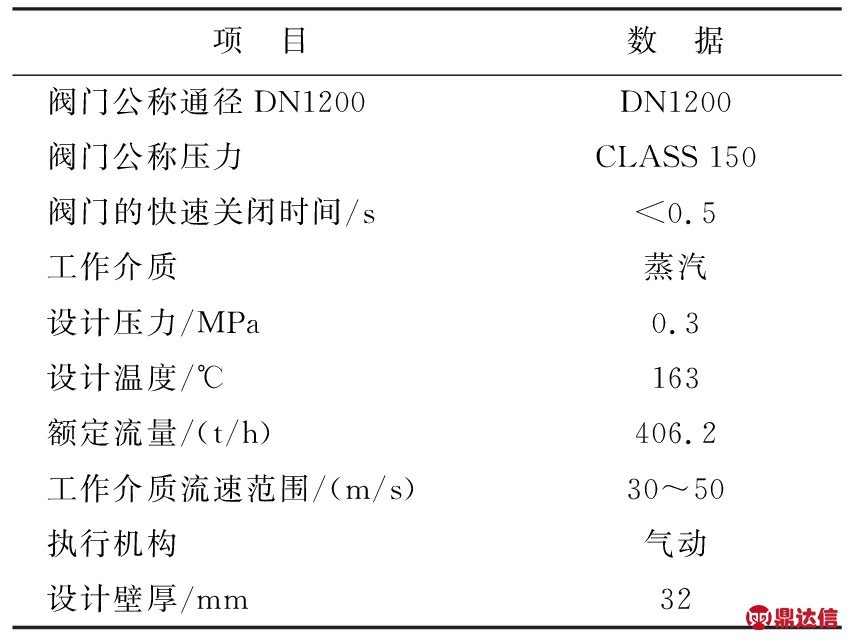

    表1 阀门主要设计参数

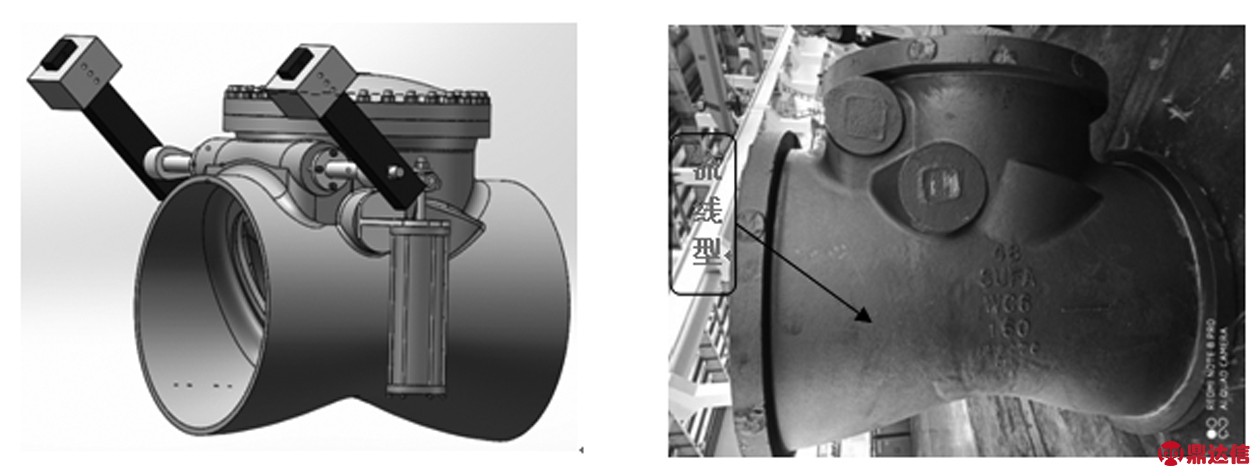

    图1 核电常规岛抽汽止回

    图2 流线型阀体的毛坯阀几何模型

    2 条件和说明

    在分析计算中,对模型进行简化,保留了主要承压零件,如图3所示,分析的目的是为了获得阀门在役运行过程中阀体、阀盖应力变形情况,并进行强度校核,为阀门的优化设计提供依据。

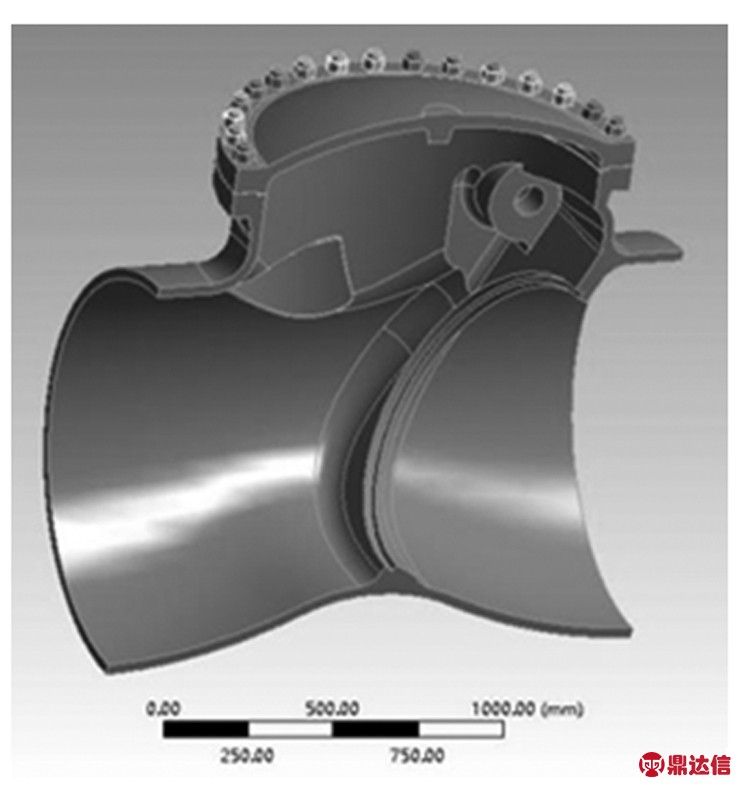

    图3 装配体模型

    分析前对该模型做以下几点说明:① 该模型所有尺寸均与施工图纸一致;② 为简化计算,不考虑中法兰螺柱螺母连接结构螺纹特征;③ 为缩减计算规模,考虑到阀门的对称性,取阀门的1/2建模;④ 阀体、阀盖材料均为ASTM A216 WCB,常温下密度为7.85 g/cm3,弹性模量2×105 MPa,泊松比为0.3;螺柱和螺母材料分别为ASTM A193 B7/ASTM 194 2H,弹性模量2.3×105 MPa,泊松比为0.3。

    采用有限元软件ANSYS进行分析,分析中有以下几点假设:①假设认为模型中所有材料均为各向同性的线弹性体;②认为螺柱同时预紧,不考虑安装过程中的螺柱弹性交互作用;③不考虑中腔垫片压缩及回弹的非线性特性。

    3 分析过程

    (1) 模型导入

    首先将在Solidworks中建好的几何模型保存为Parasolid格式,然后在ANSYS Workbench中建立静力学分析模块,导入保存好的几何模型。

    (2) 网格划分

    考虑到实体模型形状不规则,故在默认的基础上,对各部件最小网格尺寸分别进行控制,以平衡计算精度与计算规模,如图4所示。

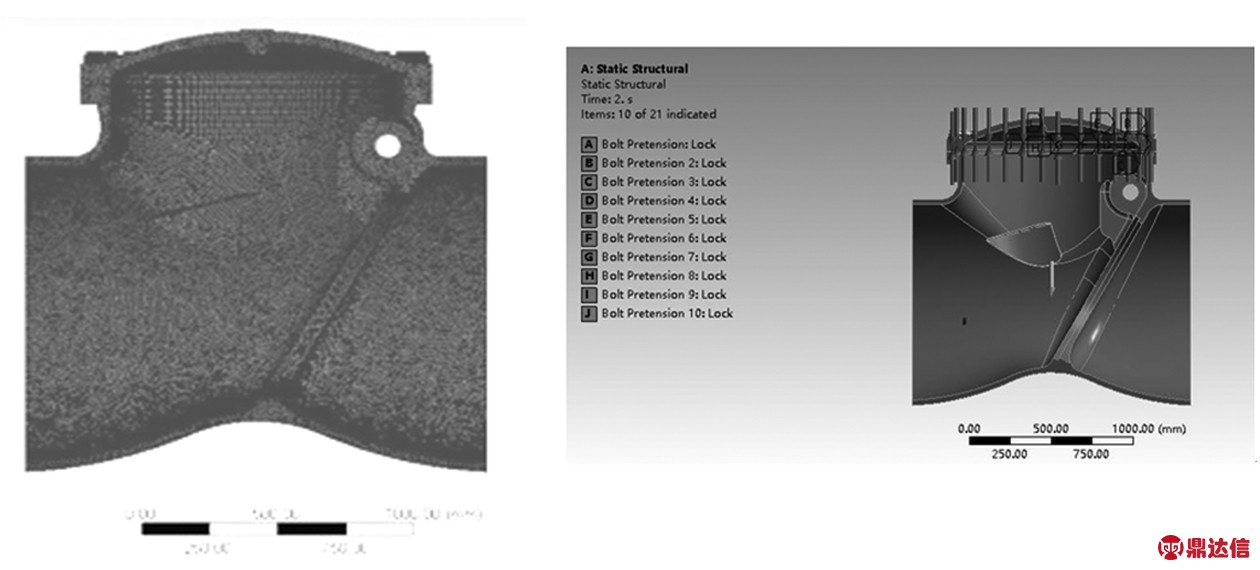

    图4 装配体网格图5 载荷及约束

    (3) 边界条件

    螺柱及螺母与阀盖之间、阀体与阀盖之间的接触均定义为摩擦接触阀体两端施加固定约束;阀门剖分面施加无摩擦约束;内腔施加2.2 MPa压力;考虑重力作用,取-Y方向;中法兰螺柱施加预紧力载荷,如图5所示。

    (4) 运算结果

    如图6~11所示,分别展示了阀体、阀盖和中法兰螺柱在预紧载荷下以及预紧载荷与内压作用下的Mises应力分布及变形情况:阀体中腔与支管交界处出现较大应力集中(如图9所示);阀盖的最大应力位置处于结构不连续部位(如图11所示);中法兰螺柱靠近阀体轴线侧应力大,远离阀体轴线侧应力较小,预紧载荷作用下时螺柱间应力分布均匀,施加内压后由于法兰出现微小偏转,螺柱间应力分布略有区别。

    图6 预紧载荷作用下阀门Mises应力分布

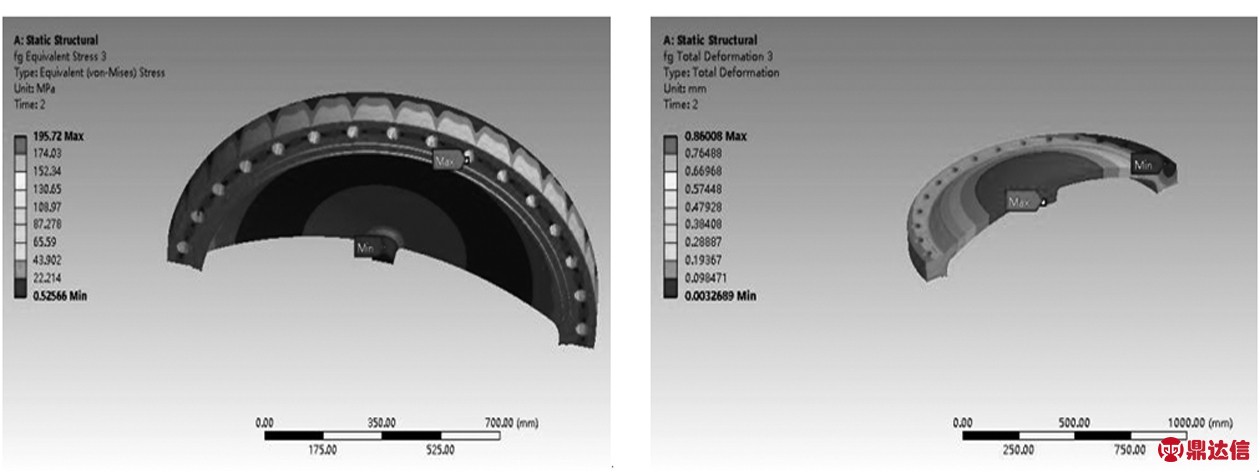

    图7 预紧载荷作用下阀门变形分布

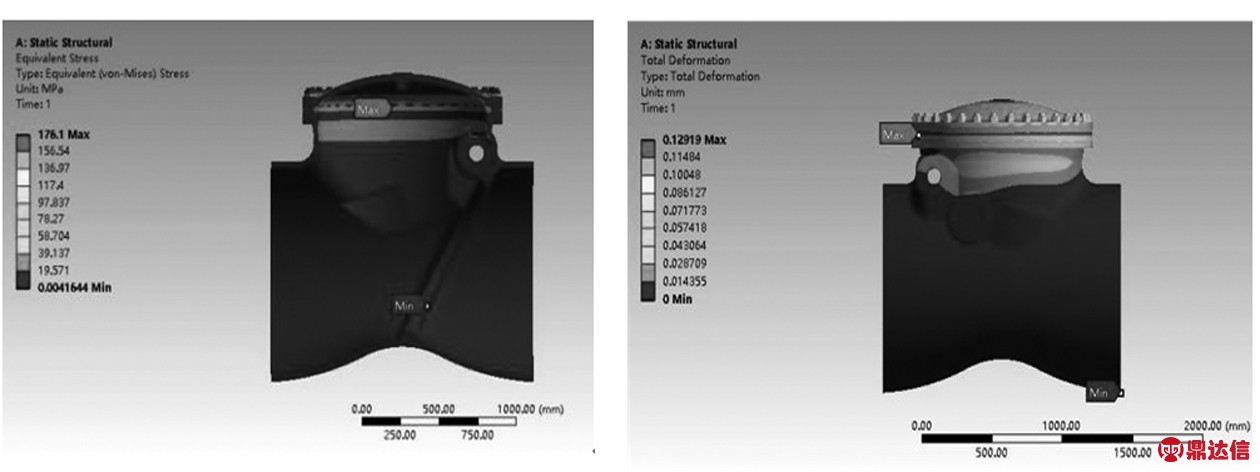

    图8 施加内压后阀体Mises应力分布

    图9 施加内压后阀体变形分布

    图10 施加内压后阀盖Mises应力分布

    图11 施加内压后阀盖变形分布

    如图13~14所示应力线性化,在阀体、阀盖应力较大处构建应力评定线。

    图12 施加内压后中法兰螺

    图13阀体应力评定线柱应力应变分布

    图14 阀盖应力评定线

    根据我国压力容器标准JB4732-1995要求进行应力评定,设计应力强度为:

    式中:nb=2.6,ns=1.5,nst=1.5,求得Sm=166.7 MPa。

    应力线性化路径的选取原则是:通过分析阀体、阀盖应力强度最大节点,其它高应力强度区选定节点及关注部位的相应节点,并沿壁厚方向的最短方向设定为应力线性化路径。各零件应力强度评定结果见表2和表3结果均合格。

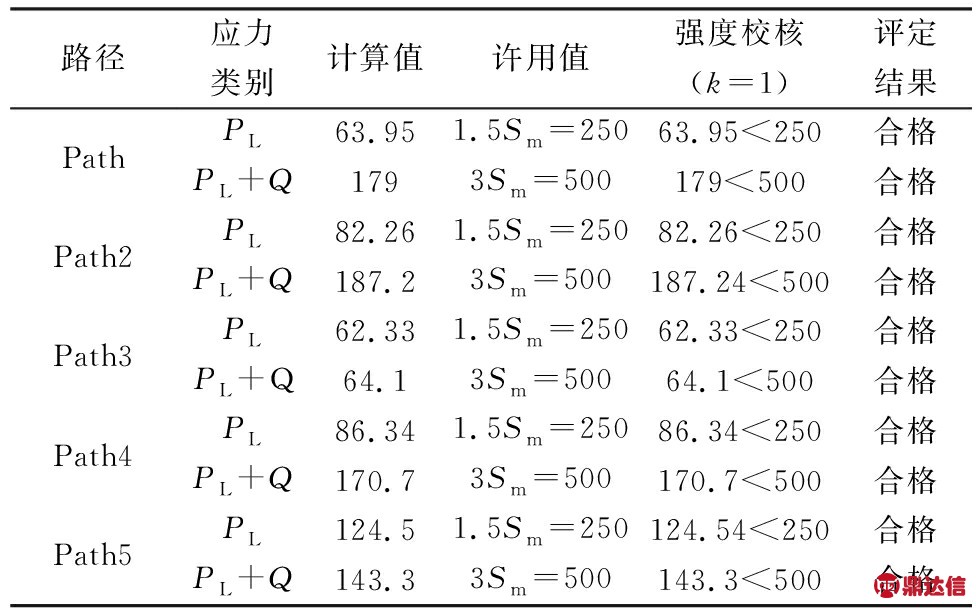

    表2 阀体应力评定结果

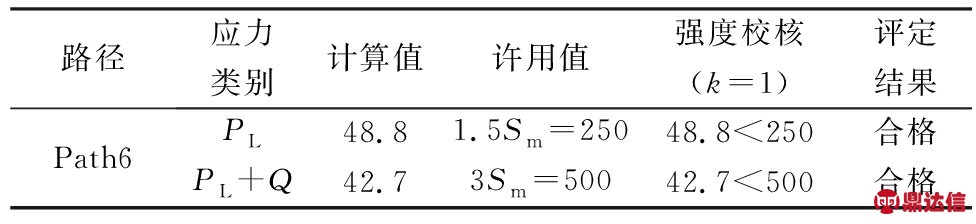

    表3 阀盖应力评定结果

    注:Path:选取的应力评定线位置;PL:一次局部薄膜应力;Q:二次应力;K:载荷组合系数。

    4 结 语

    利于ANSYS软件对国产常规岛大口径抽汽止回阀的三维模型进行有限元分析,可全面的知道阀门应力集中的具体位置,并精确的计算任何位置应力大小,并依据相关分析标准进行强度评判,优化设计,提高产品性能,为产品设计提供可靠支撑,使产品性能完全媲美国际水平。
