摘 要:旋启式止回阀是一种单向阀,此阀门能自动阻止管道中的介质倒流,其阀瓣在流体压力作用下绕转轴做旋转运动,实现开启和关闭,当进口介质压力高于出口时,阀门打开,介质流过,当进口介质压力低于出口压力时,阀瓣自动关闭,介质不能倒流。此种阀门广泛应用于石油、化工、自来水、食品等工业。
关键词:双密封旋启式止回阀 问题 改进
1 传统的旋启式止回阀主要存在以下几个问题

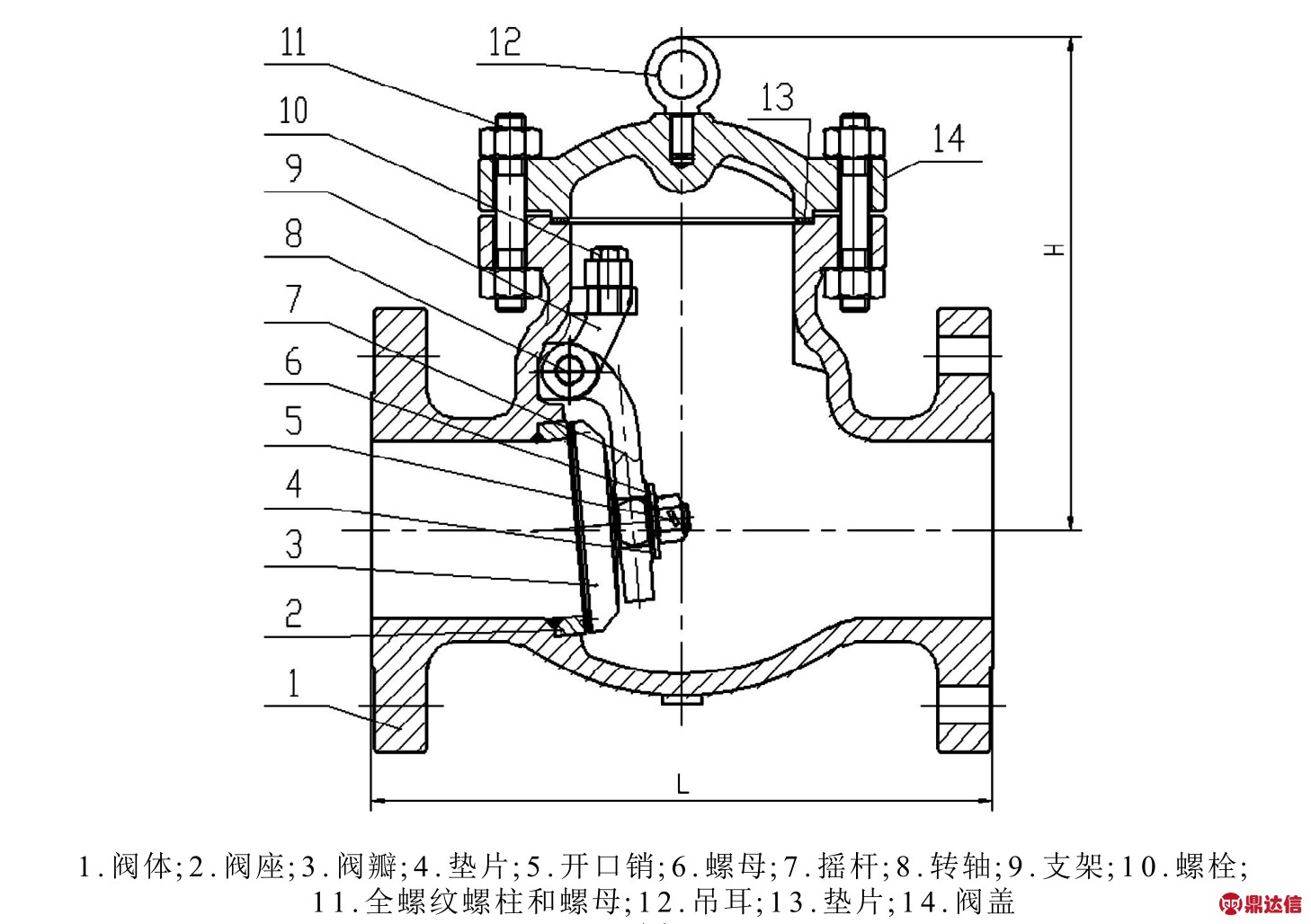

(1)结构复杂,阀门重量相对较重。阀门主要由阀体、阀瓣、摇臂、销轴、支架、螺钉、垫片、阀盖等配件组成,由于内件较多,因此阀门体腔较大,重量较重。如图1所示:
(2)密封性较差。阀座和阀瓣的密封面都是金属,属于硬密封阀门,在工作中靠介质的推力,使阀瓣与阀座的密封面接触实现密封,其密封性与密封面的宽度、粗糙度、硬度、介质的压力、介质的粘度等因素有关,在关闭中没有附加的关闭力,所以其密封效果不是很好,难以实现“0”泄漏。特别是对于气体介质,密封效果更差。
(3)流阻大,压力损失大。由于在工作中阀瓣、摇臂及其连接附件一起转动,其阀瓣组件重量相对较大,阀瓣打开所需的转动力矩大,同时该组件占用通道的空间大,因此介质的流通阻力大,能量损失也就较大。
图1
图2
2 新型族启式止回阀

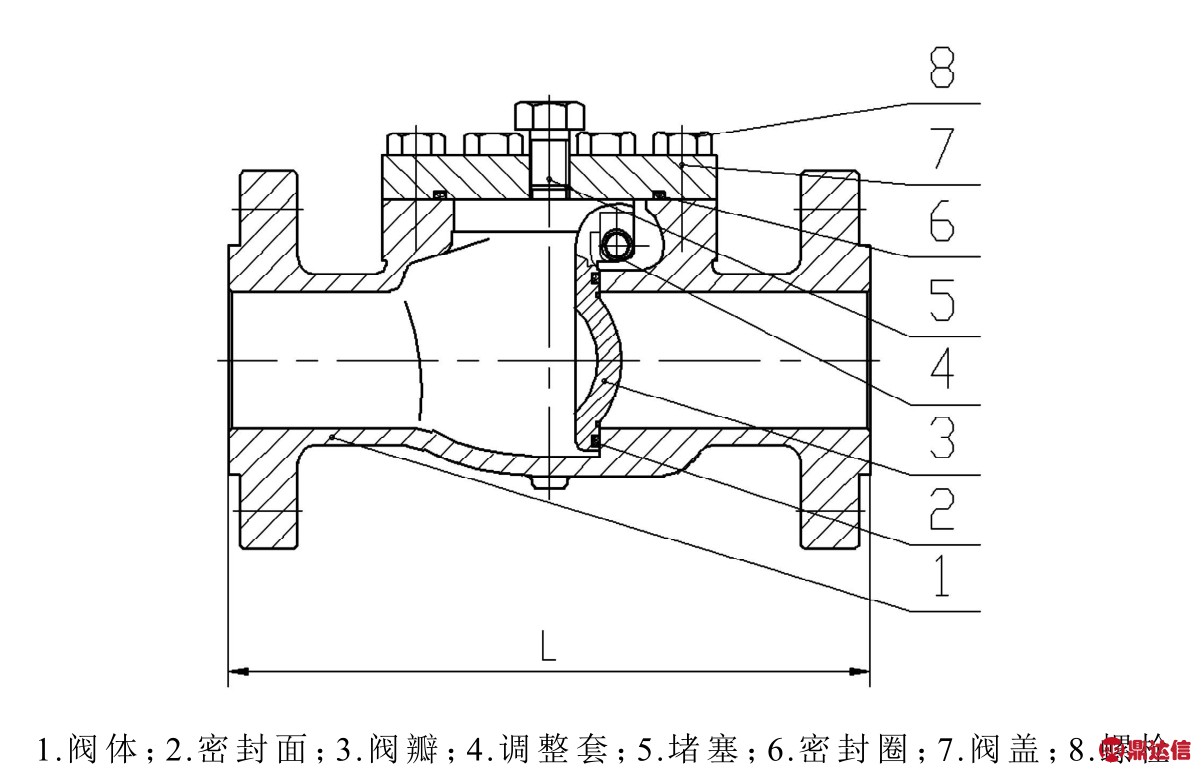

为了克服以上传统旋启式止回阀存在的缺点,经过多年的努力,我们研制成功了一种新型的旋启式止回阀,该止回阀已经申请发明专利,其专利号为:CN201010242546.X,公开公告号为:CN101922573A,该阀主要从以下几个方面进行了改进和创新:如图1所示:
(1)对结构进行了改进:其一、去掉了支架、摇臂、销轴、连接螺母,将挂钩、摇臂和阀瓣设计为一个整体结构;其二、将阀瓣的尺寸做了相对减少,阀瓣的形状做了一些增加强度的改变。其三、将阀体结构做了相应的改进:在阀座密封面上方设置了两个对称的“U”形凹槽,以便于固定阀瓣,改变了阀体与阀盖的连接方式。
(2)对密封方式进行了改进:在阀座上设置硬密封面,在阀瓣上设置硬密封面和软密封面,实现了软硬双重密封的效果,达到了“0”泄漏。
通过改进,阀门具有:重量轻,成本低;密封性好;噪音小;流阻小;维修方便等优点,是阀门消费者的优选。一台3寸600磅的传统做法的旋启式止回阀重量是51kg左右,而一台改进后同样规格的阀门的重量只有36公斤,节约材料29%,具有重要的经济效益、社会效益和节能减排的意义。其密封性大大优于传统做法的阀门,在使用中,泵的二次开机就很方便、迅速,提高了生产效率。
由于启闭件的重量减轻,流通面积增大,因此流阻减小,也就降低了能耗。
该产品2009年开始试制生产,到目前为止,已经生产了20批次,总计10236台,主要销往美国、韩国、意大利等国家,深得用户的好评,客户主要应用于石油的开采和化工行业。该产品的成功研发对于转变经济发展凡是和节能减排据有重要意义。
