摘要:为了实现长距离DVI信号传输，采用内部集成均衡功能的专用解码芯片SiL1161和FPGA软件配置方法，从而简化了硬件设计的复杂性以及节省了PCB设计成本。针对FPGA特点，对I2C总线以及配置算法进行了相关研究，并进行仿真验证。实验结果表明，常规长度以及长度长达15m标准电缆的DVI信号传输试验，获得信号质量无缺失，无失真，该设计方法具有效率高、通用性好、硬件成本低、可靠性高的特点，特别适合微型系统视频转换器的开发。
关键词:数字视频接口;FPGA;I2C总线;微型系统;视频转换器
0 引言
DVI(数字视频接口)是当前数字显示领域研究和应用的热点，面向DVI接口输入、输出的视频处理技术不仅解决了显示器高分辨率、高刷新率等问题，而且提高了稳定性和显示性能，具有支持高带宽数据传输、信号无衰减、画面清晰显示等优点，它被广泛应用于航空、航天等领域。因此，面向DVI接口输入、输出的视频控制器的研究具有重要意义［1］。
然而，DVI也有一个很大的缺点，就是传输距离短。通常情况下，一般的DVI电缆只能有效传输信号5 m左右，超过5 m就会产生信号的衰减。这个缺点极大地限制了DVI接口设备的普及和应用。此外，如果采用特殊的DVI光纤电缆，虽然连接简单，但电缆造价高，线缆较粗，不太适合长距离布线。总之，传输距离短，成为制约DVI发展的因素之一。因此，如何延长DVI信号的传输长度成为一个迫在眉睫的问题。本文提出一种基于在终端设备增加软件配置的方法，来实现DVI信号的长距离传输。
1 总体方案

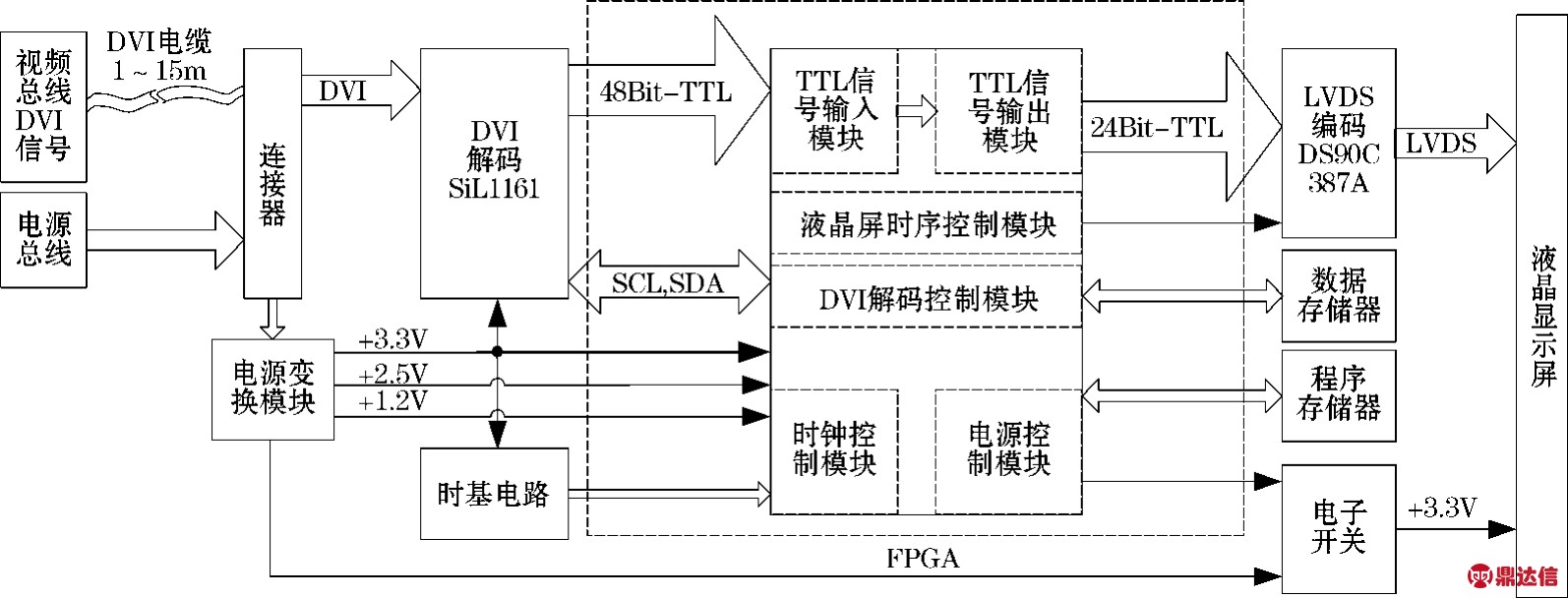

系统由接口电路、解码电路、电源变换电路、FPGA控制电路、解码、编码电路以及存储电路组成。接口电路主要负责用户接口信号的处理;解码电路主要负责将用户输入的DVI信号解码为TTL信号，输入给FPGA处理;编码电路是将FPGA处理的TTL信号编码为LVDS信号送入液晶屏，进行相应的显示;电源变换电路主要负责生成FPGA所需的各种电压信号以及LCD显示器所需3.3 V电压;存储电路主要负责FPGA程序代码存储。其总体方案的原理框图如图1所示。
2 FPGA实现
2.1 硬件设计
2.1.1 解码、编码芯片的选择
图1 总体方案原理框图
根据用户输入信号的制式和标准，采用SiL1161芯片［2］作为DVI输入信号解码。该芯片采用了Panel link数字技术，支持最高分辨率UXGA(25－165 MHz)的真彩色显示(每像素24bit，16，777，216 色)，且可以选择单像素或者双像素输出;其内置PLL抗抖动电路，可以允许信号差动对中1个时钟的不对称，具有同步消除抖动的功能;3.3 V内核工作电压，内置节电工作模式，可在时钟探测电路检测下自动进入低功耗待机模式;采用的可扩展CMOS结构等一系列措施保证了产品的兼容性;支持热拔插检测，外围电路简单，简化了 PC机与显示器的高速、高分辨率混合信号的接口问题，降低了成本。此外，芯片自带I2C配置模块，极大地方便了设计开发人员对芯片寄存器的参数配置和优化。液晶屏的接口为双像素的奇偶LVDS信号，选用型号为 DS90C387AVJD的芯片［3］作为 LVDS信号编码。此款芯片支持从SVGA到QXGA的分辨率，带宽可以达到5.7 Gbit/s，完全兼容 LVDS接口标准。
2.1.2 时序控制模块设计
该模块主要负责对解码的数据TTL信号、时钟信号DCLK、数据时能信号DEN、行同步信号HSY、场同步信号VSY进行数据缓存后，输出给后端处理设备。由于FPGA具有I/O接口灵活、低功耗、可编程、成本低等特点，主控芯片选用FPGA芯片XC3S400－4FGG456I，内核电压 1.2 V，拥有400 000门丰富逻辑资源，可供设计人员灵活使用。另外，程序存储器选用XCF04SVOG20C，存储容量为4 M空间，足够满足开发人员代码设计［4］。另外，数据存储器选择 E2PROM，型号为 AT24C02［5］，该存储器存储容量2 K，外围电路简单，数据保留时间可达到100年，完全能够满足设计要求。
2.1.3 DVI解码控制模块设计

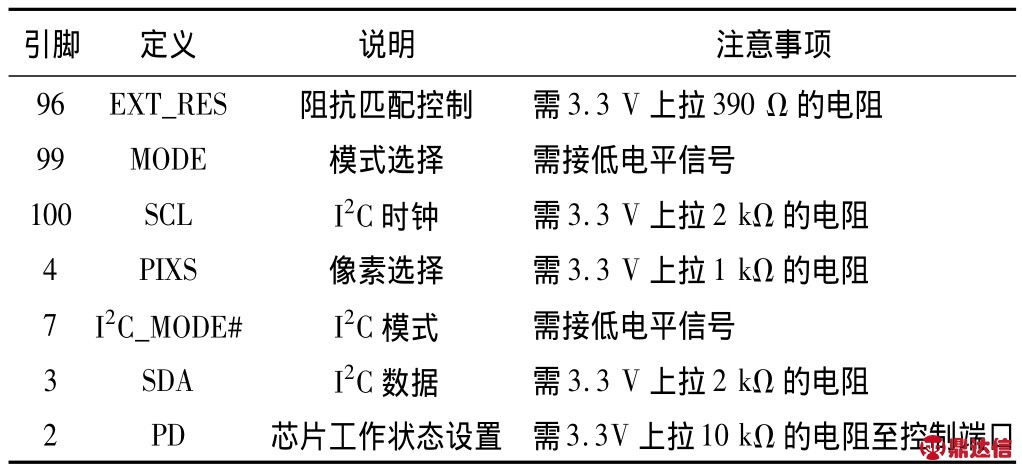

该模块的设计主要针对SiL1161芯片采用I2C总线对内部寄存器进行参数配置，达到预定的效果。另外，在硬件电路设计中，必须对SiL1161芯片管脚正确配置。其芯片关键引脚配置参数如表1所示。
表1 芯片关键引脚参数配置表

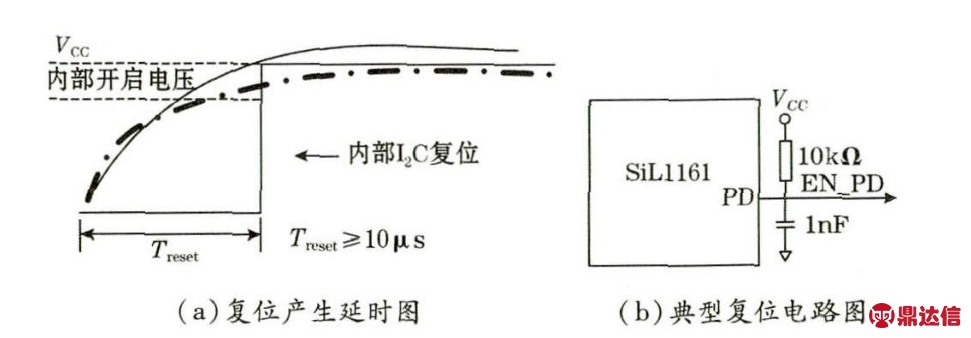

此外，根据相关资料及经验总结，SiL1161芯片上电复位时间至少大于10 μs，其内部上电时序图如图2(a)所示，典型的外围复位电路如图2(b)所示。
图2 复位延时及典型复位电路图
2.2 软件设计
2.2.1 寄存器配置及I2C写时序图

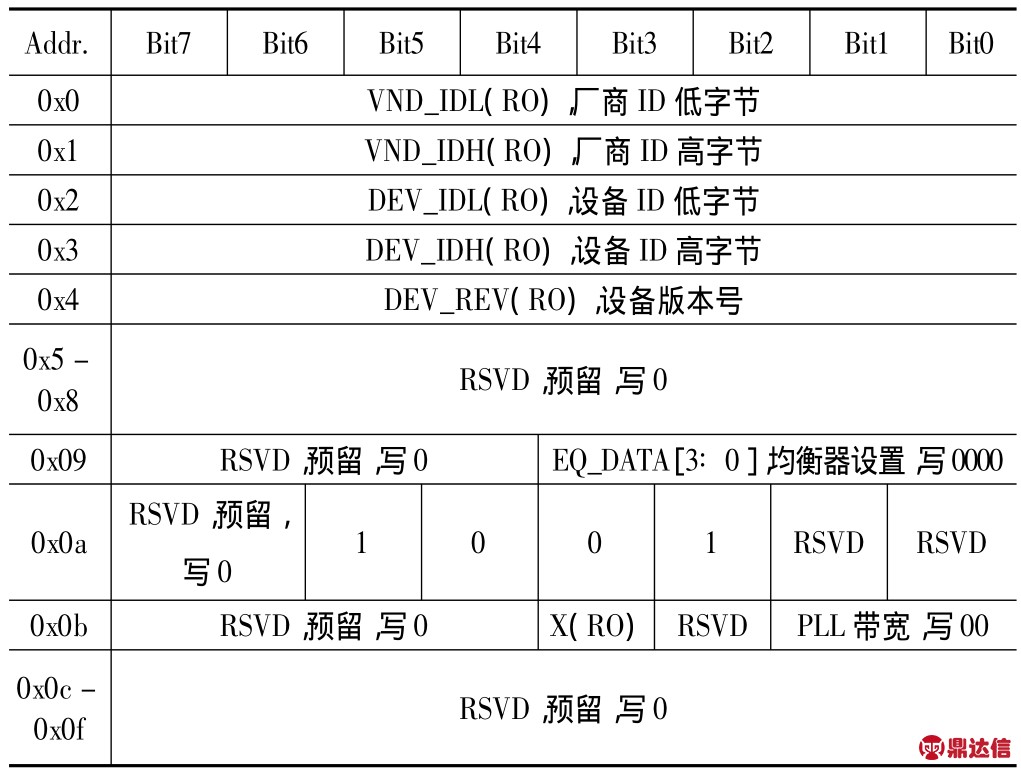

对SiL1161芯片内部寄存器，通过I2C总线配置，可以满足长达15 m电缆的信号传输，并且信号不失真、不衰减。SiL1161芯片内部寄存器表如表2所示。
表2 SiL1161芯片内部寄存器表
注:
1 RSVD为预留字节，配置时写0;
2 RO为只读方式，配置时，不作任何操作。
3 EQ_DATA［3∶0］为均衡器设置，为关键参数，短距离信号传输设置为1111，中距离信号传输设置为1101，长距离信号传输设置为0000。本方案中寄存器设置为0000。

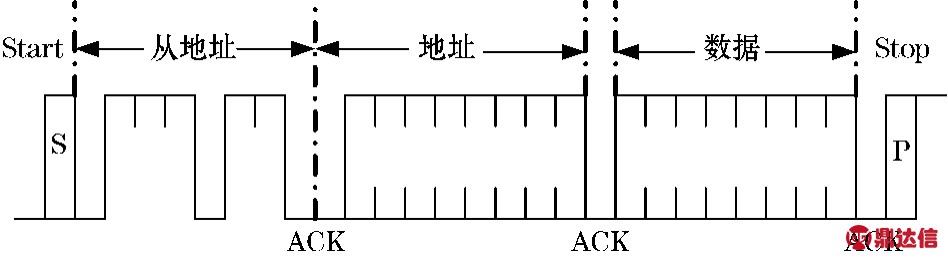

另外，I2C配置SiL1161芯片的写时序图如图3所示。
2.2.2 软件流程图及代码设计

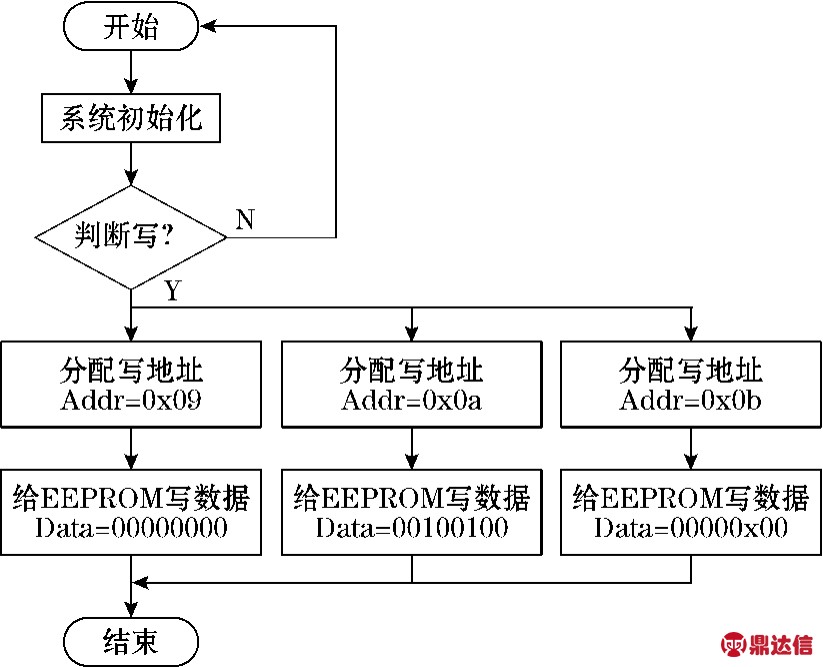

根据I2C写时序图以及芯片内部寄存器配置说明，对芯片关键参数进行配置，其FPGA软件流程图如图4所示。
图3 I2C写时序图
图4 FPGA软件流程图

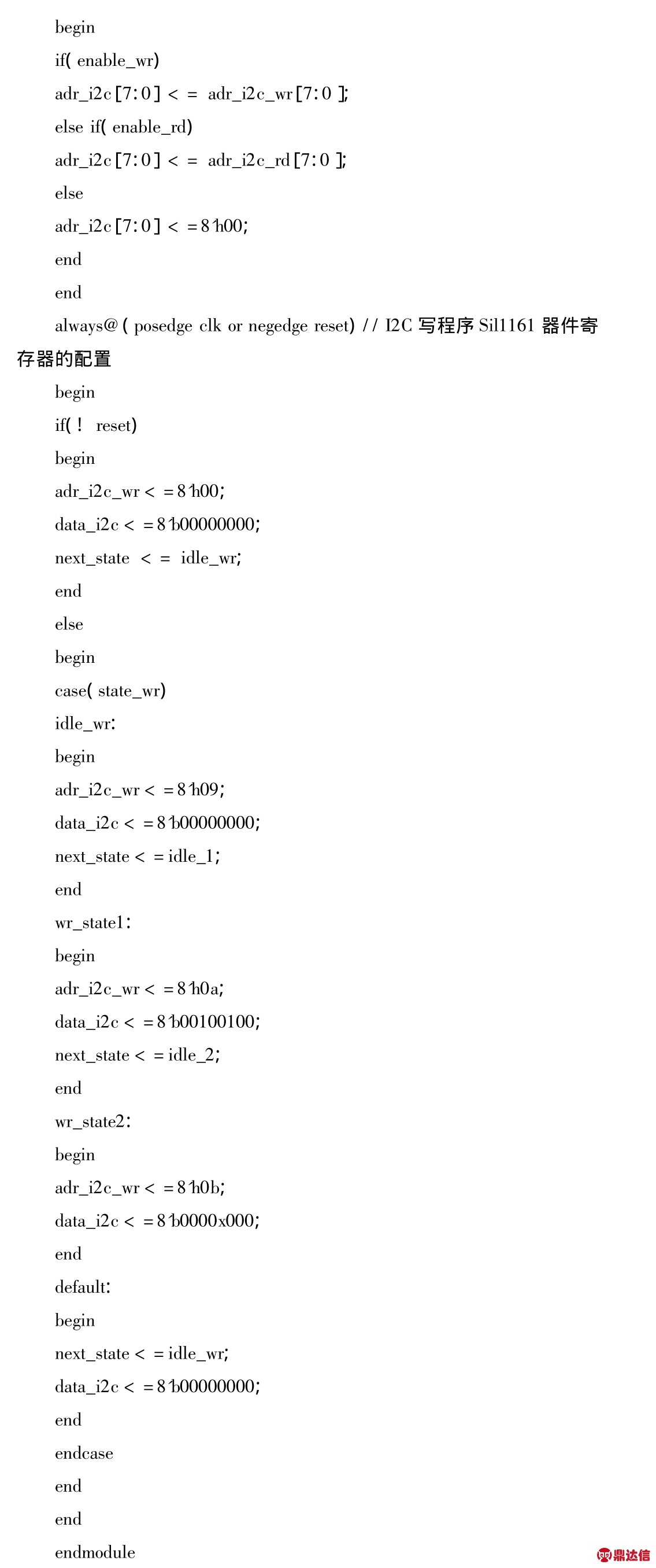

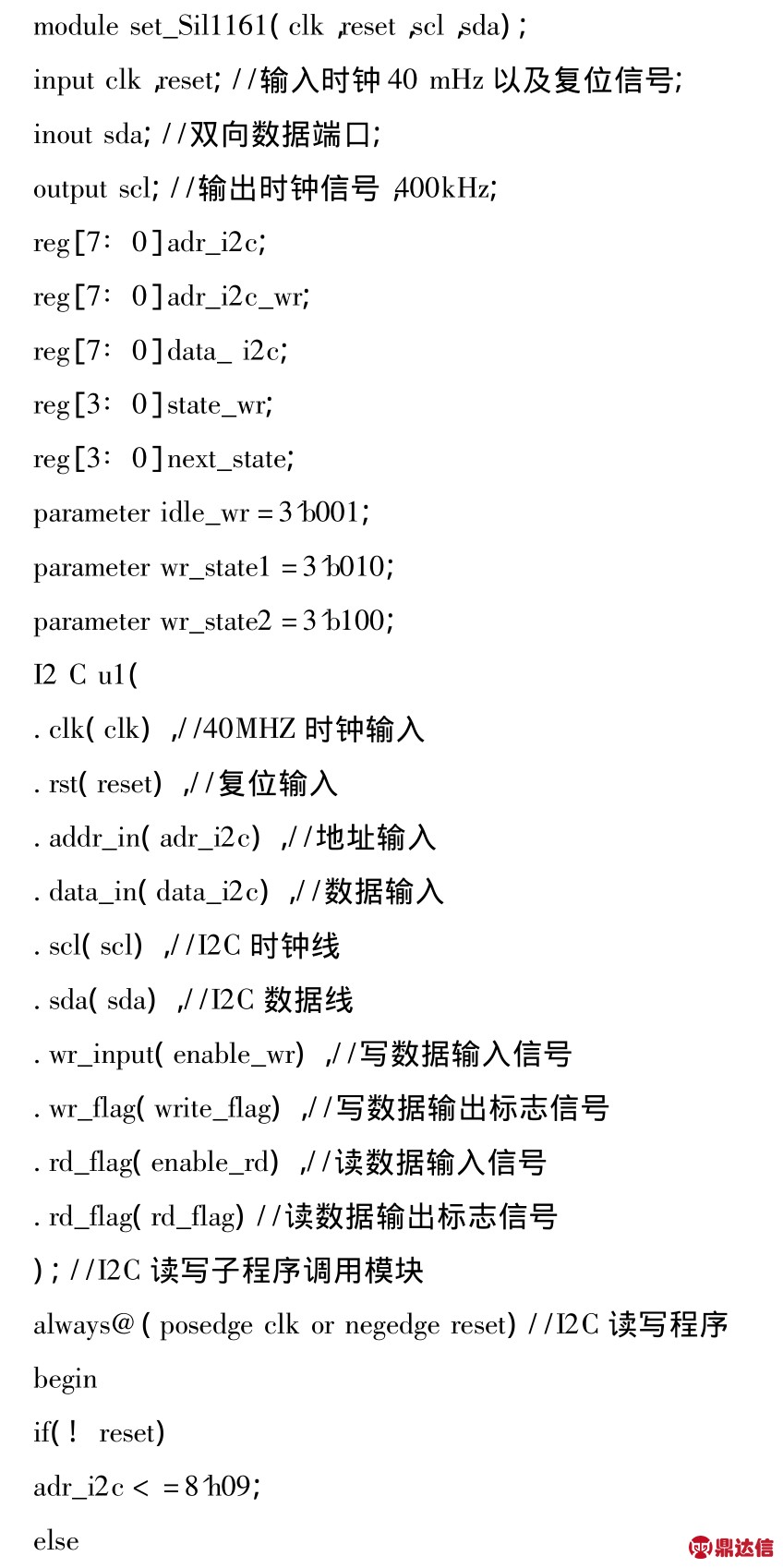

根据FPGA流程图，进行FPGA代码设计［6］。其主要功能模块代码如下:
3 结论
本文针对长距离DVI信号传输，采用内部集成均衡功能的专用解码芯片SiL1161和FPGA软件I2C配置方法，简化了硬件设计的复杂性以及节省了PCB设计成本。而且，文中从方案设计、硬件设计以及软件设计方面，详细阐述了具体实现方法。试验表明，该方案可以实现长度长达15 m标准电缆的DVI信号传输，获得信号质量无缺失、无失真的结果。此方法具有效率高、通用性好、硬件成本低、可靠性高的特点。
