一种多优先级变长调度星载IP交换机交换结构的设计

1 引言

早期的卫星通信系统中，卫星主要起中继作用，以 “弯管”方式进行数据转发，存在频带利用率和功率利用率低、时延较大的问题.随着地面网中ATM技术的发展，卫星ATM网络和星载ATM交换技术被广泛研究[1,2]，星载ATM交换技术可在硬件规模较小时实现较高的数据转发能力.目前IP交换机在地面网中已经广泛应用，在协议体制上可以和地面网无缝链接的星载IP交换技术的研究成为热点[3].

目前地面网中IP交换机的研究重点是多级交换网络和服务质量保证技术[4～7].而设计星载IP交换机的最大困难是微电子器件的限制.太空中剧烈的环境温度变化和空间粒子流都会对器件的正常工作产生严重影响.空间粒子流对元器件最主要的影响之一是单粒子翻转问题，即空间粒子流造成的电路逻辑错误.采用FPGA进行系统实现时，解决单粒子翻转最主要的方法之一是三模冗余.三模冗余方法在提高电路抗单粒子效应能力的同时，要求一片FPGA的主要资源使用量原则上不能超过总资源量的1/3.这对交换机的硬件资源消耗提出了苛刻的要求.另外，星载IP交换机中可用存储器也受到了严格限制，宇航级SRAM、SDRAM和DDR的容量和工作时钟频率通常远低于普通商用级器件.以上因素要求星载IP交换机必须在满足系统性能要求的同时严格控制逻辑资源的消耗，这需要对交换结构的类型选择、调度算法、处理效率进行全面的优化设计.

本文设计实现了具有8个优先级、可以进行变长分组调度的大容量共享存储输出排队交换结构，该结构采用基于指针复制的输出排队(Output Queuing，OQ)方式，采用经过改进的加权轮询(Weighted Round Robin，WRR)调度算法和公平轮询(Round Robin，RR)调度算法，在高吞吐率的前提下有效降低了硬件资源消耗.

2 交换结构的构成与工作机制

由于共享存储交换结构具有结构简单、存储资源利用率高、时延低的特性被广泛研究[8]，所以本设计采用了基于输出排队的共享存储交换结构.本文中的共享存储交换结构包括输入接口、输出接口、片外存储器、调度器、空闲地址队列管理器、组播计数管理器和队列处理器，如图1所示.队列管理器中包含N(N为输出端口数)个队列控制器(QC0～QCN-1)，每个QC(Queue Controller)内部包括具有8个优先级的队列，所有用户数据共享同一个片外存储器.

IP包经过路由查找并获得输出端口信息后进入交换结构，在输入接口处被分割成为一个或多个定长的内部信元(简称信元)，输入接口根据其信头中的输出端口信息，从空闲地址队列管理器中取出一个或多个空闲地址指针，这些指针所指向的片外存储区用于存储该分组的所有信元.此后根据信头中的输出端口信息将这些指针链接到不同输出端口对应的逻辑队列中.如果是组播信元，那么其指针会同时进入多个QC中并链接到多个逻辑队列中.本设计中采用指针复制的方法实现信元的多播转发，可有效节省片外存储空间，提高组播时交换机抗数据流波动的能力.每个输出队列都有一个变长分组计数器，用于记录在此队列内排队的完整的变长分组个数，只有变长分组计数器不为0的输出队列才会获得输出调度机会.

针对每个输出端口，都有8个具有不同优先级的队列和一个WRR调度器.WRR调度器根据不同队列的优先级按照预先配置的调度权重选择从哪个队列输出数据.输出端口调度器和片外存储访问调度器用于选择可以输出数据的端口和对片外存储器读写访问的权限.

对于整个交换结构来说，为了减少资源消耗并保证系统性能，需要在交换结构队列模型和调机制上进行系统的优化设计.

3 交换结构队列模型的优化设计

对内部信元采用定长调度方式的共享存储交换结构的队列模型如图2所示.由于分组在交换结构内是以定长信元为单位进行排队、调度和管理的，所以在输出端口上需要重组为原变长分组.重组时，在每个输出端口上需要根据内部信元的入端口建立虚拟输入队列(Virtual Input Queuing，VIQ)以保证分组的正确重建.当端口数量较多、存在多个优先级时，这部分电路会消耗一定的资源.

本设计中采用的队列模型如图3所示，输出端口为0～N-1的信元依次存储在QC0～QCN-1中，每个QC对应一个输出端口.QC内部有8个逻辑上的先入先出队列(First Input First Output，FIFO)，分别对应优先级为0～7的信元.输入的信元被存储在片外存储器中，其地址指针根据优先级以链表的方式链接到对应QC中的相应逻辑队列之后.为了提高变长分组交换的效率、降低硬件实现的复杂度，本设计采用了逻辑切分的方法来实现分组的变长调度，即当分组到达输入端口时不对分组采用真正的物理切割，而是将分组逻辑切割成定长信元，分组的所有信元地址指针在FIFO内仍是按顺序排列的.当QC内的FIFOm(m为0～7)获得输出权限后，此QC的输出通道就一直被FIFOm所拥有，直到这个分组输出完毕才可以为其它优先级队列服务，这样到达输出端口的分组就是完整的，避免了在输出端口处采用VIQ进行信元重组.

对比上面两个队列管理模型，采用定长分组交换的队列管理器需要在输出线卡上建立N个VIQ队列来重组信元，而每个VIQ队列中又有8个优先级，因此每个输出端口处需要8N个队列用于分组重建，对于N个端口，共需要建立8N2个重建队列.采用变长分组交换的队列管理器可以直接交换变长分组，每个输出线卡上只需要一个输出队列，N个端口只需要N个队列.例如N=8时，每个重建队列存储深度平均为4K字节，那么两种实现方式需要的存储空间分别为2.048M字节和32K字节.可见后者可以有效降低输出线卡的设计复杂度和电路资源消耗.

采用变长调度时，由于不同队列中排在队首的帧长度差异可能很大，如何保证不同端口之间调度的公平性、对片外数据缓冲区访问的公平性及保证同一端口内不同队列调度的权重就成为一个需要重点解决的问题，这需要对交换结构中的多个调度器进行整体优化设计.

4 交换结构内部调度器的优化设计

为了在较少资源消耗的情况下解决变长调度带来的调度公平性、带宽分配均匀性问题，本设计在交换结构中采用了三种不同的调度器：输出端口QC内部的变长分组权重轮询(Weighted Round Robin，WRR)调度器、基于信元的输出端口公平轮询(Round Robin，RR)调度器和基于信元的片外存储器读写访问的公平轮询调度器.

4.1 QC内部WRR调度器的设计

为了实现对不同优先级队列的有效调度，WRR算法被广泛研究[9～11].对于共享缓存输出排队的交换结构而言，每个输出端口存在具有不同优先级的多个队列，此时需要设计专用的权重调度器，以保证不同优先级的队列得到不同的输出带宽，从而保证高优先级业务的服务质量.图4所示的是某个输出端口内部的队列结构.它包括8个具有不同优先级的队列，队列中的每个方格代表一个内部信元，可见，一个变长分组通常包括多个信元.每个优先级队列对应着一个深度计数器(Depth Counter，DC)，记录着该队列中完整数据帧的个数.WRR调度器根据预先的配置，依次轮询每个队列，只有当该队列的DC计数器深度不为0时，才能够输出一个完整分组所包括的多个信元.图4中权重调度器右侧的是依次输出的信元，可以看出调度器每次都完整的调度一个分组所对应的多个信元.

本设计对传统的WRR算法做出了改进，使其可以支持变长分组调度，同时可以方便的配置不同优先级所占用的输出带宽.在每个WRR调度器中都设置了编号分别为0到M-1的一组优先级配置寄存器，每个寄存器中写入的是一个对应的优先级编号，另外设计了一个从0至M-1循环移动的指针，其值用于从M个寄存器中选择出对应的寄存器并读出其中存储的优先级编号.如图4所示，指针值为0时，对应优先级配置寄存器中预先配置的是0，表示需首先查看Pri0队列中是否有完整的分组，如果有则调度出其队首的分组包含的所有信元，如果该优先级队列为空则根据配置，按照从Pri1-Pri7的顺序依次查看.当指针值为M-1时，优先级配置寄存器中存储的为1，表示首先查看Pri1队列中是否有完整的分组，完成调度后，指针值又恢复为0，开始新的调度操作.

此方案中，可以通过修改优先级配置寄存器中某个优先级出现的次数配置其占用的带宽.例如在M个寄存器中，Pri0出现了K次，那么调度器为其分配的带宽为总带宽的K/M.由于每个队列首部的分组长度不同，同样一次调度，可能分组的长度差别很大，就单次调度来说存在着带宽分配的不公平性.考虑到整个交换结构采用共享存储方式，分组存储在片外容量较大的主存储区中，从统计来看，可以认为不同优先级中业务流的分布特征相同，此时这种权重带宽分配方式是统计准确的.

这种WRR调度机制具有实现简单，配置灵活的特点，由于每次完整的调度一个分组的所有信元，降低了输出端口重组操作的复杂度，有效降低了资源消耗.

4.2 RR调度模块的设计

除了一个输出端口内部的WRR调度器外，为了实现对N个输出端口的公平调度和对片外存储区的公平访问，如图1所示，本方案中设计了两个调度器：输出端口调度器和片外存储器读写访问调度器，二者均为基于信元的RR调度器.

对于多个输出端口来说，每次只能有一个输出端口访问片外存储区读取数据.如果各个端口具有相同的输出带宽，那么调度器应为各个端口之间提供公平的调度服务，即平均分配其输出调度带宽，因此应该考虑使用RR调度器对各个端口进行轮询调度.

在获得调度器的输出许可后，存在两个选择：一次调度过程读出一个完整的分组还是读出一个信元.由于一个端口内部的WRR调度器是基于分组进行调度的，其已经保证了输出端口可以方便的进行分组重组，因此输出端口调度器采用基于信元的工作方式更有利于使每个端口获得公平服务的同时减少输出端口内部重组缓冲区的深度.

另外，共享存储结构中所有信元共用片外SRAM，片外存储器的读写方式直接关系到交换结构的交换性能.为了改进SRAM读写访问的带宽均匀性，本方案中采用了基于信元的读写访问RR调度器.当同时存在对片外存储器的写入和读出请求时，RR调度器首先查看写入请求并给予应答.当前等待写入的分组中的一个信元被写入到片外存储器后，无论是否已经写入完整的分组，调度器都将轮询输出端口是否有数据需要读出.这种基于信元的公平轮询方式可以最大限度的保证对片外存储器读写访问的公平性，减少等待读写访问时所需内部数据缓冲区的容量.

将一个端口内部基于分组的变长WRR调度器、端口之间的RR调度器和片外存储访问的RR调度器有效结合起来，可以在尽量保证优先级调度需求和公平性的前提下最大限度的减少硬件逻辑资源消耗.

5 仿真结果与分析

本交换结构设计实现时选用的是Xilinx的V4sx55 FPGA，开发环境采用的是的Xilinx集成开发环境ISE13.1，电路核心模块采用Verilog HDL编程实现，仿真工具采用的是ModelSim SE10.0a，下面给出的是关键电路仿真结果.

5.1 片外存储的RR调度算法仿真

片外SRAM中写入与读出信元时，采用的是基于信元的RR调度方式.图5是片外SRAM读写仿真示意图.图中①为向交换结构写入长度为256的数据分组的仿真波形，②是将输入分组划分为4个内部信元并写入到片外存储区的过程，由于此时队列中没有完整的分组，所以没有从片外读入并输出信元的操作.当完整的分组写入后，由于同时存在着分组写入和读出的请求，在仲裁器的调度下，对SRAM的读写交替进行，如③所示.

5.2 WRR调度算法仿真

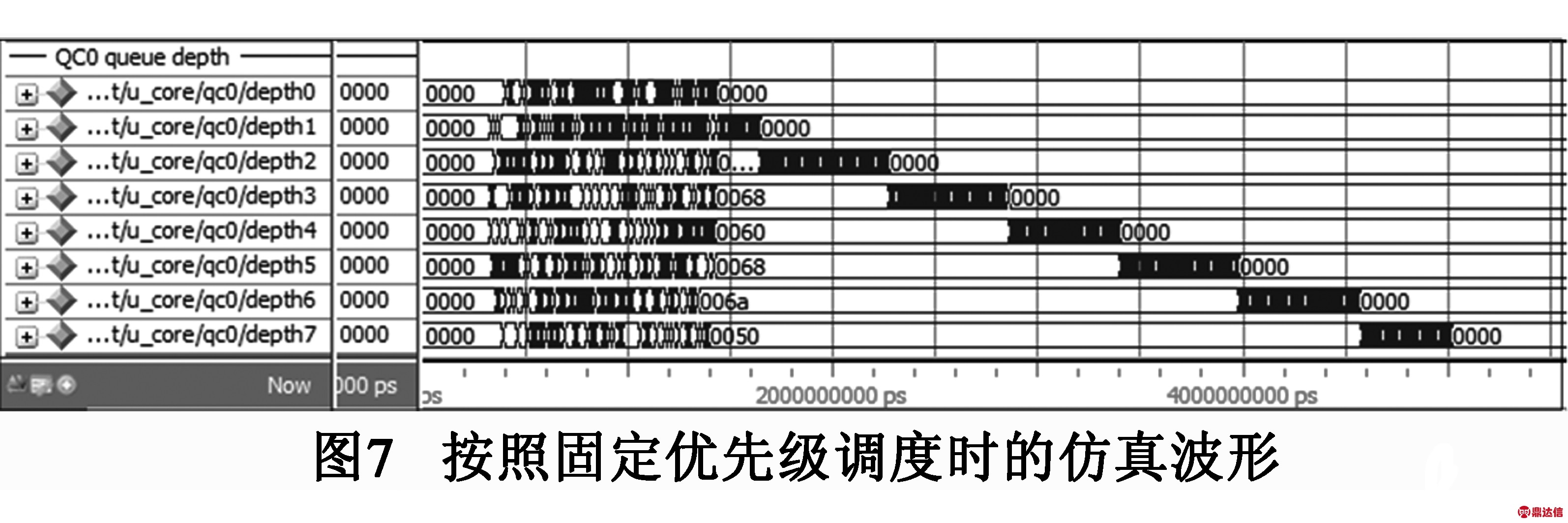

图6和图7是端口内部WRR调度算法仿真工作波形.仿真时设置了32个权重配置寄存器，其写入的值分别为：{0,1,2,3,4,5,6,7,0,1,2,3,4,5,6,7,0,1,2,3,4,5,6,7,0,1,2,3,4,5,6,7}，即在各个优先级之间平均分配调度带宽.仿真时，在交换结构的输入端连续输入500个长度为两个信元、优先级随机均匀分布的变长分组，观察队列深度计数器(depth0-depth7)的数值变化.可以看出各个队列清空时间近似相同并随机分布.图7是按照固定优先级配置调度器时的队列深度变化仿真结果，各个队列按照优先级由高到底依次清空(0为最高优先级).

5.3 综合结果分析

共享存储交换结构在Xilinx的V4sx55 FPGA上进行了实现，使用Xilinx XST对其进行综合，得出共享存储交换结构的综合结果，如表1所示.一个8端口交换单元共占用3361个Slice和82块内部Block RAM，所有关键源消耗量都低于FPGA总资源量的1/3，可以支持完全的三模冗余设计，从而满足星载设备对可靠性的要求.

整个交换结构的数据吞吐率主要受限于片外存储访问带宽.当SRAM数据位宽为64，时钟频率为100MHz(两个时钟周期一次片外存储访问)时，SRAM的读写带宽可以达到3.2Gbps，此时的交换结构峰值吞吐率可以达到1.6Gbps.在采用133MHz、位宽为64的DDR(Double Data Rate)存储器时，DDR读写峰值带宽大于8.5Gbps，此时交换结构的峰值吞吐率可以达到4.25Gbps(此处考虑了DDR的刷新操作等带来的影响)，通过多级扩展，其可用于10Gbps以上的交换机设计需求.

表1 共享存储交换结构综合结果报告

目前思科公司的Cisco 18400空间路由器的吞吐率为250Mbps，本设计所实现的交换接口可以满足吉比特级星载路由器的处理需求.

6 结论

本文设计实现了可应用于星载IP交换机的共享存储交换结构，通过对多个调度器的优化设计和有效组合，其支持多优先级队列、可编程权重配置和变长输出调度，能有效降低星上硬件资源消耗，提高系统效率和调度的灵活性.整个电路在Xilinx的V4sx55 FPGA上实现，占用资源少，可支持完全三模冗余设计，可以满足吉比特级星载路由器的设计需求.
