摘 要：内网连接中，交换机起着重要作用。对交换机的端口进行合理的管理能有效地规避网络入侵。文章主要从限制交换机端口的最大连接数、对交换机端口进行MAC地址的绑定、限制交换机端口的工作方式等方面阐述交换机端口的安全配置方法。
关键词：交换机端口；MAC地址；配置命令
交换机端口安全，是指针对交换机的端口所设置的安全属性。通过对交换机端口的管理，从而控制用户的安全接入。
1 常见的交换机端口的安全设置方法
1.1 限制交换机端口的最大连接数
在设置交换机端口的最大连接数时，如果将最大连接数设置为1，并且为该端口配置了一个安全地址，则连接到这个端口的设备（指已为其配置了安全地址的设备）将独占该端口的全部带宽。交换机端口最大连接数的配置命令为：
其中value是设置的最大连接数，系统默认值为1。
具体配置如下：
当交换机的某一端口利用switchport port-security命令开启安全功能时，该端口必须为访问或者tag模式。
1.2 针对交换机端口进行MAC地址（有些交换机支持IP地址）的绑定
为了增强交换机端口的安全性，可以对交换机进行端口地址的绑定设置，将接入设备（主要为计算机）的MAC地址绑定到指定的端口上。有些设备还支持对接入设备IP地址的绑定，同时还可以实现MAC地址+IP地址的双重绑定。通过对交换机端口地址的绑定，可以实现对接入设备的严格控制，保证用户的安全接入，并防止常见的内部网络攻击，如ARP欺骗、MAC地址欺骗、针对IP地址的攻击等。交换机端口地址绑定的命令为：
其中，mac_address为接入设备的MAC地址。有些交换机还支持端口的IP地址绑定，ip_address为接入设备的IP地址。
交换机在默认工作状态下会自动“学习”到接入端口的设备MAC地址，如果用户想控制某些设备的接入时，可以通过此功能来完成。
1.3 限制交换机端口的工作方式
交换机一般都支持全双工、半双工，还支持不同连接速率的自动协商功能。交换机端口工作方式的设置命令为：
其中，参数：
auto：指明端口的工作速率为自动协商模式，即交换机端口根据所连接设备的速率（10 Mbit/s或100 Mbit/s）来自动确定其速率。
full：强制以10 Mbit/s或100 Mbit/s速率进入全双工模式。
full-flow-control：强制以100 Mbit/s速率进入带流量控制的全双工模式。该参数只能在100base-TX端口上有效。
half：强制以10 Mbit/s或100 Mbit/s速率进入半双工模式。该参数一般对于10 base-T端口是缺省的。
在配置了交换机端口的安全功能后，当实际应用超出配置的要求时将产生一个安全违规。这时，交换机一般会丢弃从未经安全许可的设备来的数据，从而实现了对端口的安全保护。当某个端口产生了安全违规时，可以设置下面几种处理方式。
protect：端口保护，将丢弃未知名的数据帧。
restrict trap：通过SNMP产生一个陷阱（trap）通知，交上层管理软件进行处理。
shutdown：关闭端口，并发送一个trap通知，管理员可以通过no shutdown命令来开启已关闭的端口。
2 实验验证
使用的网络拓扑如图1所示，其中PC1和PC2分别连接交换机的两个不同端口，其中PC1通过COM端口连接交换机的Console端口对交换机进行配置。
图1 实验拓扑结构
2.1 使用show port-security命令查看交换机端口最大连接数
这时，如果在fastethernet 0/5 端口上通过级连Hub同时连接3台以上的PC，当第3台PC接入后该端口将自动关闭。

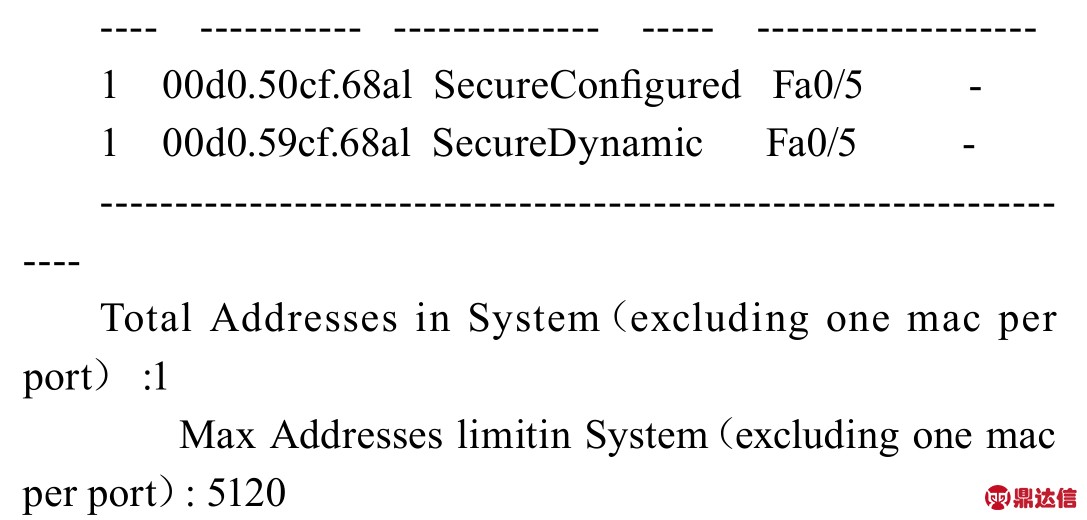

2.2 利用show port-security address 命令查看交换机端口上绑定的MAC
2.3 验证fastethernet 0/5 端口以双全工模式工作
在PC2上，打开网卡的连接属性对话框，在图2所示的“高级”标签中，将“link Speed&Duplex”的值强制改为“10 Mbps/half Duplex”，然后在PC1上用Ping命令测试PC2的IP地址，系统将显示网络不同。说明交换机端口（fastethernet 0/5）与所连接的设备PC2的工作模式不匹配。
图2 设置PC网卡的工作模式
