程控交换机资源管理系统的开发及应用

云浮发电厂已建设装机容量为2×125MW+2×135MW+2×300MW的燃煤机组，并已投入商业运行。通信专业工作范围大致分为四个点：一是云浮A厂（包括A、B厂）、二是云浮C厂、三是生活区、四是电力培训中心，且四个工作点均离有一定的距离。随着企业的做强做大做优，云浮发电厂程控交换网络覆盖面越来越广、网络结构越来越复杂和用户数量的持续增长，使得资源管理日益复杂，由于以前没有统一的资源管理系统，造成每个点的资料存放了一套或几套，重复修改的情况比较多，新旧版本比较难识别，数据难以规范和统一。当出现故障需要处理时，号码及其相关资源的准确性和及时性比较差，特别是各点离有一定的离，人员消耗也比较多。因此，原有的手工纸质或单一的电子表格管理方式和手段已不能完全适应现有格局，或者说使用起来已经很不方便。

1 解决方案

近几年，云浮发电厂局域网建设步伐明显加快，内网建设已初具规模，并且与电信签定协议，有了统一的外网出口。内网建设已覆盖了云浮A厂、云浮C厂、生活区和电力培训中心四个工作点，并且已建设了虚拟专用网（VPN），可通过外网PC或手机远程接入内网，实现对厂内网应用系统的使用。结合云浮发电厂现有的局域网网络资源和使用环境，针对程控交换机资源管理上的问题，广收意见，充分论证，从可行性、实用性和简洁性等方面考滤，最终提出开发一套新软件来解决目前资源管理上存在的问题。

2 系统开发及应用

2.1 数据库信息表

程控交换机资源管理系统开发采用的是微软SQL Server 2000数据库，数据库服务器采用的是微软Windows Server 2003操作系统。在数据库服务器上创建名为yfdbSQL的数据库，新建表HR_Department、HR_Teams、HR_User，用作存储组织机构及人员相关数据信息。新建表Tel_Area_tobedel、Tel_Auth、Tel_Dep_toobedel、Tel_EditMark、Tel_Info、Tel_Other_tobedel、Tel_Tel_tobedel、Tel_Type_tobedel，用作存储Web应用程序及号码资源相关数据信息。

2.2 软件系统架构

程控交换机资源管理系统是采用Microsoft.NET framework 1.1架构平台、Visual Studio.NET 2003开发环境和C#语言开发的ASP.NET Web应用程序，Web服务器采用的是微软Windows Server 2003操作系统。整体设计为B/S结构，分为三层：浏览器、Web服务器和数据库服务器。

2.3 软件系统功能

程控交换机资源管理系统主要实现对电路资源、电缆资源、配线资源、号码资源的管理和号码查询的功能，本着简单、实用、集中的原则，同一功能尽可能集中到一个界面展现，分为两大块，第一块是实现资源管理功能，第二块是实现号码查询功能。资源管理功能主要是达到对系统资源管理的目的，通过权限控制，赋予通信专业技术人员专用。号码查询功能主要是实现对部门（岗位）人员电话号码的查询，通过权限控制，对外开放，供全厂人员使用。

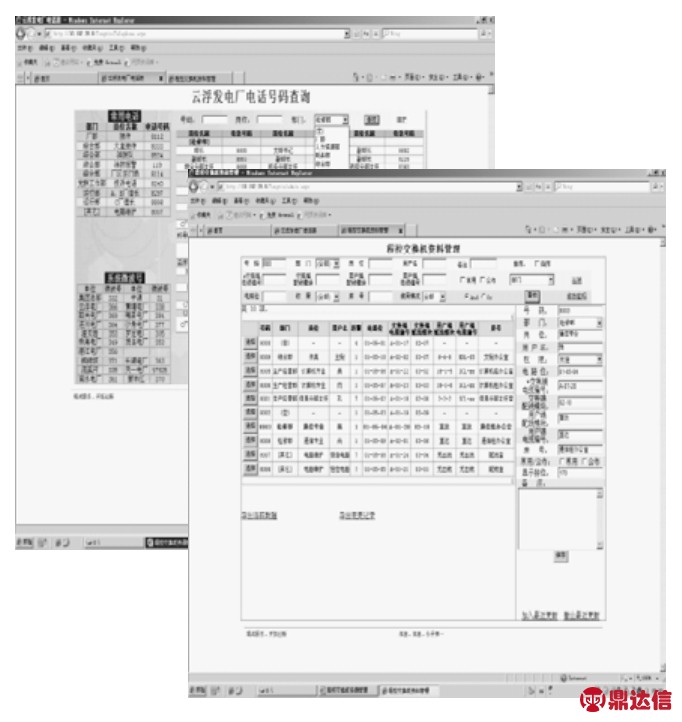

图1 资源管理/号码查询页面示意图

资源管理页面大致可分为三部分。一是位于页面上方的查询区域，用户可以根据需要利用查询条件进行组合查询；二是位于页面左下方的信息显示及选择区域，在这个区域用户可以查询到相关的需求信息，如分机号码或中继类型、部门、岗位、用户名、号码权限，电路位置、交换（用户）端电缆编号、交换（用户）端配线模块端口号、分机安装位置等信息，并可以通过‘选择’按钮对涉及某分机或中继的相关信息进行修改或填加备注；三是位于页面右下方的信息修改区域，包括新增、变更等，这里着重提到的是‘常用/公布’选择项：‘常用’选择项被勾选保存后，此号码将被公布到电话号码查询页面的常用号码区，‘公布’选择项被勾选保存后，此号码将被公布到电话号码查询区。号码查询页面一是实现电话分机号码、号码所属部门、岗位的查询，二是通过‘维护’按钮链接到资源管理页面，实现功能页面的转换。

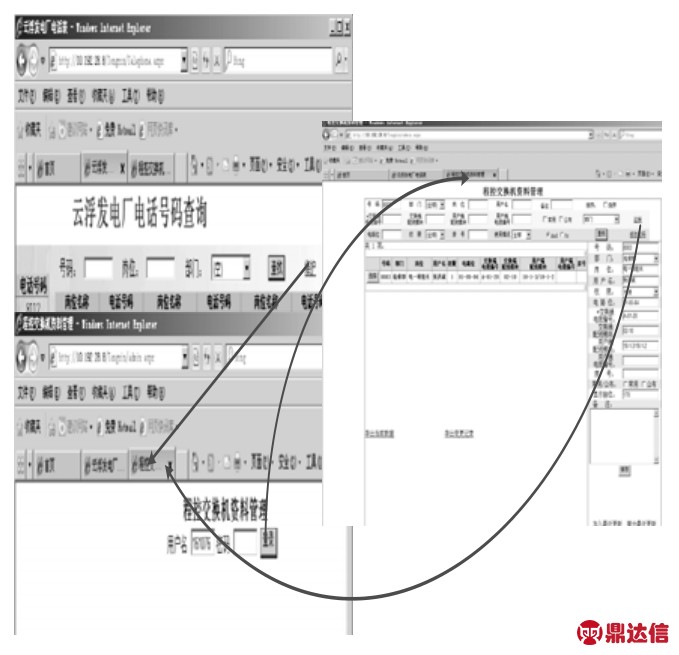

图2 页面转换关系示意图

3 结语

本资源管理系统的开发应用解决了目前云浮发电厂存在的程控交换机资源管理上的不足，实现了凡是能够登录厂内网（包括VPN方式）的地方都可以查询和管理交换机资源，使查询修改更方便，统计管理更有效率。本资源管理系统具有设计合理、操作简便、实用性强等特点，并且这种管理形式可以向其他系统拓展，逐步将其他系统资源管理囊括其中，值得在同行业的企事业单位进行推广。
