SX—2000L程控交换机出局号码的限制方法

1 前言

随着通信事业的发展，通信组网进行了大幅度地调整，使长途区位号覆盖的地域越来越广，网内电话不断增加,这些电话的拨打方法与市话相同，但计费按农话收取，标准比同地区话费高。另外，信息台种类繁多，为了避开企业小交换机对它的限制，信息台不断地进行花样翻新，号码经常变更，如维护人员不能及时发现处理，将有大量话费损失。据此公司话费统计显示，每月信息费支付近4万元，所以企业小交换机必须对拨打信息台进行限制。因单位有别，维护人员对功能理解程度的不同，处理的方法也不同。随着对这项技术理解程度的不断加深，本公司对交换机的数据库进行了多次修改和完善，设计出一种限制拨打信息台和网内电话呼叫的新途径。

2 问题的提出

本公司使用的程控交换机是国外某公司生产的设备，技术人员对没有被记录的出局号码加以限制的设计思想体现在原自动路由选择表（ARS）里，见表1 。把允许内部用户拨打的市话号码进行记录，没记录的就是被限制的。

运行一段时间后发现，这种处理的逻辑思维是正确的，但实施起来非常麻烦。因为无论写入、还是读取都要计算，不直观，随着修改的内容增加，要想读懂表格的内容都很困难。例如，某信息台的号码为82345678，为了限制拨打，首先要从前往后一位一位地去对照市内电话号码簿，找出与普通市话数字不重复的那一位，查的结果是市话有82347***号，故应为82340***-82344***； 82346***- 82349***，共计 9 个号码。由此可见，为了限制 1 个用户，得写 9 个号码，占用空间太多，并且非常麻烦。另外，信息台为了不让企业小交换机限制，经常变更号码，再加上新的信息台不断出现，结果是ARS表改来改去，占去很多内存，影响正常输入工作，数据管理混乱。为此维护人员提出，能否找到另一种方法，只写限制用户号，就可以解决上述问题。

3 分析论证

对原自动路由选择表（ARS）（略）的内容涵义进行进一步分析，还以拨打某信息台82345678为例，主叫用户摘机听蜂音后拨0－82345678。为了分析自动路由表，暂把此号码定为可以拨打的普通市话号码，表1 中的内容如下。

（1）Leading Digits :0（首位是“0”，出局引导号）。

（2）Digits Dialed （首位后跟随的号码）：82345。

（3）Number Of Digits To Follow ，（82345数字后面还要跟几位数, 由市话位数决定）：3（位）。

（4）Termination Type（连接形式）：List（列表）。

（5）Termination Number（连接形式号）：1。

哈市电话号码是 8 位，所以82345后面要跟随 3 位数字，多于 3 位数舍去，少于 3 位数，机器时限到，按不完全拨号处理，释放此次呼叫。受这种逻辑关系的启发，能联想到可以对要限制的用户号人为地制造一个不完全拨号，来达到限制的目的。这样在分析论证的ARS表（表1）中的第1项里写82345，第 2 项写“0”。处理的结果，市话局的机器只能收到小交换机送来的前5 位数字（82345），后3位主叫虽然拨完了，但是因为跟随位是“0”，所以不发送，市话机器在时限内收不到后 3 位号码，判拨号不全机器释放，达到了限制目的，实现了限制哪个号就写哪个号的目的，操作简单读写容易。

运行后发现机器对拨打限制号码反应太慢，究其原因还是限制方法。因为不是在小交换机内就把非法用户取消，只是限制了市话号码的一部分不给发送，使市话机器在时限内收不到完整号码，释放不接续，故白白占用中继线，影响中继线的利用率，还浪费了主叫用户时间。另外网内电话也是采用这种限制信息台的办法，结果是连话务台也不能拨打。为了工作的需要，用指定中继的方法弥补，拨号形式如下：AAAA BBB CCCCCCCC 。首先拨 4 位（A）指定中继功能代码，是密码，只有话务员知道；再拨 3 位（B）中继线代码，最后拨（C）网内电话号码。这样做的缺点是：

（1）拨号太多。

（2）拨号时并不知道哪条中继线空闲,遇上忙的中继线还要重拨,所以拨中继线代码(B),要不断试拨,话务量越大越不好占用。

（3）如果指定中继功能代码失密,知道的都能打,又达不到限制的目的,为此必须经常更换功能代码。

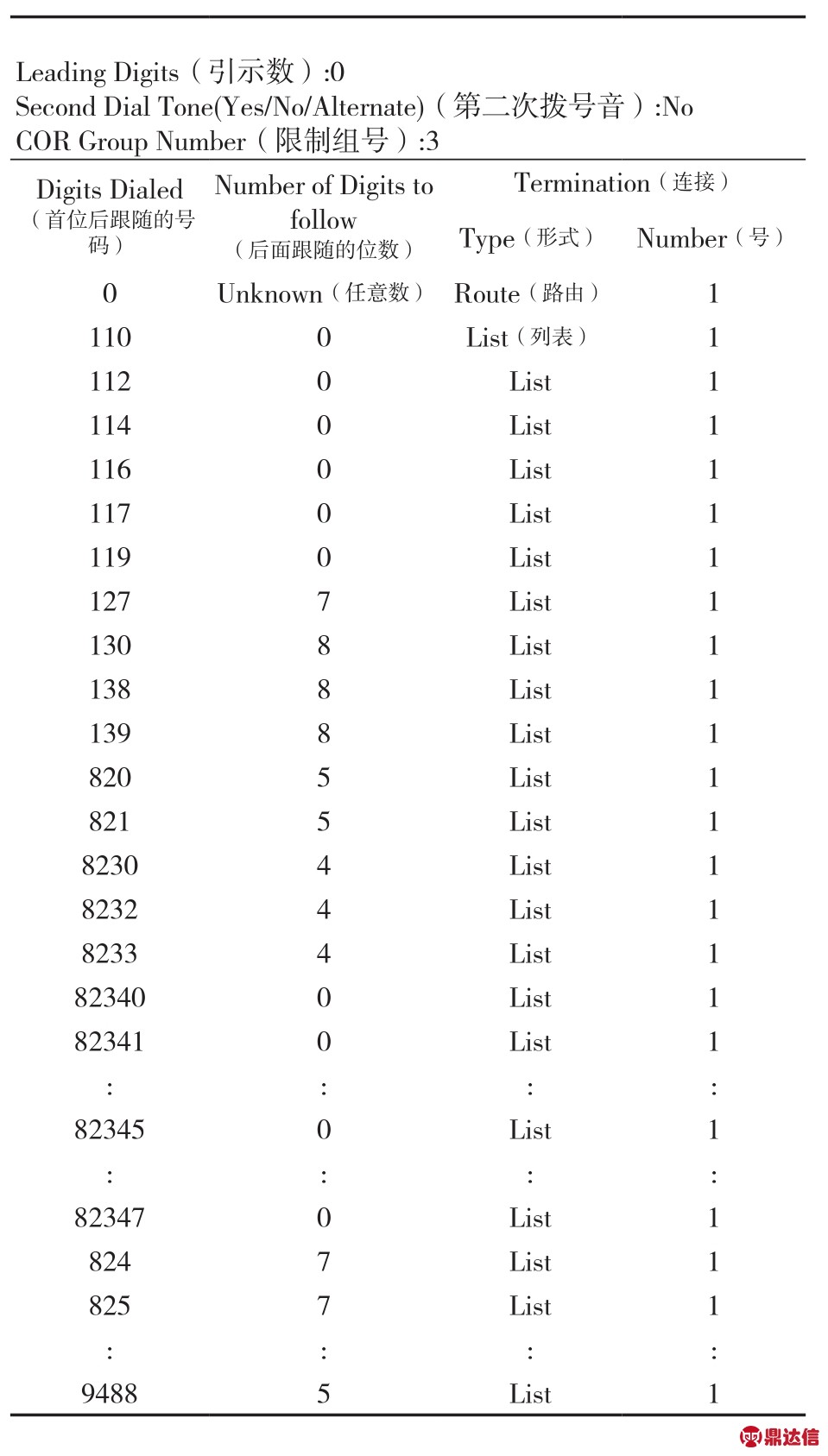

表1 自由路由选择表

4 改进方法

鉴于上述原因,必须还要寻找新的处理方法,于是对路由的选择进一步分析,设计了一条在逻辑上行得通,但在实际上行不通的列表LIST2,逻辑上行得通是为了让机器接收设置,实际上行不通是为了达到限制的目的。具体作法是:

（1）在“COR GROUP ASSIGNMENT”（限制组指定）表中,设计COR Group Number （限制组号）5，COR（限制）值为1-64(包含所有限制值)。

（2）在“ROUTE ASSIGNMENT”（路由指定）表中,设计Route Number （路由号）4、Trouk Group Number（中继组号）2、COR Group Number（限制组号）5， 这样所有用户都不能从路由 4 呼出。

（3）在“ROUTE LIST ASSIGNMENT”（路由列表指定）表中, 设计 List Number （列表号）2、1ST Choice Route（第一次选择路由）4。这样所有用户不能从LIST 2 呼出。

另外，拨打网内电话按长途权限处理，为了对限制反应的快，改进后的自动路由选择表（ARS）不采用ROUTE（路由），而是采用LIST（列表），还需要在“ROUTE LIST ASSIGNMENT”（路由列表指定）表中，设计长权路由List Number（列表号）3；1 ST Choice Route（第一次选择路由）1。

经过上面的准备工作，拟定了改进后的自动路由选择表（ARS），见表2 所示。表2 列表有3 种，即：LIST1、LIST2、LIST3。

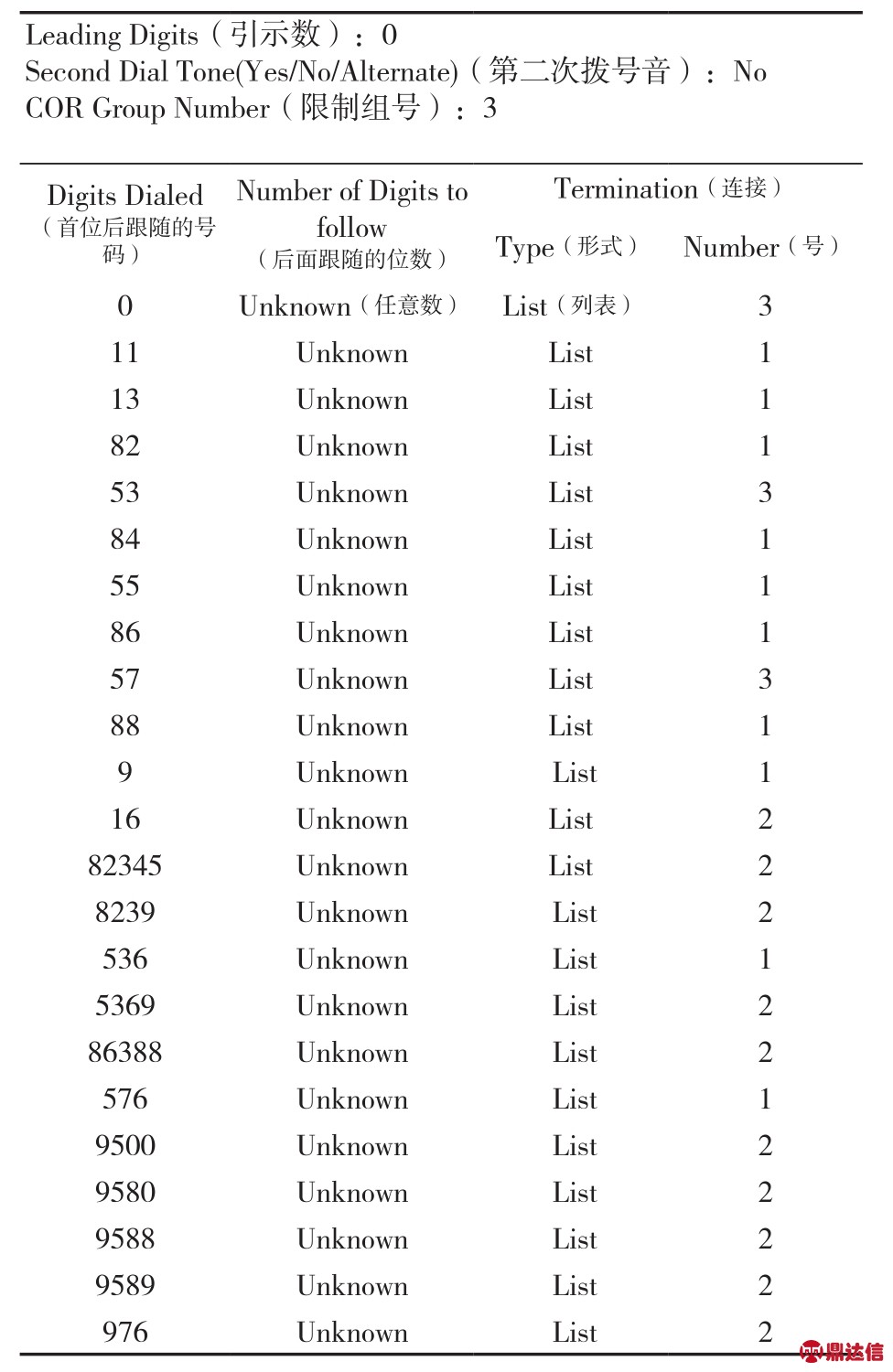

表2 改进后自动路由选择表

LIST1是能对外用户拨打市内电话号的列表；

LIST2是全部用户都不能拨打的信息台列表；

LIST3是话务台专用拨打长途和网内电话的列表。

表2 层次清楚，满足了使用要求。

5 实践验证

5.1 操作注意事项

对拟定好的自动路由选择表（ARS）系列表进行实施，因为是全新方案，数据要全部重新输入，操作需要注意以下几点：

（1）为了安全或者少影响通话，机器响应快。要选择话务量小的时间操作。

（2）作为整条修改，需要先按软键DELETE LINE（删除）清除后，再写入。

（3）各种表格要严格按顺序制作，否则机器不接受。

5.2 预期目的

数据做完后，达到了以下的预期目的。

（1）用能拨打外线的分机作主叫。

（a）对市话各分局的用户选一个号，能拨通；

（b）对各信息台号码，拨到限制位，立刻听非法音；

（c）拨打网内电话到两位，立刻听非法音。

（d）拨打长途指示号“0”，立刻听非法音。

（2）用不能打外线的分机作为主叫，只要一拨出局引导号“0”，立刻听非法音。

（3）用话务台作为主叫，只有打信息台，立刻听非法音，其它都能呼叫。

6 结论

按修改后的ARS系列表的数据运行，交换机一切正常，各项预期的技术指标均已实现，优点表现在：

（1）凡是拨打要限制的号码，立刻听非法音。

（2）网内电话，内部用户因没有长权打不了。

（3）话务台打网内电话，只拨八位数，省时、省力。

（4）提高了中继线的有效利用率。

（5）节约了话费的支出。

（6）减少了ARS表格的占用空间，改前46项，改后23项，节省了内存，可以输入更多的有用数据。

（7）操作简单，表格内容直观。

对于SX-2000LIGHT程控电话交换机，在限制拨打外线号码方面，是一个理想的编程方案。
