    基于超级电容器储能的微网统一电能质量调节器

    放大字体  缩小字体 发布日期:2021-11-10 16:15:13    浏览次数:128    评论:0
    导读

    摘要:提出了一种新型的由超级电容器储能模块、光伏阵列、升降压DC/DC变换器、双向DC/DC变换器、并联逆变器和能量管理系统组成的微网统一电能质量调节器,分析了主电路的基本结构,提出了调节器在并网状态下针对不同电能质量问题控制指令的生成,以及超级电容器和逆变器的连接模块、光伏电池对超级电容器充电模块的设计。仿

    摘要:提出了一种新型的由超级电容器储能模块、光伏阵列、升降压DC/DC变换器、双向DC/DC变换器、并联逆变器和能量管理系统组成的微网统一电能质量调节器,分析了主电路的基本结构,提出了调节器在并网状态下针对不同电能质量问题控制指令的生成,以及超级电容器和逆变器的连接模块、光伏电池对超级电容器充电模块的设计。仿真结果表明,所提出的统一电能质量调节器可以充分利用光伏电池发出的多余能量,通过超级电容器的快速响应能力,对微网中的多种电能质量问题进行有效治理。

    关键词:微网;光伏电池;超级电容器;储能;统一电能质量调节器;电能质量

    微网中逆变器的大量使用导致的谐波污染[1]、风机解并列时伴随的冲击电流带来的电压跌落和闪变[2-3]、燃料电池式的微电源可能导致偏低的功率因数[4],以及风速变化导致的功率波动[5]都是不可忽视的电能质量问题。经典的统一电能质量调节器UPQC(United Power Quality Conditioner)工作过程中自身不损耗有功能量,也不能向电网提供有功功率支撑[6]。使用电池储能系统构建的UPQC比功率较低,平抑功率波动对蓄电池功率配置的要求远远大于对电量配置的要求[7]。超级电容器储能系统具有循环寿命长、储能效率高、充放电速度快等特点,和光伏电池等微电源配合可治理微网中的多种电能质量问题,并平抑微网中的功率波动[8-12]

    1 新型UPQC

    1.1 系统的结构

    本文提出的新型UPQC的结构如图1所示,它由光伏阵列、升降压DC/DC变换器、超级电容器储能模块、双向DC/DC变换器、并联逆变器和能量管理系统EMS(Energy Management System)组成。传统的UPQC使用并联有源滤波器(APF)维持直流母线电容上的电压恒定,系统内部的有功功率是平衡的,新型UPQC中的直流母线电容为超级电容器,其母线电压由光伏电池等微电源和并联有源滤波器共同维持,超级电容器可向系统提供额外的有功功率。在微网负荷较轻时,微电源将多余的能量存储在超级电容器中,在出现各种电能质量问题时进行治理,并可利用超级电容器的高功率密度,快速平抑微网中的功率波动。

    图1 应用于微网的新型UPQC的结构
    Fig.1 Structure of UPQC for microgrid

    图1中,us是微网和配网连接处低压侧等效电源电压,is是电源电流,ic是补偿电流。光伏阵列1通过并联逆变器1接入微网,向微网提供能量。光伏阵列2既可以通过并联逆变器2接入微网,也可以通过升降压变换器连接到超级电容器,并对超级电容器进行充电。超级电容器通过双向DC/DC变换器连接到并联逆变器3。超级电容器端电压uuc随着能量消耗而降低,此时双向DC/DC变换器保证并联逆变器3直流母线电压udc稳定,并可以将多余的功率回馈到超级电容器中。并联逆变器3以受控电流源的形式向微网提供无功功率补偿、有功功率补偿以及谐波治理。EMS针对微网并网运行模式中的不同状态,向各个逆变器发送控制指令。

    1.2 能量管理策略

    在图1所示的微网系统中,超级电容器的能量来自于光伏阵列,在并联补偿过程中,超级电容器既可以作为电源,通过补偿电流ic提供有功功率,又可以作为负载,将微网中多余的能量储存起来。在EMS的控制下,系统有3种工作方式。

    a.当超级电容器的荷电状态SOC(State Of Charge)较低时,进入光伏电池对超级电容器的充电工作状态。在充电过程中,系统控制器不断检测uuc,当上升到双向DC/DC变换器低压侧的额定工作电压范围后,停止充电。在光伏电池对超级电容器充电停止后,光伏电池可通过其并联逆变器向微网提供功率。

    b.当负荷侧出现电能质量问题时,超级电容器作为电源,通过双向DC/DC变换器将uuc升至并联逆变器的额定直流母线电压udc,通过并联逆变器向微网提供补偿电流ic,对电能质量问题进行治理。当出现瞬时功率波动时,ic将包含有功分量,防止微网电流出现大的波动。

    c.当微网上有功功率多余,可能影响电压和频率的稳定时,并联逆变器由逆变转为整流工作方式,双向DC/DC变换器能量传输方向改变,此时并联逆变器向超级电容器提供能量,由超级电容器进行存储。

    在上述3种控制策略中,EMS采集系统运行状态,向不同的变换器提供控制指令,如图2所示。对于光伏并联逆变器,EMS根据功率需求采用P/Q控制;对于UPQC并联逆变器,EMS计算微网的无功功率补偿、有功功率补偿和谐波治理需求,计算补偿电流,使用电流滞环控制;对于连接UPQC并联逆变器和超级电容器的双向DC/DC变换器,EMS根据功率的流向和大小计算移相角,进行移相控制。

    图2 能量管理系统功能结构
    Fig.2 Functional structure of EMS

    2 UPQC的控制

    2.1 并联逆变器和超级电容器的连接

    经典并联型APF直流侧母线电压由传统电容器建立,在APF开始工作之前逆变器首先工作在整流状态向电容器充电,在谐波和无功补偿过程中不消耗有功功率,直流母线电压保持稳定[13]。但是,在使用超级电容器建立直流母线电压时,由于和传统电容器相比超级电容器额定电压较低,且随着有功功率的输出,端电压下降较快,因此无法直接将超级电容器和逆变器直流母线并联。隔离型对称半桥双向DC/DC变换器可控制功率在低压侧和高压侧之间双向流动,适合作为连接超级电容器和并联逆变器的中间环节。该变换器还具有器件损耗少、控制简单、易于实现软开关等特点[14],变换器拓扑如图3所示。

    变换器左侧为低压侧,右侧为高压侧,低压侧向高压侧传输功率Po可以表示为:

    图3 隔离型对称半桥双向DC/DC变换器
    Fig.3 Topology of isolated symmetry half-bridge bidirectional DC/DC converter

    其中,Ul为低压侧输入电压,ω为开关角频率,Ls为升压变压器漏感,φ1为左右2个半桥导通角之间的相位差。从式(1)可以看出,通过调节φ1即可调节变换器功率的流向和大小[15]。因此,使用隔离型对称半桥双向DC/DC变换器连接超级电容器和并联逆变器后,可以利用其高变比建立逆变器直流侧电压。同时调节φ1,在微网功率波动时使有功功率在超级电容器和微网之间双向交换。

    2.2 逆变器控制指令的生成

    在超级电容器作为直流源向微网提供补偿电流的过程中,需要同时控制双向DC/DC变换器和并联逆变器。由双向DC/DC变换器决定能量流动方向并保持逆变器直流母线电压稳定,由逆变器根据EMS控制命令提供补偿电流。根据以上需求,本文提出了一种同时产生并联逆变器和隔离型对称半桥双向DC/DC变换器控制指令的方法,将隔离型对称半桥双向DC/DC变换器移相控制和三相交流电路的瞬时无功理论相结合,在一套控制系统中实现无功功率补偿、有功功率补偿、谐波治理和超级电容器充放电的功能,如图4所示。

    图4 控制指令的生成
    Fig.4 Generation of control instruction

    图中,ia、ib、ic为并联接入点处的负载电流,根据瞬时无功理论,使用式(2)可获得旋转坐标系下的电流有功分量ip和无功分量iq,经过低通滤波器(LPF)后,获得旋转坐标系下的基波有功直流分量ibp和基波无功直流分量ibq

    如果系统需要检测无功和谐波分量,则只需将基波有功直流分量ibp使用式(3)进行变换,图4中的虚线表示ibq不参加运算,进而获得实际电流中的基波有功电流分量 iapf、ibpf、icpf,使用式(4)获得包含基波无功和谐波的电流指令 iad、ibd、icd

    将功率波动时需要超级电容器释放/吸收的有功功率Preq与负载电压uL的d轴分量uLd经计算后得到输出功率的电流参考值i*sbp。将i*sbp和当前负荷基波有功直流分量ibp之间的差值Δibp,作为超级电容器需要提供的有功电流,经过C23C-1变换,转换为iapfp、ibpfp、icpfp,加入 iapf、ibpf、icpf。 当 Δibp> 0 时,指令电流iad、ibd、icd中除了基波无功和谐波外,还将包含 Δibp部分代表的有功电流分量,即:

    当Δibp>0时,微网需要由超级电容器提供有功功率;当Δibp<0时,超级电容器将吸收这一部分有功功率。由于Δibp代表了需要隔离型对称半桥双向DC/DC变换器传输的有功功率,因此,将Δibp经过比例调节,可以获得变换器从超级电容器传输的有功功率参考值P*sc,P*sc和实际传输的有功功率Psc之间的差值,由PI控制器进行调节,可以获得隔离型对称半桥双向DC/DC变换器的移相角φ1,它决定了超级电容器和并联逆变器之间能量交换的方向和大小。

    2.3 光伏电池对超级电容器的充电电路

    传统的光伏-蓄电池储能系统往往使用双向Buck/Boost电路在光伏电池和蓄电池间交换能量[16]。但是超级电容器没有蓄电池那样稳定的端电压,如果使用单级DC/DC变换器连接光伏电池和超级电容器,并控制光伏电池工作在最大功率点跟踪(MPPT)状态下,虽然可以使光伏电池输出最大功率,但无法对变换器输出电压精确控制,而超级电容器的充电效率和端电压关系很大,因此也无法保证超级电容器的充电效率。

    使用由2个独立开关器件组成的级联变换器可以实现功率变换中不同工作模式的协调运行[17]。基于此思路,本文提出了基于Boost级联Buck变换器(BoCBB)的光伏电池对超级电容器的充电电路,如图5所示。图中,EDLC表示双电层电容器。

    在充电电路中,前一级Boost电路使用MPPT控制策略,使光伏电池工作在最大功率点,后级Buck电路使用最大功率转移跟踪MPTT(Maximum Power Transfer Track)充电策略,在保证超级电容器的充电电流不超过上限的前提下,最大限度地将光伏电池产生的能量充入超级电容器中。MPTT充电共分3个步骤:

    a.充电初期,超级电容器电压极低,Buck电路使用最小占空比仍不足以保证充电电流小于超级电容器最大充电电流Iscmax,此时短时接入限流电阻进行限流充电,使超级电容器端电压快速上升;

    b.限流充电结束后,直至超级电容器端电压uuc升至uucIscmax≥pmppt之前,以略低于Iscmax的电流进行恒流充电;

    c.在达到uucIscmax≥pmppt之后,使用恒功率充电,使光伏电池在MPPT控制下产生的能量尽可能存储到超级电容器中去。

    采用由以上3个步骤组成的MPTT充电策略后,光伏电池能够在保证超级电容器安全的情况下,有效提高充电的效率。

    3 仿真结果

    为了对上述控制过程进行验证,在图1所示的微网结构基础上,使用MATLAB/Simulink进行了仿真,仿真参数如下:电网线电压有效值为380 V,负载为不控整流桥接阻性负载,逆变器输出滤波电感为3mH,逆变器输出滤波电容为1 μF,超级电容器端电压为60 V,超级电容器容量为20 F,超级电容器最大充电电流为30 A,隔离型对称半桥双向DC/DC变换器变比为1∶5,光伏阵列额定功率为350 W。

    3.1 谐波治理和无功补偿

    因为不控整流桥和变压器的存在,负荷侧的电流包含谐波分量,在没有并联补偿的情况下,因为负载电流全部由电网提供,因此电网电流也包含谐波分量,且功率因数小于1,负载电流畸变严重,电压电流之间存在相位差。

    图5 光伏电池向超级电容器充电电路
    Fig.5 Charging circuit from photovoltaic cell to supercapacitors

    对电流补偿过程进行了0.1 s的仿真,在0.04 s时开始谐波补偿,补偿后的电网电压和电流如图6所示,可以看出0.04 s后,由于并联补偿的作用,电网电流只包含基波分量。

    图6 谐波补偿前后的电源三相电压、电流波形
    Fig.6 Waveforms of three-phase source voltage and current before and after harmonic compensation

    设置并网控制系统中的基波无功直流分量ibq=0,指令电流中将同时包含补偿谐波和无功功率的分量,补偿后的a相电压、电流如图7所示,0.04 s之后功率因数为1。

    图7 谐波和无功补偿前后的电网a相电压、电流波形
    Fig.7 Waveforms of phase-a voltage and current before and after harmonic and reactive power compensation

    3.2 有功支撑

    负荷在0.04 s时由50 Ω 变为8.3 Ω,在 0.08 s时恢复,在只有无功和谐波补偿时,电网电压、电流波形如图8所示。虽然并联补偿滤除了谐波,提高了功率因数,但是因为负荷波动的原因,电网电流出现了较大的波动,这显然是需要避免的。

    图8 波动负荷作用下的电网电压和电流波形
    Fig.8 Voltage and current waveforms of grid with fluctuating load

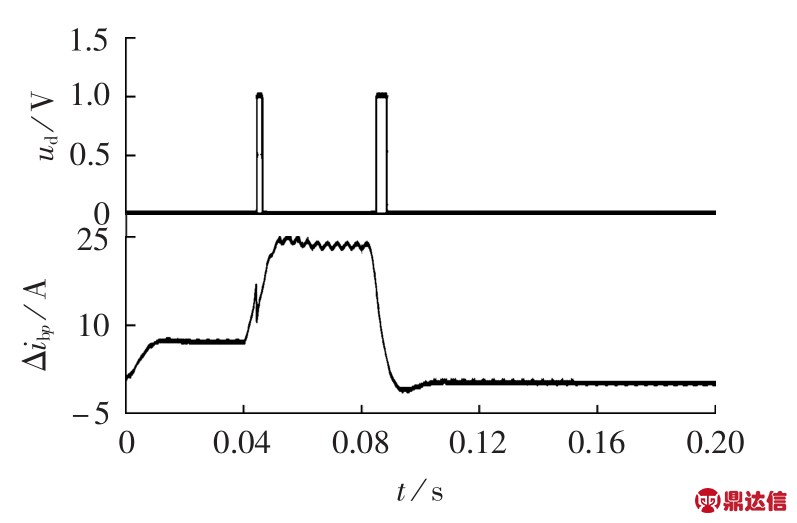

    图9是检测到的功率波动信号ud和Δibp波形。可见在0.04s和0.08s有需要超级电容器补偿的功率波动。0.04~0.08 s之间,由于负荷骤增,因此Δibp>0,超级电容器需要提供有功功率;0.08~0.2s之间,因为负荷的突然减小,Δibp低于0,超级电容器从电网吸收能量。

    图9 功率波动信号和Δibp波形
    Fig.9 Fluctuating power signal and Δibpwaveforms

    图10是在储能系统提供有功支撑后的电网三相电流和负载三相电流波形,可以看出,因为超级电容器储能系统提供了有功电流,虽然负荷的改变导致了负荷电流的波动,但是电网电流始终没有变化。

    图10 有功补偿前后的电网电流和负载电流波形
    Fig.10 Waveforms of grid and load currents before and after active power compensation

    3.3 超级电容器的能量释放/吸收

    图11显示了超级电容器端电压uuc随Δibp的变化,0.04~0.08 s之间,由于向电网提供有功功率补偿,超级电容器端电压下降速度加快。0.08 s后,负荷突然变轻,Δibp变为负值,此时实际是电网在向负荷提供有功功率的同时,向超级电容注入能量,uuc上升。可见控制系统能够准确地根据补偿电流的大小,调节隔离型对称半桥双向DC/DC变换器的移相角φ1的大小及其方向,使能量双向流动。

    图11 超级电容器端电压和Δibp波形
    Fig.11 Waveforms of supercapacitor terminal voltage and Δibp

    3.4 光伏电池对超级电容器的充电

    在系统启动时,超级电容器电压为0,需要使用光伏电池对超级电容器进行充电,对这一过程进行了2 s的仿真。超级电容器端电压uuc、充电电流ic和充电功率Pc波形如图12所示,可以看出在超级电容器端电压达到uuc=10 V之前,在限流电阻和限流充电控制的共同作用下,实际上超级电容器是以最大充电电流Iscmax=30A恒流充电;在达到uuc=10 V之后,开始恒功率充电,最终充电功率稳定在315 W,为光伏电池输出最大功率的90%。仿真结果表明MPTT充电策略可以有效保障光伏电池对超级电容器的充电效率。

    图12 光伏电池对超级电容器的充电电压、电流、功率波形图
    Fig.12 Waveforms of charging voltage,current and power from photovoltaic cell to supercapacitors

    4 结论

    本文分析了微网因其网络性质和运行特点所可能导致的电能质量问题,提出了在微电源现有功能之上增加补偿电能质量的功能。建立了一种新型的由光伏电池作为微电源、超级电容器作为储能设备的并联型UPQC,分析了不同工作状态下的能量控制,对调节器在并网工作模式下的控制环节进行了设计,并给出了超级电容器和并联逆变器的连接方法,以及光伏电池对超级电容器的充电电路。仿真结果表明,这种新型的UPQC能够有效地完成谐波治理、无功功率补偿和有功功率补偿,确保超级电容器储能装置的安全可靠运行,并提高了光伏电池对超级电容器的充电效率。
