摘 要 随着电子技术的发展，相敏轨道电路接收信号处理装置已逐步实现电子化，以电子接收器代替以前的机械式二元二位继电器，彻底解决了原继电器接点卡阻、抗电气化干扰能力不强、返还系数低等问题。目前广泛使用的微电子接收器都是使用单片机来处理信息，对输入信号采用升压方式进行采样处理，虽提高了信号强度，但是不利于防止输入高压损坏接收器；且每个接收器仅采用单一信号处理通道进行信号分析处理，并由其输出信号驱动轨道继电器动作，接收器的安全性、可靠性和抗干扰能力有待提高；另外，现有接收器故障后相关电气参数不能实时监测；前述不足以影响到轨道电路的整体可靠性和可用性。因此，本文提出了一种基于DSP的新型微电子接收器，以提高微电子接收器的可用性、可靠性及安全性。
关键词 电子技术；25Hz轨道电路；接收器
1 系统原理
1.1 接收器冗余结构

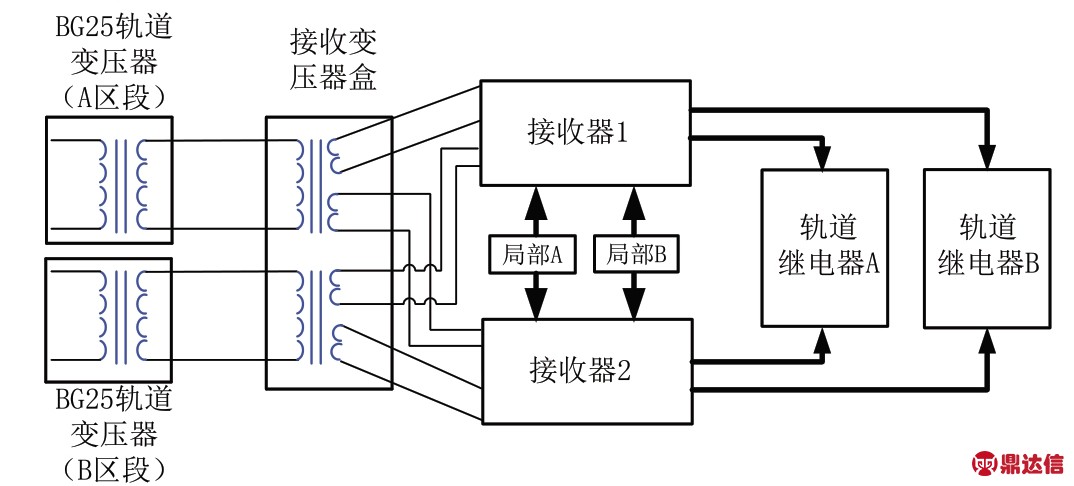

图1 新型微电子接收器（0.5+0.5方案）的冗余结构图
接收器的冗余结构图，每台接收器同时进行两个轨道区段（区段A和区段B）的轨道电路信号和局部电源信号的处理，相邻两个轨道区段可共用两台接收器，这两台接收器中的任一正常工作，均可正常处理这两个轨道区段信号，并驱动这两个轨道区段的后级轨道继电器动作。如图1所示，相对于目前的接收器冗余方案，新型微电子接收器的冗余方案可使每个轨道区段节省一个接收器，从而降低建设成本。在接收器冗余结构图中，当接收器1和接收器2中的某一个发生故障时，若另一个接收器能够正常工作即可确保轨道区段信号的正常处理；同时可以通过接收器的自检功能发出报警，提醒维护人员及时更换故障接收器，从而提高轨道电路的整体可用性。
1.2 接收器二取二原理
接收器系统内部采用独立的双套硬件和双套软件，实现一路信号，两路处理，最终通过安全与门判决，输出判决结果。当无论是接收器哪一套硬件或软件出现问题，两路处理结果不一致时，系统输出判决都是导向安全的结果。且仅当两路信号处理的结果完全一致时，安全与门输出相同结果。
2 系统构成
如图2所示，新型接收器核心处理部分采用双DSP芯片构成二取二安全结构。主从DSP同时处理轨道电路信号和局部电源信号，分别输出判决信号；将主从DSP的判决结果进行与运算，如果主从DSP的判决信号不一致，接收器输出信号将保持轨道继电器处在落下状态；只有当主从DSP的判决信号一致且满足轨道区段空闲条件时，接收器才会输出驱动轨道继电器吸起的信号，显示轨道区段处于空闲状态；主从DSP任一故障，接收器均不能输出驱动轨道继电器吸起的信号，从而提高接收器安全性。

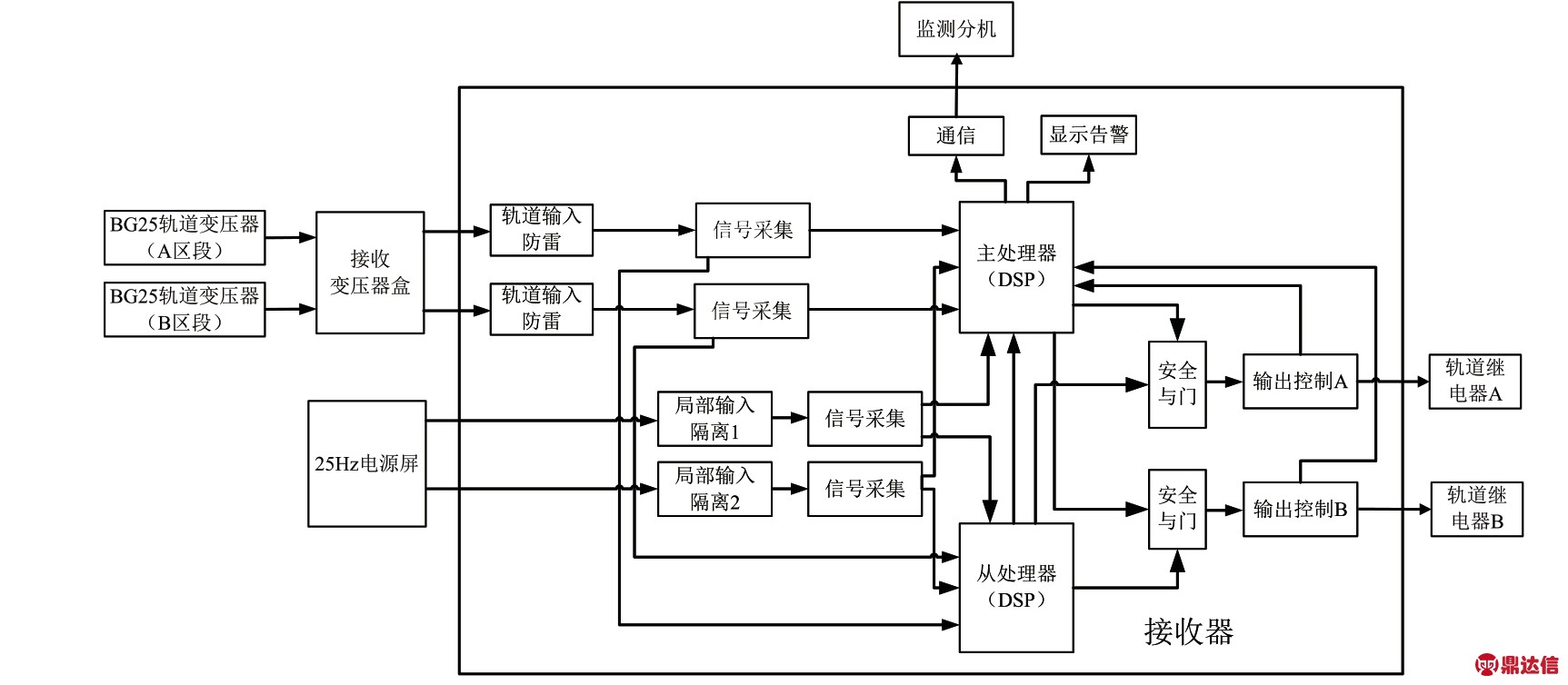

图2 新型微电子接收器系统结构框图
新型接收器电路模块包括：局部输入隔离电路、轨道输入防雷电路、输入信号采集电路、数据处理电路（DSP芯片）、安全与门电路、输出控制电路、电源电路、通信电路和显示与告警电路。
输入隔离：采用电流互感器将轨道信号和局部信号与后级信号处理模块进行电磁隔离，隔离变压器采用降压方式，当输入的信号出现大的冲击或干扰时，通过变压器进行衰减，加载在后级信号处理电路上的信号将被衰减，对后级信号处理电路起到防护作用。
轨道输入防雷电路：采取大功率双向瞬态防雷管，实现对输入雷电和浪涌的防护。
输入采集电路：将输入交流信号的负半周信号抬高到零电平以上，满足后级单电源工作运放的输入要求，单电源工作可减小器件功耗。
数据处理电路：把输入的25Hz轨道和局部模拟信号通过芯片自带的A/D模数转换器转换为数字信号，对转换后的数字信号进行分析处理，测出轨道输入的25Hz信号幅值及轨道信号与局部信号的相位差，在主处理器采集从处理器的输出信号和后级输出控制电路的输出信号并经其判断接收器正常后，再由主处理器控制显示告警电路，并由主处理器将相关数据通过接收器的通讯电路送监测分机。
安全与门电路：比较主从DSP输出信号，经安全与门判决二者一致方能向后级输出控制电路送出有效信号。
输出控制电路：采用开关电源方式输出驱动轨道继电器的直流电压信号。
通信电路：采用总线方式，向集中监测分机传送25Hz相敏轨道电路接收器采集到的轨道交流电压值、相位角和接收器的工作状态等信息。
显示与告警电路：显示接收器自身工作状态及接收器所处理轨道区段的占用与空闲状态，显示接收器DC24V工作电源及局部电源的正常或故障状态。
3 结束语
新型接收器将实现接收器工作状态和轨道电路电气参数的实时在线监测，提高运营维护效率，降低维护人员劳动强度，同时，根据新型25Hz相敏轨道电路接收器的功能和特点，可减少现有接收器和轨道架的数量，大量地减少室内配线，初步分析可节约建设成本约20%。
