摘要：针对现有直排式真空预压法固结解未同时考虑土体非线性和逐渐加载这2个因素的不足，基于竖井内的真空负压沿深度方向呈线性分布的假设，同时考虑堆载引起的附加应力随时间的变化，采用非线性渗透和压缩模型，推导直排式真空预压法下竖井地基固结的通用解。在通用解的基础上，针对瞬间加载、线性加载和多级线性加载这3种特殊加载模式给出详解。研究结果表明：土体的渗透指数与压缩指数之比(cc/ck)、最终有效应力与初始有效应力之比以及堆载随时间的变化会对直排式真空预压法下的竖井地基固结度产生较大影响；当cc/ck＜1.0时，最终有效应力与初始有效应力之比越大，固结速率越快；当cc/ck＞1.0时，最终有效应力与初始有效应力之比越大，固结速率越慢；线性加载和分级线性加载可有效降低土体中的最大超静孔压；土体中的最终超静孔压为负压，在数值上与竖井内的真空负压相等。
关键词：直排式真空预压法；竖井；固结；土体非线性；解析解
真空预压法广泛用于机场跑道、高速公路、港口、码头等各类工程，是一种有效的软土地基加固方法[1]。真空预压法通常与竖井(目前主要为塑料排水板)结合使用。虽然早在20世纪50年代，国外研究者就已经提出真空预压法，但直到20世纪80年代末，随着高质量的塑料排水板和密封膜生产工艺的成熟，真空预压法才在世界范围内得到广泛应用。在国外，结合竖井的真空预压按其施工工艺的差别主要分为2大 类[2−3]：一类称为密封膜法，另一类称为真空井法或无密封膜法。CHAI等[4−6]介绍了真空井法的工作原理，总结其优点并在实际工程中进行了应用[4−6]。真空井法的主要特点是取消砂垫层，直接以覆土作为密封层，采用特制的接头把竖向塑料排水板与真空排水管网直接相连，因此，真空管产生的负压可直接作用于塑料排水板。国内对真空预压没有特别分类，大部分工程都采用密封膜和砂垫层，其实质与国外密封膜法一致，由于其应用广泛，国内也有研究将这类方法称为常规真空预压法[7]。近年来，直排式真空预压法逐渐被用于国内软土地基的处理，特别是在缺乏砂石材料的地区[7−10]。这种方法原理上与国外的真空井法或无密封膜法类似，下面统一称为直排式真空预压法。直排式真空预压法更多地应用于高含水率、高压缩性、高孔隙比淤泥土或吹填土地基的处理。目前，关于真空预压法固结的解析解研究主要针对常规真空预压法，如文献[11−12]中的解。常规真空预压法和直排式真空预压法主要区别在于：前者顶面(砂垫层)是透水性边界；后者的顶面是不透水边界，土体中的水只能通过塑料排水板与真空管接头处排出。而基于直排式真空预压法固结推导的解析解研究较少。CHAI等[4]针对直排式真空预压法的特点，假定单井顶面、底面为不透水层，且仅在真空管与竖井连接点给定真空负压的条件下，基于HANSBO单井理论[13]的假设和思路，得出了超静孔压解。但HANSBO理论[13]基于堆载预压模型，未考虑真空预压下竖井内的真空负压随深度的衰减。INDRARATNA等[14−15]的研究表明，直排式真空预压下竖井内的真空负压会在较短时间内达到稳定态，即对于直排式真空预压法，可假设真空负压沿深度方向线性衰减。GENG等[3]针对常规真空预压和点排式真空预压的不同特点，同时考虑堆载随时间的变化，得出相应的解析解，并对这2类真空预压进行了对比研究，但其解析解需采用傅里叶逆变换求解，较难在实际工程中应用。以上解析解均假设土体的渗透系数和压缩模量为常数。但事实上，土体是非线性的，土的渗透系数、孔隙比和有效应力存在非线性关系。RAYMOND等[16−19]指出，e−lgk渗透模型对于常见的软黏土都是普遍适用的，其表达式为e=e0+cklg(k/k0)(其中，ck为渗透指数，e0和k0分别为初始孔隙比和初始渗透系数，e和k分别为任一时刻土的孔隙比和渗透系数)。MESRI等[20]进一步指出e−lgk渗透模型的优点在于：考虑土体初始状态e0和k0，同时渗透指数ck易于测定，对天然软黏土具有较好的代表性。有关渗透指数ck的测定方法见文献[21]。
土的非线性压缩特性对土的固结变形性状有重要的影响。e−lgp压缩模型是目前最为常用的软黏土非线性压缩模型，其表示式为e=e0+cclg(p/p0)(其中，cc为压缩指数，p0和p分别为土体初始有效应力和任一时刻有效应力)。由于直排式真空预压法多应用于高含水率、高压缩性、高孔隙比的淤泥土或吹填土，假设渗透系数和压缩模量为常数，在实际过程中会产生较大的误差。综上所述，虽然直排式真空预压固结的解析解研究已取得一定进展，但均未同时考虑土体非线性和逐渐加载的影响。为此，本文作者假设竖井内的真空负压沿深度方向呈线性分布，同时考虑堆载引起的附加应力随时间的变化，并采用孔隙比和有效应力、渗透系数之间的半对数线性关系，推导出适应于直排式真空预压法固结的通用解析解。在此基础上，进一步详细给出瞬时加载、线性加载和多级线性加载3种特殊加载模式下的解。最后，对直排式真空预压下固结特性参数进行分析。
1 固结基本方程及求解

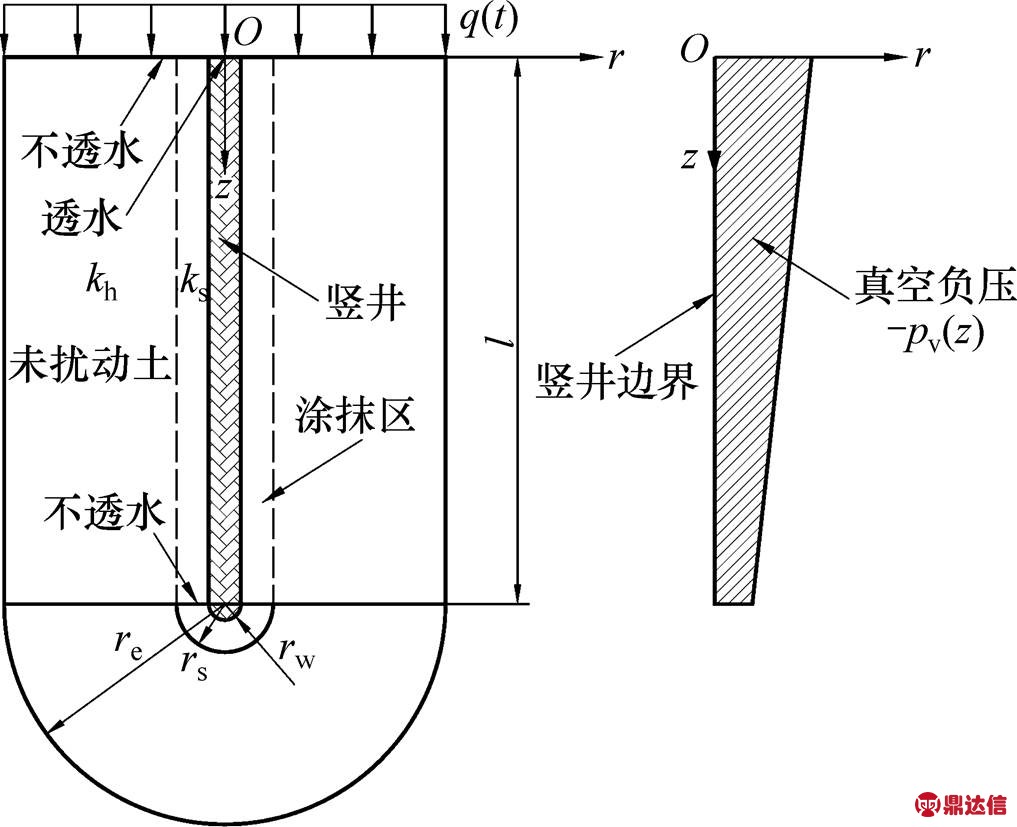

图1所示为直排式真空预压法固结的计算简图。其中：l为竖井计算长度，即软土层厚度H；kh为地基水平向渗透系数；ks为竖井周围涂抹区的水平向渗透系数；kw为竖井渗透系数； rs为涂抹区半径；rw为竖井半径；re为竖井影响区半径；q(t)为随时间变化的顶面堆载；r和z分别为径向及竖向坐标；−pv(z)为真空负压在竖井中沿深度的传递函数。根据直排式真空预压特点，竖井地基顶面和底面考虑为不透水边界，因此，直排式真空预压时不发生竖向渗流，仅发生径向渗流。主要假设如下。
图1 直排式真空预压法竖井地基固结计算简图
Fig. 1 Schematic diagram for consolidation of vertical drain by straight-line vacuum preloading
1) 等应变条件成立[22]。即竖井影响区范围内同一水平面上各点的竖向变形是相等的。
2) 土的水平向渗透系数kh0、孔隙比e和任一深度处径向范围内的平均有效应力
存在以下关系：
(1)式中：
为任一深度处径向范围内的初始平均有效应力；e0为初始平均有效应力所对应的初始孔隙比；kh0为初始孔隙比e0所对应的渗透系数，即土体的初始水平向渗透系数；cc和ck分别为土的压缩指数和渗透 指数。
3) 真空负压瞬时施加。在实际工程中大多假设−pv(z)分布沿竖井深度方向线性衰减(见图1)。
4) 堆载q在地基中引起的附加应力为深度和时间的函数，即
。
其余假设与文献[22]和[23]中的相同。
等应变径向固结方程如下：
(2)其中：ur为影响区土体内任一点的(超静)孔压；εv为影响区内任一点的体积应变(与垂直应变相等)；γw为水的重度；t为时间。
式(4)的边界条件和初始条件如下：
1)
；
2)
；
3)
；
其中：
为影响区内任一深度的平均孔压。
根据文献[23]中的推导思路，对式(2)进行积分并结合边界条件1)~2)可得：
(3)式中：s=rs/rw。
任一深度平均孔压可表示为
(4)将式(3)代入式(4)，积分后得
(5)
式中：
；
n为井径比，n=re/rw；a=kh/ks，假设其值在固结过程中不变。
体积应变率
可表示为
(6)式中：mv为土的体积压缩系数，
。
将有效应力公式
代入式(6)可得
(7)将式(7)代入式(5)可得
(8)
根据式(1)，土的固结系数ch和初始固结系数ch0可表示为
(9)式中：ch0为土的初始固结系数，
。
设Z=z/l，则
，，式(9)可转换为
(10)式中：
为土体整个土层平均初始固结系数，。
将式(9)代入式(8)，并设径向固结因子，，
，
，则式(8)可表示为
(11)由于式(11)是一阶非线性微分方程，难以求得通用的精确解析解。为求出式(11)的近似解析解，本文参考文献[24]中的方法，将变量替换为平均值。其中，
为堆载引起的土中附加应力(
)，则式(11)可表示为
(12)
式中：λ可表示为
(13)式(12)为常系数一阶线性微分方程，其通解为
(14)
其中C为待定常数。结合初始条件3)，式(14)可表 示为
(15)按应力定义的总平均固结度Ur可表示为
(16)
为t时刻的有效应力。当时，有效应力可表示为
(17)
根据有效应力原理并将式(17)代入式(16)可得
(18)按应变定义的总平均固结度Us可表示为
(19)
(20)
(21)
其中：s为任意时刻的沉降量；为最终沉降量；
为t时刻的体积应变；
为时的最终体积应变。
将式(20)~(21)代入式(19)，可得
(22)式(15)，(18)和(22)即为直排式真空预压法固结的通用解析解。
由此可见，只要求出平均超静孔压
，将其代入式(18)或式(22)即可得整个深度范围内的平均固结度。因此，后面的推导将主要针对平均超静孔压。
2 3种特殊加载情况下的平均孔压解
2.1 瞬时加载

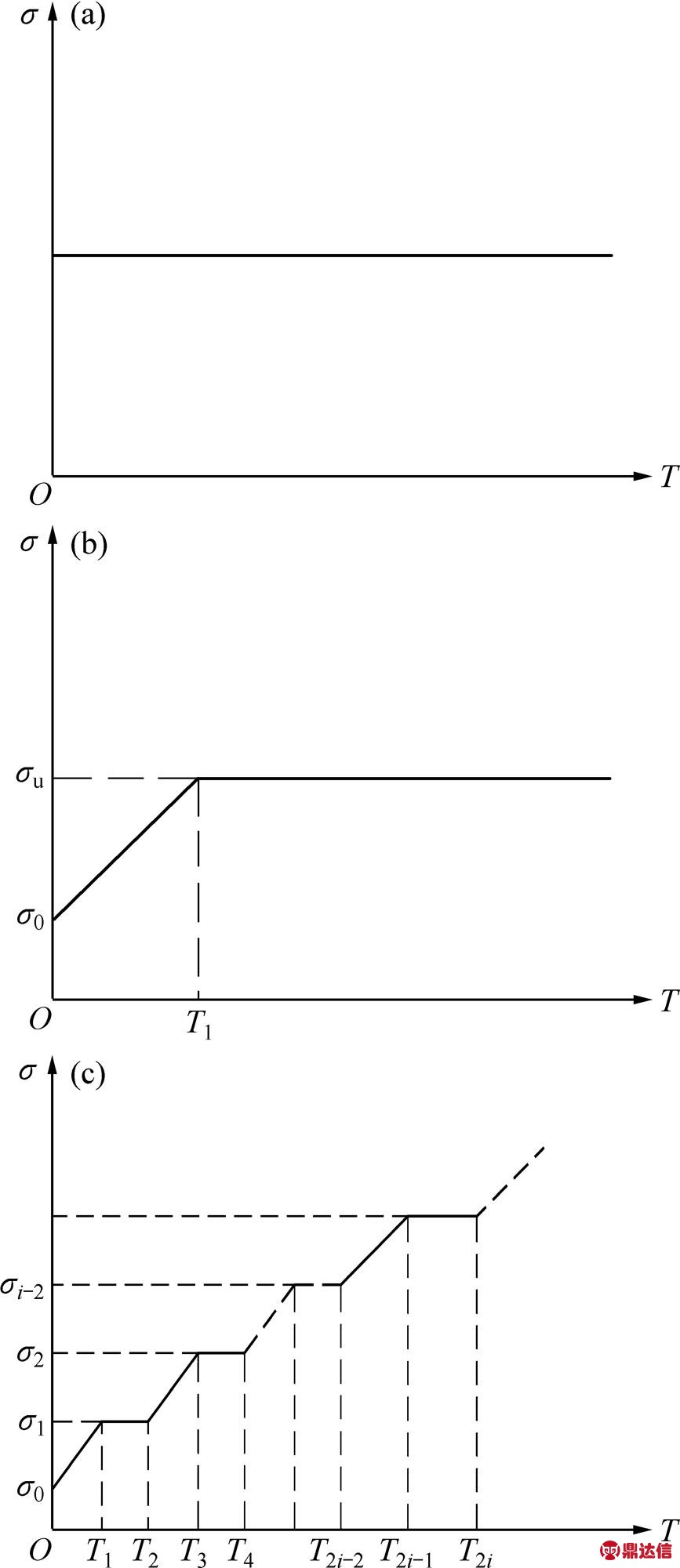

图2所示为土体附加应力随时间变化图。瞬时加载是一种最简单的加载方式，其在地基中引起的附加应力不随时间变化，如图2(a)所示。在这种情况下，且，将其代入式(15)，可得平均超静孔压的解为
(23)2.2 单级线性加载
单级线性加载是常见的加载方式，通常假设其引起的附加应力也是单级线性增加，如图2(b)所示。其表达式如下：
(24)其中：。
将式(24)代入式(15)，可求出在真空预压下附加应力单级线性增加的平均超静孔压解，即
(a) 瞬时加载；(b) 单级线性加载；(c) 多级线性加载
图2 土体附加应力随时间变化图
Fig. 2 Variations of additional stress in soil with time
(25)2.3 多级线性加载
由于直排式真空预压法常应用于含水量大、初始固结程度低的吹填土，一次性堆载易发生失稳，因此，在实际施工中常使用逐级堆载方式，等到土体有效应力增加到一定程度后，再加载下一级。在这种情况下，同样可以假设其引起的附加应力也是逐级线性增加，如图2(c)所示，应力σ表达式如下：
(26)其中：
；m=1，2，3，…。
将式(28)代入式(17)，可求出在真空预压下附加应力多级线性增加的超静孔压解，即
(27)其中：
。
3 固结计算及分析

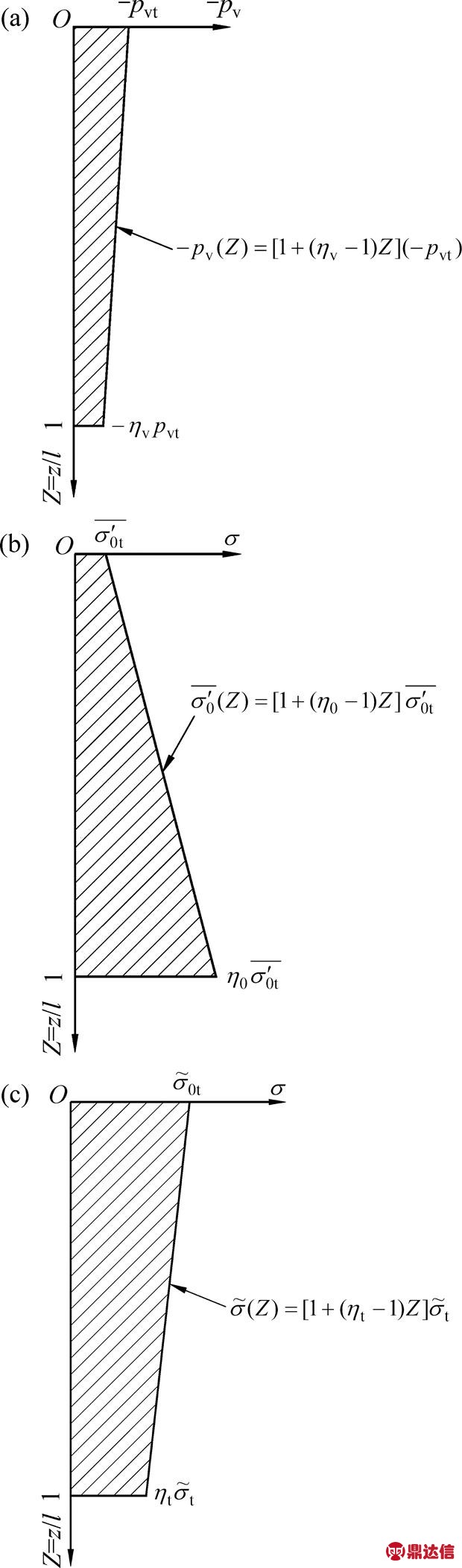

图3所示为真空负压、平均初始有效应力和附加应力沿深度分布图。假设附加应力
、初始有效应力和竖井内真空负压−pv均沿深度方向呈线性分布。则竖井内真空负压和土中初始有效应力的分布函数可分别表示为
(28) (29)
其中；和分别为z=0处的竖井真空负压和初始有效应力；ηv和η0分别为真空负压和初始有效应力在深度方向的变化率。若ηv和η0大于1，则表示顶部的绝对量小于底部的绝对值，其值小于1则情况相反，其值等于1表示值不随深度变化。
附加应力分布函数可表示为
(30)其中：
，即为σ0，σu和σi(见图2)中的任意1个；
表示σ0，σu和σi在z=0处的数值；ηt为各附加应力沿深度方向的变化率，并假设其在固结过程中保持不变。
(a) 真空负压分布；(b) 初始有效应力分布；(c) 附加应力分布
图3 真空负压、平均初始有效应力和附加应力沿土体深度分布
Fig. 3 Variation of vacuum pressure, average effective stress and additional stress in soil along depth
图4所示为真空负压、堆载历时对土体固结度的影响。从图4可以看出：在瞬时加载情况下，真空负压对固结速率几乎无影响。当在线性加载，且在加载历时相同的情况下，真空负压越大，土体的固结速率越快。
ηv=0.5；
=50；η0=2；n=15；s=5；kh/ks=5；cc/ck=0.75
1—瞬间加载，pvt=20, σut=200, ηt =0.5；2—瞬间加载，pvt=80, σut =200, ηt =0.5；3—线性加载，pvt=20, T1=1，σ0t=50，σut=200，ηt =0.5；4—线性加载，pvt=80, T1=1，σ0t=50，σut=200，ηt =0.5；5—线性加载，pvt=20, T1=3，σ0t=50，σut=200，ηt =0.5；6—线性加载，pvt=80, T1=3，σ0t=50，σut=200，ηt =0.5。
图4 不同加载历时下真空负压变化对固结度影响
Fig. 4 Influence of various vacuum pressure on consolidation degree under different loading schemes

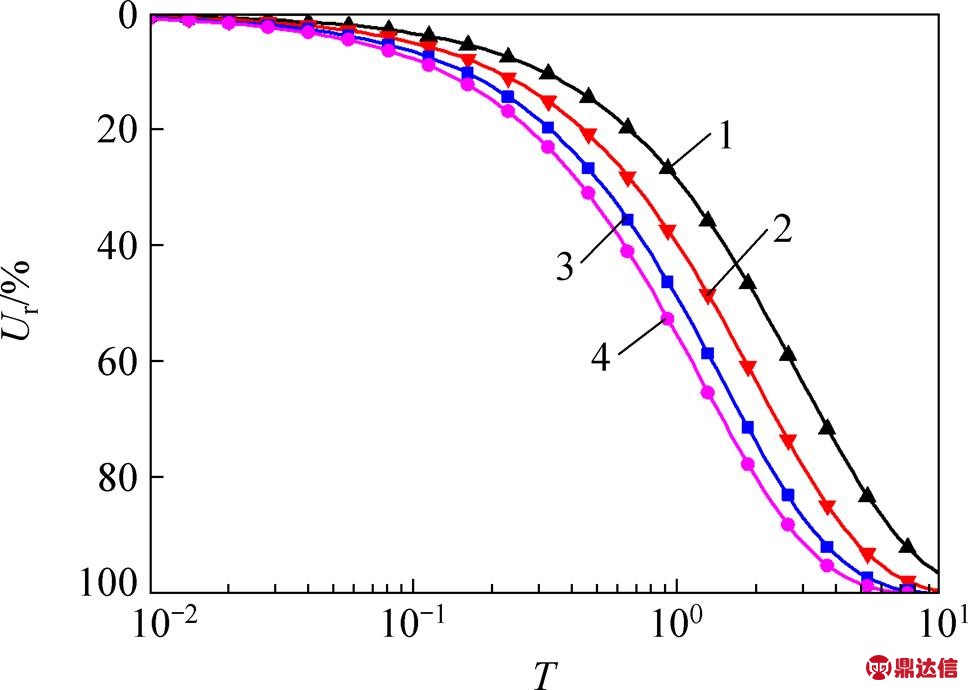

图5所示为当cc/ck=0.5时，与平均固结度的关系。
为土体t=∞时，土体的有效应力，则为最终有效应力与初始有效应力之比。从图5可以看出：当cc/ck=0.5时，最终有效应力与初始有效应力之比越大，固结速率越快。
n=15；s=5；kh/ks=5；cc/ck=0.5；pvt=50；ηv=1.0；σut=150；ηt=1.0
：1—4.0；2—2.0；3—1.0；4—0.5。
图5 瞬时加载下最终有效应力与初始应力之比对固结度影响(cc/ck=0.5)
Fig. 5 Influence of ratio of initial effective stress and ultimate effective stress on consolidation degree under instantaneous loading (cc/ck=0.5)
n=15；s=5；kh/ks=5；cc/ck=1.0；pvt=50；ηv=1.0；σut=150；ηt=1.0 ：1—4.0；2—2.0；3—1.0；4—0.5。
图6 瞬时加载下最终有效应力与初始应力之比对固结度影响(cc/ck=1.0)
Fig. 6 Influence of ratio of initial effective stress and ultimate effective stress on consolidation degree under instantaneous loading (cc/ck=1.0)

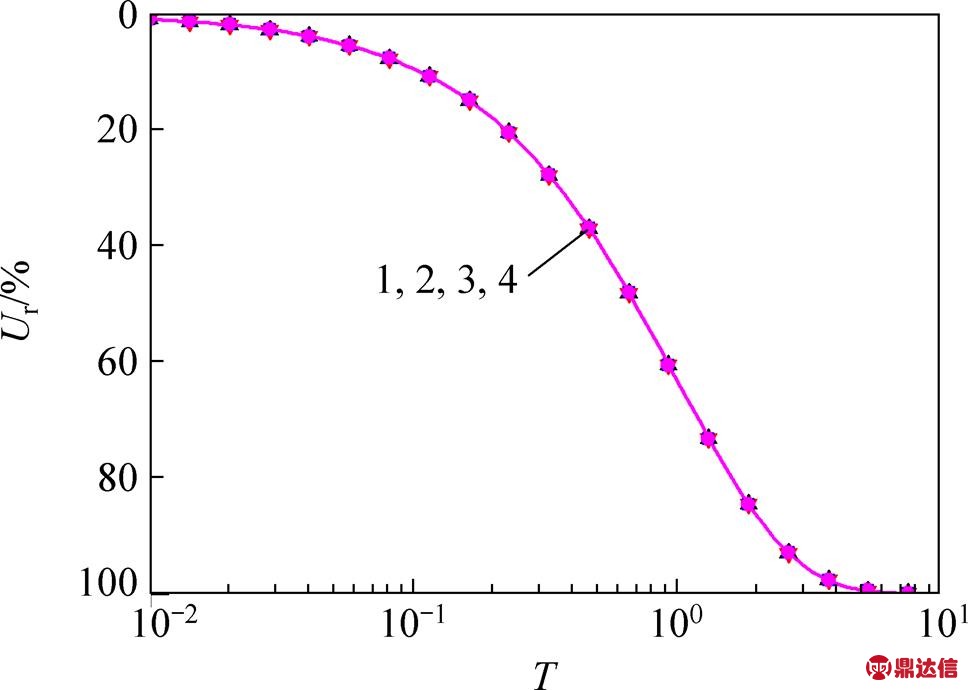

图6所示为当cc/ck=1.0时，最终有效应力与初始有效应力之比与平均固结度的关系。从图6可以看出：当cc/ck=1.0时，最终有效应力与初始有效应力之比对固结速率无影响。这一点从式(13)可以得到验证。

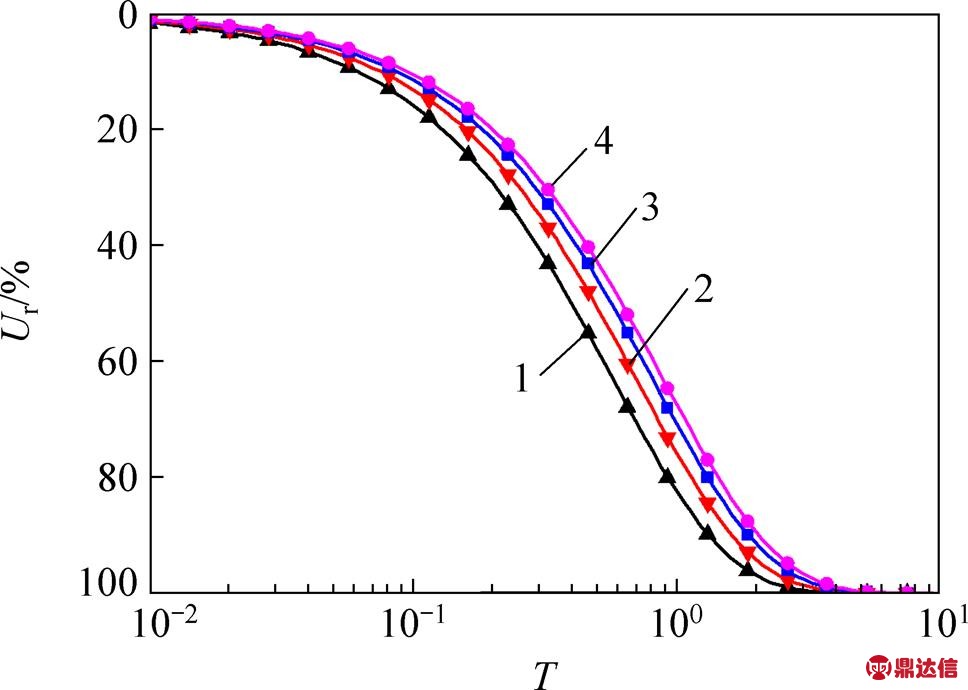

图7所示为当cc/ck=2.0时，最终有效应力与初始有效应力之比与平均固结度的关系。从图7可以看出：当cc/ck=2.0时，最终有效应力与初始有效应力之比越大，固结速率越慢。
n=15；s=5；kh/ks=5；cc/ck=2.0；pvt=50；ηv=1.0；σut=150；ηt=1.0 ：1—4.0；2—2.0；3—1.0；4—0.5。
图7 瞬时加载下最终有效应力与初始应力之比对 固结度的影响(cc/ck=2.0)
Fig. 7 Influence of ratio of initial effective stress and ultimate effective stress on consolidation degree under instantaneous loading (cc/ck=2.0)
从图5~7可以看出：当cc/ck＜1.0时，最终有效应力与初始有效应力之比越大则固结速率越快；当cc/ck＞1.0时，最终有效应力与初始有效应力之比越大，固结速率反而越慢。因此，除土体的固结系数外，cc/ck对土体的固结有着重要的影响。
图8所示为二级线性加载下参数cc/ck对固结度的影响。从图8可以看出：cc/ck越大，固结的速率越慢。

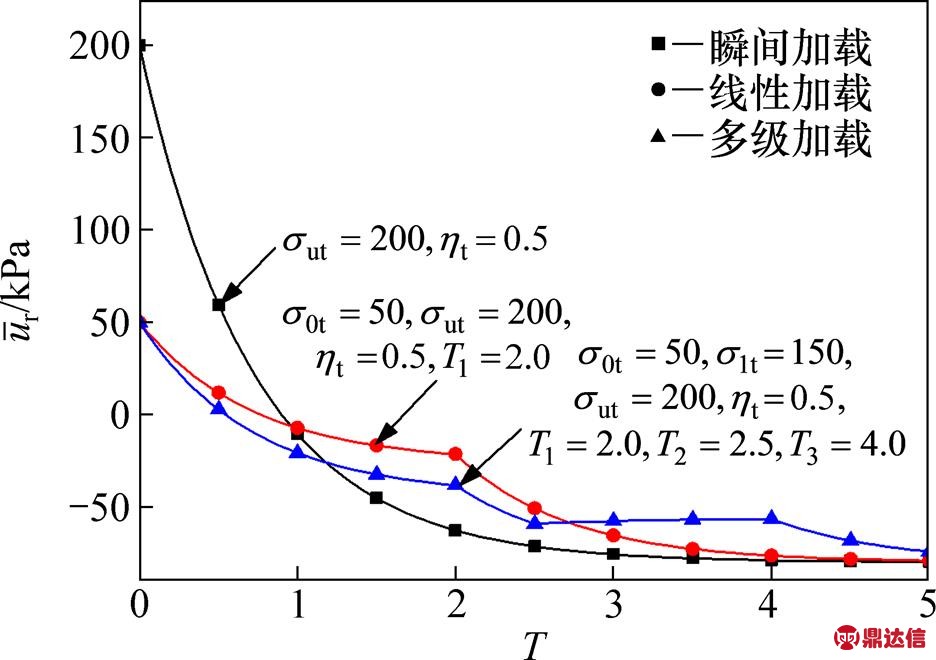

图9所示为3种加载模式下，z=l处的平均超静孔压随时间的变化。从图9可以看出：在最终附加应力相同的情况下，瞬时加载时土体中将产生最大的超静孔压，而线性加载或多级线性加载可有效减小固结过程中超静孔压。在真空预压下最终土体中的超静孔压为负，数值上等于竖井内的真空负压。真空预压结合合理的堆载时序，可减小最大超静孔压，提高处理过程中地基的稳定性。
n=15；s=5；kh/ks=5；pvt=50；ηv=0.5；σ0t=40；σ1t=100；σut=200；T1=1；T2=2；T3=3；ηt=0.5；=50；η0=0.5 cc/ck：1—0.5；2—1.0；3—1.5；4—2.0。
图8 二级线性加载下不同cc/ck对固结度的影响
Fig. 8 Influence of various values of cc/ck on consolidation degree under two-stage loading
pv=80，ηv=1/2，=50，η0=2.0，n=15，s=5，kh/ks=5，Z=Z/l=0
图9 不同加载模式对超静孔压的影响
Fig. 9 Influence of different loading schemes on dissipation of excess pore water pressure
4 结论
1) 建立同时考虑土体非线性和逐渐加载的直排式真空预压法固结方法。
2) 在瞬时加载情况下，真空负压对固结速率几乎无影响。在线性加载，加载历时相同的情况下，真空负压越大，土体的固结速率越快。
3) 当cc/ck＜1.0时，最终有效应力与初始有效应力之比越大，固结速率越快；当cc/ck＞1.0，最终有效应力与初始有效应力之比越大，固结速率反而越慢。在其他参数一致的情况下，cc/ck越大，则固结速率 越慢。
4) 采用瞬时加载，土体中将产生较大的超静孔压，而线性加载或多级线性加载可有效减小固结过程中的超静孔压。在真空预压下，最终土体中的超静孔压为负，数值上等于竖井内的真空负压。
