【摘 要】要保证电力电缆的运行安全，做到电缆孔洞防火、防水，封堵工作尤其重要，电力电缆在运行维护中，要做到防患于未然，避免电缆着火，放电引发事故，做好电力电缆隧道的运行维护也相当重要。本文，讲述了关于金属及软性阻燃硅橡胶材料在电力电缆孔洞防火、防水封堵中的现场应用，取得了良好效果。做到了提前防范，消除安全隐患，避免事故发生。
【关键词】硅橡胶材料；电力电缆；封堵
1 电力电缆传统的封堵方法
电力电缆传统的封堵方法不够规范，防火、防渗漏水性能很差，特别是在遇到大雨天气的时候，排水工作和封堵工作不到位而导致电缆槽被水淹的事情时有发生，这样的情况很容易给供电系统安全运行带来非常大的隐患，轻则短路，导致电力供应中断，损坏供电系统，重则爆炸起火危及到供电系统的稳定。

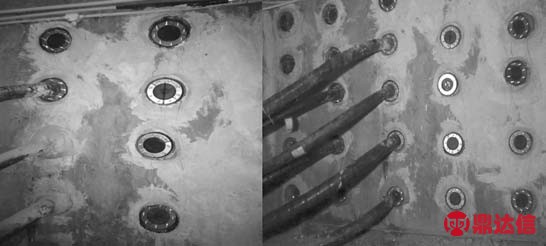

图1
就目前国内的许多企业和供电单位来说，对电缆预留孔洞和穿有电缆孔洞的封堵材料，仍然还在沿用传统的封堵方法，用水泥沙浆和基于无机和有机的软性质阻燃材料来进行封堵，这样的封堵方法是落后的，非常的不规范，容易受外界温度、湿度等因素的影响，而带来较大的安全隐患，而且随着使用时间的不断加长，这样的封堵还容易老化，其性能会不断老化下降，这样就不能有效的防止漏水的情况发生。而且，这样的封堵方法，对啮齿类动物防护能力也是有限的，很容易被类似于老鼠一类的动物破坏封堵口。这样的封堵方法明显不能满足于当前电力系统对安全防范的需求。
图2
考虑到满足在施工中的可维修性、规范性需求和电力系统供电稳定性和可靠性的需求，需要结合实际情况，在封堵工作中，对于封堵的方法，材料的选取以及制备，进行研发创新，以研发出可以满足安全需求的封堵材料，其不仅便于安装，可系列化，可反复使用，还要能够适用于不同隧洞，在防火、防水方面需求。

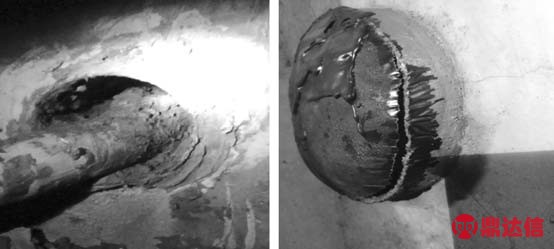

为此，对输变电设施的电缆隧道孔洞电缆入口的封堵情况进行了充分调研、汇总数据、系统分析，图3为现场原来封堵情况及封堵材料照片。
针对现有电力电缆的封堵技术和封堵材料，分析了解现有技术和材料在使用有哪些不足，针对不足和施工部门实际操作需求，设计出适合能满足当前和未来需求的电力电缆封堵装置。
2 封堵装置的制备
2.1 电缆封堵装置简介
封堵装置一般是用于封堵各种电缆贯穿墙体时所形成的孔洞及间隙，封堵这些孔洞及间隙，是为了将电缆通道分区域隔开，防止雨水灌入和火灾沿电缆蔓延，统称电缆防火墙。通常防火墙都预留有保护电缆的金属保护管，保护管与电缆之间的间隙严密封堵起到防火，防水防小动物作用。电缆与保护管间隙的封堵装置包括了有机封堵材料和相关金属装置。
图3
以下是有机封堵材料的选取、制备和相关装置的制备和使用简介。
2.1.1 封堵橡胶材料的选取
目前，大多选用有机硅橡胶作为封堵橡胶的绝缘材料，其具备卓越的耐高温性和耐低温性，还有很好的化学稳定性和电绝缘性，有相对较长的使用寿命，抗燃性等。有机硅橡胶，是指主链由硅原子和氧原子交替构成的，并且，硅原子上，通常还连着两个有机基团。因为硅原子的化学性质，就可将苯基引入进去，以提高硅橡胶的耐高、低温性能，硅橡胶本身的耐高、低温性就可达到180℃至零下55℃，在引入苯基后甚至可忍耐达220℃到零下73℃，还可以忍受瞬间达300℃的高温变化。同时，也可以引入像三氟丙基和氰基的有机基团，以提高他的耐油性和抗变温性。此外，硅橡胶本身还具有生理惰性等特点，可以大大的增加他的使用寿命。
2.1.2 封堵橡胶体材料的制备
封堵橡胶由阻燃剂35%，甲基乙烯基硅橡胶34%，陶瓷微粉12%，白炭黑10%，硼纤维7%，树木灰烬2%和微量硫化剂和羟基硅油组成。这样的有机硅橡胶的组成原料交叉协同相互发挥作用，合成得到的硅橡胶拉伸强度大，质量也轻，硬度还合适，拥有较高的抗老化性，韧性、弹性和阻燃性，可以广泛的在电缆封堵中应用。
使用像有机硅橡胶这样的材料作为封堵的绝缘材料，可以大大的提高电力在使用中的安全性。在抗高、低温变化以及它在高达220℃高温中仍可长时间工作的特点，有效的阻止并避免了火灾事故的发生，它的抗燃性，在事故不可避免发生后，还有有效的阻止火势扩大化，将事故发生控制在可控范围内。其优良的绝缘性和防潮性，也能有效的避免因漏水导致电缆及接头绝缘降低的短路，从而引发事故、火灾的情况。而它的生理惰性，更是增加了它的使用寿命，减少了维修工作量，只需定期检查即可。
2.2 封堵装置结构和使用

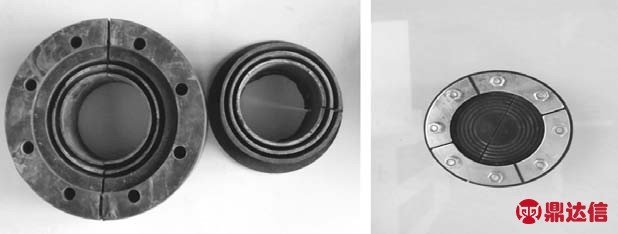

封堵装置的硅橡胶封堵体一般是由1/2的组合圆柱体沿着半径靠外为1/3设有均匀分布的螺栓压扁孔的两个部分组成，靠圆心沿着半径为2/3的位置有多层为2mm厚的同心同圆的柱状橡胶管，可以通过去除靠在圆心部分的橡胶管管层来适应不同直径的电缆，确保电缆封堵装置紧密贴合。压扁马蹄形钢金属压片设计为单侧双孔均布4块结构，以便有效压扁增大直径，同时连接两个半圆柱体和挤紧电缆保护管与电缆空隙。其均布4块有利于断开磁路及现场变形的电缆及保护管中嵌入安装，如图4所示。
图4
其作用原理是利用通过两侧扇页形状的钢金属压板和穿过其中的橡胶圆柱体，加上防转轴螺栓，利用螺帽的旋压来使得硅橡胶圆柱体沿着半径的方向增大，这样使电缆与穿墙防护管紧密贴合起来。该装置还能重复使用，不仅可以很好的断开磁路，以消除单相电缆来自涡流耗损，能更好适应高压单相电缆的安装应用。起到了有效的保护电缆外绝缘材料及保护层。这样的装置不去除芯部适用于预留电缆保护管的封堵。

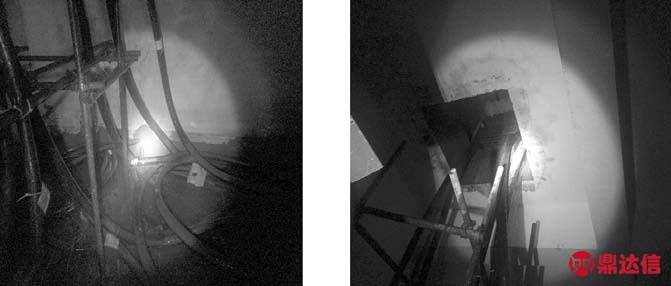

图5
3 推广使用意义
使用上述新型的电缆封堵装置能有效的防火、防水，极大的提高电力系统供电稳定性和安全性，能够很好的避免因为漏水或者啮齿类动物带来的安全隐患，以此，有以下建议来推广使用新型的电缆封堵装置：
（1）纳入相应的电力设计规范，以推动电力企业运行维护应用用，促进电缆封堵技术、工艺工作的发展，形成电缆运维企业标准。
（2）做好推广应用宣传，加大改造资金投入。
