300m超高层多渐变幕墙附着滑触导轨式施工技术应用

0 引言

随着绿色环保理念不断深入到施工企业，越来越多的新型、绿色、环保的施工工艺运用到了超高层建筑中，大大降低了传统工艺中造价高、能源消耗多、粉尘等污染物排放量大等缺点。玻璃幕墙是当代的一种新型墙体，它赋予建筑的最大特点是将建筑美学、建筑功能、建筑节能和建筑结构等因素有机地统一起来，建筑物从不同角度呈现出不同的色调，随阳光、月色、灯光的变化给人以动态的美，有轻巧美观、不易污染、节约能源、可吸收红外线、减少进入室内的太阳辐射、降低室内温度、节约能源等优点。

本文对超高层幕墙安装难点进行分析，然后结合滑触导轨式幕墙安装方法在盛京金融广场项目中的应用，探讨300m超高层多渐变幕墙附着滑触导轨式施工技术应用的具体方法，提高了幕墙单元板块安装定位精度。

1 项目简介

沈阳盛京金融广场项目位于沈阳市和平区，地处中心繁华地段，是沈阳市2014年001号重点工程。本工程为超高层群体工程，结构体量大，面积大，建筑高度高，质量创优要求高需创“中国建筑工程鲁班奖”。

本工程T1塔楼建筑高度约300m，地上59层，标准层层高4.2m，设备层高6.9m，幕墙工程主要为多渐变单元式玻璃幕墙结构形式，3层往上系统为标准单元式幕墙。塔楼每层单元板块120块，总数量约为6800块，标准单元板块重约为0.4吨，尺寸为1.4m×4.2m，面积为5.88m2。

图1 盛京金融广场项目效果图

2 技术难点分析

2.1 场地狭窄，材料堆场量大

本工程位于沈阳市中心繁华地段，现场场地狭小，不满足大量单元板块堆放。

2.2 幕墙造型复杂，板块就位难度大

T1塔楼幕墙外形多渐变、曲面、不规则等形式，导致常规吊装方法不利于幕墙单元板块安装，给施工单位提出了更高的施工要求。标准单元板块尺寸为1.4m×4.2m，面积为5.88m2，提升就位难度大，且起吊点设置尤为重要。

2.3 幕墙单元板块重量大、体积大、提升高度高

T1塔楼幕墙标准单元板块重约为0.4吨，在塔吊拆除后无垂直运输工具，常规吊装设备无法满足现场幕墙安装。最大提升高度可达300m，外界天气对幕墙单元板块提升影响因素大，受天气制约。

3 技术难点攻关

攻关一：场地狭窄，材料堆场量大

解决措施：①采用层接堆叠技术，有效提高材料堆场使用率，提高施工效率；②合理设置层接间隔，确保幕墙单元板块机械倒运，安装前便于清洗单元幕墙外立面。

攻关二：幕墙造型复杂，板块就位难度大

解决措施：①设计幕墙滑触轨道水平滑移导轨，导轨是利用“H”型钢轨道、滑触线、导轨支架等根据幕墙边缘轮廓组装成，在轨道上设置幕墙单元板块提升架平台及电葫芦跑车；②设置层间硬防护，可以使主体施工阶段提前穿插介入幕墙，确保超高层交叉作业，提高施工效率。

攻关三：幕墙造型复杂，板块就位难度大

解决措施：①定点无损提升是根据幕墙滑触轨道设置的提升架平台优化固定幕墙单元板块提升位置，采用“回”字缆风绳做为单元板块垂直行走轨道，避免幕墙板块碰撞损伤。②在导轨上设置幕墙单元起吊点及电葫芦跑车，在定点无损提升到制定高度（楼层）后，使用电葫芦跑车沿着行走轨道可带动幕墙单元板块在滑触轨道上水平自由移动，直至单元板块就位安装。③定点无损提升幕墙单元板块，将单元板块提升至安装楼层后再采用电葫芦跑车沿着行走导轨将单元幕墙板块水平滑移就位，进而提高幕墙安装施工效率及安装精准度。

4 技术解决措施

4.1 幕墙单元层接堆叠技术

幕墙单元板块车辆到达现场后，根据交通指挥员的信号，行驶到临时停放区，现场材料员对到达现场的板块进行登记，质检员对板块进行质量检验，检验合格后报总包和监理，符合要求的板块将允许卸货，不符合要求的单元体将拒收、退回加工厂。

用叉车将待吊装的单元板块轻轻搁置在小平板车上，注意单元板块要放平、放稳，单元横向装饰条一侧朝上放置。

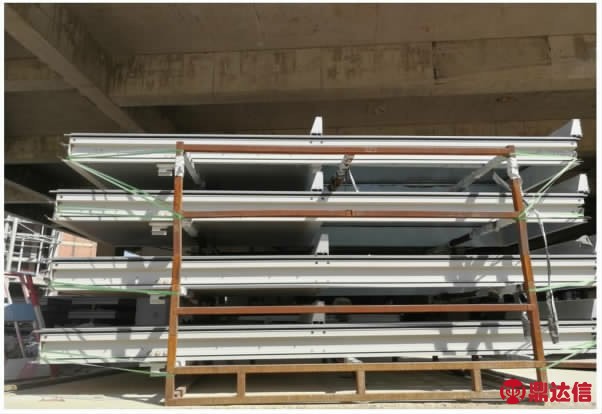

图2 层接堆叠节

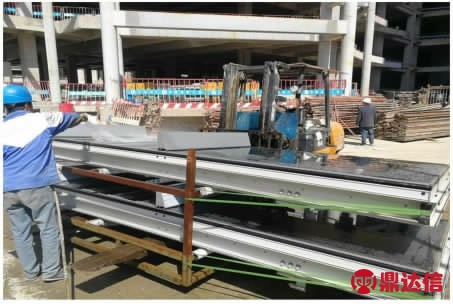

图3 安装前清洗幕墙表面

4.2 幕墙滑触轨道施工技术

①幕墙滑触轨道是利用“H”型钢轨道、滑触线、导轨支架等根据幕墙边缘轮廓组装成，在轨道上设置幕墙单元板块提升架平台及电葫芦跑车；

②楼层内环线轨道组成：挑壁采用20#工字钢，长度3米，横向轨道采用20#工字钢长度，斜拉钢丝绳采用直径16。

③设置层间硬防护，可以使主体施工阶段提前穿插介入幕墙，确保超高层交叉作业，提高施工效率。

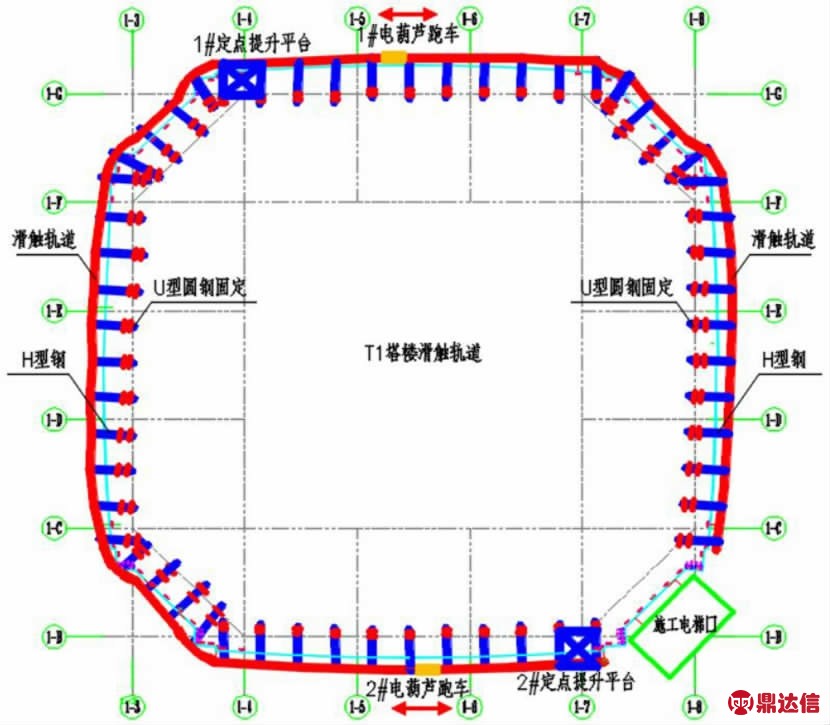

图4 幕墙滑触轨道布置图

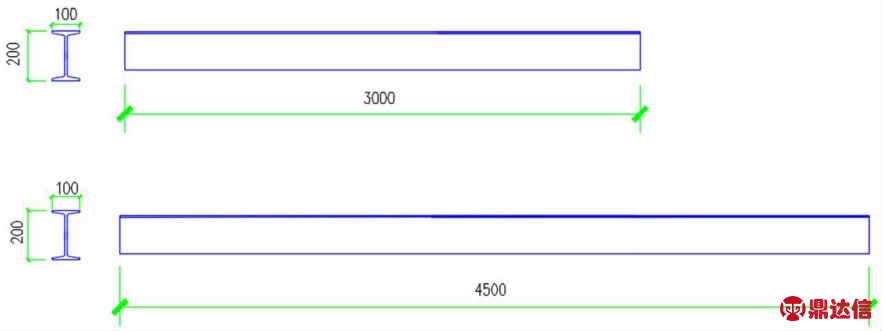

图5 滑触轨道安装材料（H型钢）

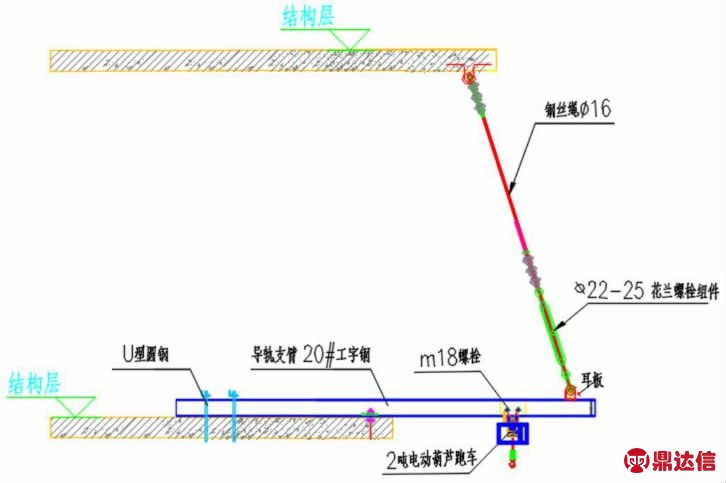

图6 滑触轨道剖面图

4.3 定点无损提升技术

用叉车将待吊装的单元板块轻轻搁置在小平板车上，注意单元板块要放平、放稳，单元横向装饰条一侧朝上放置；安装单元板块的专用吊具，把两根保险钢丝绳挂单元挂件吊装孔内，在单元另一侧两端工艺孔内分别系牢两根防撞缆绳（5米长为宜），把钢扁担上的防风扣固定在轨道钢丝绳上，通知卷扬机信号工，将吊钩放下，与专用吊具可靠连接准备起吊。当单元板块即将到达停放楼层时，地面信号工发指令放慢卷扬机运行速度，直至板块底端高于安装楼层50公分左右时，由安装楼层内的信号工发指令停止卷扬机运行，然后发指令给电动葫芦的信号工，将电动葫芦开到待安装板块停放处。楼层内两名施工人员将系在板块下端的两根防撞缆绳拉向室内，然后将电动葫芦下方的吊钩挂到板块挂钩上，再由楼层内信号工发指令缓慢下放垂直轨道卷扬机钢丝绳并摘钩；摘钩前检查电动葫芦吊钩是否固定可靠。（图 7-图 9）

4.4 幕墙滑触轨道水平滑移技术

根据幕墙边缘轮廓组装成附着滑触式导轨，在导轨上设置幕墙单元起吊点及电葫芦跑车，电葫芦跑车可在滑触轨道上水平自由移动。再一次检查各个环节，确保无误后，通知卷扬机司机开始缓慢起吊，由两名工人拉住防撞缆绳，当单元板块安全离开小平板车时，要马上抽掉起吊小平板车，然后把单元下端的防风扣也扣到轨道钢丝绳上，开始吊运。起吊前的成品保护：叉车叉运单元板块用吊装带，小平板车上设置木板平台，保证单元板块与叉车和小平板车之间的软接触；

确认板块空中换钩完成后，由控制电动葫芦的信号工启动电动葫芦，将板块平移到对应编号的安装位置，移位过程操作人员要注意板块的摆动，尤其是经过四个转角柱位时，要防止板块与结构柱体发生硬接触。（图10）幕墙滑触轨道式安装方法解决了超高层多渐变幕墙安装施工效率低、单元板块吊装难度大的问题，工艺原理为定点无损提升幕墙单元板块，将单元板块提升至安装楼层后再采用电葫芦跑车沿着行走导轨将单元幕墙板块水平滑移就位，进而提高幕墙安装施工效率及安装精准度。

5 质量控制

①幕墙工程施工遵循《JGJ.T139-2001玻璃幕墙工程质量检验标准》、《金属与石材幕墙工程技术规范_JGJ133-2001》、《GBT15227-2007建筑幕墙气密、水密、抗分压性能检测方法》、等规范要求进行施工。

②幕墙工程所有露金属表面的设计、制造和安装保持平直；组件与组件相接成一平面即没有任何的歪扭、波纹、刮痕或摆动。

③对幕墙所有的结构粘结材料及注胶进行检查。其采用的结构粘结材料必须是中性硅酮结构密封胶，且其性能应符合相关标准规定。构建中板材和金属框间的硅酮结构密封胶粘结宽度应经计算，并不得小于7mm，且应打注饱满。

④幕墙转角、上下侧边封口及与周边墙体的连接构造应牢固并满足密封防水要求，外表应整齐美观。

⑤幕墙底部连接的检验指标，应符合下列规定：

1）镀锌钢材的连接件不得同铝合金立柱直接接触。

2）立柱底部横梁及幕墙板块与主体结构之间应有伸缩空隙空隙宽度不应小于15mm并用弹性密封材料嵌填不得用水泥砂浆或其他硬质材料嵌填。

3）密封胶应平顺严密、粘结牢固。

⑥幕墙顶部连接的检验指标应符合下列规定：

1）女儿墙压顶坡度正确；罩板安装牢固、不松动、不渗漏；无空隙女儿墙内侧罩板深度不应小于150mm；罩板与女儿墙之间的缝隙应使用密封胶密封。

2）密封胶注胶应严密平顺、粘结牢固、不渗漏、不污染相邻表面。

图7 定点无损提升节点示意图

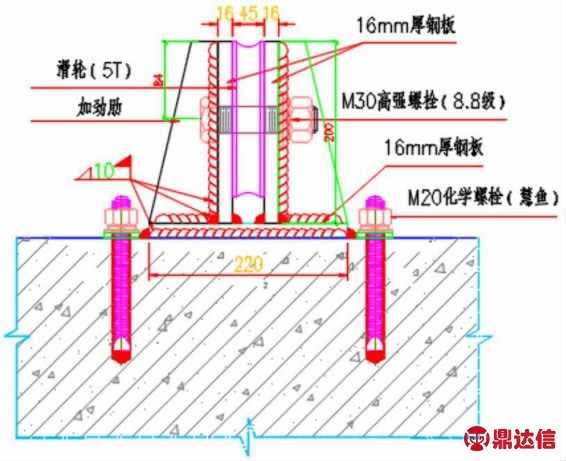

图8 定滑轮节点做法剖面图（1）

6 安全措施

①吊装设备的管理使用、保养、维修、必须严格遵守说明书和安全操作规程的规定。

②卷扬机、塔吊司机必须经过培训，持证上岗，了解机械构造和工作原理。

③吊装、运输设备在夜间工作时，施工现场必须有足够的照明。

④严禁酒后施工作业，操作前检查有无障碍物。

⑤施工前检查各施工机械是否漏电，如有异常，严禁吊装。

⑥检查各传动、结构部分的安全和润滑情况，如有异常，严禁吊装。

⑦检查钢丝绳磨损情况，有无磨损，如有异常，严禁吊装。

⑧在操作当中不得超载，严禁利用起重吊钩升降人员，斜牵斜挂不许吊。

⑨卷扬机卷筒在运行中钢丝绳缠乱时严禁用脚登，一定要安装限位器，以防开关失灵冲顶。

⑩对幕墙单元板块吊装的安全防护要认真重视，在幕墙单元板块未吊起之前一定要检查准备工作是否充分，哪怕是一个小问题没有处理好，都严禁吊装。

⑪幕墙单元板块在起吊时要采取有效措施减小单元板块晃动幅度，避免单元板块乱晃而伤害人。

⑫单元板块起吊后，防撞缆绳拉力要均匀，以防幕墙单元板块在空中转动，造成不安全事故。

⑬幕墙单元板块的吊装挂钩一定要上牢，要经过专职人员检查确认无安全隐患后才可起吊。

图10 幕墙单元水平滑移

图9 定滑轮节点做法剖面图（2）

14○幕墙单元板块吊装信号工说话要清晰简单明了，不得乱发信号，起吊前首先检查对讲机信号是否良好，信号频道是否相同。

⑮卷扬机、塔吊司机反应要灵敏，在未听清信号和弄懂方向之前不得开动机器。

⑯单元板块未挂稳妥之前不得拆除挂钩，以免发生意外，要在单元板块落稳上好紧固件以后才能拆除挂钩。

⑰考虑到幕墙单元板块吊装的安全，大于五级风（含五级）不能吊装。

⑱单元板块吊装时，施工作业面下方禁止人员通行和施工，地面场地要围上安全警示旗（红白旗）或安全（黄色）带围拉警示区不得有人穿行，必要时要设专人站岗指挥。

⑲幕墙单元板块安装人员必须系好安全带，安全带必须系在牢靠的防护栏杆上。

⑳单元吊装吊机信号员的对讲机频道必须与塔吊分开分开，不得使用同一频道。

㉑单元板块安装时，在楼层位置安装时，应在楼层内加设一圈防坠钢绳，在没有条件做防坠绳的地方，加设防护栏杆。操作人员以楼面为安装平台，防坠绳或防护栏杆作为安全防护措施。

7 结语与展望

附着滑触导轨式施工技术在沈阳盛京金融广场项目的成功应用，解决了300m超高层多渐变幕墙单元板块安装技术难题，提高了整体施工效率。同时应用滑触导轨式安装方法提高单元板块垂直提升和水平移动效率，满足单元板块吊装施工，特别适合于超高层幕墙工程应用，施工操作方便、稳定性较强、安全快捷。
