摘 要:塔河油田稠油属于高凝点、高密度、高粘度、高发热、高含盐和低含蜡的“五高一低”超稠油。在油藏条件下原油具有一定的流动性和较好的供油能力，原油进入井筒向地面举升的过程中，随着井筒温度的降低，原油粘度增大，在3000m左右逐渐失去流动性，使原油无法流到井口。针对塔河油田原油的这一特点，目前塔河油田稠油开采主要采用的手段是掺稀油降粘工艺。如何确保掺稀量的准确性是油井开采的关键，高压自控流量计必然成为首选，由于受压差及原油杂质及硫化氢腐蚀的影响，流量计阀芯时常刺大，无法精确掺稀，造成稀油偏流浪费，如何高效快速的实施更换是确保油井生产时效的关键。
关键词:高压自控流量计；阀芯刺大；快速高效；取出器；
一、前言
目前塔河油田在用高压自控流量计主要来源于上海一诺、上海自一九的产品，量程为3 m3/h、6 m3/h、12 m3/h三种规格类型。由于高压自控流量计在日常使用过程中，受材质、压差、杂质及腐蚀性介质的影响，流量计阀芯及阀座时常刺大，造成稀油偏流，稀油做无用功，稀油严重浪费的现象。在更换流量计阀芯过程中阀座与流量计本体腐蚀、锈蚀粘连，致使阀座无法正常取出，为保障油井生产必须更换成套的新流量计，该措施即费时又费力同时增加了生产成本，鉴于上述困境，该工具由此产生。
二、阀座取出器主要组成、工作原理及意义
1.主要组成
取出器有4部分组成，主要有手动提升绞盘、提升螺栓、支撑架、提升锁块（活舌）组成，加工制作简单，工艺要求不高，可重复使用，要求提升锁块（活舌）灵活好用，可360度沿轴心旋转，锁块连接销采用报废抽油杆加工（碳钢或锰钢），确保有足够的抗剪切能力。

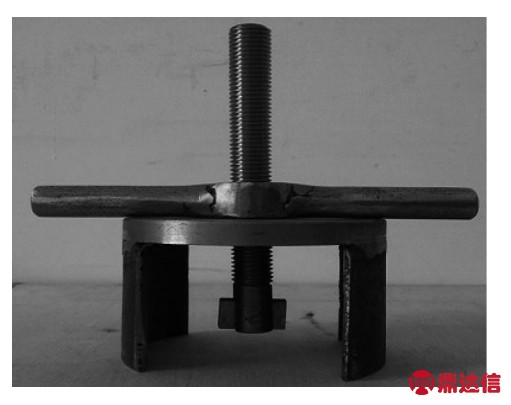

图1：阀座取出器组合图

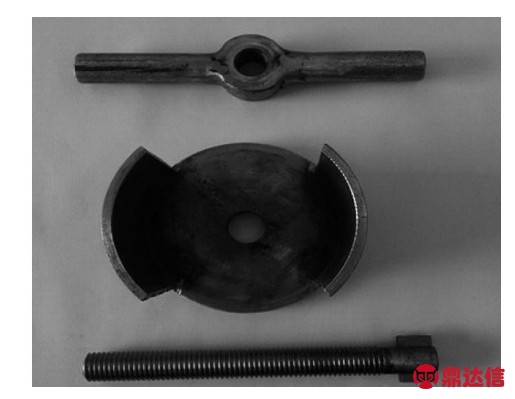

图2：阀座取出器分解图
2.取出器的工作原理
操作时将提升螺栓垂直伸入阀座中心孔，轻轻晃动螺栓，使底部锁块打开并处于水平状态，将锁块水平悬挂于阀座内腔台阶面，通过旋转手动绞盘，将作用力作用于支撑架，将上下提升的作用力，作用于提升锁块，实现阀座的整体上升，直到取出为止。

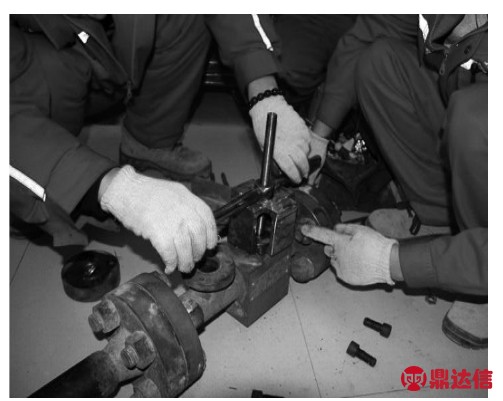

图2：阀座取出器现场应用图

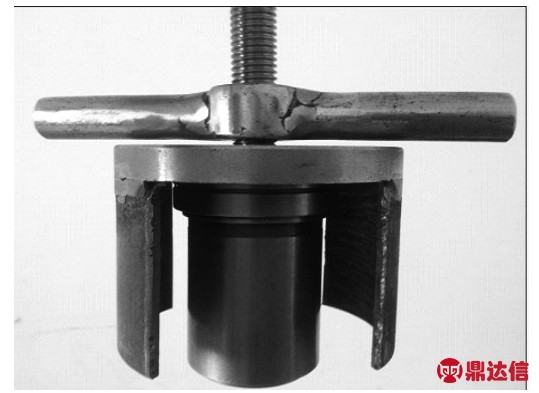

图3：阀座取出器工作状态图
3.使用取出器的意义
该工具很好的解决了阀座取出困难的窘境，即确保了油井的正常掺稀，又节约了生产成本，即降低了因无法取出造成的流量计的报废机率，又减少了油建整改次数，同时降低了因稀油跑大造成的稀油浪费，该工具较好的解决了以上问题，达到了预期的目标，经济效益可观，按照2013年四季度数据统计为依据，月平均检查更换阀芯120次，平均6井次/月无法正常取出，季度累计检查更换360井次，其中18井次无法取出，已减少新流量计投入18台（2.5万元/台），节约稀油180 m3,节省油建整改费用及泵车掺稀费用6万元，目前已累计节约生产成本51万元/季度。
4.取出器使用注意事项
取出器组装时提升螺栓必须与阀座中心孔保持垂直，不得倾斜；支撑架着力点不得悬空，确保受力均匀。
