交直流混合微电网双向接口变换器模型预测控制

随着分布式发电渗透率日益提高,微电网逐渐成为智能电网中的重要环节[1-2]。近年来,交直流混合微电网逐渐进入研究者的视线。其中,双向接口变换器通过对电流、电压以及功率等变量的控制,保证系统稳定运行,是整个混合微网的核心装置。因此,接口变换器控制策略也成为一个研究热点[3]。

在三相不平衡现象发生时,接口变换器控制性能尤其重要。因为系统交流侧,由于负序分量及谐波[4-5],锁相环节难以快速获得正序电压相位,无法准确计算有功、无功功率。进而,在直流侧,电压持续波动,严重时会导致保护系统误操作,甚至影响大电网的安全运行。以上问题的基本解决思路是抑制交直流两侧功率交换过程中的负序分量。对称分量法是负序分量控制的基础理论[6-7]。这种方法计算复杂,不适用于实际应用。双dq变换法[8-9]虽不进行正负序计算,但相比于三相平衡状态,矩阵运算量、PI控制器均增加了一倍。分相控制法[10]是独立计算三相参考量,但需要建立额外校正向量,以抵消参考电流中的零序部分。双环控制[11-12]中的电压外环直接对电压进行控制,而双向接口变换器并联运行时的上层协同控制通常以功率作为控制指令,控制变量不相同,就会影响功率控制性能。而直接功率控制法[13-14]为准确获取电压、电流相位,必须考虑三相不平衡状况下难以准确获得正序分量相位的问题。将变量转换到两相静止坐标系下,可以避免相位需求[15-16],但在三相不平衡状态下,仍旧不可避免的要采取较为复杂的正、负序分量计算。

针对上述双向接口变换器控制面临的问题,本文提出了一种三相不平衡状况下双向接口变换器的模型预测控制(MPC)。该方法直接以功率作为状态变量,省略了锁相环节,避免了正序分量相位检测不准确对控制性能的影响;利用模型预测控制的特点,根据参考功率选择最优控制矢量,省略了复杂的正、负序计算和坐标变换;通过功率的直接控制,匹配双向接口变换器组运行时的上层功率协同控制,实现能量双向流动的同时,为更大规模的交直流混合微网控制器设计奠定了基础。仿真和实验结果表明,控制器具有快速的响应性能,且基本消除了控制过程中有功功率和无功功率的相互影响,功率控制更加准确。

1 系统结构

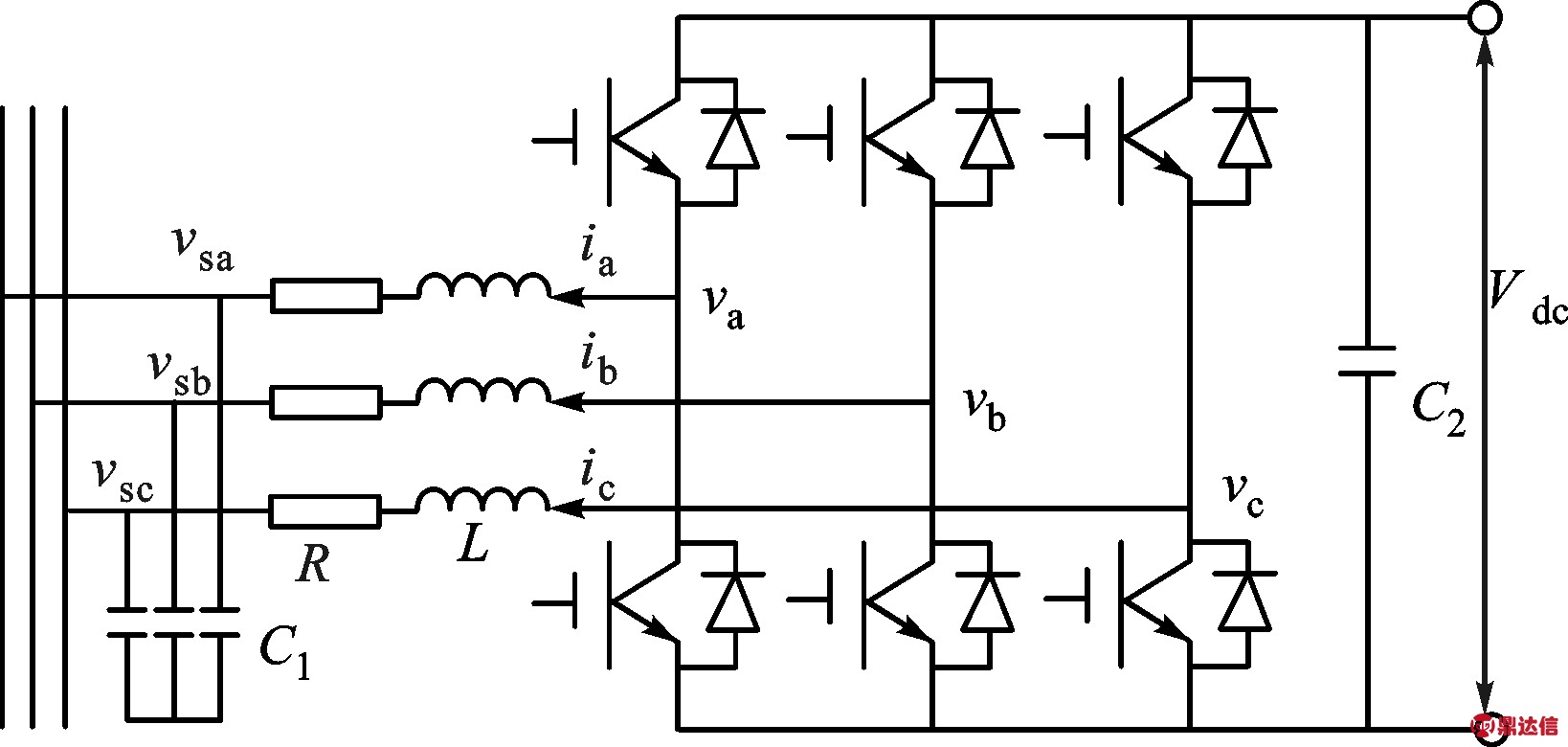

本文研究的双向接口变换器如图1所示。交流侧及直流侧分别连接相应的分布式电源、储能单元以及负载等。

图1 双向接口变换器

考虑到系统的电流电压动态,同时忽略开关器件的固有阻抗,系统三相动态方程的向量模式可表示为

(1)

式中:ix、vx和vs,x分别表示交流侧x相(x为a、b、c)的滤波电感电流、变换器交流侧电压和交流系统电压;L、R为滤波电感、电阻。vx与直流侧电压(Vdc)、平均电压计算矩阵(u)和器件开关状态(Wi)相关。Wi=[wa,wb,wc]T,表示三相开关状态。

由此可得系统开关动态方程如下

(2)

现有针对三相变换器的模型预测控制研究,大多以式(2)为基础,建立电流预测模型,设计模型预测控制器[17-18],但并不适用于本文所研究的双向接口变换器。

结合前文所述双向接口变换器控制方法存在的问题,针对具体系统结构,本文从以下2个方面对现有模型预测控制方法进行改进:

(1)为准确控制有功功率和无功功率的双向传输,并降低两者间的相互影响,本文对两者分别进行目标函数设计;

(2)为避免使用基于功率因数的功率计算方法,省略锁相环节,本文利用电流、电压向量表达式进行计算,同时使用功率的向量表达模式。

2 三相不平衡情况下的模型预测控制器设计

本文所设计的模型预测控制算法的实现系统框图如图2所示。该控制系统包括预测环节、参考计算环节和优化环节3个部分。

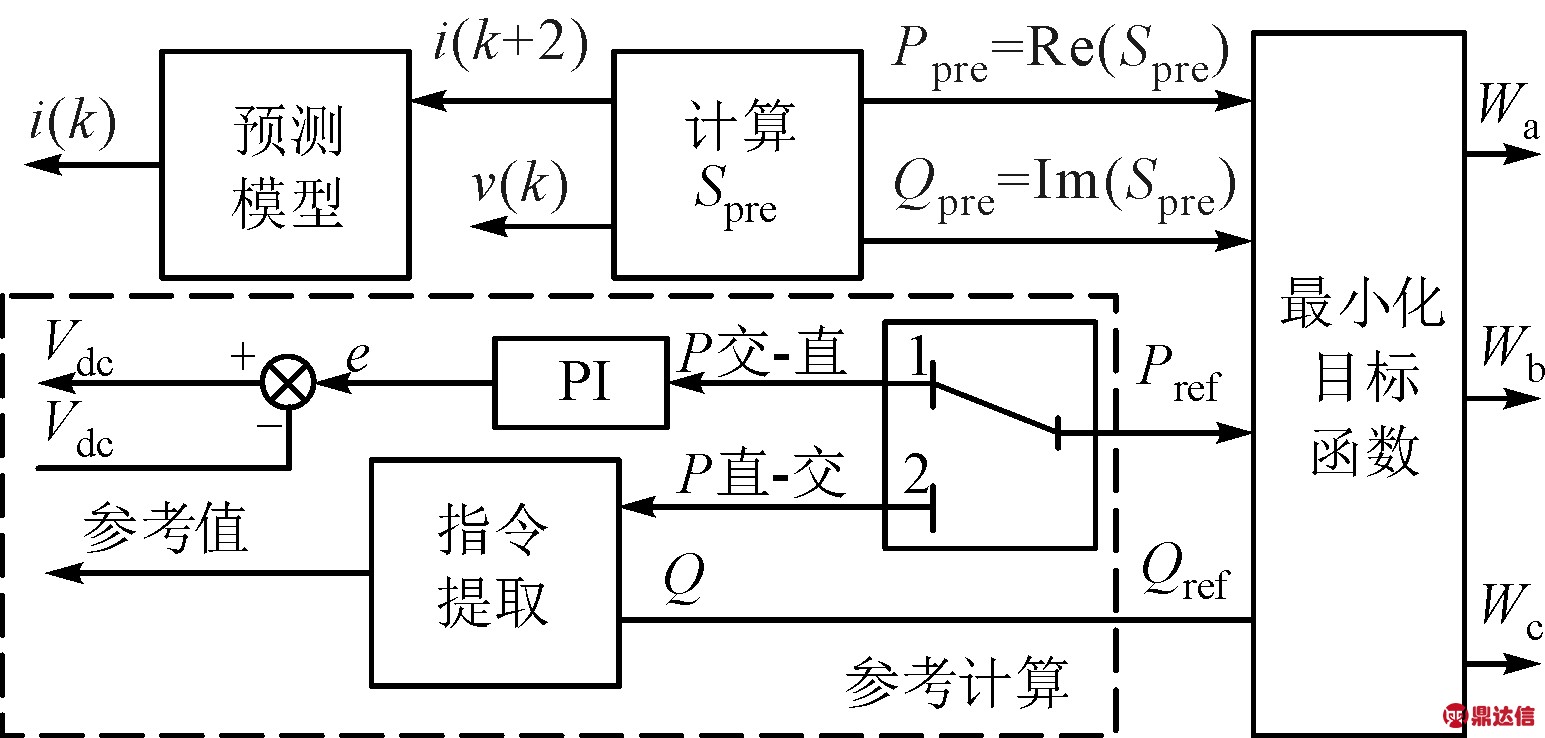

图2 所提模型预测控制算法实现系统框图

2.1 预测环节

现有模型预测控制算法多使用电流、电压作为预测输出。在控制过程中,有功功率和无功功率相互影响,并且需要检测系统相位以计算功率。三相不平衡状态下,锁相环不能快速、准确的提供正序分量的相位信息,影响了功率控制的响应性能。本文采用功率预测方法分别对系统有功功率与无功功率进行控制,在避免计算过程中有功功率和无功功率相互影响的同时,省略了锁相环节,使控制结果更加准确。

将式(2)进行离散化,可得到电流的动态预测模型如下

ix(k+1)=f1[(ix(k),…,ix(k-d1),u(k),…,

u(k-d2),vs,x(k),…,vs,x(k-d3),Vdc(k),…,

Vdc(k-d4)]

(3)

式中:d1、d2、d3和d4是系统预测阶数;f1(·)是系统电流非线性动态函数。可以看出,电流预测表达式是与ix、u、vs,x和Vdc历史值相关的非线性函数。系统电流一步预测结果可表示为

(4)

变换器交流侧输出vx可表示为

(5)

根据系统开关状态和预测的电流、电压,可得到功率一步预测结果

(6)

利用式(6)所示的预测模型可直接对不同控制向量作用下的功率进行预测。由于功率预测过程中存在独立的电流预测环节,从而避免了没有电流环引起的电流控制能力减弱和系统过流现象的出现。

2.2 参考计算环节

双向接口变换器在交流侧不平衡状态下运行时需要消除负序分量带来的功率影响,避免直流侧电压的振荡型波动。因此,需要对有功功率和无功功率的参考值进行准确计算和跟踪。本文对三相不平衡状态下的功率传输进行详细分析,利用功率的向量表示方法设计参考值。

根据文献[19]所述功率分析方法,进行不平衡状态下功率计算。三相不平衡电压电流表示为:

(7)

(8)

式中:vp、vn和ip、in表示电压vo,x和电流ix的正序分量和负序分量幅值;vp、ip为电压vs,x和电流ix的正序分量向量表示;为电压vs,x和电流ix的负序分量向量表示的共轭复数。

根据三相不平衡电流和不平衡电压可以计算出三相总功率

(9)

式(9)右式第一项表示正序、负序的电流、电压各自引起的功率分量,第二项表示正序、负序的电流、电压交互作用引起的功率分量。为更明确表示两种功率,将其展开为直观的三角函数表达

S=3[(vpipcos(φ1)+vnincos(φ2)))+

…+j(vpipsin(-φ1)+vninsin(φ2))]+

3[(vpincos(2ω t+α1+α2+φ2)+

…+vnipcos(2ω t+α1+α2+φ1))+

j(vpinsin(2ω t+α1+α2+φ2)+

…+vnipsin(2ω t+α1+α2+φ1))]

(10)

由式(10)可知,视在功率实部中包含二倍频波动部分。这部分功率直接引起接口变换器直流侧电压的振荡型波动。在三相不平衡状态下,为避免因不能快速检测正序分量相位引起的有功功率、无功功率计算不准确的问题,本文方法中,不区分有功功率和无功功率,而是针对视在功率表达式中的实部和虚部单元,分别进行控制。

针对双向接口变换器,其功率传输包括交流侧到直流侧和直流侧到交流侧两种。当功率由交流侧到直流侧传输时,其有功功率目标为保持直流侧电压恒定,无功功率参考值为已知指令值Q1;当功率由直流侧到交流侧传输时,其有功功率目标为一已知指令值P2,由上层控制器下发。同样的,当交流侧需要无功功率支撑时,其参考值同样为已知指令值Q2。则本文所设计的模型预测控制器参考指令如下所示。

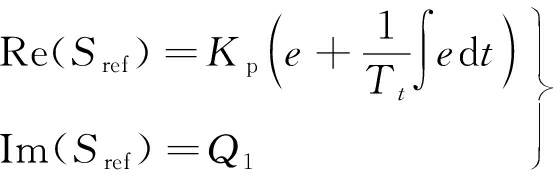

交流到直流时,有

(11)

式中:Re(Sref)和Im(Sref)为参考复功率的实部和虚部;e为电压偏差,表示为

直流到交流时,有

(12)

因此,总补偿功率参考值复数可表示为

Sref=Re(Sref)+Im(Sref)

(13)

2.3 优化环节

传统模型预测控制中,优化环节均以电流或电压的无差跟踪作为控制目标。但在三相不平衡情况下,传统方法不能消除系统有功功率和无功功率间的影响,并且传输功率的计算受锁相环影响。除此之外,模型预测控制省去了调制环节,往往会引起开关频率过高、损耗过大的问题。本文针对上述两个问题设计了新的目标函数。首先,利用功率向量作为控制变量,分别为实部和虚部设计无差跟踪的目标函数,最大程度的消除了两者的相互影响,同时不需要正序分量的相位信息,避免了锁相环节;其次,在目标函数中加入开关频率控制模块,使得开关频率始终在一个可接受的范围内,以减少不必要的开关损耗。

目标函数包括功率实部、虚部和开关状态变量3个部分,具体表示如下

g=λ1|Im(Sref)-Im(Spre)|+…+

λ2|Re(Sref)-Re(Spre)|+…+λ3n

(14)

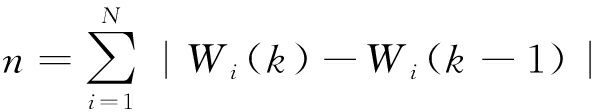

式中:Re(Spre)和Im(Spre)为预测值的实部和虚部;n表示系统开关状态变化次数,表示从k-1时刻到k时刻,N个开关器件对应的总开关状态变化次数,表示为

Wi=W1,W2,…,WN

(15)

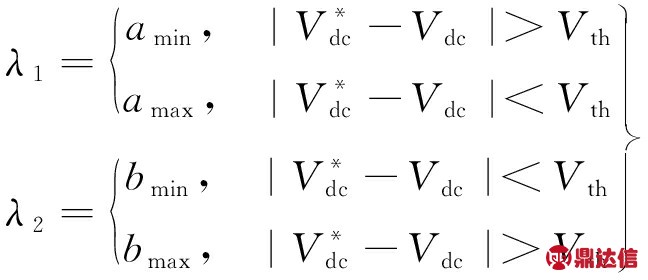

λ1、λ2为分段控制权重因子,公式如下

(16)

当直流电压差大于阈值Vth时,目标函数中电压控制项(实部)权重大,使得电容电压快速跟踪设定值;当直流电压差小于阈值Vth时,无功补偿项(虚部)权重变大,使得系统持续补偿无功功率。λ3为开关频率限制因子,可使得控制算法均衡了最小误差以及开关频率限制两个优化目标,给出控制矢量的局部最优解。大量仿真表明,λ3与系统开关频率有一对一的映射关系。

3 仿真验证

为了验证本文所提算法的有效性,将本文所提方法与常规PWM调制方法和基于电流的模型预测控制方法进行比较,有功功率P和无功功率Q的响应曲线如图3所示。

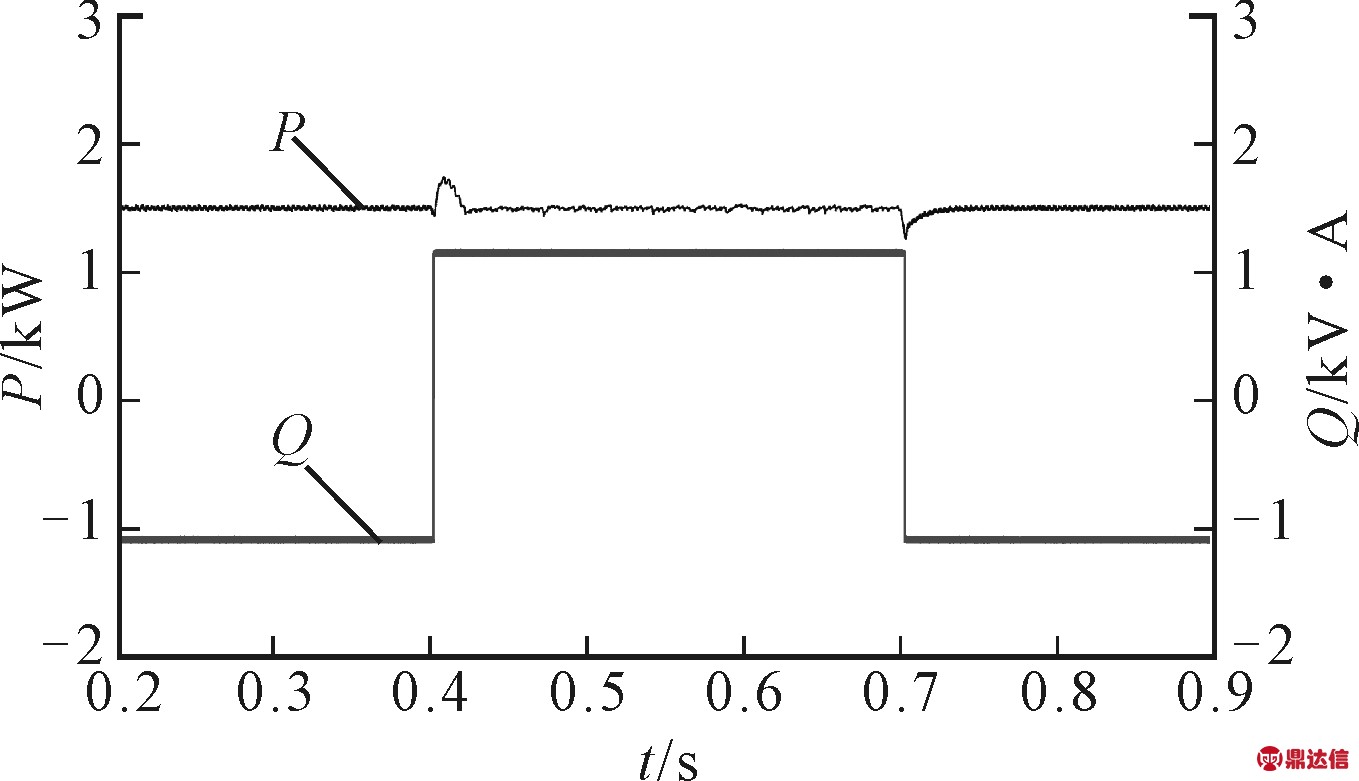

(a)传统PWM控制结果

(b)基于电流的模型预测控制结果

(c)本文方法控制结果

图3 3种方法的有功功率和无功功率响应曲线

常规PWM方法的调制频率固定,本文所述方法开关频率与目标函数中权重λ3一一对应,基于电流的FCS-MPC,开关频率只能通过设定采样频率来调节。为了在比较时使得3种方法的调制频率基本一致,λ3设定为0.001,此时,本文所设计的模型预测方法中器件开关频率约为1 440 Hz。相应地,设置PWM载波频率和基于电流FCS-MPC的开关频率为1 440 Hz。

仿真中,无功功率参考为预设值。无功功率的设定值在0.4 s时阶跃增加,在0.7 s时恢复,基于电流的FCS-MPC方法,选择无功电流作为变化的参考值。图3a所示为基于静态解耦的PWM调制方法控制结果。明显可见,当无功功率参考值变化时,有功功率影响严重,超调量约为16%、响应时间约为0.05 s。图3b所示为基于电流的FCS-MPC方法仿真结果,相比于传统PWM方法,一定程度上减弱了有功功率和无功功率的相互影响,但有功功率仍存在一定的波动,超调量约为16%、响应时间约为0.05 s。图3c所示为本文所述方法的控制结果。由图可知,超调量约为4.1%、响应时间约为0.02 s。由此可得,采取本文方法,可基本消除有功功率和无功功率的相互影响。

4 实验结果

为进一步验证本文方法的性能,搭建实验平台对无功功率双向输送切换和直流侧电压性能开展了实验研究和分析。FCS-MPC采样频率设置为20 kHz,有效的开关频率可达到3 kHz。双向接口变换器实验平台如图4所示。整个系统由变压器、三相桥、电容组、电抗器、控制板和负载组成。50 V系统的相关电路参数设置如表1所示。

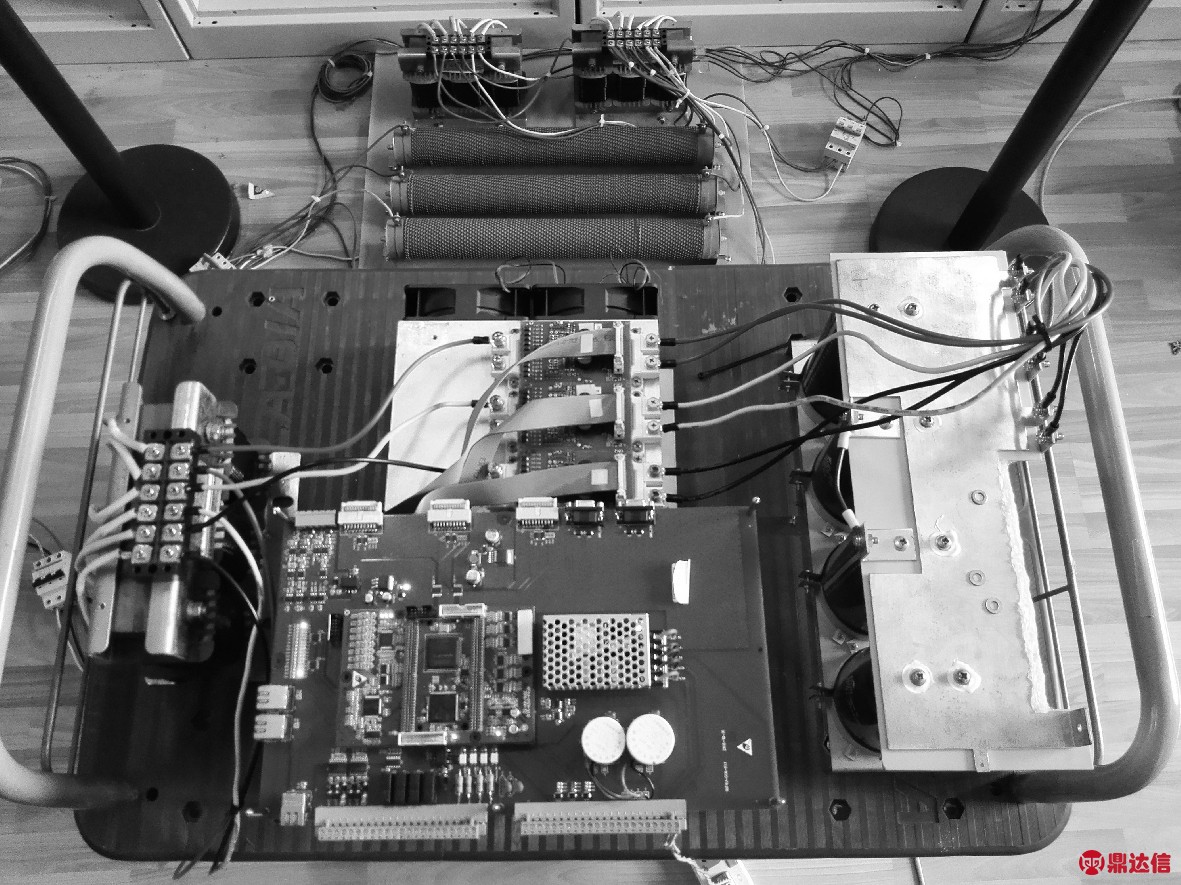

图4 实验平台

实验过程中的器件开关频率与仿真过程相同。设置目标函数中开关频率权重因子λ3为0.001,开关频率约为1 440 Hz。

实验过程针对全有功功率传输、有功功率和无功功率同时传输的稳态波形以及全有功功率传输的动态波形进行观察。不同情况下a相的系统电压va和电流ia的波形如图5和图6所示。由图5可得,有功功率输送时,可保证电流电压同相位;当需要无功功率供给时,可实现有功功率与无功功率同时传输,保证交流侧高功率因数运行。无功功率传输的动态过程如图6所示。在t=68 ms时刻,无功功率参考值大小不变、方向相反。由于本文方法省略了调制环节,故当参考值变化时,输出即刻改变,调节时间短。

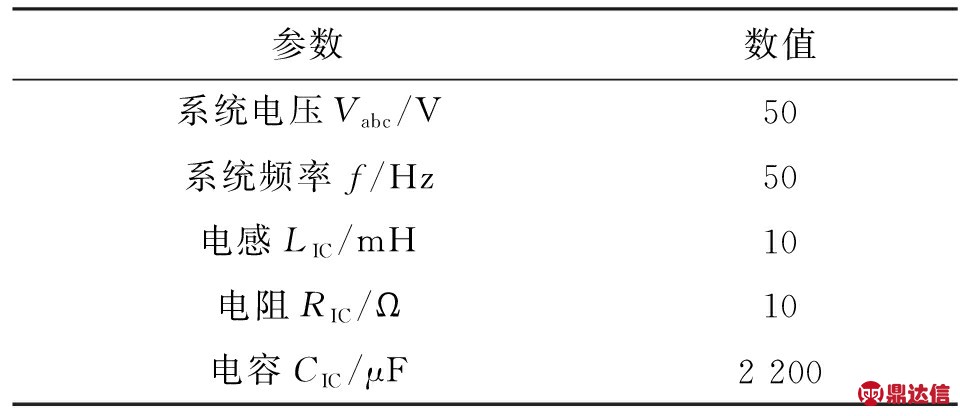

表1 实验系统参数

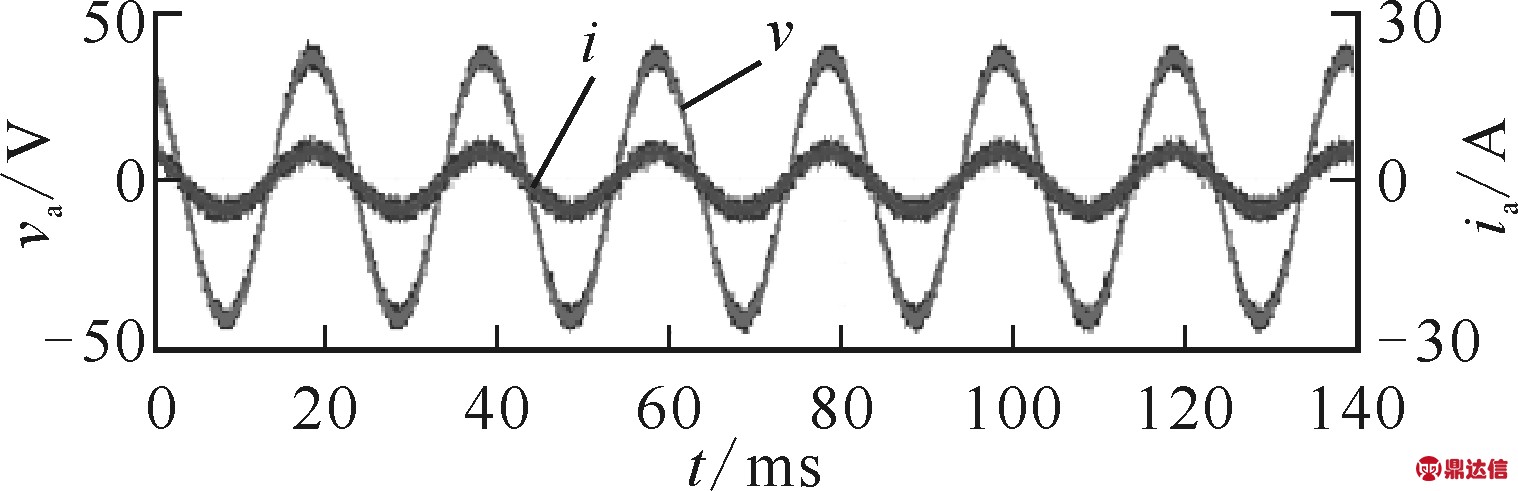

(a)仅有功功率传输

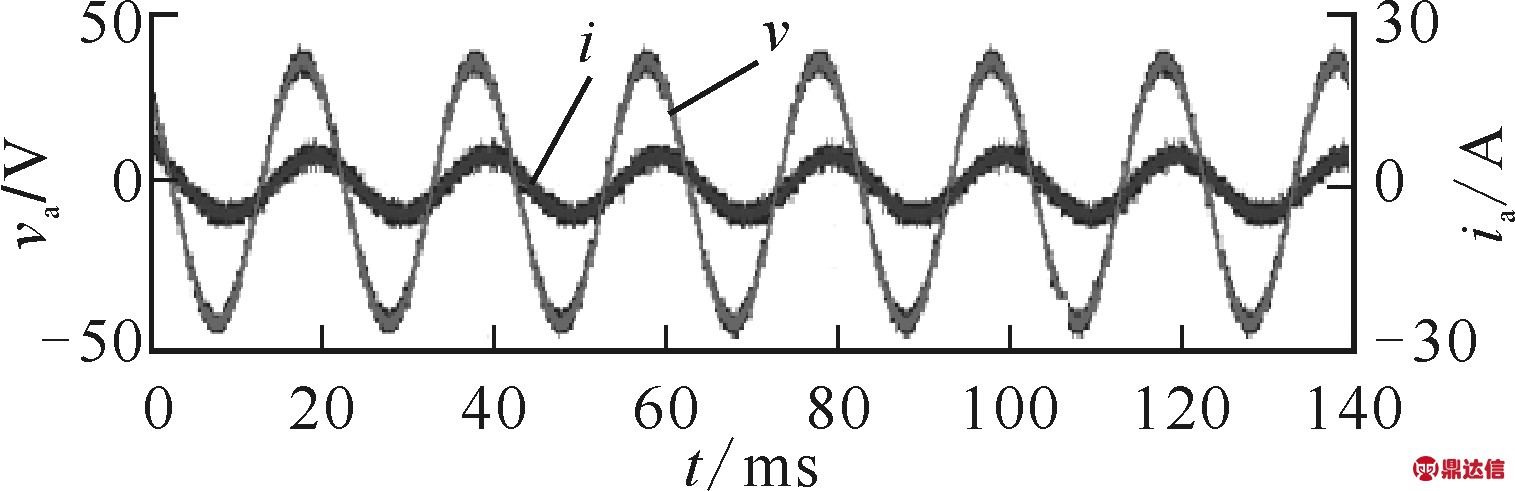

(b)有功功率与无功功率同时传输

图5 电流电压稳态波形

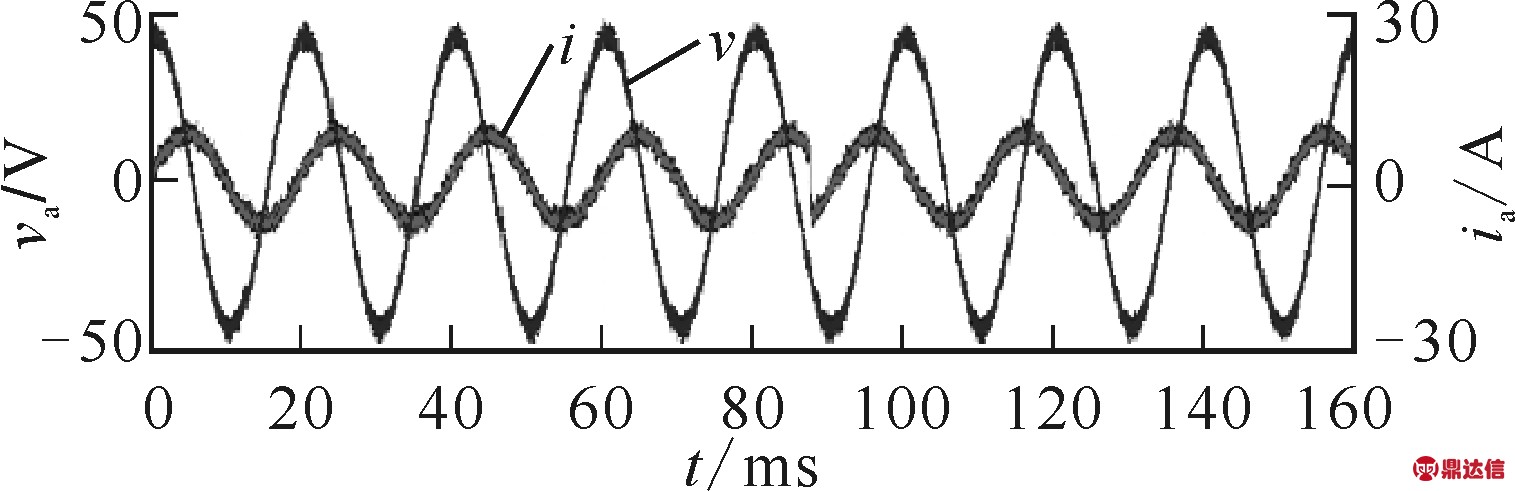

图6 无功功率突变动态响应波形

图7 直流侧电压波形

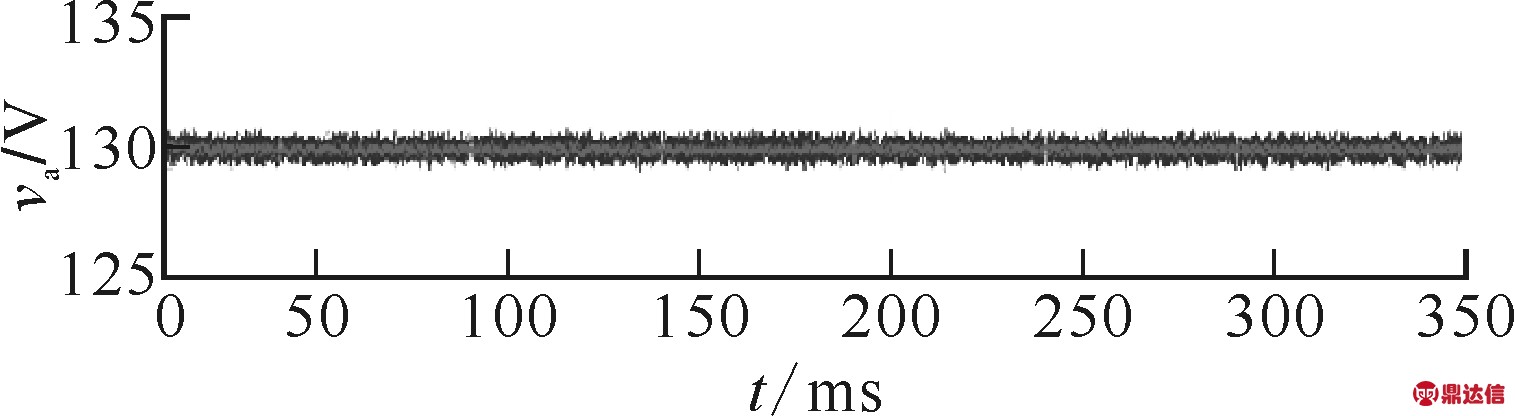

系统直流侧电压响应如图7所示。由图7可见,在交流侧系统三相电压不平衡状态下,本文方法可保证直流侧电压恒定、无振荡型波动,有较好的控制性能。

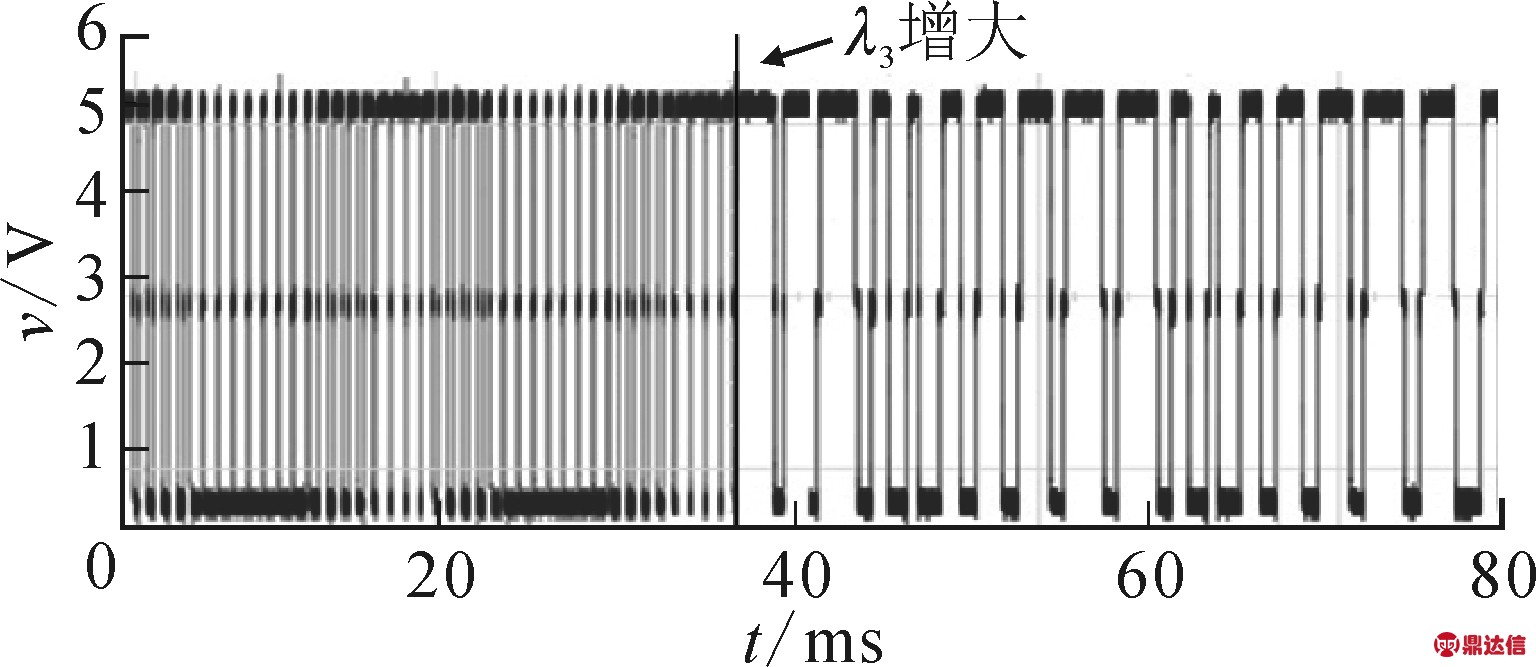

本文方法在目标函数设计时考虑了开关频率约束条件。为验证控制因子λ3对开关频率的影响,对系统触发信号进行观察。由图8可知,触发信号λ3变大时,开关频率明显降低,且短时触发脉冲减少,减少了系统开关损耗,增强了系统的触发可靠性。

图8 开关器件触发信号

5 结 论
