高压井中套管缺陷对连接螺纹强度行为研究

引 言

随着井深的增加地层压力显著增加，相应关井压力也将增加，5 000 m 深井的关井压力高达50 MPa，而异常高压井关井压力达到70 MPa，甚至有的固井设计要求高于100 MPa[1]。高压环境下，套管腐蚀缺陷大幅降低了连接螺纹承载能力，导致高压井的安全生产隐患严重。

针对套管腐蚀缺陷后的强度评价方法，许多专家学者对此开展了大量研究工作。Coulson 等提出了套管双腐蚀缺陷沿轴向相互作用影响规律，为研究多腐蚀缺陷下的强度行为奠定了基础[2]。O′Grady 等得出了腐蚀缺陷间的间距沿轴向或环向变化时的影响规律，获得腐蚀缺陷之间不相互干涉的极限距离，为腐蚀后多缺陷强度评判提供了依据[3]。之后，有学者专家对相邻腐蚀问题做了。Sun Kai 等研究了球形缺陷应力集中系统数学模型，为具有球形腐蚀缺陷的套管强度评价提供了依据[6]。随后，许多专家学者针对不同腐蚀工况下剩余强度问题进行了更为精确评估方法研究。石晓兵等建立了CO2 点蚀模型，基于弹塑性有限元分析理论及方法，研究了点蚀套管的抗外压强度、抗内压强度、极限承载强度的变化[7]。慕立俊等通过理论推导的方式分析了套管壁厚均匀减薄对承载强度的影响，得出了中国几大套管生产厂家套管承载强度变化规律[8]。李文飞等对套管腐蚀后的形貌进行了分类，并针对不同形貌下的套管腐蚀强度进行评价，建立了腐蚀量与强度影响的变化规律[9]。许志倩等建立了全井套管柱腐蚀后的剩余强度时变性分析系统，分析获得套管承载强度影响权重由大到小依次为：点状腐蚀、均匀腐蚀、缝隙腐蚀[10]。张智等从均匀腐蚀和点蚀等角度出发，分析了温度、内压对套管等效应力的影响，研究了套管剩余强度随腐蚀深度增加的变化规律，以及点蚀开口直径对套管剩余强度的影响[11]。

套管接头螺纹由于其结构特点，其连接螺纹牙处是油套管的最薄弱环节，承载能力不足管体强度的70%[12]，调查发现，80%以上的失效事故发生在套管接头的螺纹连接处[13]。许多专家学者对套管螺纹牙承载强度性能进行了大量分析研究工作。龚伟安分析了套管密封性能与连接强度间关系[14]。Wang Li 等通过实验的方式研究了API 圆螺纹套管连接处应力场分布规律[15]。李黔等研究了轴向载荷对套管螺纹连接强度影响规律[16]。高连新等提出了优化套管螺纹承载强度的措施[17]。袁光杰等分析了API 偏梯形套管螺纹在多种载荷作用下的应力场分布规律[18]。石晓兵等分析了井筒内高压气流对套管接头螺纹密封性能的影响[1]。李挺前等利用商用有限元软件分析了套管螺纹应力在不同载荷类型下的变化规律[19]。刘金坡等以API 圆螺纹为研究对象分析了井下作业载荷对套管连接强度的影响[20]。唐明应用有限元分析软件研究了膨胀套管接头螺纹受力变化规律[21]。然而，针对腐蚀后套管接头螺纹的连接强度影响，却鲜有报道，而套管接头一旦发生失效，不仅会影响到套管柱的密封完整性和结构完整性以及正常的钻井作业，而且有可能导致油井的报废。

因此，进一步研究套管接头腐蚀后的强度行为，对提高套管作业的安全性及套管的合理修复具有重要意义。

1 平面系统模型解及理论

1.1 平面系统简化模型解

将套管的内螺纹与外螺纹简化为一个胶结的薄壁圆筒，对其施加地层应力载荷和内压载荷，可将其简化为平面系统模型[22]。假定地层、水泥环、套管均为各向同性弹性材料，载荷施加时系统内部各层接触界面变形连续。设a，b，c，R 分别是套管内壁半径、套管外壁半径、水泥环外壁半径、地层内壁半径，简化的平面系统模型如图1 所示。

图1 平面系统简化模型
Fig.1 Simplified model of graphic system

对于平面系统模型，可计算得到任意位置的应力和位移

式中：

任一点的径向应力分量，Pa；

任一点的环向应力分量，Pa；

任一点的径向位移分量，m；

A，C，I，关于材料属性的常数，无因次；

泊松比，无因次；

系统材料弹性模量，Pa；

任一点的半径，m；

任意一点的环向夹角，（°）。

套管、水泥环、地层的应力分量表达式分别为

式中：套管的径向应力分量，Pa；

套管的环向应力分量，Pa；

水泥环的径向应力分量，Pa；

水泥环的环向应力分量，Pa；

地层的径向应力分量，Pa；

地层的环向应力分量，Pa；

At，套管材料属性常数；

As，水泥环材料属性常数；

Ad，地层材料属性常数。

求解At，As，Ad，Ct，Cs，Cd 的6 个边界条件

式中地层应力，Pa；

套管内侧压力，Pa；

套管的径向位移分量，m；

水泥环的径向位移分量，m；

地层的径向位移分量，m。

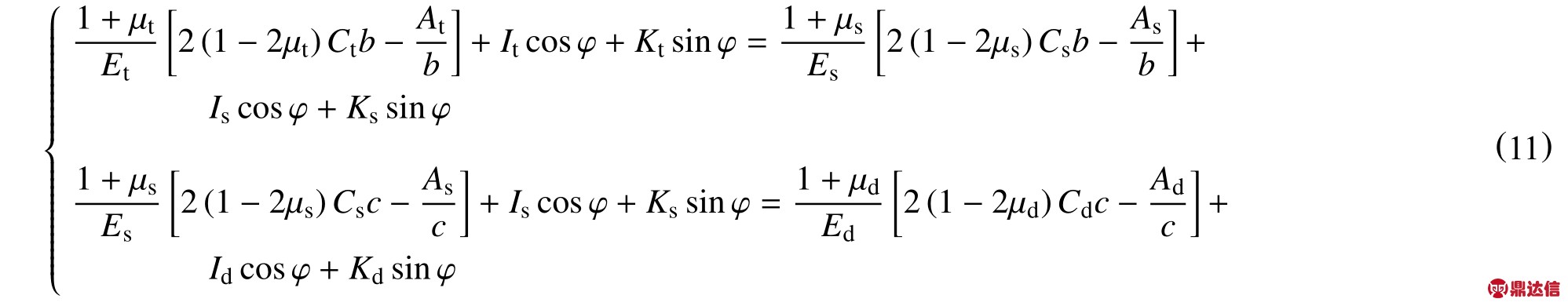

将式（9）、式（10）代入式（1）中整理，可得

式中：

下标：

由于该方程在接触面上任意一点都应成立，即在φ 取任何值时都应成立，则方程自由项必须相等，即：It cos φ+Kt sin φ= Is cos φ+Ks sin φ；同理可得：Is cos φ+Ks sin φ= Id cos φ+Kd sin φ。

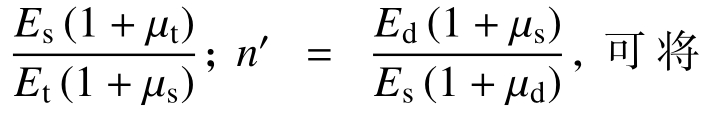

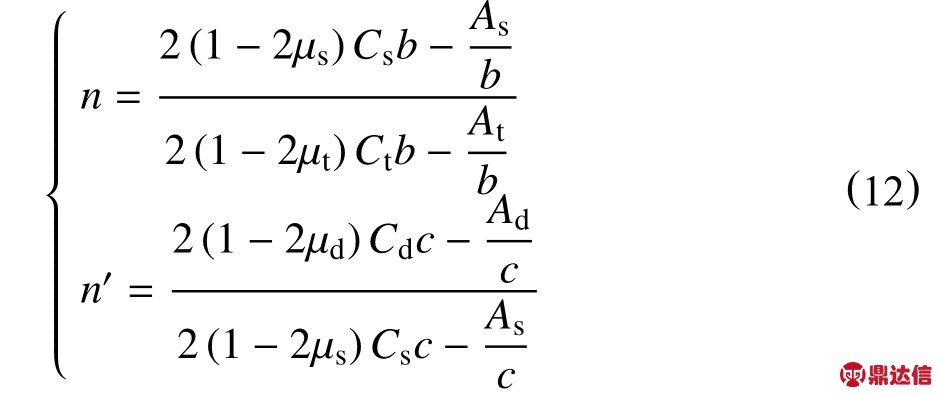

令n =式（11）简化整理，得

联立其他4 个边界条件，即可求出At，As，Ad，Ct，Cs，Cd，进而得到套层平面系统上任意一点的应力分量σρ 和σφ，根据等效应力计算公式可得到平面系统上任意一点的等效应力。

1.2 失效判据

套管的失效形式以局部塑性失效为主，即当腐蚀缺陷区内套管所受的等效（Von Mises）应力达到套管的屈服极限后即发生失效[23]。故采用米塞斯屈服准则来评价套管屈服与否，表达式为

式中：σ1，σ2，第一、二、三主应力，Pa；

服役套管屈服强度，Pa；

服役套管最大等效应力，Pa。

若计算σS −σR ＞0，套管处于弹性状态，否则套管处于塑性状态。

2 有限元模型建立

以API ϕ177.8 mm×12.65 mm P110 钢级套管为研究对象，选用长圆螺纹[24]，其材料屈服强度为758 MPa。根据套管接头的结构和受力特点，在有限元建模时引入以下简化和假设：（1）忽略螺旋升角的影响；（2）为消除力学模型中边界效应带来的影响，模型总长度取2 m；（3）对套层系统模型仅施加内压qa 和地层应力qb。为提高计算精度，套管螺纹牙处网格细化，网格划分如图2 所示。

图2 套管螺纹牙网格划分
Fig.2 Casing thread mesh

取水泥环外半径c=108.4 mm，内压qa 取15 MPa，地层应力qb 取40 MPa，套管、水泥环、地层材料参数如表1 所示。

表1 材料参数
Tab.1 Material parameters

根据表1 中的材料参数，可计算得n=0.081 88，n′=1.943 68。通过理论计算及有限元仿真两种方式，得到各接触的计算应力和模拟应力值，其结果如表2 所示。可以看出，运用本文推导的套泥层平面应力计算公式得到的边界应力值与仿真计算结果间的误差最大为3.084 7%，证明了两者计算结果的可靠性。

表2 各接触的计算应力值和模拟应力值比较
Tab.2 Comparison of the computation results and simulation results

3 不同腐蚀缺陷的几何形态与发生位置

3.1 腐蚀缺陷几何形态

为研究不同形状腐蚀缺陷对套管螺纹牙承载能力的影响，建立3 种腐蚀形态：均匀腐蚀、沟槽型腐蚀、点蚀。均匀腐蚀，即整个表面均匀发生腐蚀，壁厚均匀减薄，其几何模型如图3a 所示；局部腐蚀主要包含局部减薄型腐蚀和沟槽型腐蚀，此处选用沟槽型腐蚀缺陷，采用长40 mm、宽与腐蚀深度为h 的几何矩形来模拟，其几何模型如图3b 所示；点蚀主要是由CO2 引起的套管表面点状（坑状）腐蚀缺陷，采用半径为13 mm 的圆，按照腐蚀深度h 切削形成规则的浅球型来模拟腐蚀坑，其几何模型如图3c所示。

图3 腐蚀缺陷几何模型
Fig.3 Geometric model of the corrosion defects

3.2 腐蚀缺陷轴向相对位置

沟槽型腐蚀和点蚀发生的位置多变，为精确分析腐蚀缺陷对套管螺纹牙承载能力的影响，需对腐蚀缺陷的不同轴向位置分别讨论研究。将螺纹啮合区域的上顶点、中心点、下顶点设为3 个缺陷区域的几何中心点，按照该几何中心点上下延伸的区域为缺陷区域，分别为上段缺陷区域、中段缺陷区域、下段缺陷区域。腐蚀缺陷轴向相对位置设置如图4所示。

图4 腐蚀缺陷轴向相对位置
Fig.4 Axial position of the corrosion defects

4 含腐蚀缺陷套管螺纹牙承载能力计算

4.1 不含腐蚀缺陷时套管螺纹牙应力计算

针对低压气井和高压井特点作4 种工况假设：（1）内压15 MPa，外压（地层压力）40 MPa；（2）内压30 MPa，外压50 MPa；（3）内压70 MPa，外压50 MPa；（4）内压100 MPa，外压50 MPa。得到4 种载荷下不含腐蚀缺陷套管螺纹牙应力分布（图5）。

图5 4 种载荷下不含腐蚀缺陷套管螺纹牙应力分布图
Fig.5 Integrity casing thread stress cloud under the four kinds of load

将啮合的内外螺纹牙作为一个“大螺纹牙”，且内外螺纹牙应力较大的值作为“大螺纹牙”的应力值，并对“大螺纹牙”进行编号。编号按照从公螺纹的大端到小端依次排序。由图5 可知，4 种载荷下套管螺纹牙应力分布呈现两端大、中间低状态，最大等效应力值出现在1 号螺纹牙处或者末尾31 号螺纹牙处。腐蚀缺陷越接近首端1 号螺纹牙和末尾31 号螺纹牙，套管最大等效应力值越大。

4.2 均匀腐蚀缺陷

计算不同壁厚下套管连接螺纹牙最大等效应力。图6 为不同均匀腐蚀深度下套管连接螺纹在内压与地层压力共同作用下的最大等效应力变化曲线图。

图6 均匀腐蚀缺陷
Fig.6 Homogeneous corrosion

由图6 可知：4 种工况下，随着腐蚀缺陷深度的增加，套管螺纹牙最大等效应力都呈现增大趋势。当腐蚀缺陷深度达到7 mm 时，套管螺纹牙最大等效应力突然上升，且气井的压力越大，该现象越明显。在内压100 MPa，外压50 MPa 的高压井中，当套管屈服的临界腐蚀缺陷深度为7 mm 及以上时，套管螺纹牙最大等效应力值达到甚至超过了套管螺纹屈服强度，此时套管处于极度危险状态，需要进行套管修复或更换。

4.3 沟槽型腐蚀缺陷

沟槽型腐蚀腐蚀面积相对较小，可能发生在套管内壁任意位置，为方便分析沟槽型腐蚀缺陷对套管螺纹牙承载能力的影响，现按照图4 划分的三段腐蚀区域进行仿真计算，得到4 种工况下套管螺纹牙最大等效应力随腐蚀缺陷深度增加而变化的应力曲线图。

图7～图9 为4 种工况下套管螺纹牙最大等效应力随沟槽型腐蚀缺陷深度增加而变化的应力曲线图。由图7 中可知，缺陷深度小于7 mm 时，4 种工况下上段沟槽型腐蚀缺陷套管螺纹牙最大等效应力随着腐蚀缺陷深度的增加呈现平稳趋势。当腐蚀缺陷深度在7 mm 及以上时套管螺纹牙最大等效应力陡然增加，且气井的压力越大，该现象越明显，套管失效的可能性越高需根据具体井场工况进行判断。由图8可知，低压气井中中段沟槽型腐蚀缺陷套管螺纹牙最大等效应力随腐蚀深度增加而无明显变化，在高压井中呈现先微降后平稳增加的趋势，但均未达到屈服强度，套管较为安全。由图9 可知，4 种工况下下段沟槽型腐蚀缺陷套管螺纹牙最大等效应力值随着腐蚀缺陷深度增加都呈现先稳定后增加趋势。

图7 上段沟槽型腐蚀缺陷
Fig.7 Groove corrosion in upper section

图8 中段沟槽型腐蚀缺陷
Fig.8 Groove corrosion in middle section

图9 下段沟槽型腐蚀缺陷
Fig.9 Groove corrosion in bottom section

通过以上计算分析发现：（1）相同腐蚀条件下，气井压力越高，套管螺纹牙的最大等效应力值越大；（2）中段沟槽型腐蚀缺陷对套管螺纹牙的影响较小。

4.4 点蚀

图10～图12 为4 种工况下套管螺纹牙最大等效应力随点蚀深度增加而变化的应力曲线图。

图10 上段点蚀
Fig.10 Point corrosion in upper section

图11 中段点蚀
Fig.11 Point corrosion in middle section

由图10 可知，当点蚀位于螺纹上段时，套管螺纹牙最大等效应力随腐蚀缺陷深度的增加无明显变化，腐蚀缺陷深度达到7 mm 时，最大等效应力有小幅度增加，但均未达到屈服强度，套管安全。由图11 可知，当点蚀位于螺纹中段，且腐蚀深度小于10 mm 时，套管螺纹牙最大等效应力无明显变化，当腐蚀深度达到10 mm 时，两种高压井工况下套管发生了屈服。由图12 可知，当点蚀位于螺纹下段时，套管螺纹牙最大等效应力随着腐蚀缺陷深度增加呈现先平稳后增加趋势。腐蚀缺陷深度在1～5 mm 时，最大等效应力值无明显变化，此后随着腐蚀深度增加呈现上升趋势。

图12 下段点蚀
Fig.12 Point corrosion in bottom section

5 结 论

（1）均匀腐蚀缺陷相对于低压气井对高压井套管螺纹牙最大等效应力影响较大，最大等效应力值随着腐蚀缺陷深度的增加而增加。内压100 MPa 地层应力50 MPa 的高压井中，套管的临界屈服腐蚀深度为7 mm，超过7 mm 套管屈服失效。

（2）沟槽型腐蚀缺陷发生在套管螺纹啮合区域下段相对于上段、中段对套管螺纹牙最大等效应力影响显著。内压100 MPa 地层应力50 MPa 高压井中，套管的临界屈服腐蚀缺陷深度为6 mm。

（3）点蚀对套管螺纹牙最大等效应力影响变化同沟槽型腐蚀缺陷相似，但影响要弱于沟槽型腐蚀缺陷的影响，内压100 MPa 地层应力50 MPa 高压井中，下段点蚀缺陷套管的临界屈服腐蚀缺陷深度为8 mm。
