一级泵站有三座泵房改为两台潜水泵并联运行，设备投入运行后，在一次设备跳车时，发现新装并联运行潜水泵组中的止回阀均不起作用，即止回阀关闭不严。当时认为是止回阀故障，但三台新装的止回阀同时出现故障的概率应该很小。对三台止回阀逐一进行在线试验，试验表明三台止回阀均完好。
静音式止回阀是指依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流的阀门，又称逆止阀、单向阀、逆流阀或背压阀。主要分为旋启式（依重心旋转）与升降式（沿轴线移动）止回阀。在用的三台止回阀是DRVZ型静音式止回阀，由阀体、阀瓣、轴承及弹簧等零件组成。阀瓣沿阀体中心线滑动，属立式升降式止回阀。阀瓣启闭行程很短，停泵时靠返回的流体压力及弹簧的作用力快速关闭，具有静音关闭的特点，使用范围DN50～DN250mm，止回阀结构见图1。
由于空间有限，使水平90°弯管与阀门直连，阀门又与止回阀直连。2#机组突然停机时，管道内的回水压力大（0.12～0.16MPa）且压力分布不均。90°弯管处，流体压力载荷最大值出现在轴向30°的凸边壁面位置，最小值出现在轴向角度50°的凹边壁面位置，凸凹边流体压力差最大值位置在轴向角度45°位置。说明回水压力经过90°弯管后，由于惯性力的作用，使均匀流遭到破坏，从而引起流速的大小、方向和分布的改变。因此在突然停机后，压力水通过90°弯管进入止回阀，不均匀的压力载荷作用在弹簧或阀瓣上，导致止回阀关闭不到位的情况发生。

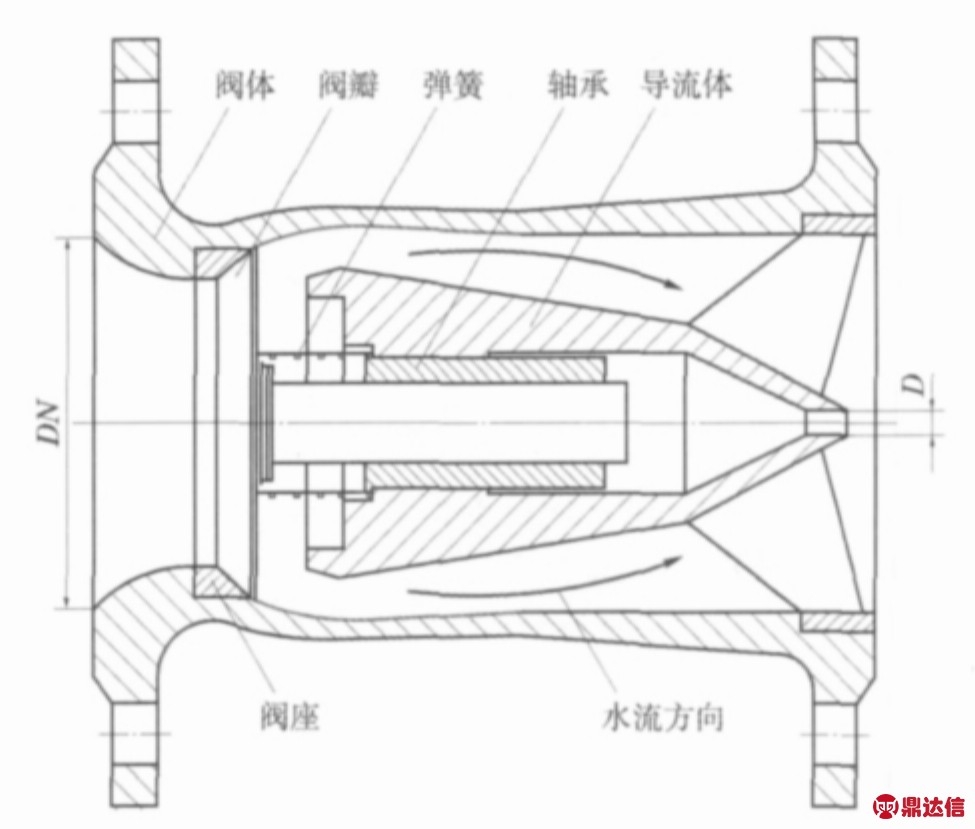

图1 止回阀结构
根据上述分析进行改进，加装管道直管段，管道长度应≥0.5m，使进入止回阀的回水压力均匀，至使作用在弹簧或阀瓣上的压力载荷均匀，止回阀才能正常运行。采用此方法改进后，止回阀运行正常。在无法安装直管段的情况下，应首选适用于DN250mm管道的旋启式止回阀，但在这种情况下长期运行，容易使设备部件偏磨，使用寿命短。
