ABB高端换流变GGF型阀侧套管抽真空充SF6气体工装改进设计综述

1 概述

ABB高端换流变GGF型阀侧套管配套有专用抽真空工装用于实现抽真空管路连接，配套有专用充SF6气体工装用于实现充SF6气体管路连接、麦式真空计测量连接、真空压力表测量连接、密度继电器测量连接。ABB代购配套专用抽真空工装和充SF6气体工装每套报价约为12000元。为实现降低工装制造费用，提高经济效益，设计制作的套管抽真空充SF6气体工装，并将SF6抽真空、充气工装改进设计成一个整体，要求此工装减少工装的安装操作步骤操作简单，便于安装及拆解携带，制作费用低，节约了设备的采购成本提高了工作效率。保证产品质量。实现使用国产工装对ABB的GGF型套管SF6抽真空充SF6操作。下面就以工装的改进设计进行浅述。

2 结构分析

ABB高端换流变阀侧套管需同时配套代购抽真空工装和充SF6气体工装两部分，工艺操作前需同时安装。分别实现以下功能：

抽真空工装：实现抽真空管路连接。

充SF6气体工装：实现充SF6气体管路连接、麦式真空计测量连接、真空压力表测量连接、密度继电器测量连接。

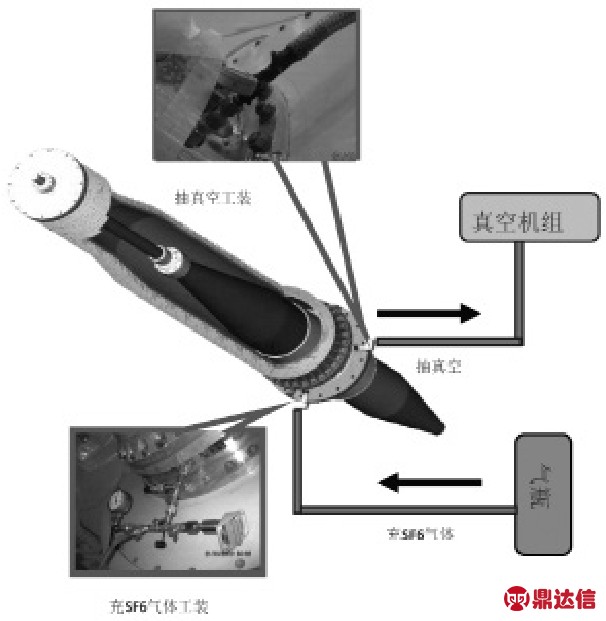

连接使用详见工装管路连接示意图图1。

图1 工装管路连接示意图

3 结构改进

设计自制一套套管抽真空充SF6气体工装，如何同时实现抽真空管路连接、充SF6气体管路连接、麦式真空计测量连接、真空压力表测量连接、密度继电器测量连接。改进优化套管抽真空充SF6气体工艺。

通过在充SF6气体工装结构基础上增加三通管，实现同时与抽真空管路连接，使用一套国产工装完成对套管抽真空、充SF6气操作。

设计制作的套管抽真空充SF6气体工装，将SF6抽真空、充气工装改进设计成一个整体，减少工装的安装操作步骤。实现使用国产工装对ABB的GGF型套管气侧SF6抽真空、充气操作。

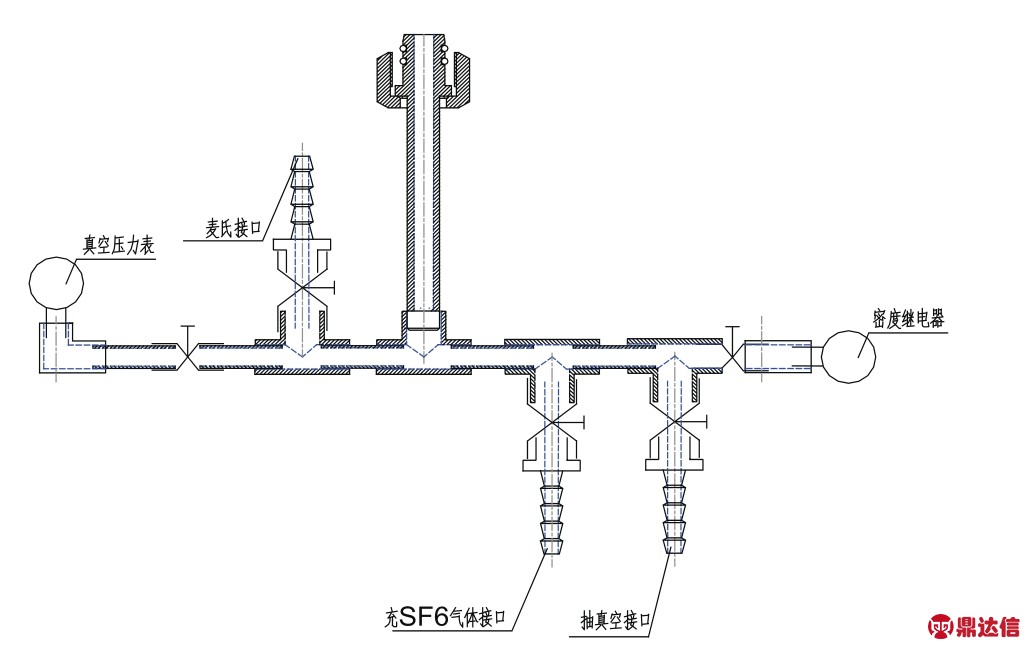

套管抽真空充SF6气体工装结构示意图详见图2。

图2 套管抽真空充SF6气体工装

该工装抽真空充SF6气体操作过程如下：

①将SF6气瓶的管路、抽真空设备的管路、SF6密度继电器和真空压力表与套管抽真空充SF6气体工装安装。

②将套管抽真空充SF6气体工装与GGF型阀侧套管接口相连接，检测套管内SF6绝缘气体的压力及露点值。

③如套管内SF6绝缘气体露点值不符合要求时，打开所有阀门开启真空机组将套管内不符合要求SF6绝缘气体抽出，并对套管及整个管路进行抽真空处理。

④真空达到要求后关闭真空机组，打开SF6气瓶阀门对套管进行充SF6绝缘气体，直至GGF型阀侧套管符合工作压力值即可。

⑤如套管内SF6绝缘气体露点值合格，则只对套管的充气管路进行抽真空处理后充气即可。

4 结束语

目前该工装在我公司所有ABB高端换流变GGF型阀侧套管中应用。实现ABB的GGF型套管抽真空、充SF6气体工装国产自制，工装结构进行优化减少工装的安装操作步骤，满足产品工艺处理要求。

购买ABB配套专用抽真空工装和充SF6气体工装每套报价约为12000元，抽真空充SF6气体工装国产自制后每件报价约为2000元。不需要从瑞典ABB采购套管配套专用工装，极大降低了生产制造成本。
