电力施工中变压器和G I S设备安装调试技术分析

在电力系统运行过程中，变压器有着非常重要的作用，可较好地提高电力系统运行的稳定性与安全性。而GIS设备则可将断路器、接地开关、隔离开关、电流互感器、电压互感器、避雷器、母线等进行充分优化与整合，形成统一的系统，这一设备在供电系统中有着较为广泛的应用。因此结合实际情况，对电力施工中变压器和GIS设备的安装调试技术进行强化分析，有利于促进电力系统稳定性与安全性的快速提升。

1 变压器安装调试技术

在变电站内部系统中变压器是其主要的组成基础，同时电压器运行质量对变电系统运行稳定性与安全性具有直接影响，在对变压器安装调试技术进行充分了解与掌握的同时，才可保证变压器的科学合理安装，降低其安装期间出现的问题，提高变电系统运行效率。

1.1 变压器就位

工作人员在对变压器进行就位施工前，应结合实际情况，明确对应方位，充分满足高压、低压出线套管的位置需求。变压器就位时，还应对进线方向与各中心位置进行严格的检测，使其符合相应规定。与此同时，在轨道上安装变压器时，还应合理利用止轮器，提高变压器就位的质量，防止发生滑动事故。在安装气体继电器时，应对其所在的一侧高度进行1%～1.5%的提升。

1.2 变压器吊罩检测

首先，对变压器各零件进行检验，并对各种运输时的支撑物移动现象进行分析研究；其次，检验螺栓的松紧程度，对不满足要求的螺栓，研究相应的解决方案；最后，充分检测绝缘子屏障的完好程度。在上述检测工作结束后，可结合实际情况对变压器进行吊装施工。工作人员应先拆除钟罩所有的螺丝，再将其与绳索连接，并实时监测起吊设备的运行情况。同时，在进行起吊工作期间，应防止铁芯与罩壳发生碰撞。若想对起重期间的重心进行科学控制，工作人员应先进行相应的试吊作业，其起吊高度为50 mm～100mm之间[1]。这时，工作人员可以监测起吊重心，在其满足要求后再将变压器吊至枕木处。在罩壳起吊完成后，工作人员仍需要检测螺栓的连接情况及支撑件的运行工况。变压器不能进行吊罩时，工作人员可使用钻心检测的方法，将变压器中的氮气排出，并注入具有较强干燥性的空气，同时工作人员还应穿着相应的工作服饰进入变压器内进行检测。

1.3 回罩注油

在对各种试验数据进行分析后，确认变压器属于正常运行状态时，对其进行回扣钟罩工作。在回扣施工期间，应充分保证其重心的稳定性，防止芯部与油箱出现接触现象。其间，工作人员可使用定位棒的方法，促进螺钉穿装工作的顺利进行[2]。另一方面，在放油后16 h内对其进行注油工作，防止变压器主体长时间暴露在空气中。

1.4 附件安装

工作人员在对套管进行安装过程中，应根据实际情况，在套管中对引线进行穿入；同时应让套管可较好地进行下落，直至引线穿过套管。从引线层面进行分析，在底部应力锥逐渐靠近套管时应保证应力锥不受其他外力影响[3]。在对套管固定完成后，在引线接头处安装固定销，并使套管末端具有良好的接地性。

在进行冷却设施安装的过程中，应先关闭变压器主体阀门，接着移除法兰板，再起吊冷却器，并将其套入相应的橡皮圈中，最后将冷却器与法兰连接处的螺栓拧紧。

在净油器以及安全气道安装的过程中，应确保其内部具有较强的清洁性。气体继电器与温度检测设备在安装前应对其质量进行检测，确保信息数据触点的动作情况具有较强的正确性。

1.5 变压器调试技术

变压器在安装结束后，在实际运行前对其进行相应的试验，是分析变压器运输、安装质量的主要手段，对各试验结果进行分析，可较好地对相应问题作出精确判断。

其一，检测绝缘油中的溶解气体及水分。绝缘油在发生裂解时会产生氢气、甲烷、乙烯以及一氧化碳等气体，变压器内部含水量与各气体成分高于相关标准时，工作人员应分析引起问题的成因，并及时进行解决。

其二，检测变压器各分接头的电压比、极性。工作人员检测变压器各分接头的电压比，可较好地确认变压器匝数比的精确性，并确定是否存在匝间短路现象，同时，还应检测接头连接处与分接开关位置的正确性[4]。其中，变压器分接头电压比与设备铭牌上记录的数据信息应一致，并检验电压比递变的规律是否满足要求。工作人员还应对单相变压器进行极性试验，对三相变压器进行连接组别试验。对绕组直流电阻进行检测，可较好地检验变压器绕组接头的焊接质量及电压分接开关的接触质量，并确认变压器绕组是否存在匝间短路现象，以及高电压引出线是否存在断裂现象。

最后，绝缘电阻检测与交流耐压试验。工作人员对变压器绕组与套管进行绝缘电阻检测，可较好地发现变压器的绝缘问题。例如：瓷件出现破裂现象、变压器主体中金属接地存在问题等。交流耐压试验是变压器绝缘强度检验中最具力的检测方法，能发现诸如绕组主体绝缘子受潮、变压器运输期间出现的绕组松动、以及油中存在杂质等众多问题。如图1所示。

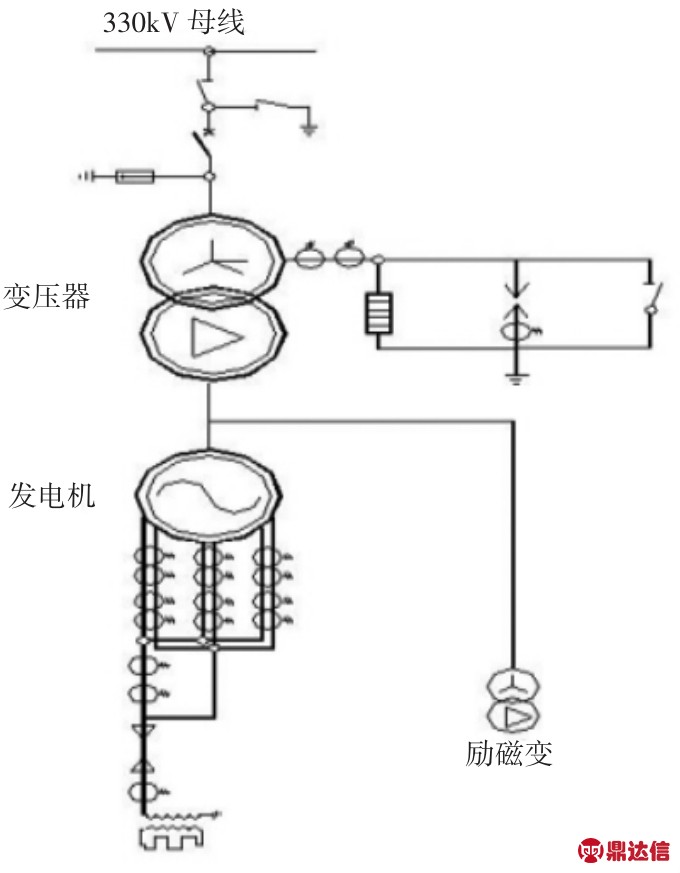

图1 中变压器和G I S设备

2 G I S设备安装调试技术

所谓GIS设备通常为：断路器、避雷器、接地开关设备以及隔离开关设备等，这些电气设备由于占地面积较为有限，因此经常在高压变电站中进行使用，其中也需要相关工作人员较好地了解完善的GIS设备安装调试技术。

2.1 G I S设备安装

工作人员在安装GIS设备期间，要遵循科学合理的工序。GIS设备安装工序为：明确地面轴线位置、间隔就位、组装各部件、设备气室真空抽气处理、SF6气体的填充、二次电缆铺设、二次接线。

2.2 G I S设备调试

其一，一次回路直流电阻检测。其主要作用是确认GIS设备的以下性能是否满足要求，即各导体连接是否正确、设备各部分连接是否具有良好的接触性，以及导体的额定电流是否满足设计要求。通常情况下，工作人员使用直流降压法测量GIS的一次回路直流电阻。若要降低试验的误差，电压试验线对于电流试验线而言，应该在被测导体的内侧，同时试验夹与导体需接触良好。

其二，气室密封性与气体中微水量的检测。在实际运行期间，GIS气室的密封性会直接影响着设备运行的稳定性，也会影响着工作人员的安全性。因此，在GIS设备安装结束后，需要对气室连接头、气室阀门等重要部位进行全面的检测。SF6气体中所含有的微量水分，会降低气体的纯度，致使其绝缘性急剧下降。因此，工作人员应使用微水测试仪，检测各气室中SF6气体的微水含量，确保其符合相应标准。

最后，避雷器检测。GIS避雷器的结构与其他常规布局避雷器的结构存在较大差异。GIS避雷器最为突出的特点是在较小的空间中进行密封处理，在安装施工前，应确保避雷器在运输期间没有发生破损的现象。在避雷器开箱时，若发现避雷器的震荡指示器动作，应将其返厂处理，在GIS避雷器安装结束后，施工人员应检测其在额定运行电压下的频阻性电流和全电流。

3 结束语

综上所述，变压器与GIS设备运行的稳定性及安全性，既与工作人员日常的维护密切关联，也与设备的安装调试质量密不可分。如果安装调试期间存在相应的问题，则会导致设备的运行质量下降，甚至引发安全事故。因此，提高电力施工中，变压器和GIS设备的安装调试技术有着较为突出的作用，可以为促进电力系统的安全稳定运行保驾护航。
