[摘 要]O形密封是设计常用密封形式之一，其对应的装配结构尺寸多且部分计算依据基于实际经验给定，在实际开发过程中需要大量计算和校对，故容易存在人为计算误差和重复劳动。本文以O形径向静密封为例，利用C#编程可以很方便地实现选型、计算和结论判定的实时显示。在计算结果准确、高效的同时缩短了开发周期，以供借鉴。
[关键词]C#；O形密封；自动计算
1 建立O形密封圈数据库
1.1 整理、精简0形密封圈数据
对供应商密封圈规格及公司现有密封圈规格的内径（d1），线径（d2）及其对应的槽深（h）、槽宽（b）进行收集整理。建议遵循以下原则：a.尺寸规格（size）按照d1*d2表示，以内径从小到大排列；b.槽深和槽宽尺寸与其尺寸规格进行一一对应。c.对不属于选型标准的线径进行删除处理；
1.2 利用Access建立mdb格式的数据库文件
本次程序开发选择MicrosoftOfficeAccess数据库作为程序运行的数据集。其中，在Access中分别建立ID、size、h、b字段。ID字段数据类型为长整型，序列从1开始，其他字段的数据类型为文本，填充对应的尺寸规格。
2 C#中WinForm窗体、相关控件的建立、数据绑定
2.1 建立WinForm窗体
本次程序开发选择MicrosoftVisualStudio2010作为集成开发环境。打开MicrosoftVisualStudio2010，按照如下操作文件->新建->选择VisualC#->选择Windows窗体应用程序->输入项目名称和解决方案名称后确定，完成对WinForm窗体的建立。
在弹出的窗口设计界面建立所需要控件。建议遵循以下原则：a.显示名称等相关信息使用label控件，例如要显示规格字样、其他可变文本等。；b.与数据库关联显示相关信息的使用comboBox控件方便后面数据关联，例如size字段中的具体内容；c.密封圈的预拉伸率（y）和密封圈的理论压缩量（k）相关取值使用numericUpDown控件，方便用户调整取值；d.其他计算结果呈现和判定项使用textBox控件；e.图片等显示使用pictureBox控件。
2.2 comboBox控件绑定Access数据库
建立(Name)为label_size_d1xd2的label控件，其Text属性设置为规格d1xd2，建立(Name)为comboBox_d1xd2的comboBox控件->点击控件右上侧小三角->在弹出的comboBox任务对话框中勾选使用数据绑定项->点击数据源下拉框->单击添加项目数据源->选择数据源类型为数据库->选择数据库模型为数据集->单击新建连接，单击更改，选择MicrosoftAccess数据库文件，单击确定->在数据库文件名单击浏览，选择文件，单击测试连接，弹出测试连接成功->确定，并选择将数据库文件复制到项目中,在选择数据库对象对话框中勾选表和视图->选择确定，完成数据绑定连接->显示成员选择size字段->值成员选择ID字段->选定值留空。
同样步骤新建槽深、槽宽的comboBox，在显示成员时槽深选择字段h，槽宽字段选择b，其值成员均与comboBox_d1xd2的值成员一样，必须选择ID字段。
2.3 预拉伸率和理论压缩量numericUpDown控件设定
建立(Name)为numericUpDown_y预拉伸率调整控件。设定以下属性值：a.最小值Minimum属性为0；b最大值Maximum属性为50；c.增量Increment属性为0.1；小数位Decimalpalces属性为1；同样步骤建立numericUpDown_k，并设定其相关取值范围。
3 程序实现思路和部分代码示例
3.1 程序设计思路
设计思路按照五个部分完成。a.获取规格数据，并将规格数据进行拆分，显示密封圈d1和d2尺寸；b.根据尺寸值进行密封圈公差计算；c.选择预拉伸率和理论压缩量，计算密封结构尺寸；d.对密封理论压缩量进行判定；e.图片显示和经验总结显示。设计密封圈的理论计算过程可以参考国家标准GB/T3452.1-2005液压气动用O形橡胶密封圈第1部分：尺寸系列及公差和GB/T3452.3-2005液压气动用O形橡胶密封圈第3部分：沟槽尺寸。整个计算公式都写在publicvoidCall（）{所有计算过程和显示过程}函数体中。为实现数据改变结果跟随改变，只需要在改变数值的控件中调用Call()函数。
3.2 设计相关方法的代码显示

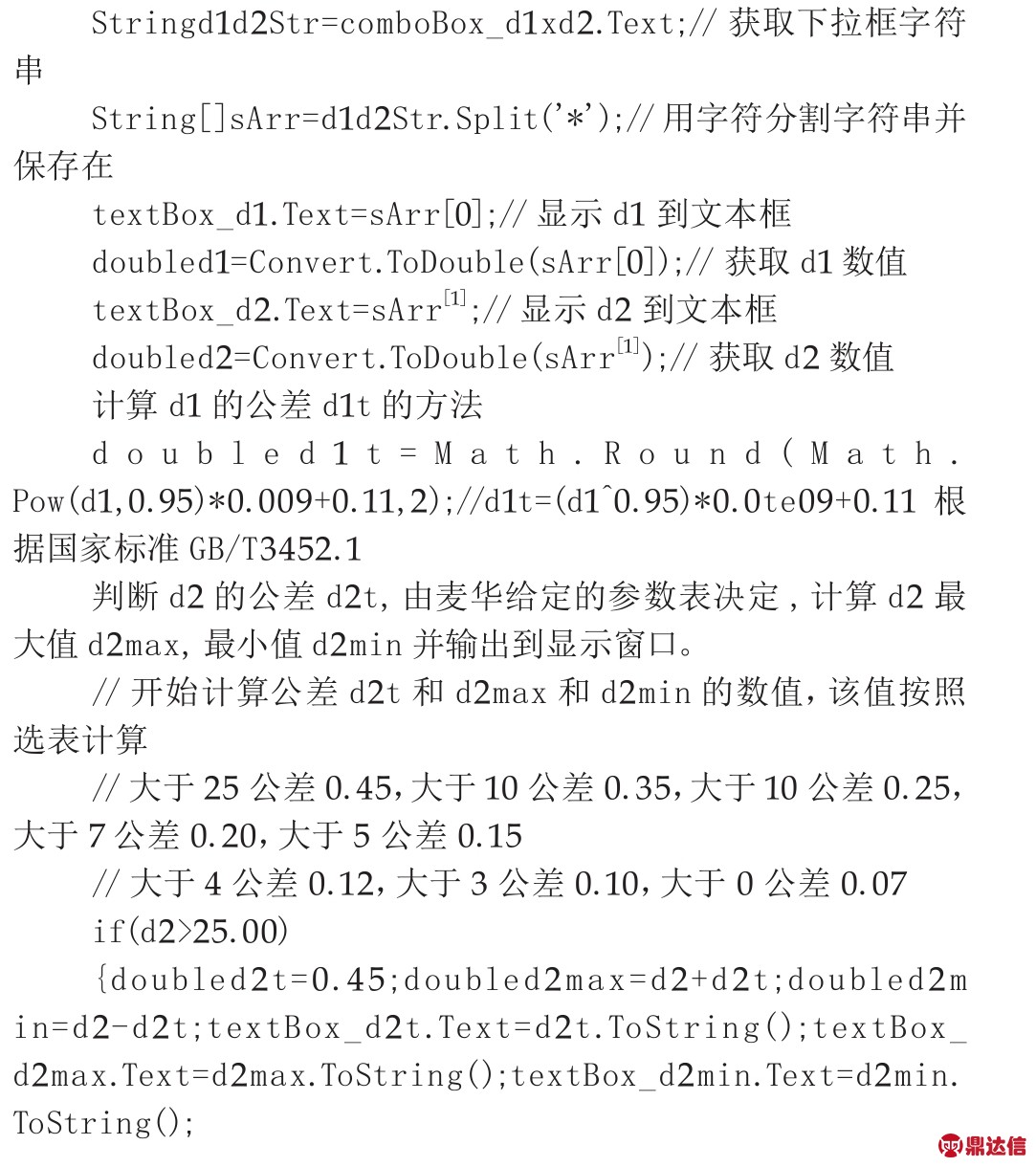

本文就计算公司转化为C#程序方法进行具体展示。其中将尺寸规格进行读取并拆分为两个文本方法如下：

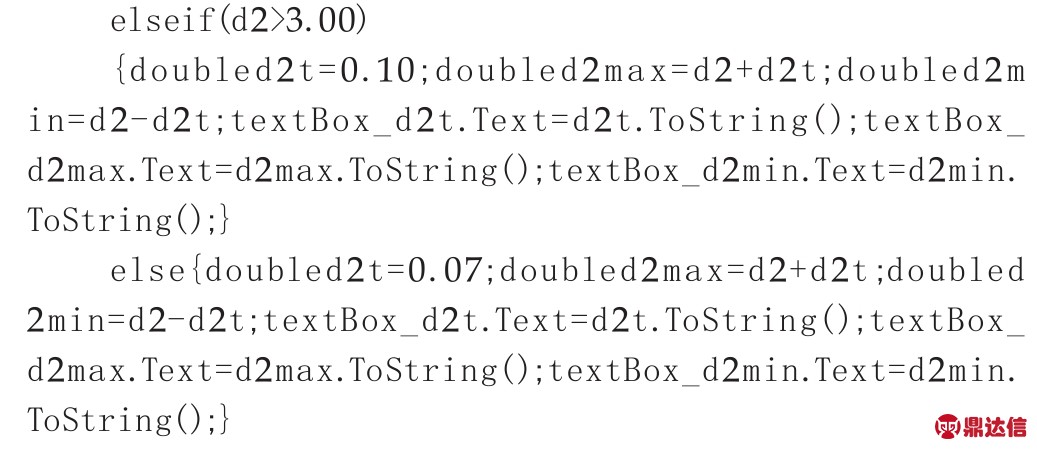

同理可以其他相关尺寸的公差取值范围和压缩量取值范围的判定。在判定完成后，使用textBox控件显示所有结果。
4 结语
自动计算O形密封圈的方式多种多样，笔者也曾尝试使用Excel，VB等方式计算，但这些展现形式都不如C#的窗口程序来得直观。还能够避免Excel被篡改数据的风险。程序数据已经验证确定，其可移植性、准确性、高效计算特性都被封装固定。在后续开发过程中，还可以继续在集成其他密封类型计算模块、密封报合理性分析报告自动生成模块方面继续突破和攻关。
